串联式双接头气动人工肌肉执行结构

　　这款串联式气动人工肌肉结构，核心面向柔性驱动场景的执行端需求设计，区别于传统单节气动肌肉的行程与出力局限，采用多节肌肉单元串联的布局，搭配两端通用快插式接头，可直接适配常规气动软管的连接标准，无需额外定制转接件就能接入现有气动回路。从实际应用场景来看，这类结构可覆盖软体机器人关节驱动、康复辅具助力端、易碎物品夹持机构、柔性分拣执行单元等多个对接触柔顺性有要求的领域，相比刚性气缸、电动推杆这类传统执行件，它在接触工件或者人体时不会产生硬性冲击，能自适应接触面的形变，避免刚性冲击造成的工件损伤或者人体磕碰。

　　从功能特性上看，单节肌肉单元采用编织网约束弹性内胆的经典结构，充气时内胆径向膨胀受编织网角度约束，转化为轴向的收缩出力，多节串联的布局可以在同等供气压力下，叠加单节的收缩行程，获得比单节肌肉更长的驱动位移，同时保留气动肌肉自重轻、出力自重比高的核心优势。两端的接头做了等径通用化设计，既可以单组使用，也可以多组通过常规气动管路继续拼接延长，根据实际安装空间和所需行程、出力灵活调整串联的单元数量，不需要重新开模制作不同长度的整体肌肉本体，大幅降低非标场景的适配成本。

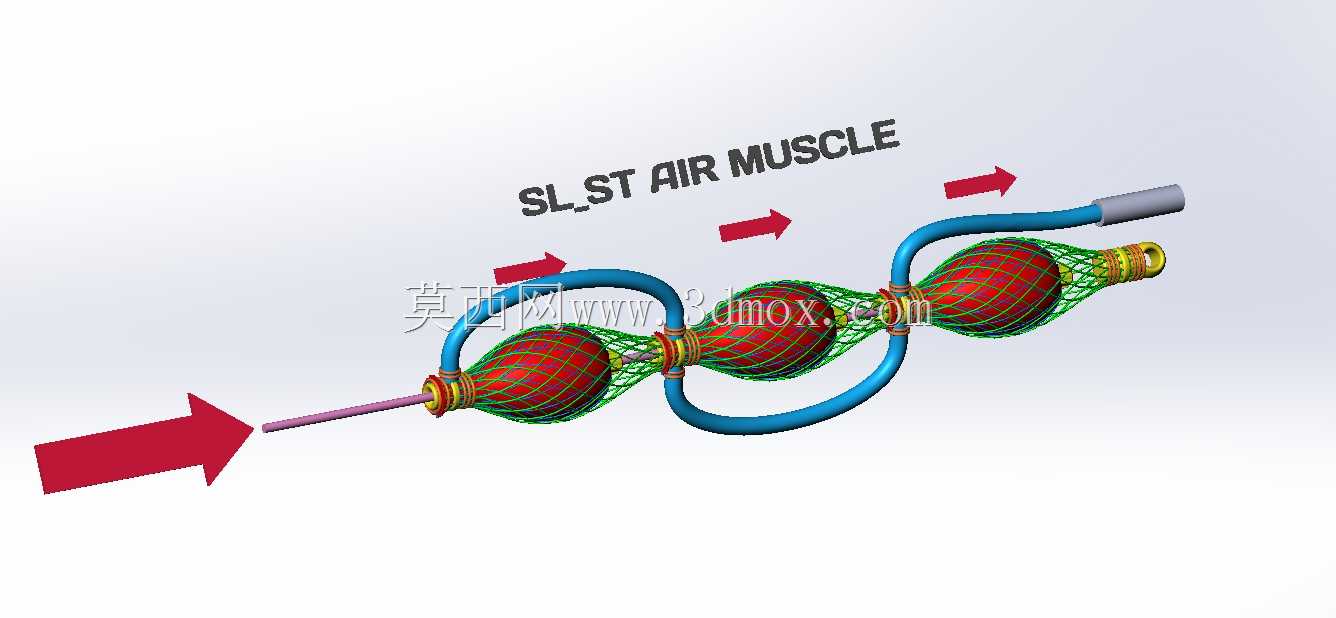

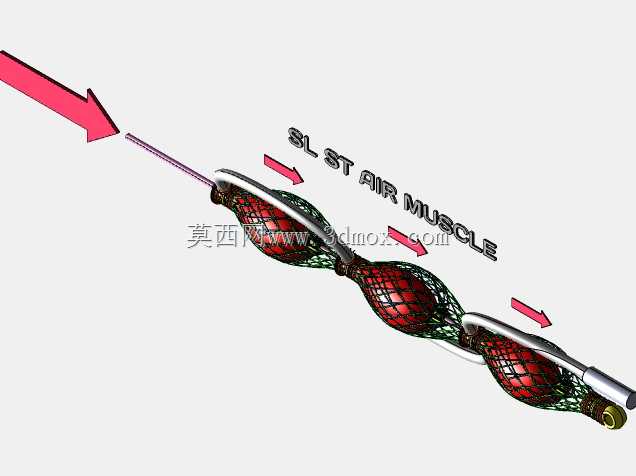

　　设计思路上，这款结构没有采用传统气动肌肉单端固定、单端输出的常规布局，而是在每两个肌肉单元之间设置了连通式气路转接结构，整组肌肉仅需要一个供气口就能完成所有串联单元的同步充放气，避免多管路排布造成的走线杂乱、安装干涉问题；转接位置做了圆弧过渡的气路通道，降低供气时的压损，保证各个肌肉单元的充气压力一致，动作同步性偏差控制在极小范围内。编织网的编织角度经过反复校核，兼顾收缩率和径向膨胀量的平衡，避免充气时径向膨胀量过大占用过多安装空间，同时保证轴向收缩出力满足常规柔性驱动的需求。

　　安装边界方面，整组结构的径向最大尺寸为单节肌肉充气后的最大膨胀直径，安装时需要在径向预留不小于该尺寸1.2倍的活动空间，避免肌肉膨胀时与周边结构件发生摩擦剐蹭，缩短编织网和弹性内胆的使用寿命；轴向安装尺寸需要考虑肌肉最大收缩量，预留足够的伸缩余量，避免收缩到极限位置时接头与固定端发生硬碰撞。两端的接头采用和常规气动软管一致的外径尺寸，可搭配通用的快插接头、管夹进行固定，不需要定制专用的安装固定件，固定端的安装孔位可根据接头尺寸灵活设置，适配不同设备的安装面布局。

　　在实际选型适配时，可根据所需的驱动行程选择对应数量的串联单元，行程需求越大可串联的单元数量越多，同时供气压力可根据所需出力调整，在额定压力范围内，出力随供气压力线性提升，可搭配常规的气动调压阀精准控制出力大小，适配不同负载的驱动需求。气路连接时仅需在一端接入供气回路，另一端可做封堵处理，也可根据需求串联其他气动元件，气路布局灵活性极强。相比市面上常见的单节气动肌肉，这种串联结构在长行程柔性驱动场景下的成本更低，安装排布更灵活，不需要定制超长尺寸的单节肌肉，也避免了长尺寸单节肌肉径向膨胀不均、动作歪斜的问题，每个单元独立的编织约束结构能保证整组肌肉动作时的同轴度，伸缩过程中不会出现侧向偏移，降低导向结构的设计复杂度。
