球面拼接组合益智类球体结构设计

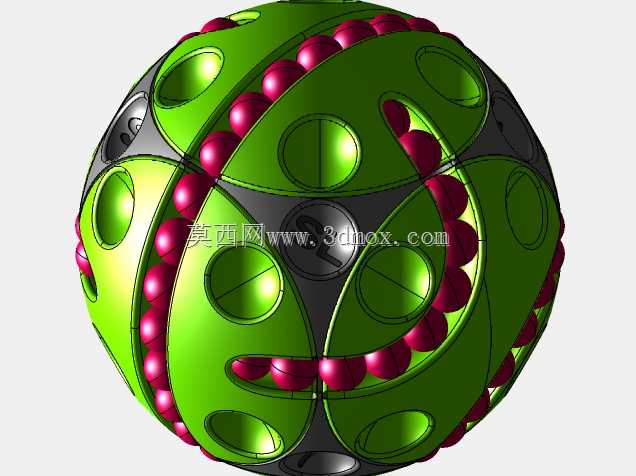

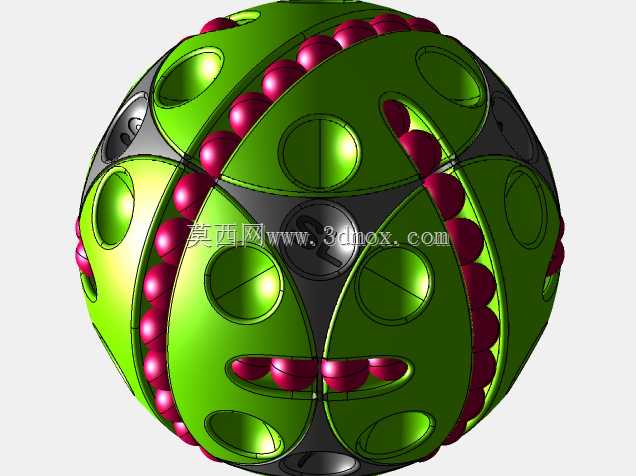

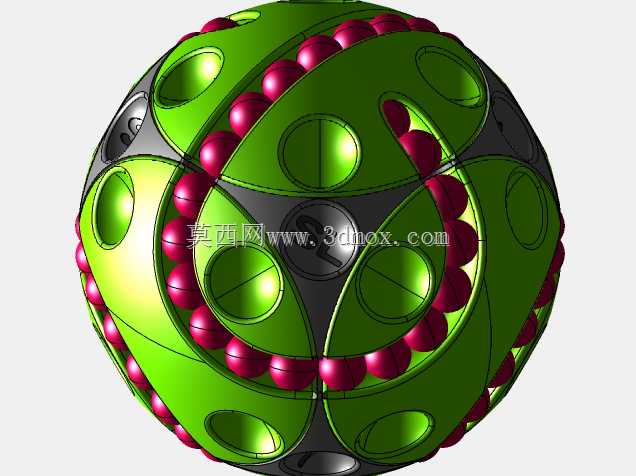

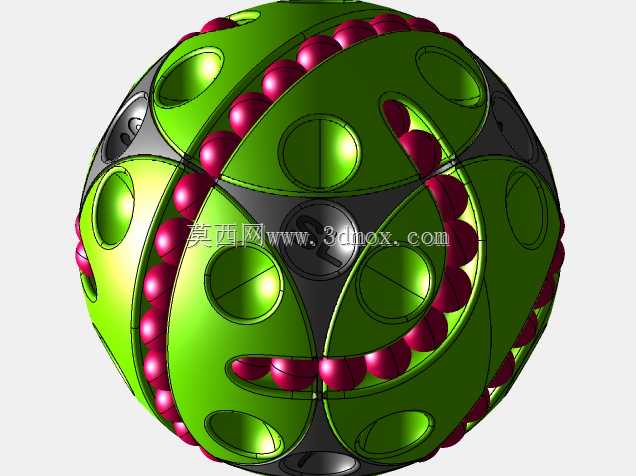

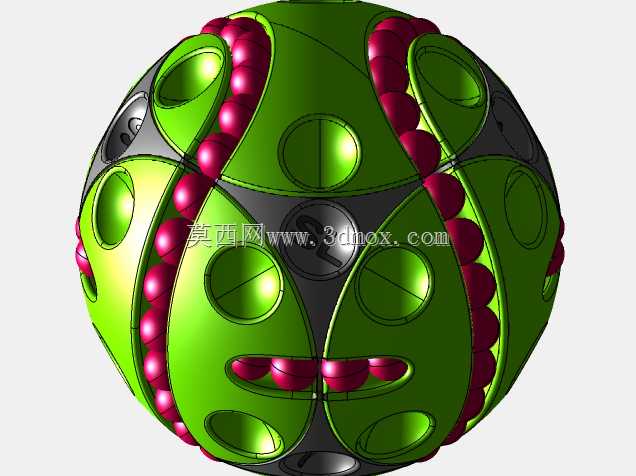

　　这款球面拼接组合结构，最初的设计出发点是探索二元元素在封闭球面上的路径排布可能性，整个结构以正球体为基础外形，所有拼接模块完全贴合球面曲率，没有突出于球面的尖锐棱角，整体握持手感圆润，适配桌面摆件、益智教具、文创周边等多个应用场景。从结构拆分来看，整个球体被划分为多块不同曲率的曲面拼接块，块与块之间采用凹凸嵌合的定位结构，相邻拼接块的接触面做了适配球面弧度的斜切导向处理，装配时无需额外紧固件，依靠嵌合结构的过盈配合即可实现整体定位，拼接完成后整体结构刚性充足，正常握持、转动不会出现块体松脱移位的问题。设计过程中针对球面路径排布做了多轮迭代，最初的排布方案在球面极点位置出现了结构干涉，后续通过调整每块拼接单元的边界弧度，

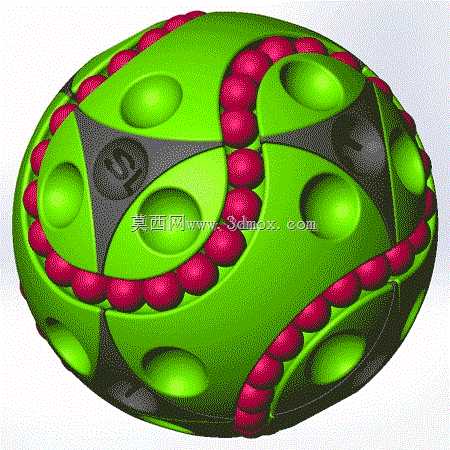

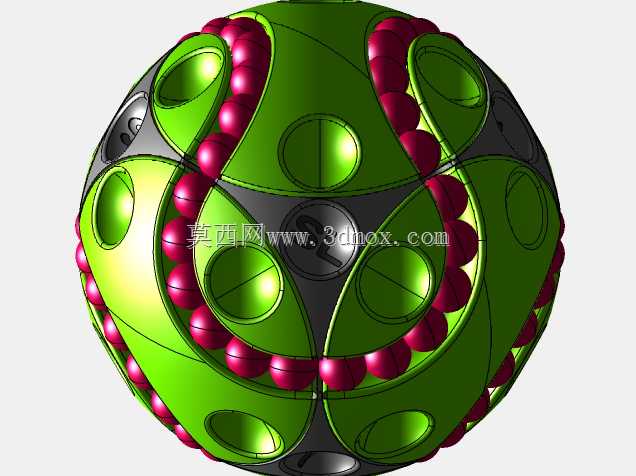

　　将二元组合路径均匀分布在整个球面，最终实现了288组路径组合的排布可能性，每一块拼接单元都可以在对应轨道内实现定角度转动，转动过程中相邻块体的定位珠结构会提供清晰的档位反馈，转动阻尼均匀，不会出现卡滞或者松垮的问题。从尺寸边界来看，整个球体的外径控制在80mm，刚好适配成年人单手握持的尺寸范围，所有拼接块的最小壁厚不小于2mm，满足常规PLA、ABS等3D打印材料的成型要求，拼接块之间的配合间隙预留0.2mm，既可以保证拼接顺畅，也不会出现装配后晃动的问题。球面表面的凹坑结构一方面是作为转动操作的施力位，方便使用者手指按压转动拼接块，另一方面也起到了结构减重的作用，同时凹坑的排布完全贴合内部的转动轨道位置，

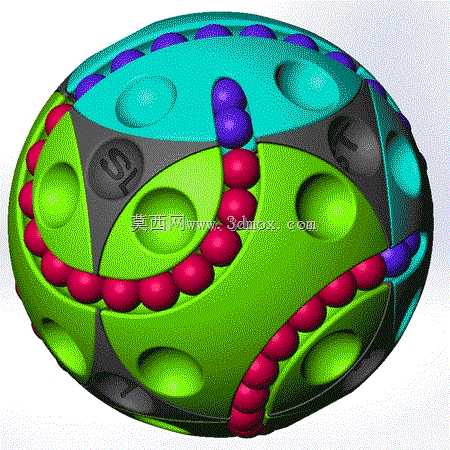

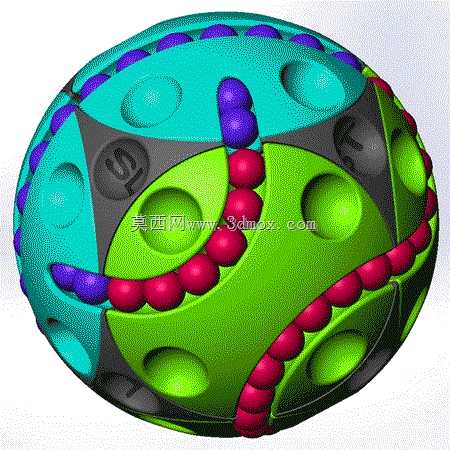

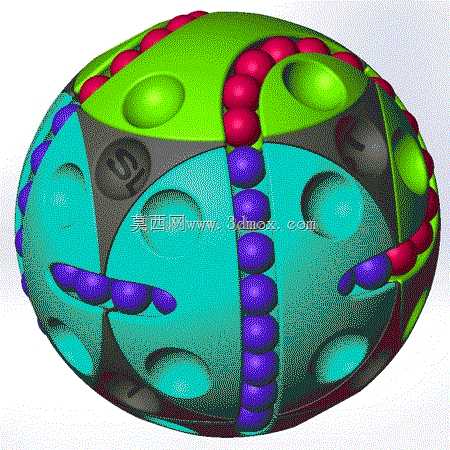

　　不会对内部结构强度造成影响。相邻拼接块之间的红色、紫色圆珠结构，既是路径分隔的视觉标识，同时也是块体转动时的滚动支撑结构，将块体之间的滑动摩擦转化为滚动摩擦，大幅降低转动时的阻力，提升操作手感。在实际应用层面，这款结构除了作为益智玩具使用之外，还可以作为机械原理教学的演示教具，用来展示球面空间排布、曲面配合、滚动摩擦减阻等结构原理，也可以通过更换不同配色的拼接块，适配不同的文创IP定制需求，整体结构没有易损的细小零件，所有拼接块都做了圆角过渡处理，日常使用过程中不容易出现磕碰损坏的问题。设计时充分考虑了不同加工工艺的适配性，不管是采用3D打印快速成型，还是采用注塑工艺批量生产，都不需要复杂的侧抽芯结构，拼接块的脱模方向统一指向球心，

　　模具结构简单，量产时的良率可以得到有效控制。针对拼接块的装配顺序，设计时也做了防呆处理，不同位置的拼接块嵌合槽尺寸存在细微差异，无法错位装配，普通使用者不需要参考装配说明，也可以顺利完成整个球体的拼接组装。球面表面的字符标识区域做了下沉0.3mm的凹槽处理，后续可以通过丝印、移印或者填色的方式添加标识，不会因为日常摩擦导致标识磨损脱落。整个结构的内部为空心设计，空心区域直径为40mm，可以根据使用需求放置小型配重块、发光组件或者香薰模块，拓展更多的使用功能，比如添加配重块之后可以作为桌面减压球，添加发光组件之后可以作为氛围小夜灯，拓展性较强。
