球形拼接结构益智魔方玩具设计

　　这款球形拼接益智结构的设计，最初是为了适配桌面益智教具、文创潮玩摆件以及青少年科创实践的结构演示需求，在做结构方案的时候，首先要解决的就是球面等分拼接的公差匹配问题——不同于常规立方体魔方的平面拼接，球面的每一块分件都要同时满足曲面贴合度、转动顺滑度以及拼接后无凸起错位的要求，所以在分件阶段就先做了球面的等弧度分割，把整个球体按照经纬线结合的方式拆分成多组不同曲率的曲面块，每一块的拼接边缘都做了渐变式的卡扣导向结构，避免装配或者转动的时候出现卡滞、脱开的问题。

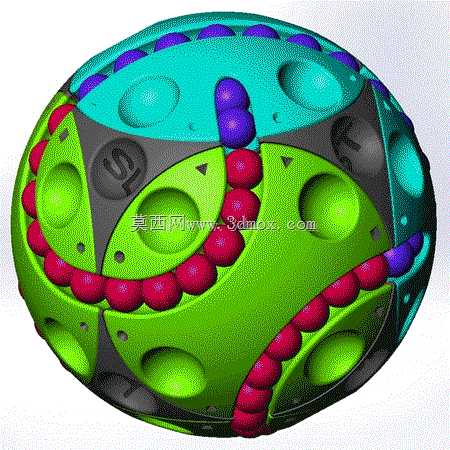

　　从功能特性来看，这款结构的核心是实现球面多维度的转动拼接，每一块分件的内侧都做了适配球面转动的弧形导轨槽，相邻分件之间的定位凸台做了0.15mm的间隙配合预留，既不会因为间隙过大出现转动晃动感，也不会因为间隙过小导致低温环境下材料收缩出现卡涩。分件表面的圆形凹坑一方面是做造型区分，另一方面也能作为转动时的手指施力位，提升操作时的摩擦力，不需要额外做防滑纹理就能保证手持转动的时候不打滑。不同颜色的分件在结构上做了细微的防呆设计，每一组同色分件的卡扣位置都有唯一的对位标识，装配的时候不需要反复比对就能快速完成整球拼接，也能避免用户在拆解重组的时候出现装错位置无法复位的问题。

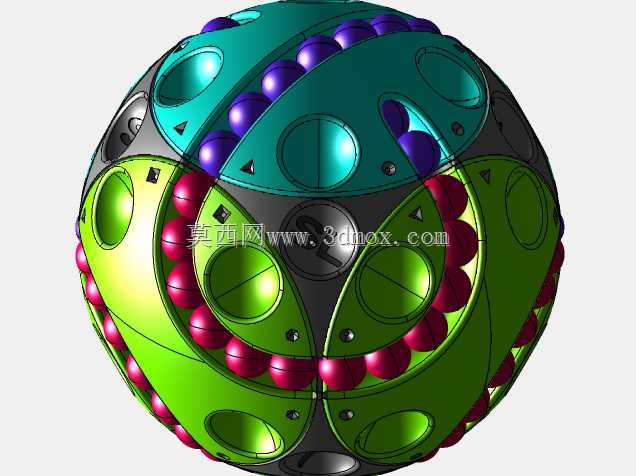

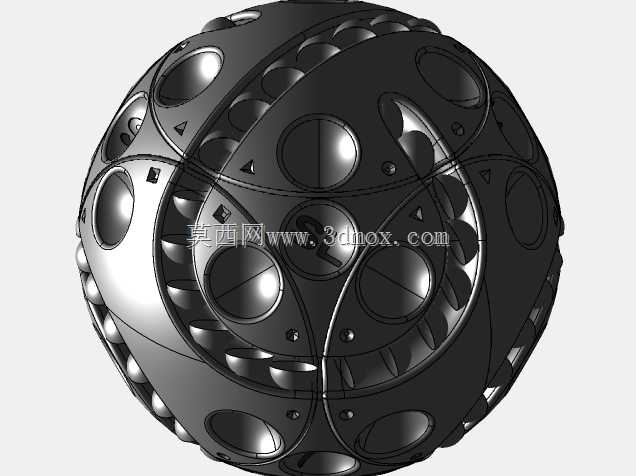

　　在设计思路上，没有采用常规魔方的中心轴结构，而是用了多组弧形滚珠轨道来实现整球的转动支撑，沿着球体的三个正交转动轴方向布置了连续的弧形槽，槽内预留了放置小直径滚珠的位置，转动的时候滚珠沿着弧形槽滚动，把滑动摩擦转换成滚动摩擦，大幅降低转动阻力，同时整球不需要额外的中心固定轴，所有分件通过轨道互相限位，装配完成后整球的结构强度足够承受日常手持把玩的冲击力，从1.2米高度自由落体到硬质地面也不会出现分件碎裂、脱开的问题。分件的壁厚做了均匀化处理，所有位置的壁厚控制在1.8mm到2.2mm之间，避免注塑成型的时候出现缩痕、翘曲的问题，曲面过渡位置全部做了R0.5以上的圆角处理，没有尖锐棱角，既满足玩具类产品的安全要求，也能降低注塑时的应力集中，提升零件的使用寿命。

　　从安装边界和尺寸适配来看，整球的直径控制在80mm，刚好适合单手握持操作，每一块分件的最大轮廓尺寸不超过35mm，适配常规的注塑机模架规格，不需要定制特殊尺寸的模具就能批量生产。分件之间的拼接缝宽度控制在0.1mm以内，装配完成后整球的球面圆度误差不超过0.2mm，放在水平面上不会出现明显的晃动。轨道槽的深度做了1.2mm的设计，滚珠嵌入槽内的深度超过滚珠直径的二分之一，转动过程中不会出现滚珠脱出轨道的问题，同时轨道的两端做了限位挡边，控制每一个方向的转动角度在合理范围内，避免转动过度导致分件错位。表面的分色区域做了下沉0.2mm的凹槽设计，如果后续需要做表面移印或者贴饰片，饰片可以完全嵌入凹槽内，不会因为长期把玩摩擦导致图案脱落，凹槽的边缘做了0.2mm的倒角，方便饰片的装配定位。

　　在实际应用场景中，这款结构除了作为益智玩具使用，还可以作为机械结构教学的演示模型，用来展示曲面拼接、公差配合、滚动摩擦等机械原理，也可以通过更换分件的表面纹理、配色，做成定制化的文创摆件，适配不同的品牌宣传、活动纪念需求。结构设计的时候也预留了内部中空的空间，如果需要加装发光组件、音效组件，只需要在对应分件上预留开孔位置，不需要改动整体的拼接和转动结构，拓展性较强。针对不同的使用场景，还可以通过调整分件的材质来适配不同的需求，比如做教具使用的时候可以选用ABS材质提升结构强度，做收藏类摆件的时候可以选用亚克力或者金属材质提升质感，所有的拼接尺寸和公差配合都不需要调整，就能直接适配不同材质的加工工艺。
