SLUST挠曲量规指示器结构设计

　　在精密装配与形位公差检测场景中，挠曲量规指示器是用于快速判定构件挠曲变形量、装配对位偏差的核心接触式检测构件，这类构件常应用在小型精密组件的装配工位、来料形位公差抽检环节，替代传统百分表完成特定工位的快速过规检测，不需要复杂的数显校准流程，依靠机械结构的联动位移即可直观反馈被测件的挠曲偏移量，适配小批量多批次的产线快速检测需求。

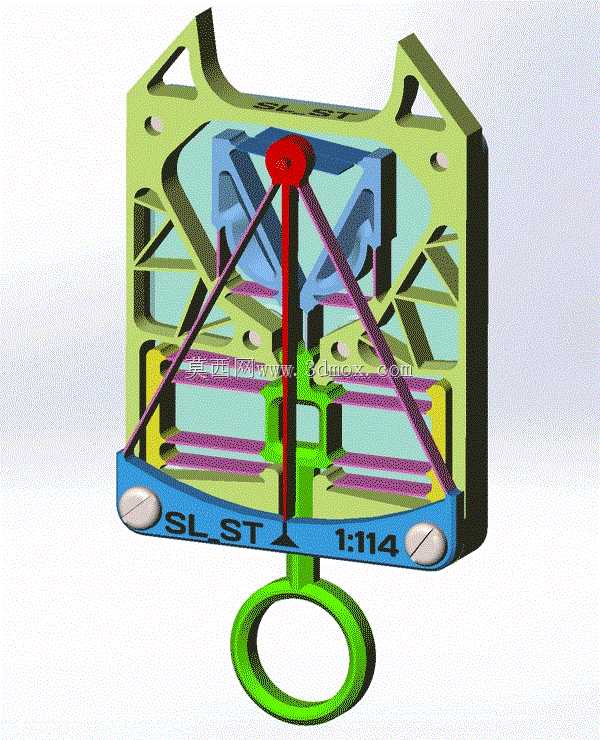

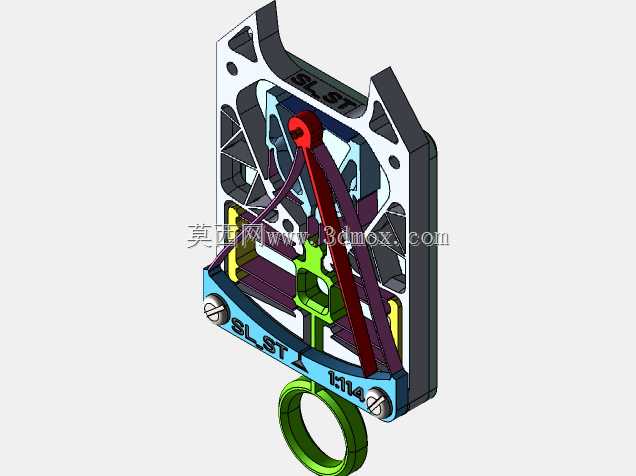

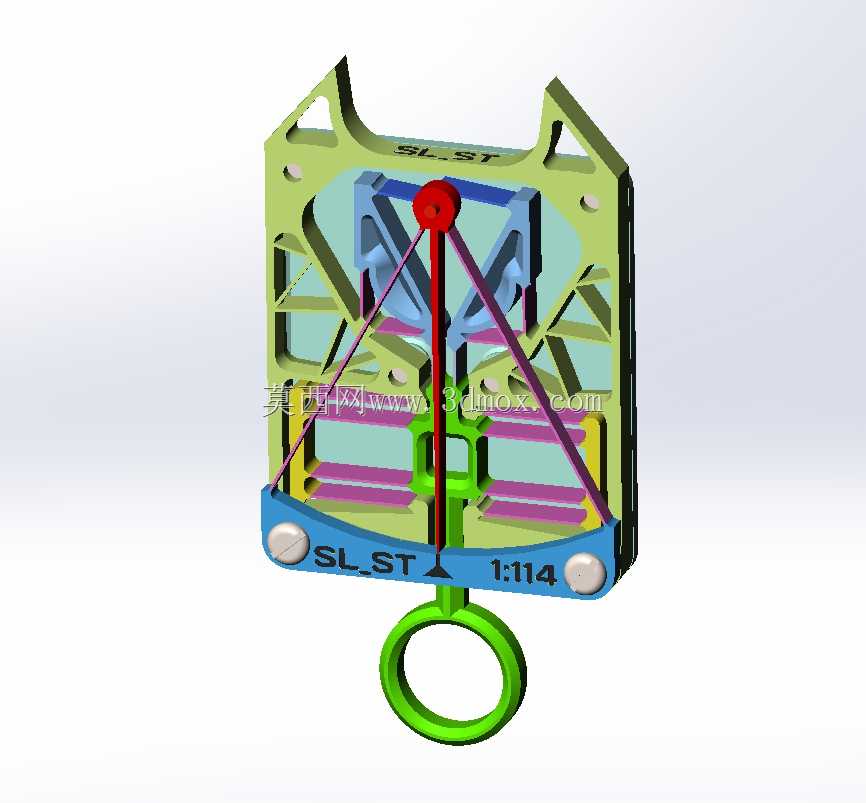

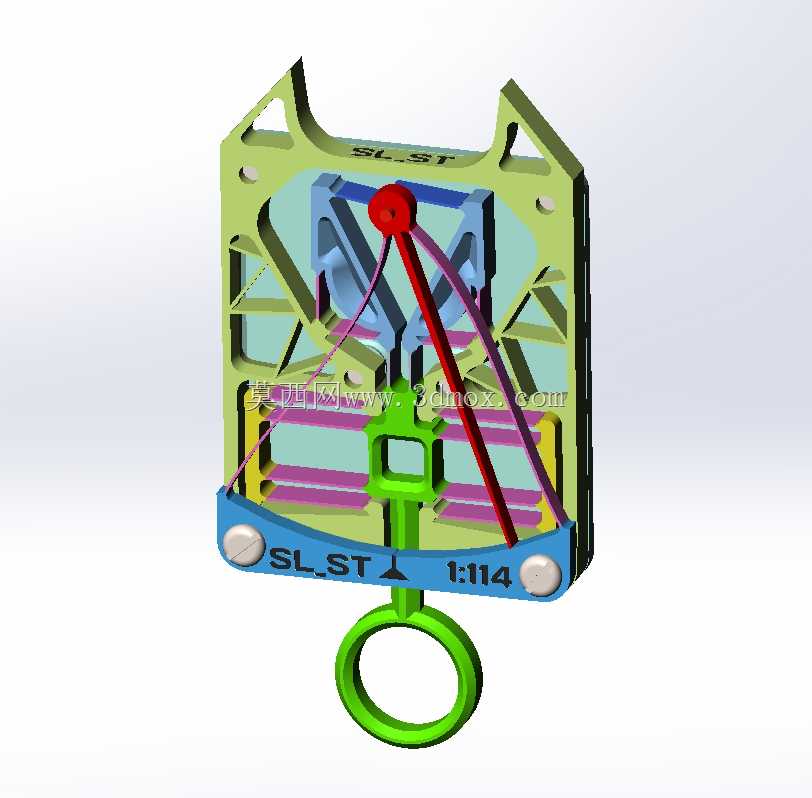

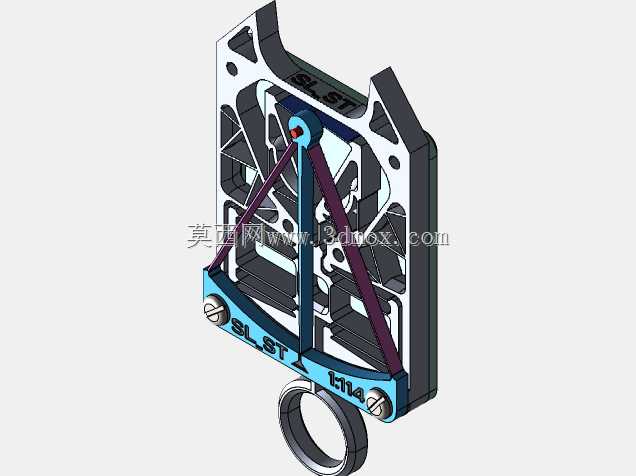

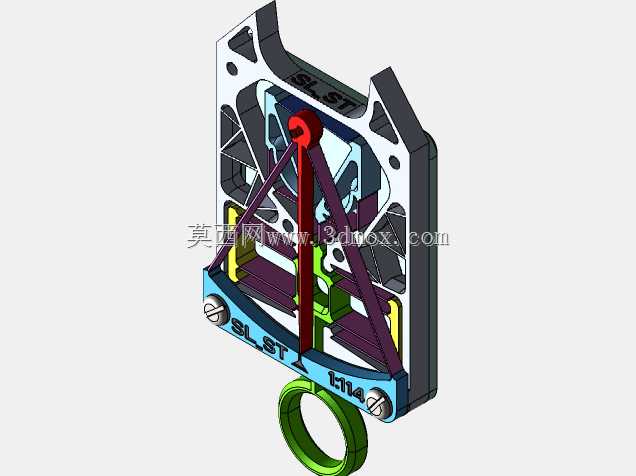

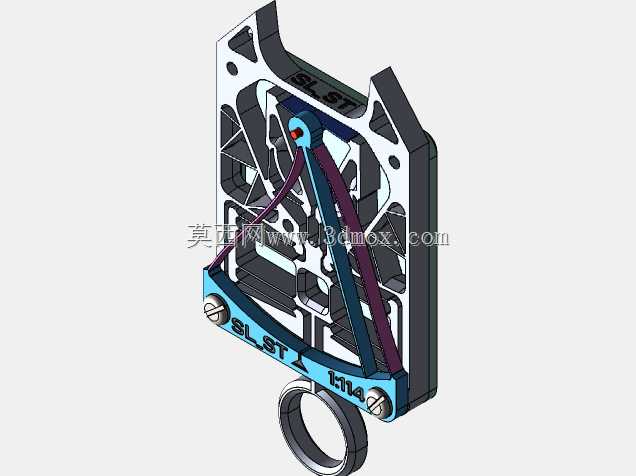

　　从结构设计逻辑来看，该指示器采用对称式框架承载结构，外部框架做了多区域镂空减重设计，在保证整体结构刚性的前提下尽可能降低构件自重，避免检测过程中自重对被测件施加额外载荷导致测量偏差，框架边角处设置的定位孔用于将整个指示器快速固定在检测工装基座上，安装时仅需要通过两个紧固件即可完成定位，定位基准与框架的测量基准做了一体化设计，减少装配累积误差对测量精度的影响。内部的联动传导结构采用斜向支撑臂与中心导杆配合的传动方案，当被测件接触底部测量环施加向上的位移载荷时，中心导杆沿垂直方向做直线位移，两侧对称布置的斜向支撑臂会将垂直位移同步传导至上部的指示区域，通过支撑臂的摆角变化直观反映挠曲量的大小，传动路径上的所有铰接位置都做了间隙适配设计，避免卡滞导致的测量失效，同时传动比经过匹配设计，微小的挠曲变形会被放大为支撑臂的明显摆幅，方便检测人员快速目视判定是否在公差范围内。

　　底部的环形测量接触端采用圆弧过渡设计，接触被测件时不会刮伤工件表面，接触端面的平面度控制在合理公差范围内，保证与被测件的接触为面接触而非点接触，减少局部压强过大导致的工件变形或测量端磨损。框架下部的标识区域直接刻印了测量基准比例标识，检测人员不需要额外对照公差表即可快速读取偏差范围，适配产线快速检测的节奏。整个构件的安装边界需要匹配检测工装的安装孔位，两个安装孔的中心距与工装基座的定位销间距保持一致，安装后整体的垂直高度不会超出周边工装的避让空间，不会和产线上的其他送料、定位构件产生运动干涉。

　　在实际使用场景中，这类指示器不需要外接气源、电源，纯机械结构的可靠性更高，适合在车间多粉尘、多切削液的恶劣环境下长期使用，日常维护仅需要定期清理传动缝隙内的杂物，在铰接位置涂抹少量润滑脂即可保证传动顺畅。结构设计时充分考虑了不同操作人员的使用习惯，测量端的环形结构方便操作人员手持完成快速抽检，也可以通过框架上的安装孔固定在自动化检测工位上，配合位移传感器完成自动化的数据采集，两种使用模式下的测量基准保持一致，不需要重新做校准。内部的不同功能构件采用差异化的颜色区分，装配时可以快速识别不同构件的安装位置，减少装配出错的概率，同时后续维护更换易损件时也可以快速拆解对应区域，不需要将整个指示器完全拆分。传动结构的受力经过仿真验证，在常规测量载荷下不会出现塑性变形，长期重复使用的精度保持性可以满足产线检测的公差要求，针对容易磨损的接触端位置，采用了更高硬度的材质设计，延长整体的使用寿命，降低产线的检测耗材成本。
