木工划线定位T型等距靠尺结构设计

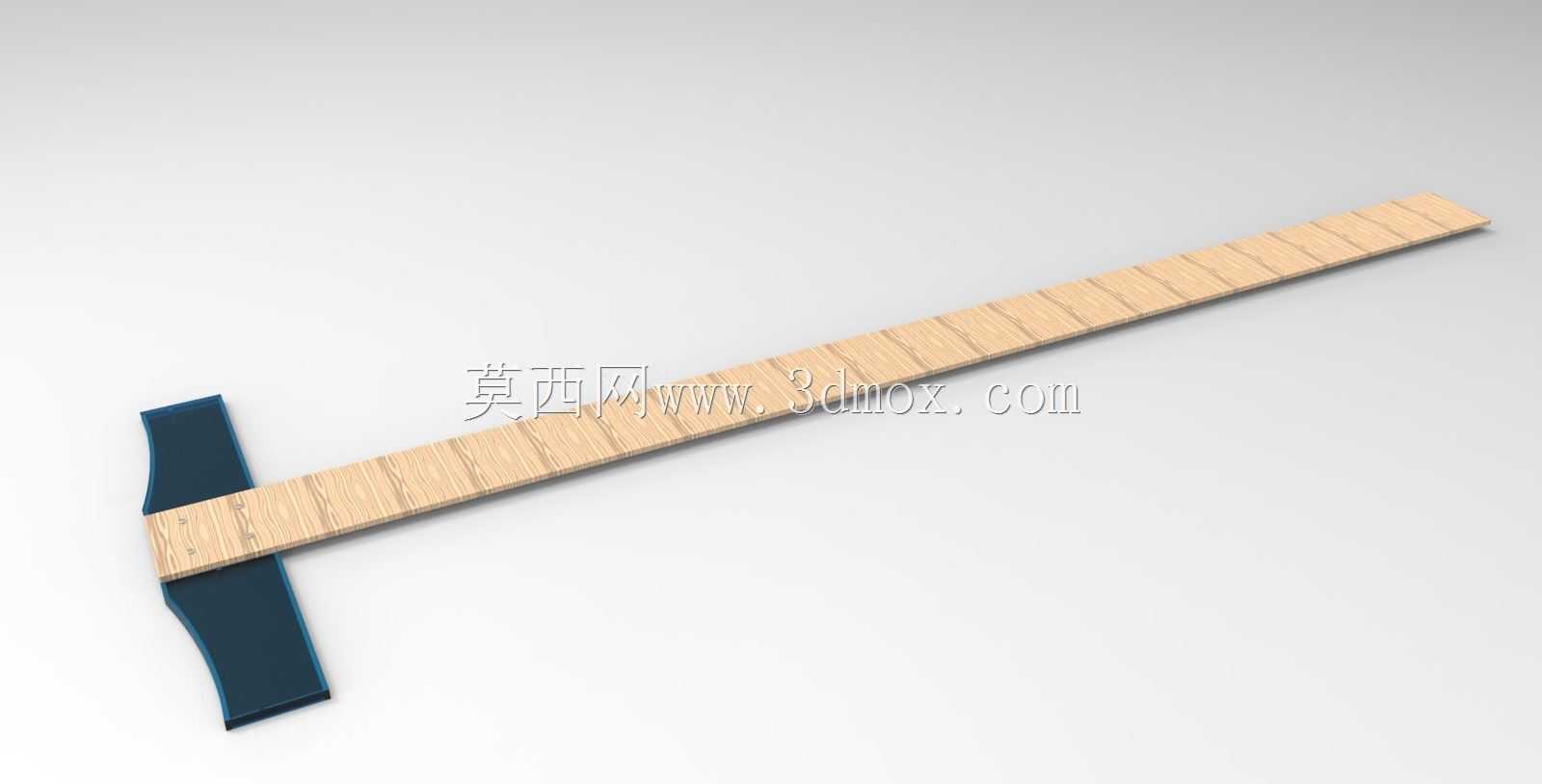

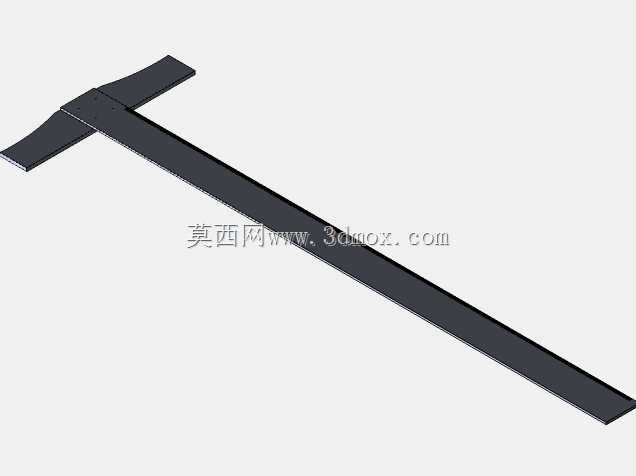

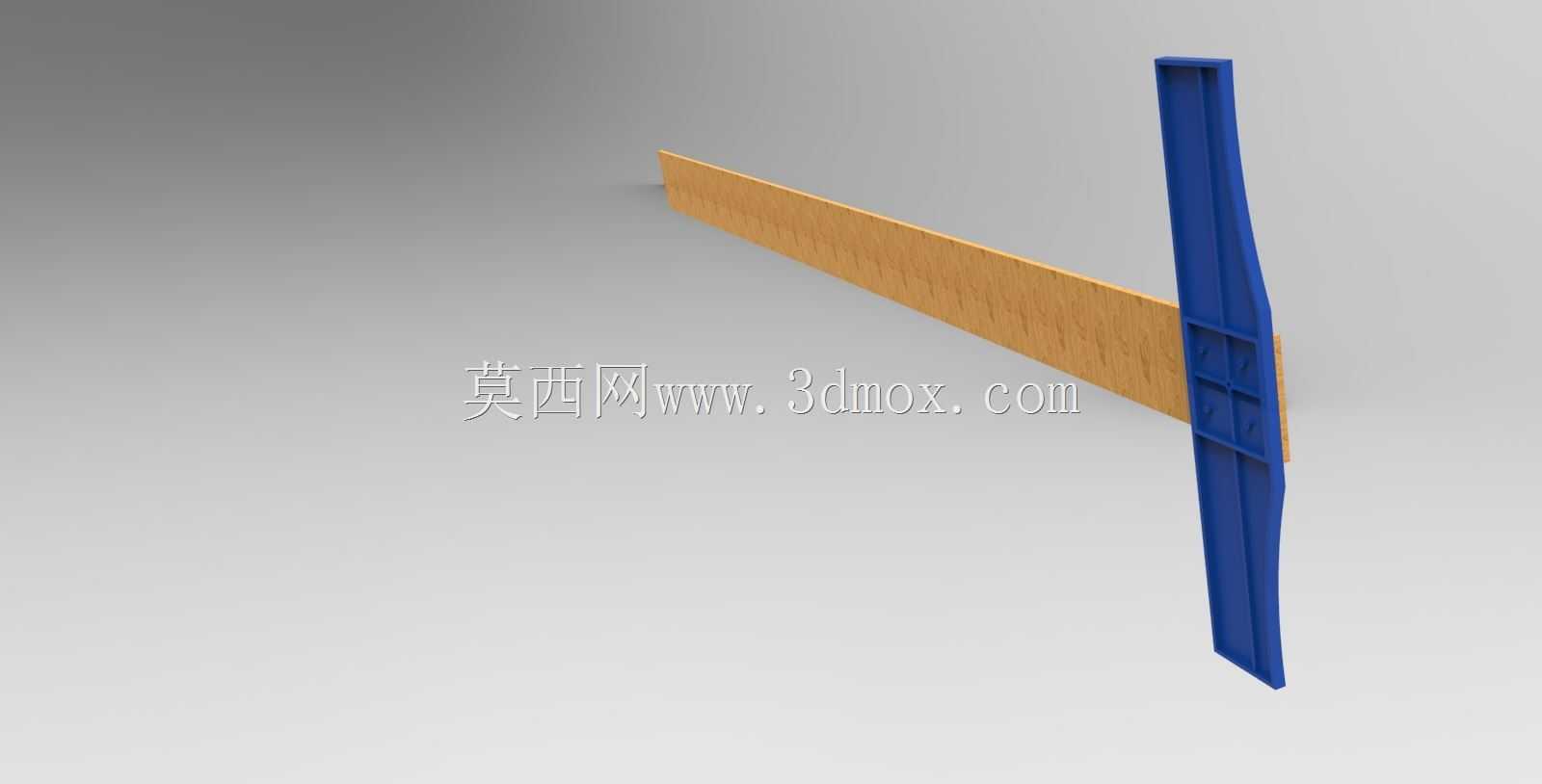

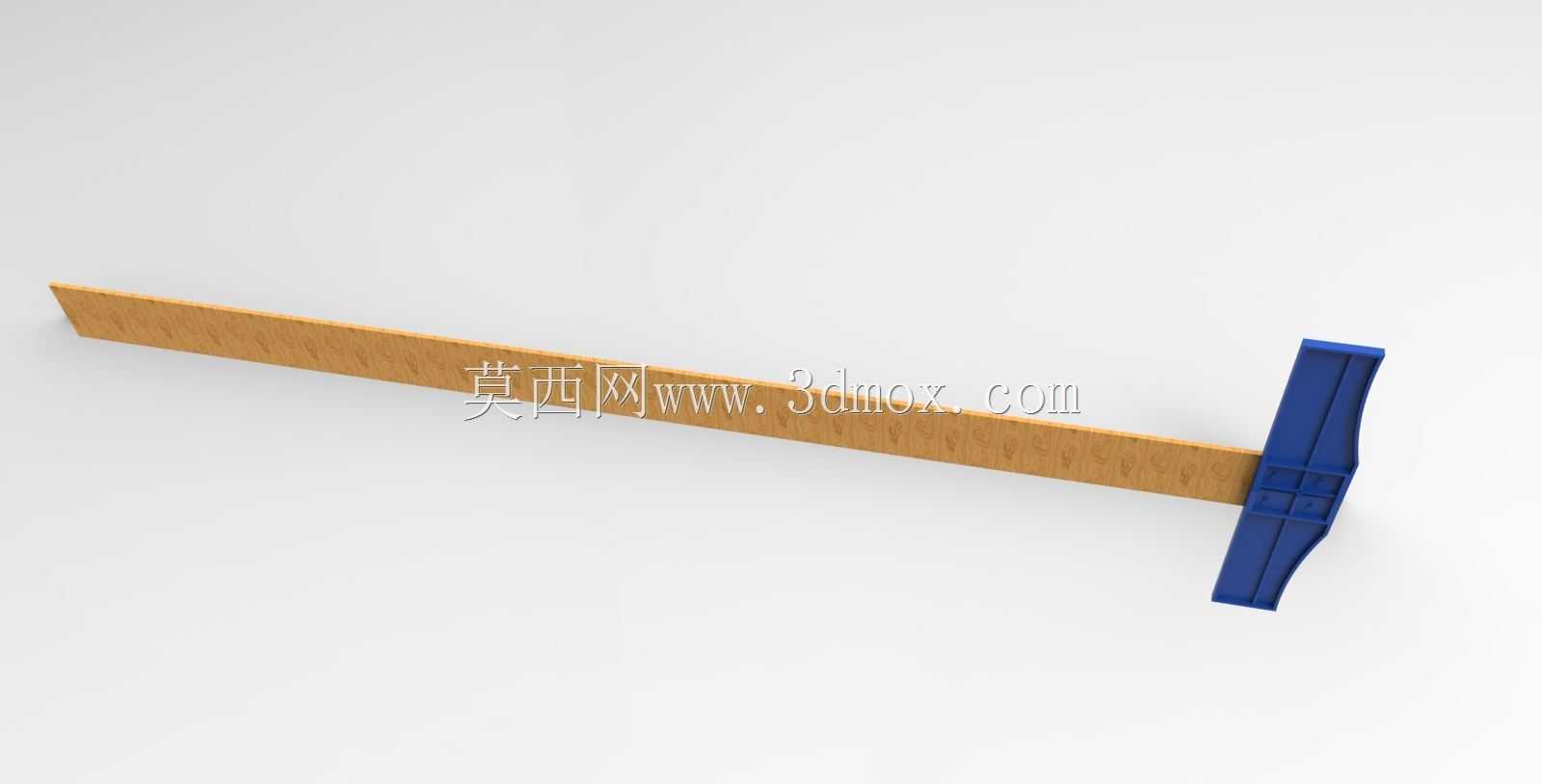

　　这款T型靠尺的结构设计，核心围绕木工作业中批量划线、定位靠齐的高频场景展开，日常在实木开料、板式家具裁板、柜体拼装定位、木龙骨分档划线等工序里，作业人员常需要快速划出平行于板材边缘的等距标线，或是在拼接时给工件提供垂直靠齐基准，普通直尺需要反复对齐边缘、测量尺寸，单靠手持很难保证基准边与工件边缘完全贴合，很容易出现划线歪斜、间距偏差超差的问题，尤其是批量加工同规格档距的格栅、龙骨时，反复测量对齐会占用大量辅助作业时间，这款靠尺的结构就是针对这类痛点做的针对性优化。从结构形态上看，产品采用长条形水平基准边与垂直挡边组合的T型布局，垂直挡边的内侧为完全平直的定位面，作业时直接将该面抵靠在工件的侧边，不需要额外测量对齐，就能保证水平尺身与工件边缘保持绝对垂直，水平尺身的上边缘为带刻度的测量基准边，刻度线采用蚀刻工艺加工在尺身表面，避免长期摩擦导致刻度磨损模糊，尺身的截面做了加厚处理，整体刚度经过校核，在1米长度的尺身悬空伸出时，端部挠度控制在0.2mm以内，不会因为手持施力出现尺身弯曲导致划线偏差。垂直挡边的长度设计为150mm，足够覆盖常见的18mm生态板、25mm实木板、40mm木龙骨等常用木工工件的侧边厚度，挡边与水平尺身的连接位置做了三角加强筋结构，避免长期靠齐施力导致连接位置出现开缝、角度偏移，保证挡边定位面与水平尺身的垂直度公差控制在0.1mm/100mm以内，满足木工划线的精度要求。尺身的材质搭配做了区分，

　　水平测量段采用硬质铝合金挤压成型，表面做阳极氧化处理，耐磨且不易变形，重量控制在300g以内，长时间手持作业不会产生明显的疲累感，垂直挡边段采用改性ABS工程塑料注塑成型，表面做防滑纹理处理，靠在工件边缘时不会因为手滑出现移位，同时塑料材质不会划伤实木工件的表面漆面，适合成品家具安装时的定位作业。在实际使用场景中，除了基础的平行划线功能，这款T型尺还可以配合划线刀、铅笔等工具，完成板材的45度辅助划线、五金件安装孔位定位、柜体对角线快速校验等作业，尺身的侧面做了10mm宽度的导向槽，划线时可以将铅笔尖抵在导向槽内滑动，不需要额外借助靠山就能划出笔直的标线，导向槽的边缘做了倒角处理，不会卡住铅笔芯导致划线中断。

　　设计过程中针对安装边界也做了充分考量，尺身的所有边角都做了R2的圆角处理，没有尖锐的棱角，避免作业时划伤手部，垂直挡边的底部做了0.5mm的凸台，当靠在表面有轻微凹凸的未刨平工件上时，凸台可以保证定位面与工件边缘充分接触，不会因为木屑卡滞导致尺身倾斜。针对不同的作业场景，尺身的刻度同时标注了公制毫米刻度与常用的木工分档刻度，比如300mm、400mm的柜体档距、600mm的龙骨间距等常用尺寸位置做了特殊标记，作业时不需要反复计算尺寸，直接对齐标记点就能快速完成定位，大幅减少辅助测量的时间。在结构可靠性验证阶段，针对连接位置做了1000次靠齐施力的疲劳测试，连接位置的角度偏移量不超过0.05度，完全满足长期高频使用的要求，

　　尺身表面的氧化层硬度达到HV300以上，日常与金属工具、木材摩擦不会出现明显的划痕，刻度标识的清晰度可以保证5年以上的正常使用不会模糊。和传统的直角尺相比，这款T型尺的水平测量段长度更长，可以覆盖1200mm宽度以内的常规板材划线需求，不需要分段测量拼接，避免分段划线产生的累积误差，垂直挡边的施力位置做了内凹的指槽设计，手持时拇指可以自然卡在指槽内，单手握持就能完成定位、划线的全部操作，另一只手可以同时固定工件或者拿取其他工具，提升作业的流畅度。针对板式家具安装的场景，尺身的厚度控制在5mm，可以伸入到柜体的拼接缝隙内完成内部的定位测量，不会因为尺身过厚无法伸入狭窄空间，尺身的背面做了嵌入式的强磁条，可以吸附在钢制的工作台、锯台靠山表面，临时放置时不会滑落，也可以配合钢制辅具完成快速定位。
