SLU ST型模块化旋风粉尘分离装置

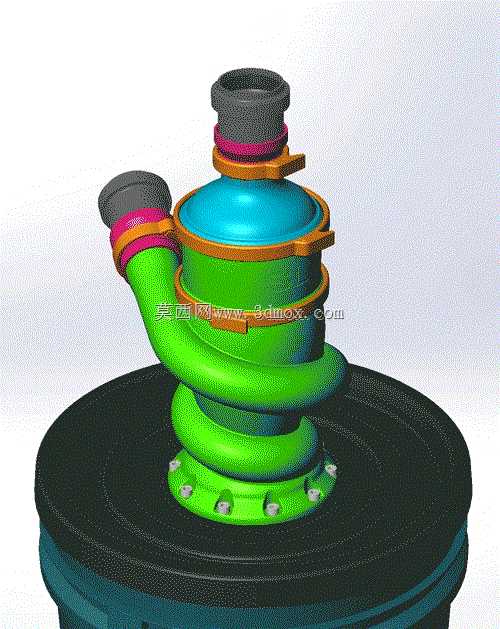

　　在工业真空除尘、中央集尘系统、物料气力输送的末端预处理环节，这类旋风分离装置是承担粗颗粒预分离、降低后端滤材负荷的核心组件，区别于传统直筒单锥旋风结构，这款SLU ST型分离装置采用了蜗壳切向进气叠加螺旋导流的流道设计，能在更低的入口风速下实现稳定的离心分离效果，避免常规旋风分离器在低风量工况下分离效率骤降的问题。从结构设计逻辑来看，装置整体分为下部灰斗段、中部螺旋流道段、上部洁净排气段三个核心模块，下部灰斗采用大直径平底法兰安装结构，法兰周向均匀布置螺栓孔，安装时可直接对接集尘桶或者卸灰阀组件，安装法兰的端面平面度公差控制在0.2mm以内，能保证对接时的密封性能，避免含尘气体从接缝处泄漏影响系统负压。

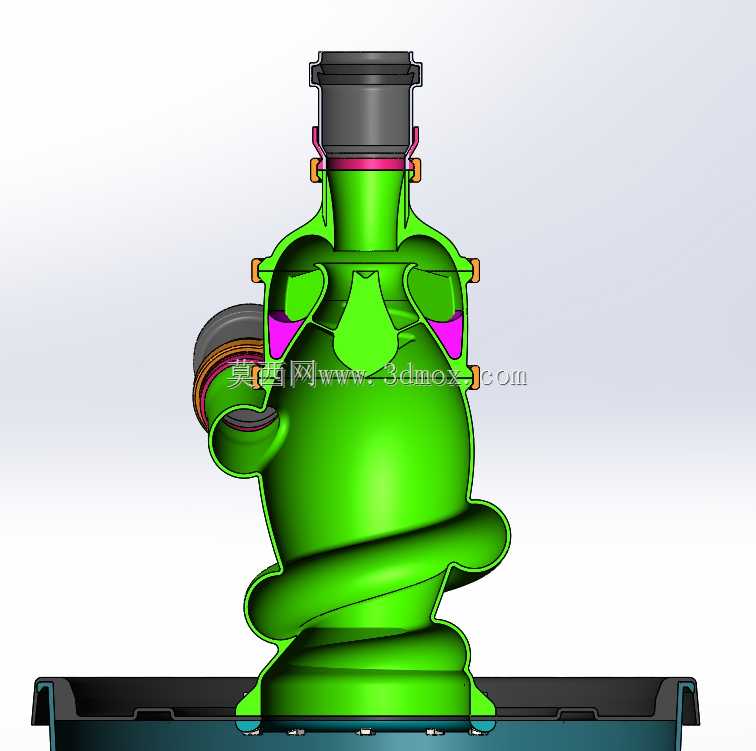

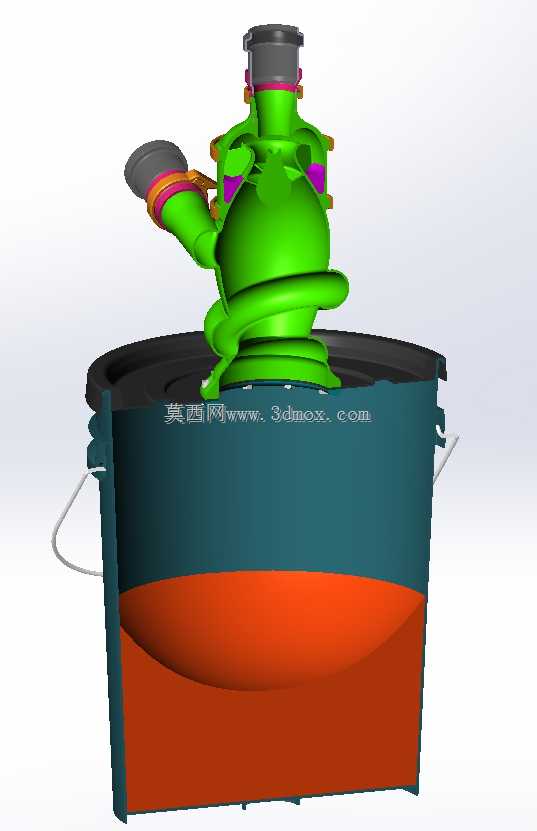

　　中部的螺旋流道采用渐变曲率设计，含尘气体从侧方切向入口进入后，会沿着螺旋流道形成稳定的向下旋转外涡旋，密度较大的粉尘颗粒在离心力作用下被甩向流道内壁，顺着壁面滑落至下部灰斗，而净化后的气流会在流道中心形成向上的内涡旋，从顶部的排气口排出进入后端过滤单元。侧方的进气接口与顶部的排气接口均采用快装卡箍式连接结构，接口处设计有环形密封槽，安装时搭配对应规格的橡胶密封圈即可实现快速装拆，不需要额外加工焊接法兰，能大幅缩短现场管路安装的工时，也方便后期维护时快速拆卸清理流道内部积尘。在实际工况适配性上，这款分离装置可适配不同风量的真空除尘系统，当应用在木工加工车间中央集尘系统时，可安装在主管道与布袋除尘器之间，

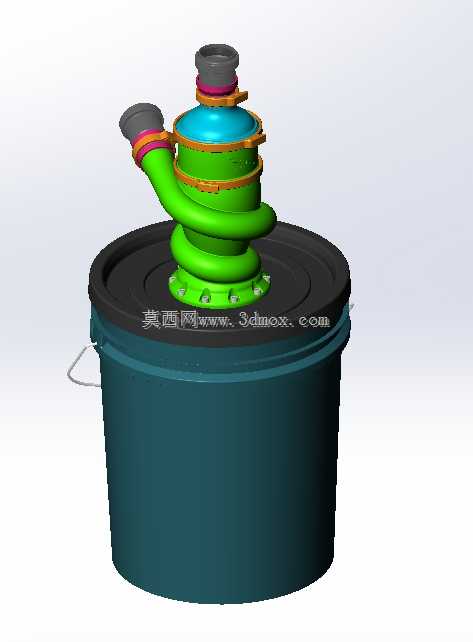

　　提前分离80%以上粒径大于10μm的木屑颗粒，大幅减少后端滤袋的清灰频率，延长滤袋使用寿命；在粉体加工的气力输送环节，可作为物料回收装置使用，将输送气流中携带的成品粉料分离收集，避免粉料随气流进入真空泵造成泵体磨损。设计时充分考虑了流道的阻力特性，螺旋流道的内壁做了圆弧过渡处理，没有直角突变结构，能将设备的整体运行阻力控制在1200Pa以内，不会额外增加前端引风机的功率损耗。安装边界方面，装置整体的重心落在下部安装法兰的中心轴线上，现场安装时不需要额外做支撑加固，只要保证下部对接的集尘容器密封性能良好即可，侧方进气口的朝向可根据现场管路走向调整，不受安装方向限制。流道的壁厚设计充分考虑了含尘气流的磨损问题，

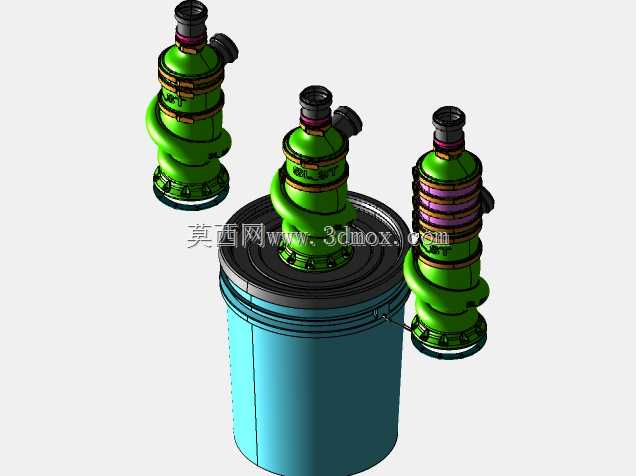

　　接触含尘气流的内壁面预留了足够的磨损余量，在处理金属切削粉尘、矿粉等磨琢性较强的粉尘时，也能保证足够的使用寿命，不会短时间内出现磨穿漏风的问题。顶部排气口的内径与进气口内径做了匹配设计，能保证气流进出的流速均匀，避免出现局部涡流造成的压力损失或者积尘堵塞问题。在模块化设计上，三个核心模块之间采用抱箍连接结构，当处理不同风量或者不同粉尘特性的工况时，可单独更换中部螺旋流道模块或者下部灰斗模块，不需要整体更换设备，能降低用户的备件储备成本。
