移动式工业粉尘收集过滤除尘装置

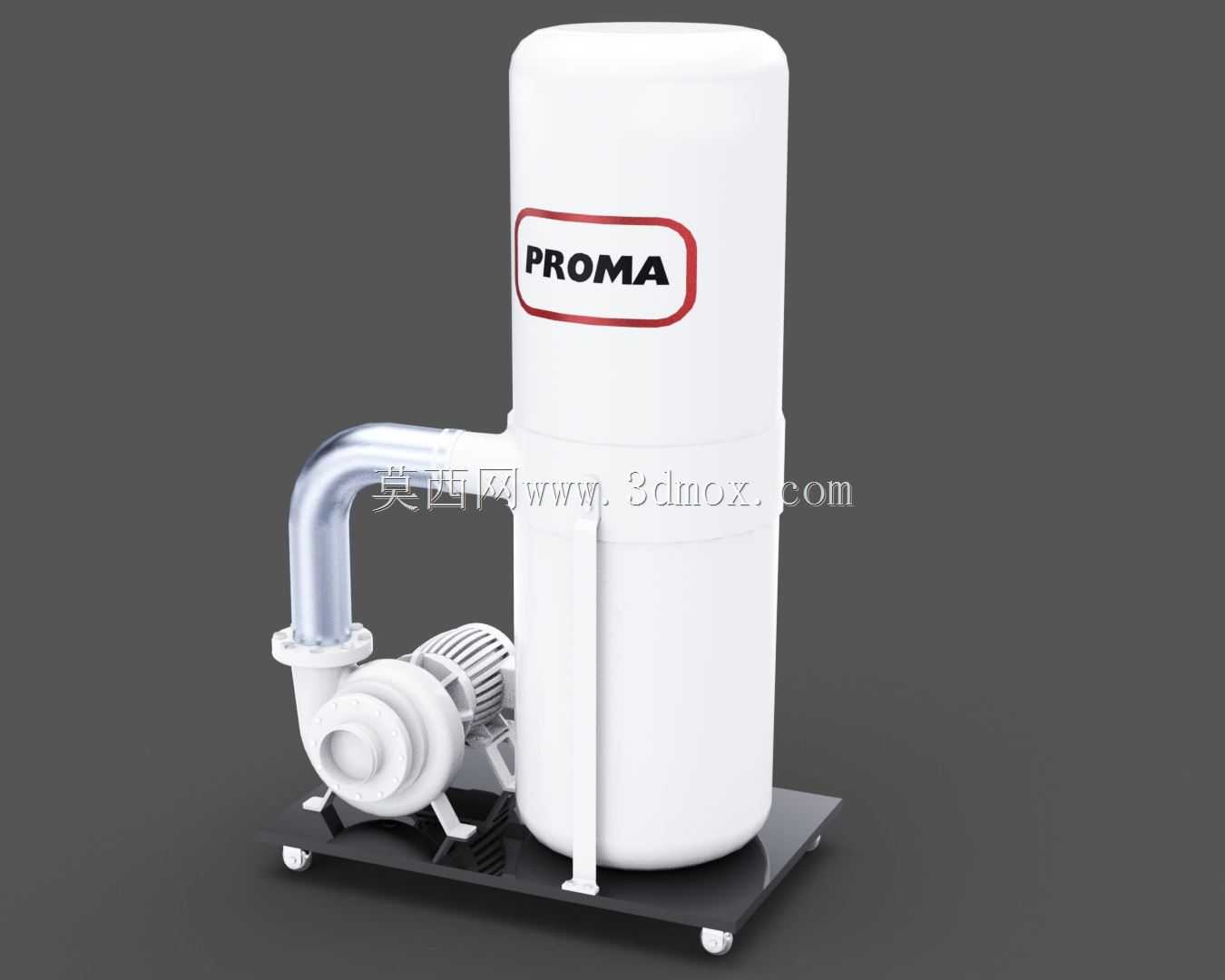

　　这款除尘装置主要面向小型机加工车间、木工打磨工位、实验室粉体操作区这类产尘点分散、需要灵活调整吸尘位置的作业场景，区别于大型中央除尘系统的固定管路布局，自带脚轮的一体式底座设计可以让设备随作业工位快速转移，不用提前布设复杂的吸尘管网，适配小批量多工位的柔性生产需求。设备核心功能是通过风机产生的负压将含尘气流吸入罐体内部，依托罐内的过滤组件完成气尘分离，洁净空气从设备出气端排出，收集的粉尘滞留在罐体下部储尘腔，定期清理即可维持过滤效率，能有效控制作业区域的可吸入颗粒物浓度，避免粉尘扩散影响操作人员健康或是附着在加工设备表面影响加工精度。从结构设计逻辑来看，整体采用立式罐体加侧置风机的布局，最大化压缩设备的横向占地面积，

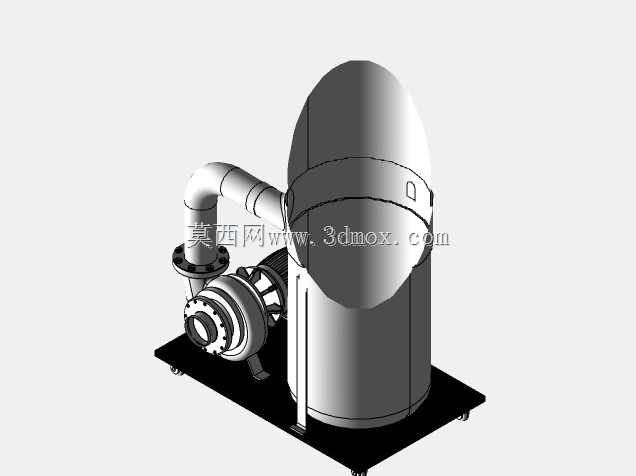

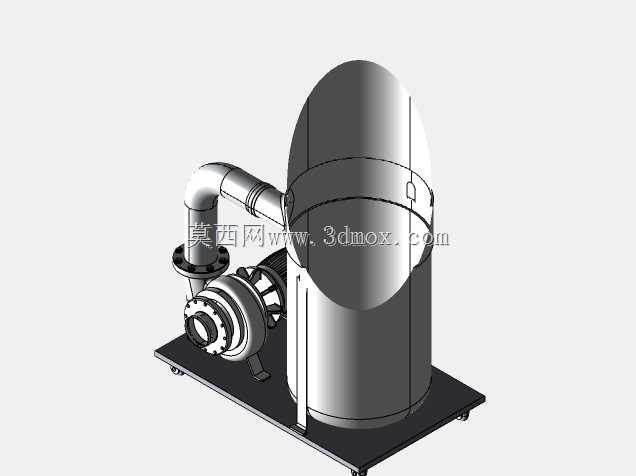

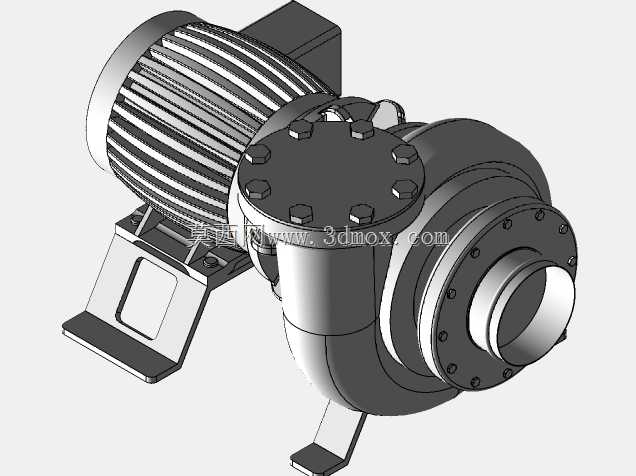

　　罐体作为整个设备的支撑主体，下部直接与安装底座连接，侧方通过弯管组件对接风机的进风口，这种管路走向可以让含尘气流从罐体侧部切向进入，借助离心力先完成大颗粒粉尘的预沉降，减少后续过滤组件的负荷，延长滤材的更换周期。风机与电机采用同轴直连的结构，省去了皮带传动的张紧维护环节，整体传动效率更高，运行时的振动也更小，配套的电机散热筋结构可以满足长时间连续运行的散热需求，避免过载过热。罐体顶部采用圆弧封头设计，相比平盖结构受力更均匀，在设备内部负压波动时不会出现结构变形，罐体外部的支撑筋条直接焊接在罐体与底座之间，既可以强化罐体的结构刚度，避免设备移动过程中罐体出现晃动倾斜，也能作为罐体外部的防护结构，避免搬运过程中磕碰损伤罐体表面。

　　安装底座采用钢板折弯焊接成型，四个角位置安装万向脚轮，其中两个脚轮带刹车锁定结构，设备移动到指定位置后踩下刹车即可固定位置，不会因为运行振动出现移位。管路连接部分采用标准法兰对接，弯管的转弯半径做了放大处理，减少气流在管路内的阻力损失，同时避免大颗粒粉尘在转弯处堆积堵塞管路。从安装边界尺寸来看，设备整体高度控制在1.6米左右，横向宽度不超过0.8米，纵向深度在0.6米上下，不需要预留过大的安装空间，哪怕是狭窄的工位间隙也可以放置，设备运行时的周边预留10厘米的散热间隙即可，不需要额外的安装固定基础，放置在平整的水泥地面就可以正常使用。在细节设计上，罐体下部设置了快开式清灰口，不需要借助专用工具就可以打开清理收集的粉尘，

　　日常维护操作便捷；风机的进风口位置设置了防护网，避免较大的杂物被吸入风机内部损坏叶轮；设备整体的焊接位置都做了打磨处理，没有尖锐的毛刺棱角，避免操作人员移动设备时被划伤。这类小型移动式除尘设备的设计核心是在满足除尘效率的前提下，尽可能提升设备的易用性与移动灵活性，不需要复杂的安装调试，接电就可以投入使用，非常适合小型加工厂、个体加工户这类没有条件布设中央除尘系统的使用场景，也可以作为大型除尘系统的补充，针对临时产尘点进行点对点的粉尘收集，弥补固定除尘系统覆盖范围不足的问题。设计过程中需要重点关注风机的风压风量参数与罐体过滤面积的匹配，避免出现过滤风速过高导致的滤材穿透、除尘效率下降问题，同时要核算底座的承重分布，确保设备加注粉尘后不会出现重心偏移，移动过程中不会发生倾翻，管路的密封设计也需要重点考量，避免出现漏风导致负压损失，影响吸尘口的吸尘效果。
