这款内置粘滞阻尼的柔性虚拟旋转枢轴,是面向精密定位、微幅减振场景开发的柔顺转动构件,核心依托柔性梁的弹性形变实现无摩擦、无间隙的虚拟回转运动,同时集成粘性粘液填充的阻尼腔,在转动过程中提供可控的粘滞阻力,从根源上消除传统刚性转轴存在的配合间隙、摩擦磨损、润滑需求等固有缺陷。从实际应用场景来看,这类结构常被部署在精密光学调整架、微纳操作平台、小型精密仪器的转动调节环节,也可用于消费电子的翻盖阻尼结构、小型伺服系统的末端缓冲环节,尤其适合对回差控制要求极高、不允许存在摩擦碎屑的洁净工况,比如半导体检测设备的微动调整模块、航天机载设备的小型减振转动副,能在千分级的小角度转动范围内保持稳定的转动刚度与阻尼输出。

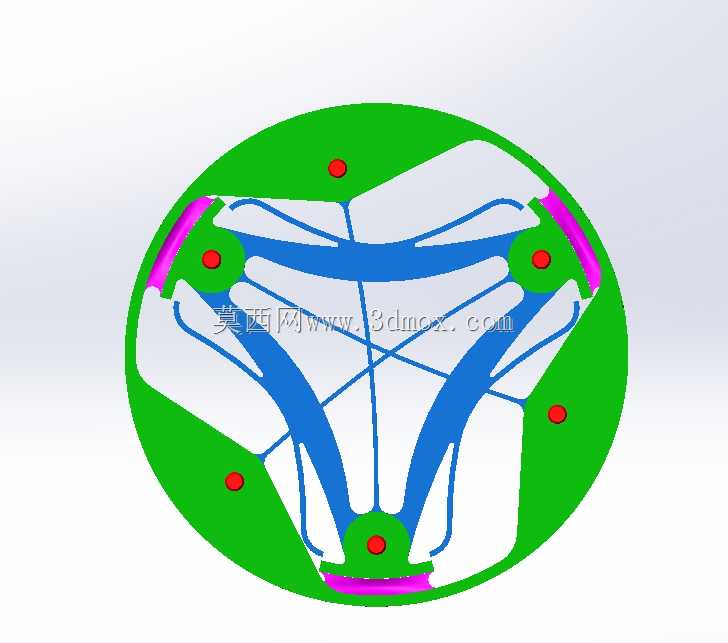

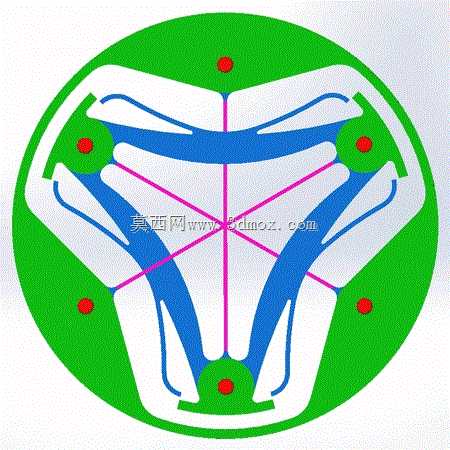

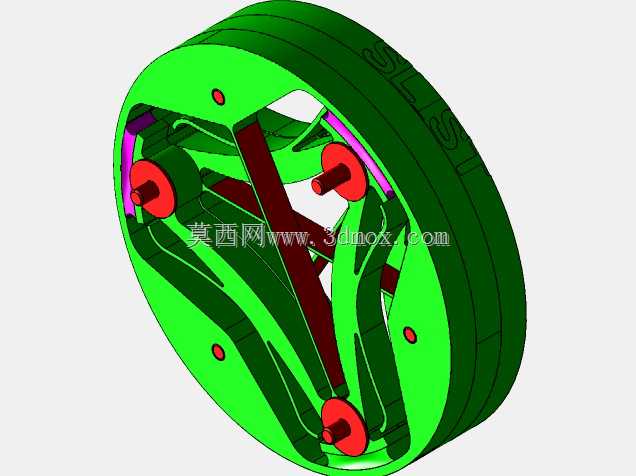

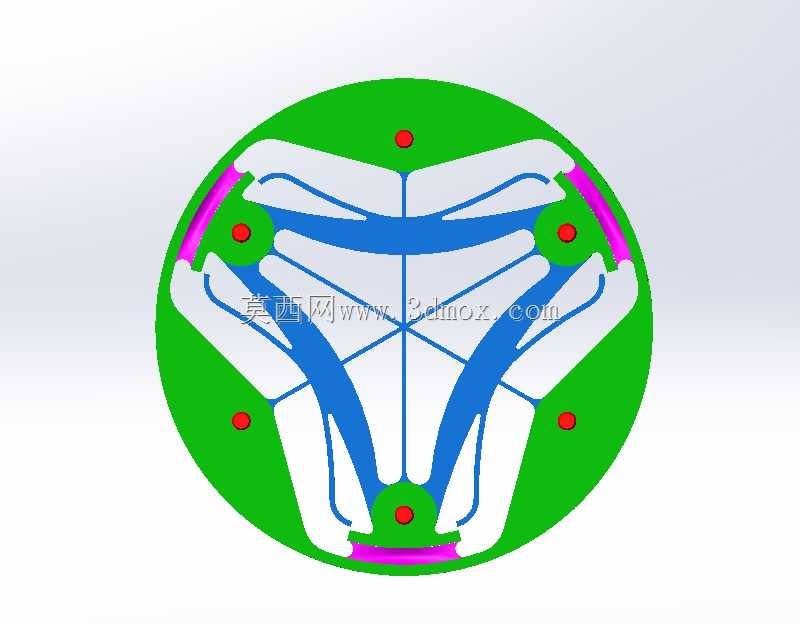

结构设计上,整体采用圆盘式对称布局,六组呈辐射状分布的弯曲柔性梁沿中心虚拟转轴周向均匀排布,每根柔性梁的轮廓经过曲率优化,避免应力集中导致的疲劳失效,梁的厚度根据目标转动刚度做梯度设计,靠近固定外圈的梁段厚度略大,靠近中心转动区域的梁段厚度收窄,保证转动过程中梁的形变均匀分布在整个梁长方向,不会出现局部应力超限的问题。外圈的六个红色定位点为安装固定孔,用于将枢轴的固定端锁紧在设备基座上,中心区域的红色点位为转动输出端的安装接口,可直接连接需要做回转运动的负载构件,所有安装孔的位置度公差控制在0.02mm以内,保证安装后虚拟转轴的中心与设计基准重合,不会出现转动偏心的问题。
内置的粘滞阻尼结构没有采用额外的阻尼零件,而是直接利用柔性梁之间的封闭空腔填充高粘度阻尼脂,空腔的流道截面沿柔性梁的形变方向做渐变设计,当枢轴发生转动时,柔性梁的形变会挤压空腔内的阻尼介质,迫使介质沿梁间的微小缝隙流动,通过介质的粘滞剪切作用消耗转动动能,阻尼系数可通过更换不同粘度的填充介质、调整梁间缝隙的宽度实现精准调校,无需改动整体结构外形就能适配不同负载的阻尼需求。这种集成式设计省去了额外的阻尼器安装空间,整体结构的轴向尺寸仅为同参数传统转轴加阻尼器组合的三分之一,径向尺寸可根据安装空间做等比例缩放,最小可做到直径10mm以内的微型规格,适配小型精密设备的紧凑安装需求。
安装边界方面,该枢轴的固定端为整圆式外缘,安装时仅需保证基座的安装面平面度不大于0.01mm,通过六个均布的螺钉锁紧即可,不需要额外的定位销做精确定位,因为对称结构本身具备自定心特性,锁紧后中心虚拟轴的位置偏差可自动补偿。转动端的中心接口采用标准的螺纹孔加定位止口设计,与负载连接时止口的配合间隙控制在H7/h6级别,保证负载转动时的径向跳动不大于0.01mm。需要注意的是,该结构的转动角度范围为±5度,属于小角度转动构件,不适合大角度连续回转的工况,设计选型时需要根据实际转动行程确认梁的最大形变是否在材料的弹性极限范围内,通常采用铝合金或钛合金作为基体材料时,循环寿命可达百万次以上,若采用工程塑料制作,可用于对载荷要求更低的消费电子场景,进一步降低制造成本。
从动力学特性来看,该枢轴的转动刚度呈线性特性,在设计行程范围内刚度波动不大于3%,阻尼特性为速度相关型,转动速度越快阻尼力越大,能有效抑制转动过程中的冲击振荡,比如在光学调整架中使用时,调节完成后不会出现传统转轴常见的余振问题,可快速稳定到目标位置。相比采用片簧的交叉柔性枢轴,这种周向分布式的梁结构抗侧向载荷能力更强,能承受一定的径向力与倾覆力矩,不需要额外的导向构件辅助承载,简化了配套结构的设计复杂度。
