多模块拼接式XYZ多维组合装配结构

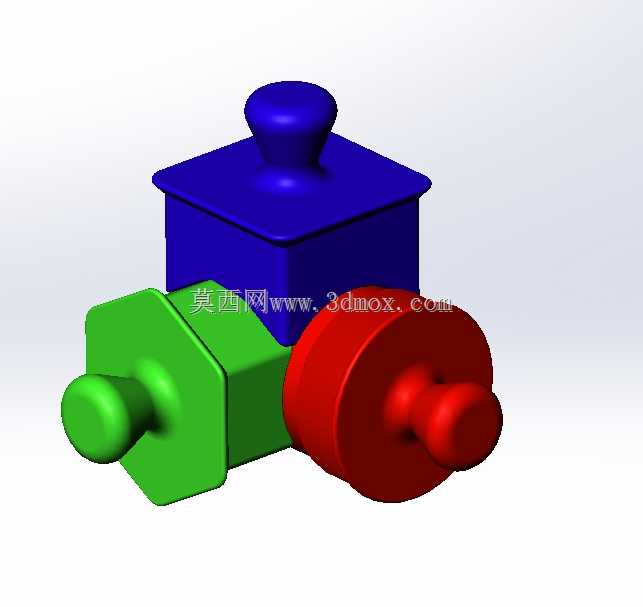

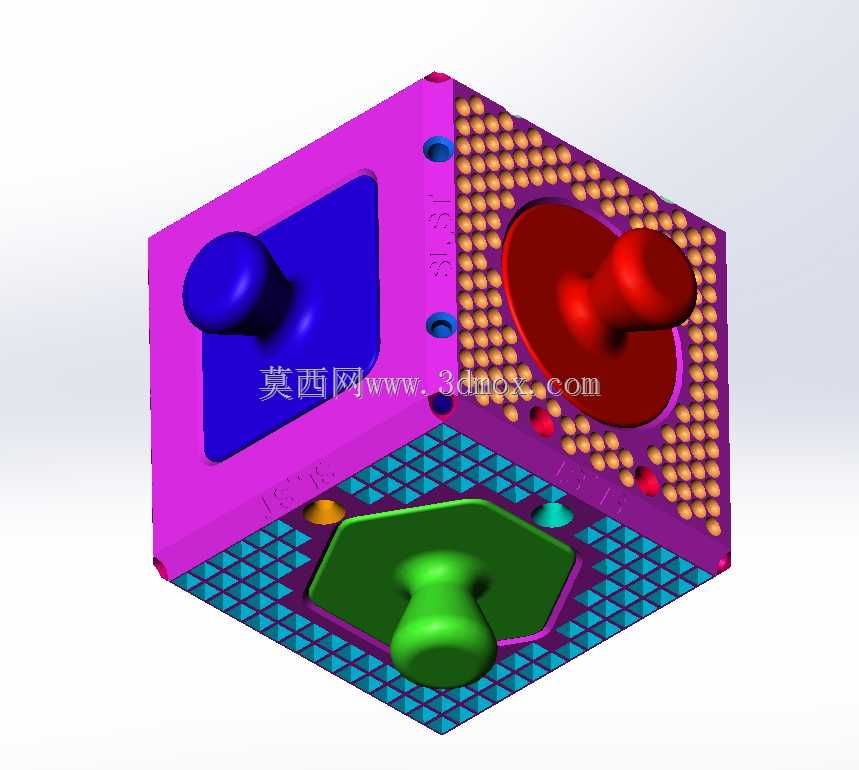

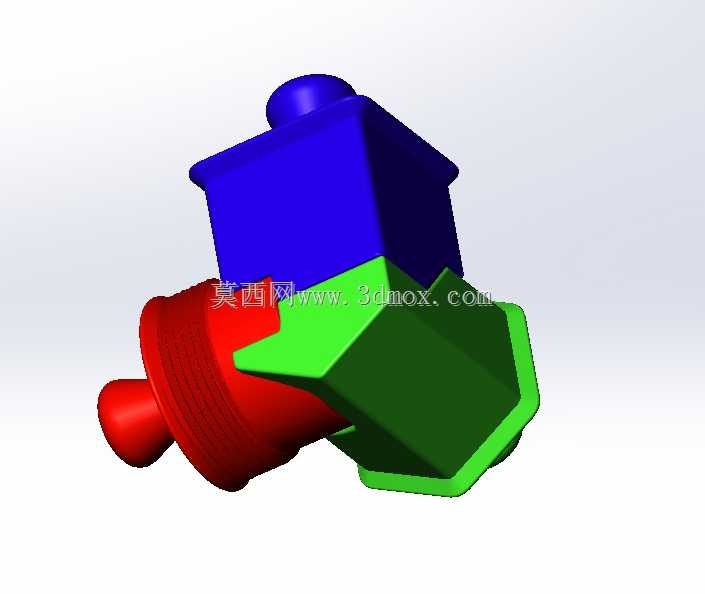

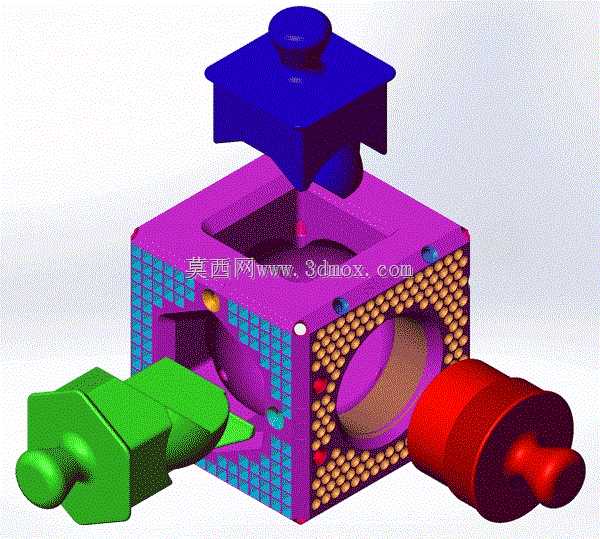

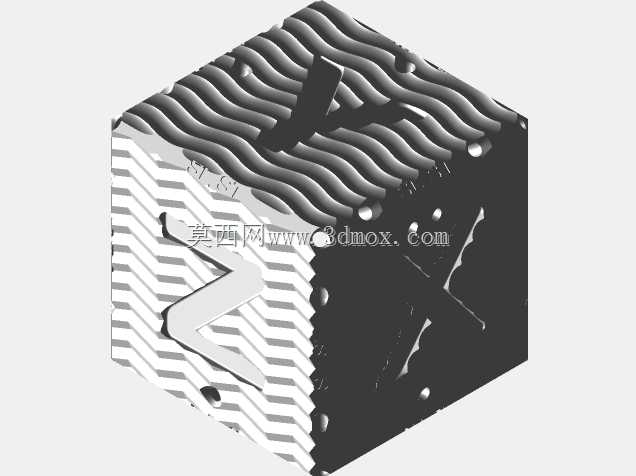

　　这套多模块拼接结构的设计初衷，是为了验证多轴向插接装配的易用性与配合精度，在实际工程场景中，这类多维组合结构常被用于模块化工装夹具的快换单元、实验台架的可重构拼接节点，以及小型自动化设备的快速组装工位，能够大幅降低非标准化工位的搭建周期，减少定制零件的加工量。从结构布局来看，主体采用立方体框架作为核心承载基体，三个轴向分别预留了不同截面的插接接口，可分别适配顶部压合模块、侧部插接模块与对向锁紧模块，每个接口的配合面都做了定位止口设计，避免装配过程中出现错位偏移，同时在配合区域设置了阵列式的防滑与导向结构，既能够保证装配时的顺滑导入，又能在装配完成后提供足够的静摩擦力抵抗侧向载荷。顶部模块采用方形基座加圆柱导向头的结构形式，

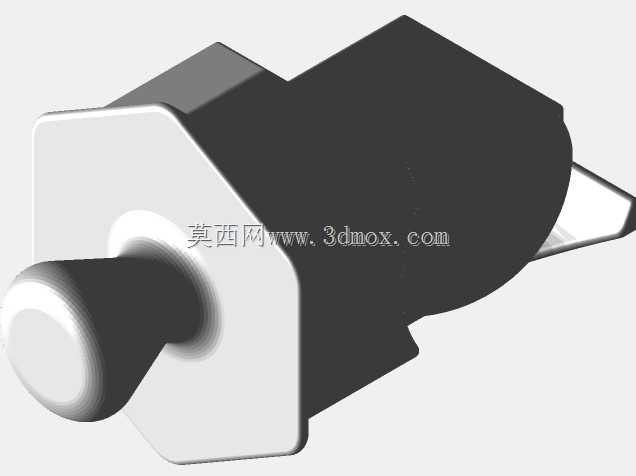

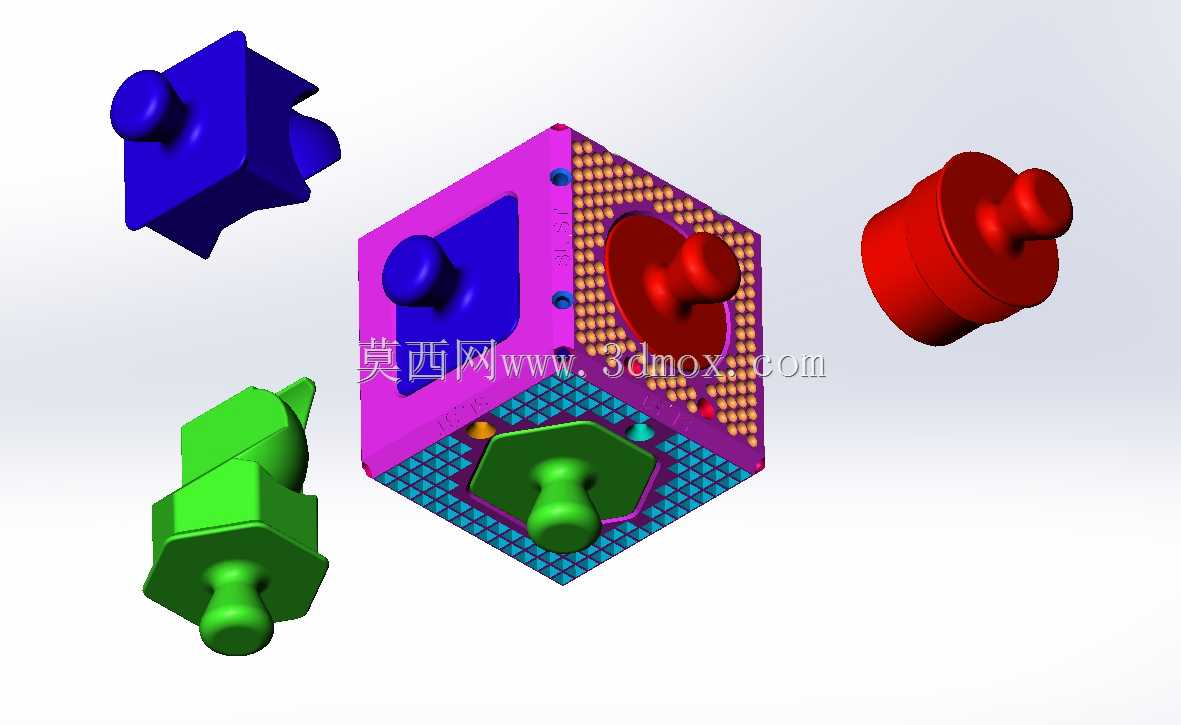

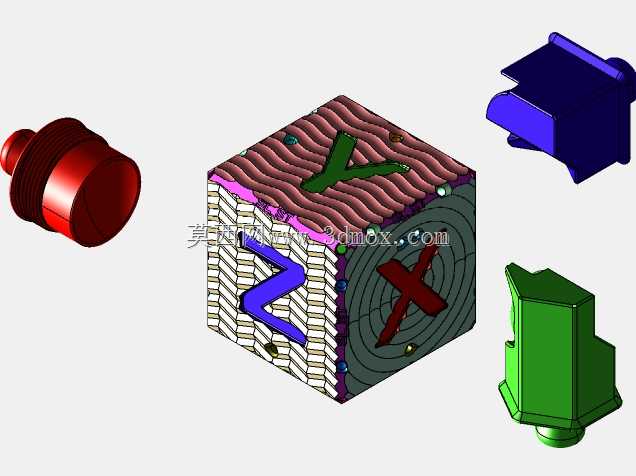

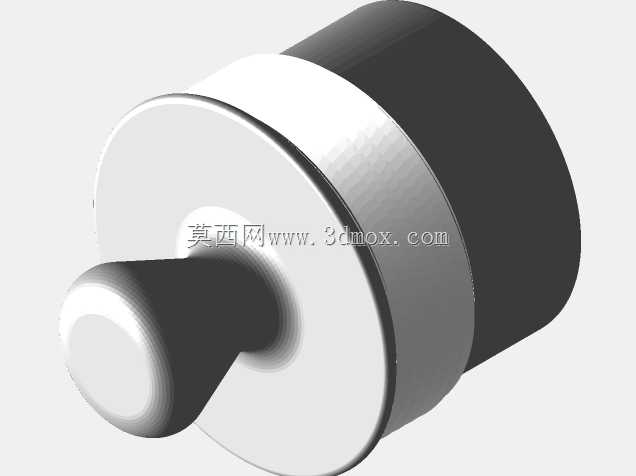

　　导向头的锥度做了1:10的导入斜度，能够在装配初始阶段自动校正同轴度误差，降低人工对位的精度要求，适合产线工人快速操作；侧部的两个插接模块分别采用了不同的截面轮廓，一侧为带定位凸台的多边形插接结构，另一侧为带圆弧过渡的圆柱锁紧结构，两种结构分别对应不同的锁紧行程与载荷承受方向，多边形结构主要承受剪切方向的工作载荷，圆柱结构则主要提供轴向的锁紧预紧力，二者配合能够实现三个轴向的完全定位，不需要额外的紧固件即可完成初步固定。在设计过程中，特意将三个新增模块的装配顺序做了无干涉验证，任意一个模块的装配与拆卸都不会与其他已装模块产生空间冲突，每个模块的握持区域都做了防滑的纹理处理，对应主体框架上的阵列式凸点结构，

　　既能够增加手动装配时的摩擦力，也能作为装配到位的视觉标识，当模块端面与凸点阵列的基准面齐平时，即可判定装配到达设计位置。从安装边界来看，核心立方体基体的边长控制在常规工装的通用安装尺寸范围内，底部预留了标准的安装孔位，可直接固定在标准铝型材工作台面上，不需要额外制作转接板；三个外接模块装配完成后，整体的外轮廓尺寸不会超出基体的外接安全边界，避免在密集排布的台架上出现相邻工位的干涉问题。每个插接接口的配合公差选用了间隙配合的中等精度等级，既能够保证无工具状态下的手动插拔顺畅，又不会因为间隙过大导致装配后出现晃动，配合面的表面粗糙度要求控制在Ra1.6，能够在多次重复插拔后依然保持稳定的配合精度，适合频繁换型的实验与生产场景。

　　在功能验证层面，这套结构重点测试了多元素组合下的装配容错率，针对不同角度的初始对位偏差，导向结构都能顺利将模块导入装配位置，不需要反复调整对位，对于小批量多品种的生产工位来说，这种快换式的多维组合结构能够将单工位的换型时间压缩到十秒以内，相比传统的螺栓紧固结构效率提升十分明显。同时结构上所有的棱边都做了倒圆角处理，避免手动装配过程中出现划伤风险，所有模块的重量都控制在单手握持的舒适范围内，不需要借助辅助起重设备即可完成拆装操作，适配一线操作工人的实际使用习惯。
