带40mm快接接口的桶式两级旋风分离装置

　　这款旋风分离装置主要适配小型工业除尘、木工台锯集尘、家用小型工坊粉尘收集场景，也可作为真空吸尘系统的前置预处理单元使用，核心作用是在含尘气流进入过滤耗材前，通过离心作用将大颗粒粉尘、碎屑提前分离，大幅降低后续滤材的堵塞频率，延长过滤组件的维护周期。

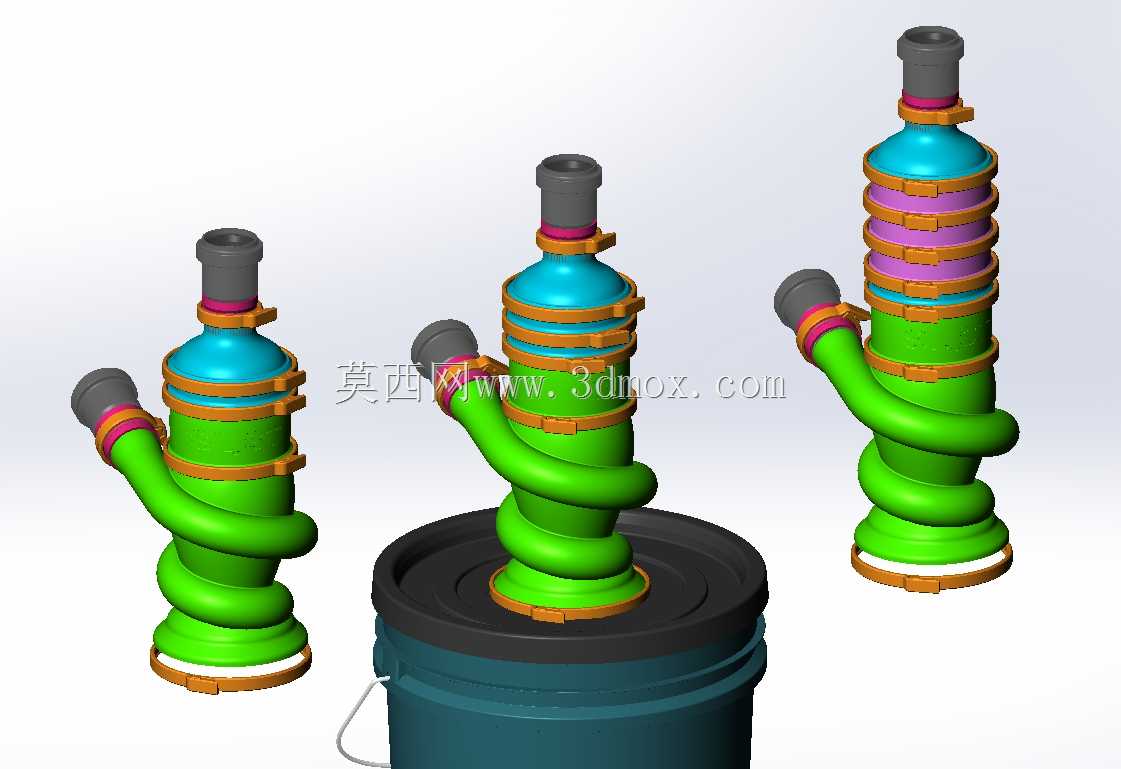

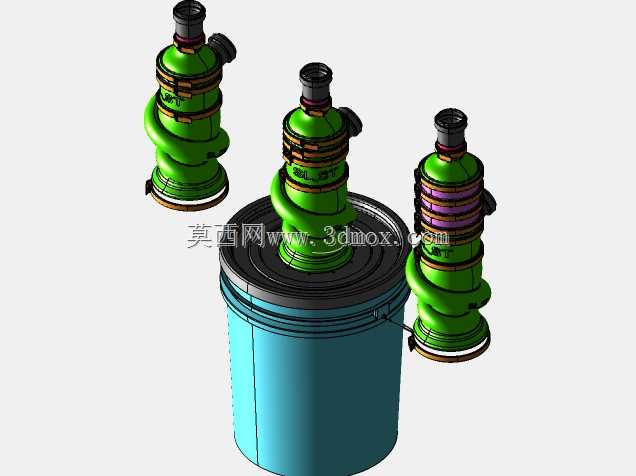

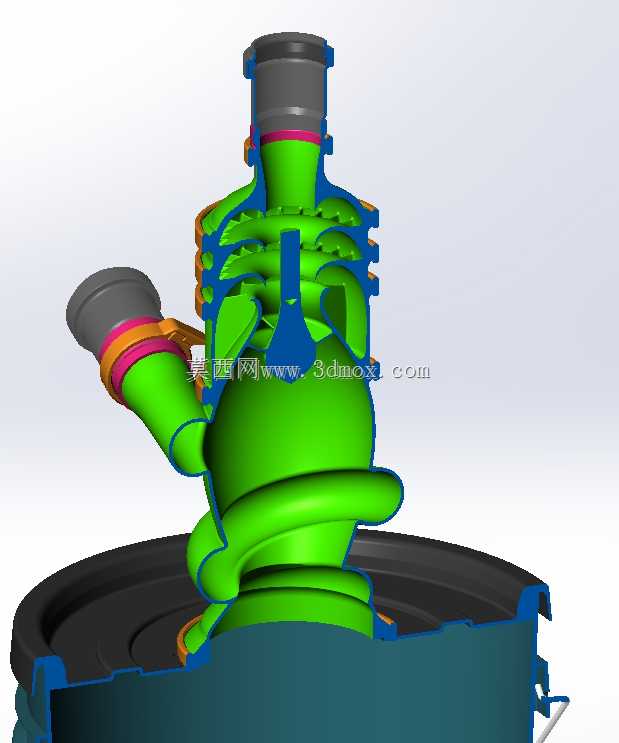

　　从结构设计来看，装置采用两级旋风分离构型，区别于单级旋风结构对细粉捕获率不足的问题，气流切向进入第一级旋流腔后，沿腔体内壁做高速螺旋运动，大粒径的木屑、金属碎屑、塑料颗粒在离心力作用下被甩向腔壁，沿壁面滑落至下方配套的集尘桶内；经过一级分离后的气流折返进入第二级旋流腔，通过更小的旋流半径提升离心加速度，对剩余气流中裹挟的细粒径粉尘进行二次捕获，整体分离效率相比同尺寸单级结构提升明显，针对10μm以上颗粒的分离表现能够满足多数小型作业场景的除尘需求。

　　接口部分配置了标准40mm管道接头，能够直接匹配市面主流的工业吸尘软管、小型风机出口管道，不需要额外制作转接头即可完成管路对接，降低现场安装的适配成本。旋流腔体之间采用弹簧圈卡接的适配器联轴器结构，这种连接方式没有采用传统的螺栓紧固或者螺纹旋合结构，日常需要清理腔体内部积尘、检查旋流叶片磨损情况时，不需要借助额外工具，直接按压卡接弹簧圈即可快速拆分各段腔体，清洁完成后对齐卡位即可完成装配；设备运行过程中，管路内的负压会作用在连接端面，压力越高连接结构的密封压合越紧密，完全不会出现运行中接口脱开、漏风泄压的问题，兼顾了快拆维护的便利性和运行状态的连接可靠性。

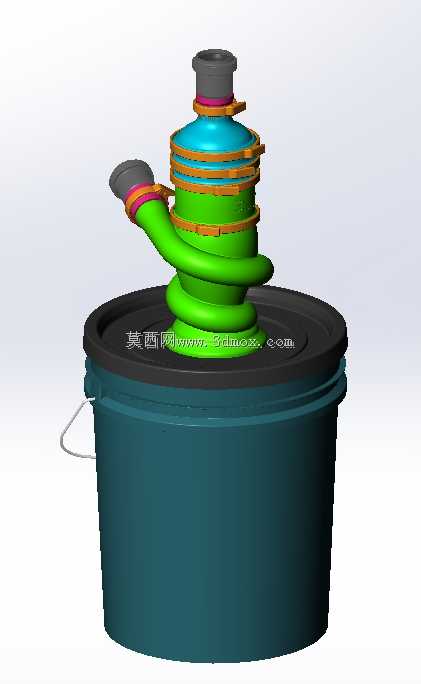

　　安装边界方面，装置整体坐落在标准圆形塑料集尘桶上，集尘桶采用带提手的密封结构，下方桶身直径适配常规10L-20L通用工业集尘桶规格，不需要定制专用集尘容器，用户可根据自身产尘量选择对应容积的桶体搭配使用；顶部排气接口为竖直向上布局，侧向进气接口为水平切向布局，安装时需要预留侧向软管的弯曲半径空间，整体安装高度不超过500mm，占用的工作台下方或者设备旁侧空间很小，不需要专门搭建大型安装支架，直接放置在平整地面即可稳定运行。

　　实际选型使用时需要注意，该装置作为前置分离单元使用，后端需要搭配对应的引风设备提供气流动力，适配的风量范围在100-300m³/h区间，过高的风速会导致旋流场紊乱，反而降低分离效率，过低的风速无法提供足够的离心力，会导致粉尘随气流逃逸。结构设计上所有旋流腔的内壁都做了光滑圆弧过渡，没有直角积尘死角，粉尘沿壁面滑落时不会出现卡滞搭桥的情况，长期使用不需要频繁拆开清理腔体积灰；各段腔体的连接位置都配置了密封胶圈，避免含尘气流从连接缝隙泄漏造成二次扬尘。

　　从建模逻辑来看，整个结构的参数化设计完全围绕实际加工和装配公差展开，所有卡接位置的配合间隙预留了0.2-0.3mm的安装余量，既能够保证快拆时的操作顺畅度，又不会因为间隙过大导致密封失效；管道接头的尺寸完全遵循通用吸尘管路的行业标准，和市面常见的软管、接头配件具备完全的互换性，用户在后续改造管路时不需要重新制作非标配件。旋流叶片的角度经过反复迭代调整，能够在保证气流顺畅通过的前提下最大化离心力作用，避免叶片角度不合理导致的风阻过大、能耗升高问题。
