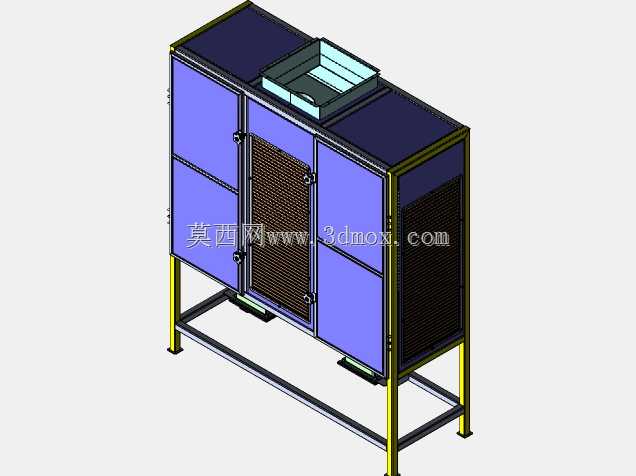

工业双舱立式空气过滤器柜结构设计

　　这款双舱立式过滤器柜主要面向工业车间的集中式空气净化场景，常见于五金打磨工位、粉体喷涂车间、木工开料作业区这类会持续产生悬浮粉尘、漆雾碎屑的生产区域，作为末端空气治理的核心柜体单元，承担进气均流、滤料承载、尘料收集的一体化功能，区别于小型单机滤尘设备，该柜体采用大容积双舱布局，可适配大风量通风系统的接入需求，单台即可覆盖200至300平方米作业区域的粉尘截留需求。从结构设计逻辑来看，整体采用型钢焊接框架作为承载主体，框架立柱与横撑均采用标准矩形方管制作，所有连接节点采用满焊后打磨整平的工艺，避免长期受风机负压牵拉出现焊缝开裂的问题，框架外侧的围护面板采用模块化快拆设计，每块面板通过侧边的快拆压扣与框架固定，无需专用工具即可拆卸，

　　方便后期更换内部滤材、检修舱内构件。柜体顶部设置集中式进风箱，进风箱采用上扩口式结构，可对接车间顶部的集尘主管道，含尘气流进入进风箱后会通过内部的导流板均匀分配到左右两个独立过滤舱内，避免单舱滤料负荷过高、出现局部过早透尘的问题；每个过滤舱内设置多层竖向排布的滤料安装槽，可根据处理粉尘的粒径特性适配不同等级的过滤单元，从初效的金属丝网拦截大尺寸碎屑，到中效的折叠滤料截留细颗粒粉尘，可灵活组合滤料层级，满足不同工况的过滤精度要求。柜体正面设置两扇对开式检修门，门体与框架之间粘贴连续式发泡密封胶条，关闭后通过多点式压紧锁扣锁紧，保证舱内负压状态下不会出现漏风逸尘的问题，检修门中部设置透明观察窗，

　　可在不开启柜门的情况下直接观察内部滤料的积尘状态，判断是否需要进行清灰或者滤料更换。柜体底部设置两个锥形集灰斗，每个灰斗对应一个过滤舱，滤料拦截下来的粉尘在自身重力以及脉冲反吹气流的作用下，会顺着锥面滑落到灰斗底部的排灰口，排灰口可对接集尘桶或者螺旋输灰装置，无需人工频繁进入舱内清灰，大幅降低运维过程中的粉尘接触风险。从安装边界尺寸来看，柜体整体宽度控制在2.4米以内，深度1.2米，整体高度2.8米，可直接放置在标准工业厂房的内部，无需额外破坏建筑结构，底部框架预留150毫米的架空高度，方便叉车转运以及底部排灰装置的安装对接，设备就位后仅需要通过膨胀螺栓将底部框架与地面固定，对接好进出风管道以及电控线路即可投入使用，

　　不需要复杂的现场拼装作业。设计过程中充分考虑了运维的便利性，所有易损件均采用市面通用规格，滤料安装槽的尺寸适配常规标准尺寸的过滤板，不需要单独定制特殊规格的耗材，降低用户后期的使用成本；柜体侧面预留了脉冲反吹装置的安装接口，可根据使用需求加装自动脉冲清灰系统，实现滤料的在线清灰，延长滤料的连续使用周期，减少停机维护的频次。在气流组织的设计上，进风箱内的导流板经过角度优化，可让进入两个舱体的气流偏差控制在5%以内，避免单侧舱体风速过高导致滤料受冲刷磨损过快，同时舱内的气流路径采用下进上出？不对，是上进下出的走向，含尘气流从顶部进入后向下扩散穿过滤料层，过滤后的洁净空气从柜体侧部的出风段汇集后排出，这种走向可让大颗粒粉尘在重力作用下直接沉降到灰斗内，减少滤料表面的积尘负荷，提升整体过滤效率。柜体的外表面采用静电喷塑处理，涂层厚度控制在60至80微米，可适应车间内潮湿、有轻微腐蚀性气体的使用环境，避免框架长期使用出现锈蚀掉漆的问题，所有外露的金属构件均做了倒角处理，没有尖锐的棱角，避免安装和运维过程中出现磕碰划伤的安全隐患。
