防倾倒万向节饮料杯托结构设计

　　日常户外作业、车载出行、船舶甲板作业等场景中，放置在平面上的罐装饮料常因载体晃动、平面倾斜出现倾倒泼洒问题，既会污染作业台面、电子设备，也会造成饮品浪费，这款杯托正是针对这类场景开发的承载固定结构。

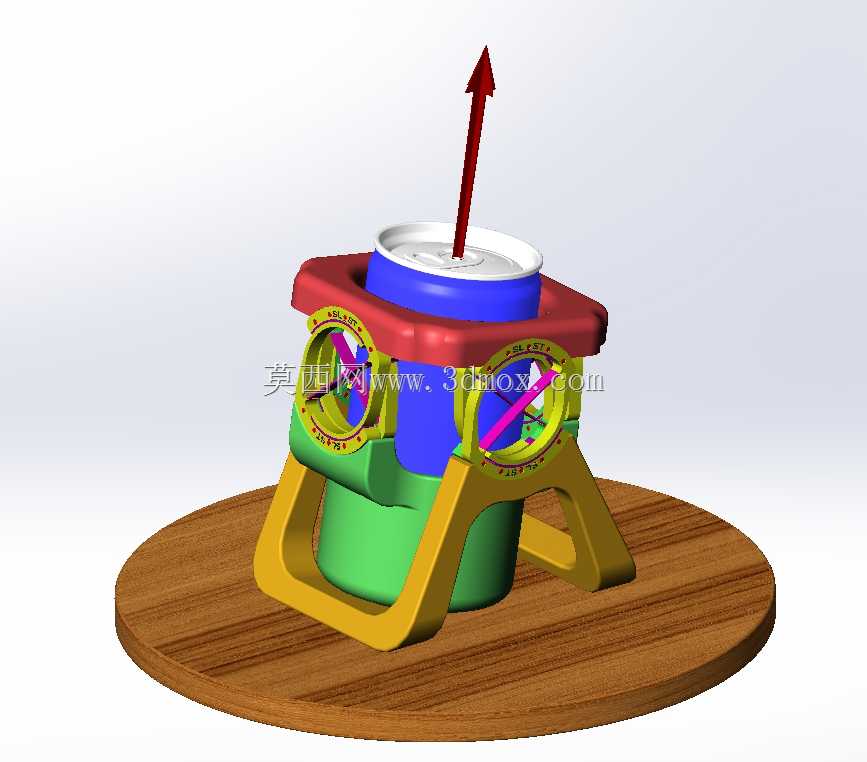

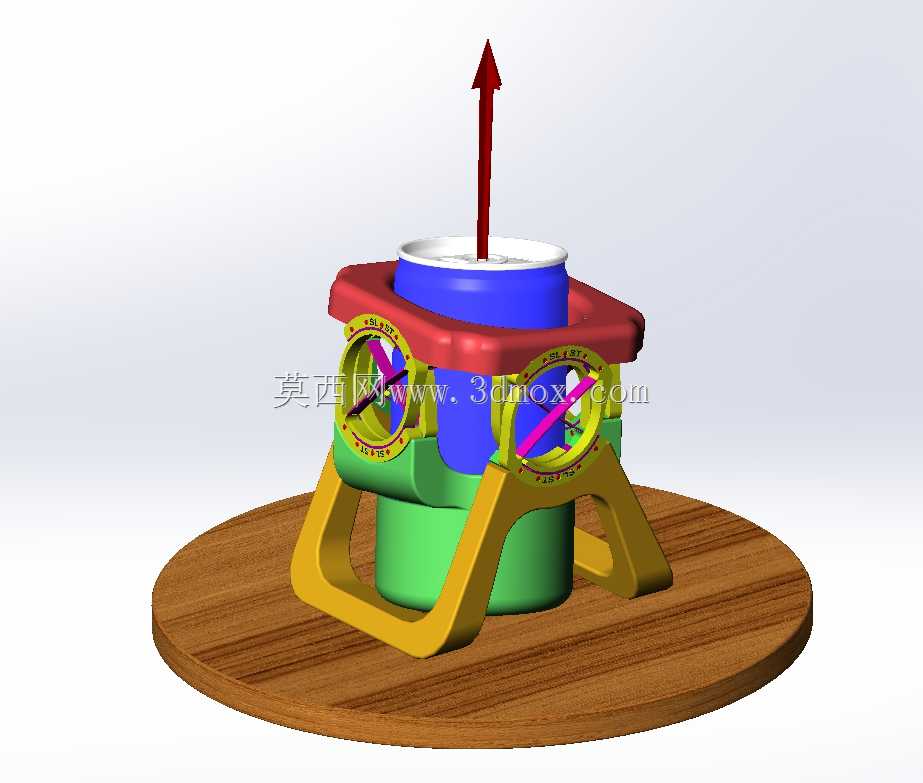

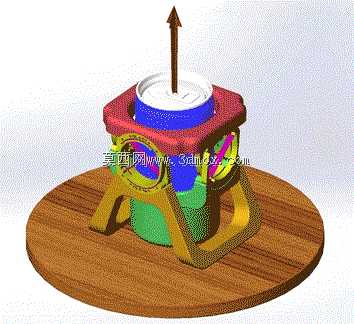

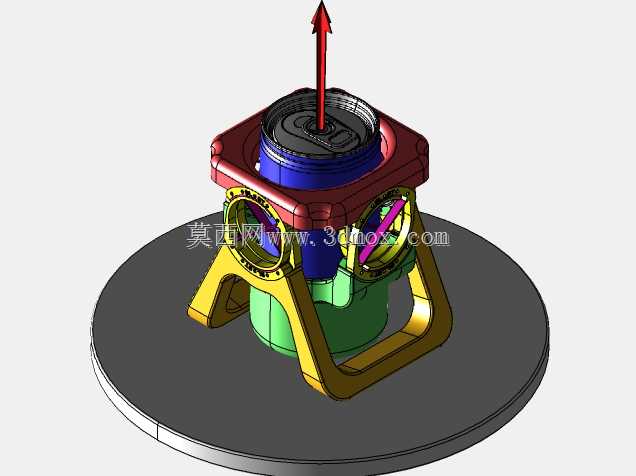

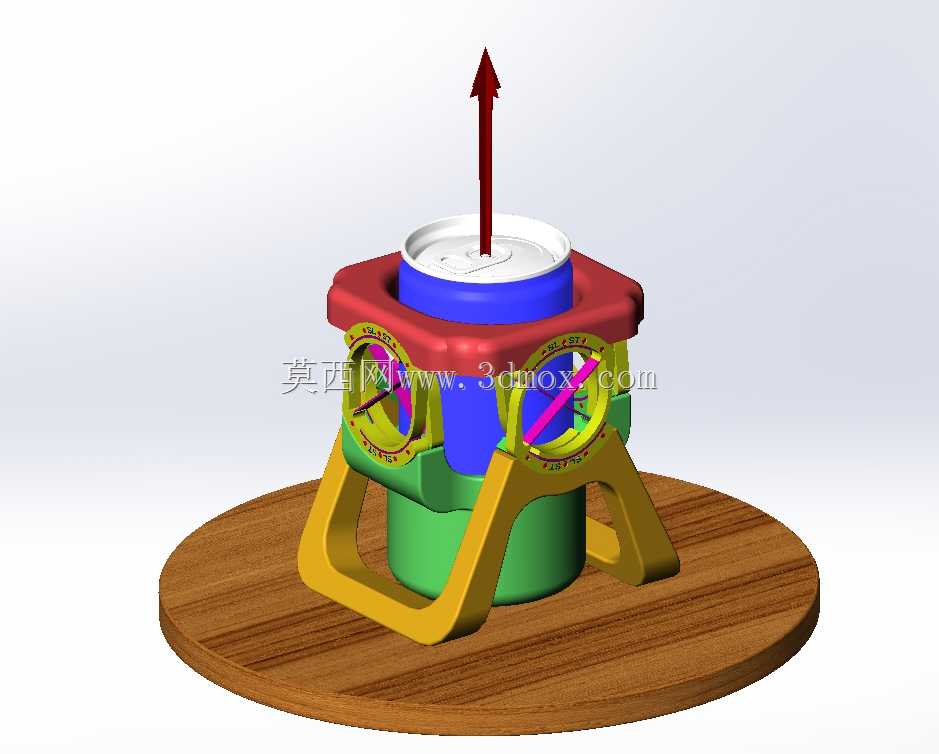

　　从功能实现逻辑来看，该结构核心依托两个挠性轴承构成的万向节机构实现自稳效果，当承载平面出现任意方向的倾斜、小幅颠簸晃动时，万向节结构会随外部姿态变化产生自适应转动，始终保持上部罐体承载位的竖直状态，从根源上避免罐内液体因倾斜角度过大从罐口溢出。区别于传统固定式杯架仅能适配固定直径罐体、无姿态补偿能力的缺陷，这款结构的承载位采用带限位凸缘的框式设计，上部的红色承载框设置了与标准罐装饮料外径匹配的环形限位边，罐体放入后可被周向限位，不会在转动过程中从承载位滑脱。

　　结构的支撑部分采用三角分布的支腿设计，三个支腿从下部万向节基座向外延伸至底部圆形安装板，形成稳定的三角支撑构型，底部安装板为整圆形平面结构，可直接放置在平整桌面、车载杯架位、户外便携桌板上，无需额外紧固件即可保持自身放置稳定性，若需要长期固定在特定位置，也可通过在圆形底板上预留安装孔位，采用螺丝紧固的方式与安装面刚性连接，适配颠簸幅度更大的作业场景。

　　设计过程中充分考虑了3D打印的加工可行性，所有结构件均采用无倒扣、无复杂内凹的构型，拆分后的单个零件均可通过普通FDM3D打印机直接打印成型，不需要额外添加支撑结构，打印完成后仅需使用普通快干胶水即可完成整体组装，不需要额外的金属紧固件、铰接轴类零件，大幅降低了制作门槛与成本。挠性轴承部分采用一体化的柔性铰接设计，通过结构本身的材料形变实现转动自由度，不需要额外装配轴承零件，既减少了装配工序，也避免了小零件丢失、铰接位卡滞的问题。

　　从安装边界尺寸来看，底部圆形承载板的直径控制在150mm范围内，整体结构高度在120mm左右，放入标准330ml罐装饮料后整体重心高度不超过180mm，万向节的转动角度范围可覆盖正负35度的倾斜场景，完全覆盖日常车载颠簸、船舶小幅横摇、户外桌面不平的常见倾斜幅度，不会因倾斜角度过大出现结构干涉、罐体触碰支撑腿的问题。上部承载框的内径适配标准易拉罐的66mm外径，同时框体边缘做了1.5mm的圆角处理，取放罐体时不会刮蹭罐身涂层，也避免了尖锐边角造成的磕碰损伤。

　　在实际应用中，这款结构除了承载罐装啤酒、碳酸饮料外，也可通过更换上部适配环，适配不同直径的水杯、瓶装饮品，拓展使用场景。结构的受力路径经过优化，罐体的重量通过上部承载框传递至万向节核心，再通过三个支腿均匀分散到底部安装板，单个支腿的受力载荷控制在普通PLA打印材料的许用应力范围内，即使长期承载满罐饮品也不会出现支腿变形、结构失效的问题。万向节的铰接阻尼经过适配调整，既可以在倾斜时灵活转动保持罐体竖直，也不会因阻尼过小出现罐体来回晃动的问题，转动过程无明显卡滞点，全角度转动顺滑，在连续颠簸场景下可快速回到竖直稳定状态，不会出现持续振荡导致液体晃出的情况。
