多爪折叠式户外战术攀爬钩结构设计

　　这款多爪折叠式战术钩的结构设计，核心围绕户外攀爬、应急拖拽、重物挂接三类高频使用场景展开，在结构冗余度与便携性之间做了针对性的平衡。从实际使用场景来看，这类构件常被应用在户外探洞作业、高空应急逃生、野外行进过程中的临时锚点搭建，也可作为重载背包的外挂挂点、临时绳索固定端使用，相比传统单爪固定钩，其折叠收纳后的体积仅为展开状态的三分之一，可直接挂载在腰带、战术背心上，不会对行进动作产生剐蹭干扰。

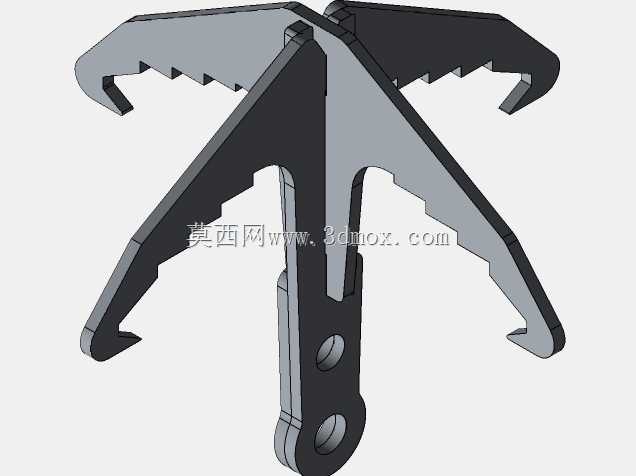

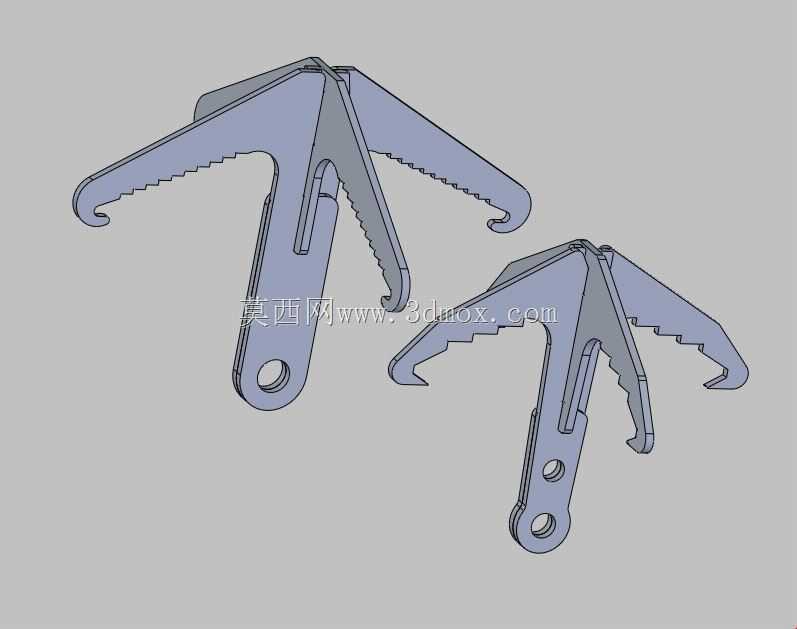

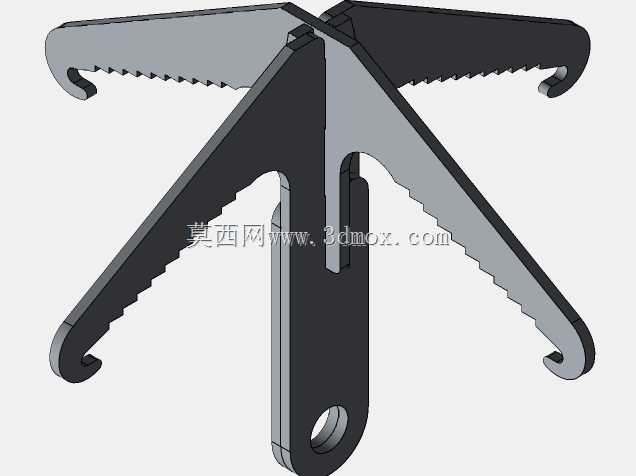

　　从功能特性层面看，该构件采用四爪对称铰接布局，每片钩爪都可绕中心铰接轴独立转动，使用时可根据锚点的外形轮廓调整单爪的张开角度，不管是卡入岩石缝隙、勾住建筑突出棱边、挂接管状构件，都能保证至少两片钩爪与锚点形成稳定的受力接触，避免单爪受力时出现滑脱风险。每片钩爪的内侧都加工有连续的锯齿形咬合齿，齿形角度经过受力校核，当钩爪承受纵向拉力时，锯齿会在载荷作用下进一步嵌入接触的锚点表面，增大接触摩擦力，即便是表面相对光滑的金属管、混凝土棱边，也能形成足够的咬合阻力，不会出现受力后滑移脱钩的问题。钩爪末端做了圆弧过渡的弯钩处理，弯钩的曲率半径适配常规安全绳、织带的直径范围，挂接绳索后不会对绳体产生剪切式的硬切割，避免绳索在受力时被钩尖割断。

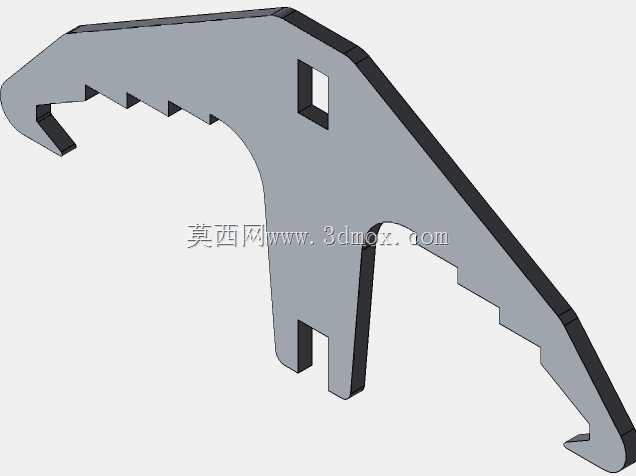

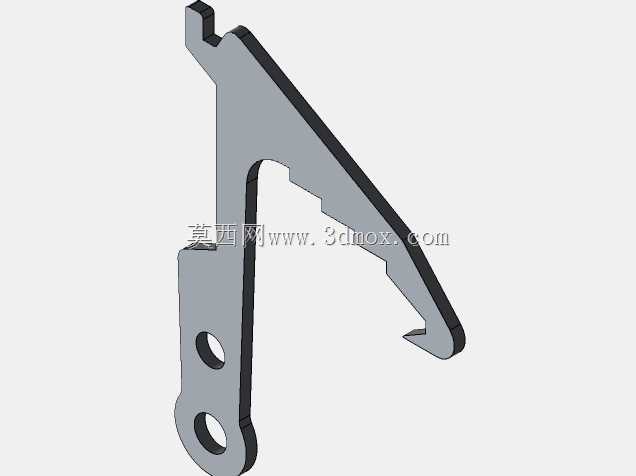

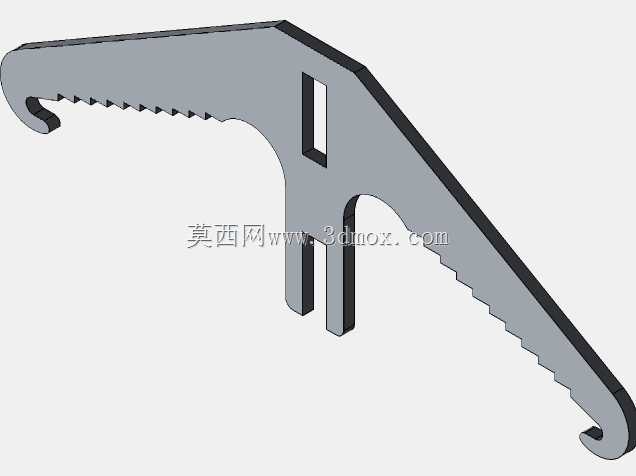

　　设计思路上，整体采用单片冲压式钩爪叠加中心铰接轴的装配结构，没有多余的分体式锁紧零件，依靠钩爪根部的弧形限位槽控制单爪的最大张开角度，当任意一片钩爪张开到最大工作角度时，限位槽会与中心轴的限位平面卡合，避免钩爪过度外翻导致整体结构失稳。中心铰接位置采用叠片式铆接结构，铆接的预紧力经过调试，既可以保证钩爪在无外力时能保持调整后的角度，不会因为自重随意晃动，又能在需要调整角度时用单手就可以掰动钩爪切换开合状态，不需要额外工具辅助操作。钩体的尾部设计有两个不同直径的贯通安装孔，小孔可直接穿入钥匙环、快挂扣实现随身挂载，大孔可穿入直径8mm以内的安全绳、织带，也可通过螺栓将钩体固定在其他设备表面作为固定挂点使用，安装边界的适配性较强。

　　从尺寸边界来看，单组钩体展开后最大外接圆直径控制在120mm以内，折叠后整体轮廓尺寸不超过80mm40mm12mm，单片钩爪的板材厚度选用4mm的高强度结构钢，整体额定静载荷可达到15kN，满足单人攀爬加随身装备的总载荷安全冗余要求。钩体的所有外露棱边都做了R1.5的圆角钝化处理，没有尖锐的加工毛刺，日常携带时不会划破衣物或者划伤皮肤，铰接位置的配合间隙控制在0.2mm以内，既不会因为间隙过大导致钩爪晃动产生异响，也不会因为间隙过小在户外进入泥沙后出现卡滞，即便在泥泞、多尘的环境下使用，只需要简单冲洗就可以恢复正常的转动功能。

　　在结构强度校核层面，每片钩爪的受力薄弱位置都做了局部加宽处理，尤其是弯钩根部与铰接位置的连接段，截面厚度比钩爪其他位置增加了20%，避免大载荷下出现应力集中导致钩爪断裂。锯齿的齿尖做了0.5mm的钝化处理，不会因为齿尖过脆在受力时崩裂，同时也能保证足够的咬合深度。中心铰接轴采用台阶式铆接结构，轴的两端做了翻边铆合处理，不会因为反复开合转动出现轴体松脱的问题，整体结构没有易损的小零件，长期重复使用也不需要频繁更换配件。
