FPV摄像机三轴挠性悬挂减震结构

　　这套结构针对FPV航拍场景下的画面抖动痛点设计，核心解决飞行过程中机体高频振动、机动动作带来的镜头晃动、突发气流冲击造成的画面偏移问题，适配各类穿越机、小型航拍无人机的前置摄像头安装需求，能在大机动飞行动作下维持镜头光轴的稳定指向，避免画面出现果冻效应、高频震颤糊片等影响航拍素材质量的问题。

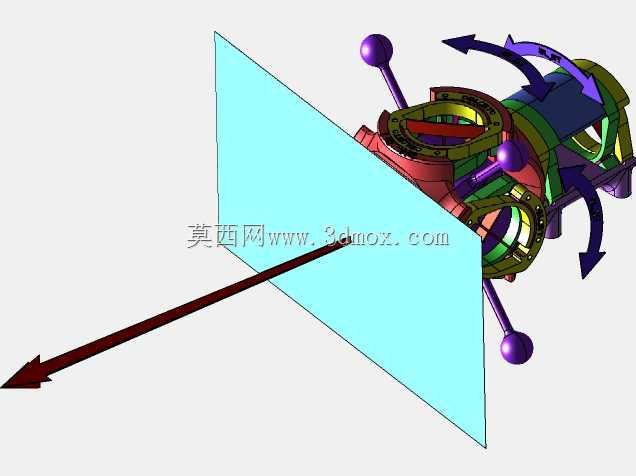

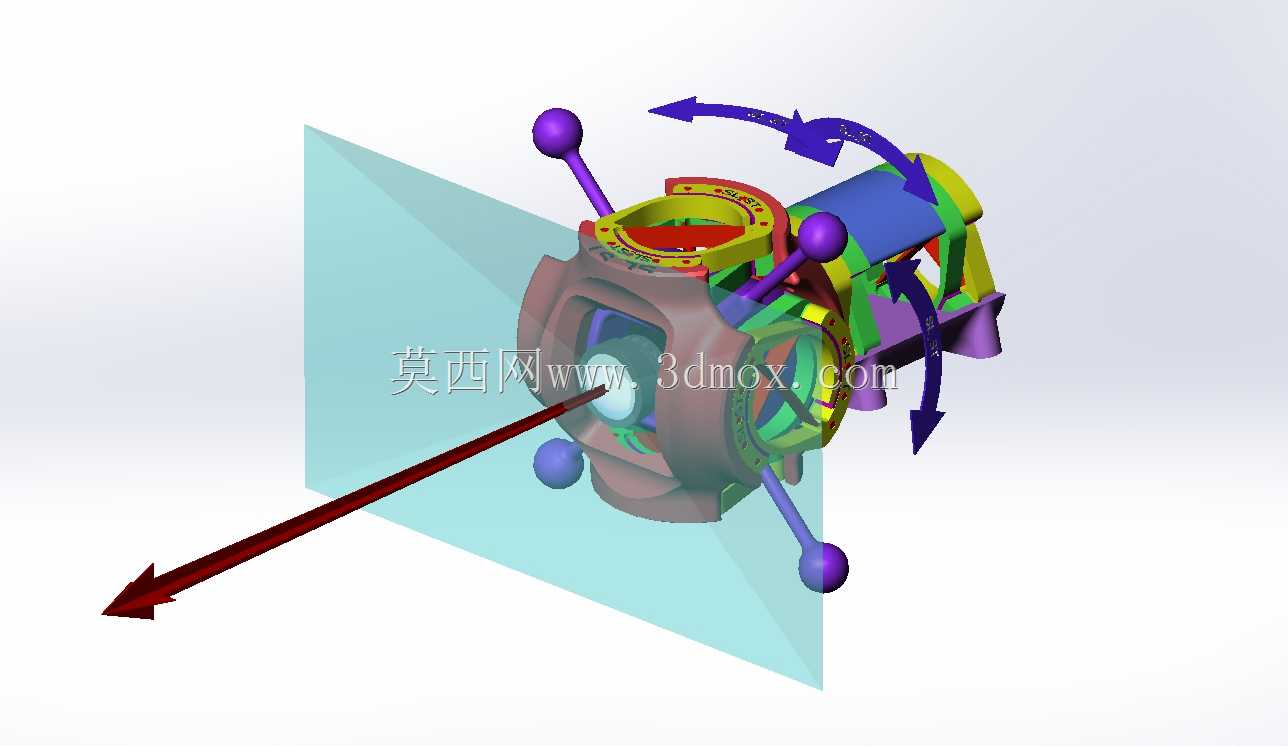

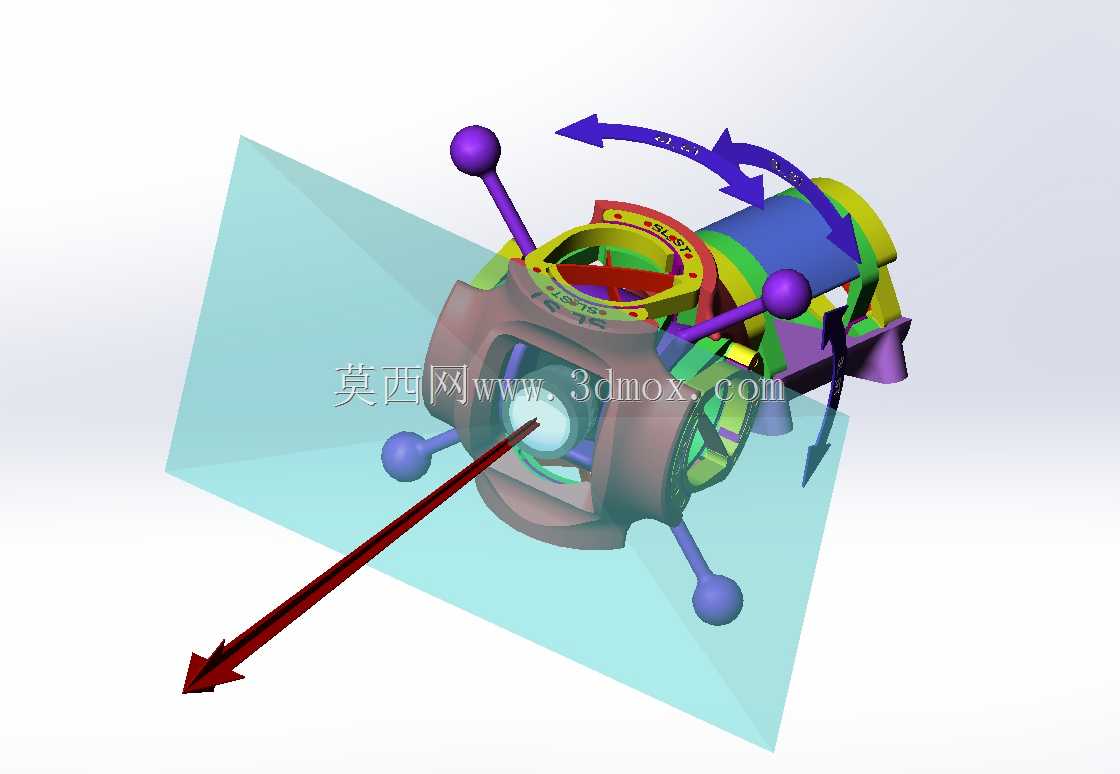

　　从功能实现逻辑来看，整个悬挂采用三轴解耦设计，三个转动自由度分别对应镜头的俯仰、横滚、偏航方向的姿态补偿，每个自由度的转动副都集成了挠性轴结构与内置粘滞阻尼单元，区别于传统云台的刚性轴承加弹簧复位结构，挠性轴依靠自身材料的弹性形变实现无间隙转动，完全消除了轴承配合间隙带来的微小晃动，同时内置的粘滞阻尼可以根据不同飞行场景的振动频率调整阻尼系数，快速吸收机体传递过来的冲击能量，避免镜头出现往复震荡。整个结构没有额外的电子控制元件与驱动电机，属于被动式稳定结构，不需要额外供电与控制信号接入，整体重量远低于同规格的电子云台，非常适合对载重极其敏感的小型FPV穿越机使用，不会额外增加飞行负担，也不会因为电子元件故障导致稳定功能失效。

　　设计过程中充分考虑了3D打印的工艺可行性，所有零件都做了打印工艺优化，不存在小于0.8mm的薄壁结构，也没有需要支撑才能打印的倒扣封闭结构，所有配合面都预留了0.2mm的打印间隙，即便是使用普通FDM桌面级3D打印机，采用常规PLA、PETG耗材也能直接打印装配，不需要额外的后处理工序。结构的安装边界做了通用化设计，底座预留了标准的20mm间距安装孔位，适配绝大多数FPV机架的前置摄像头安装位，镜头固定位兼容市面上主流的19mm宽度FPV摄像头，不需要额外定制转接件就能直接替换原有固定支架。

　　从尺寸参数来看，整个悬挂结构装配完成后最大外轮廓尺寸为42mm×38mm×35mm，整体重量控制在12g以内，安装后镜头光轴高度与原有机架摄像头安装位高度差不超过2mm，不会影响原有飞行的重心配平。三个自由度的转动角度都做了机械限位，俯仰方向转动范围为±25°，横滚方向转动范围为±20°，偏航方向转动范围为±15°，既满足飞行过程中姿态补偿的角度需求，也避免转动角度过大导致镜头磕碰机架、或者连接线被扯断的问题。挠性轴的直径经过反复迭代验证，选用1.5mm直径的TPU柔性耗材打印时，既能提供足够的支撑刚度维持镜头在静态下的水平位置，又能在受到振动时产生合适的形变量过滤高频振动，配合内置的粘滞阻尼腔，填充阻尼脂后可以将200Hz以内的机体振动衰减90%以上，即便是做全油门急加速、大角度翻滚、破风飞行这类剧烈动作，镜头也能维持稳定的指向，拍摄出平滑流畅的画面。

　　在实际装配调试过程中，不需要复杂的校准工序，只需要将摄像头固定在悬挂的镜头座上，将底座固定在机架安装位，调整阻尼脂的填充量就能适配不同重量的摄像头，针对重量在10g以内的微型摄像头，填充0.2ml阻尼脂就能达到最佳的减震效果，针对15g左右的稍大摄像头，可以适当增加阻尼脂填充量到0.3ml，避免刚度过低导致镜头下垂。整个结构的零件数量只有7个，除了挠性轴采用柔性耗材打印之外，其余结构件都可以采用刚性耗材打印，装配时不需要螺丝等额外紧固件，依靠零件之间的卡扣配合就能完成组装，拆装维护非常方便，在零件出现损坏时可以单独打印替换损坏的零件，不需要更换整个结构。
