Y型布局三旋翼航拍飞行器结构设计

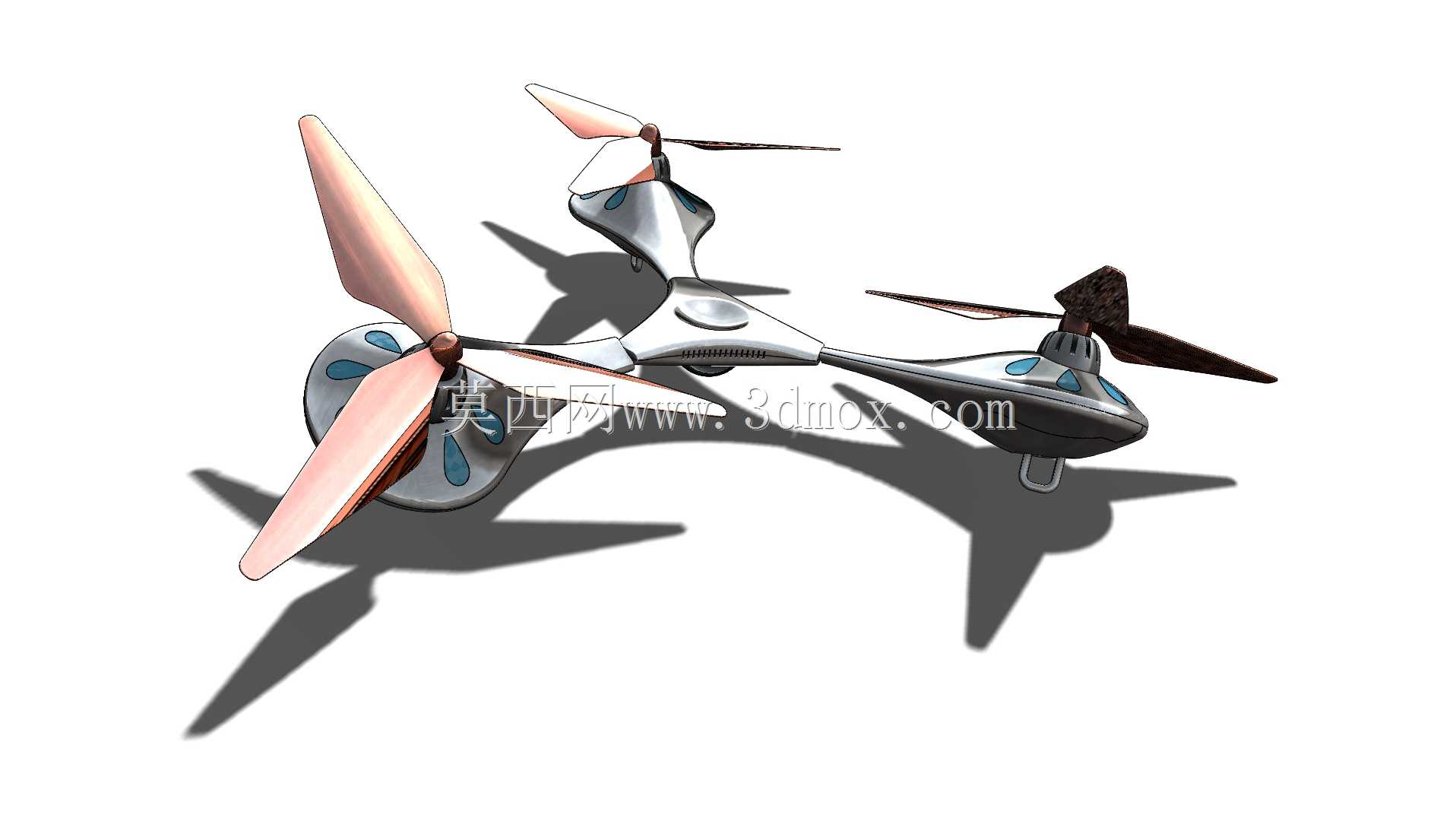

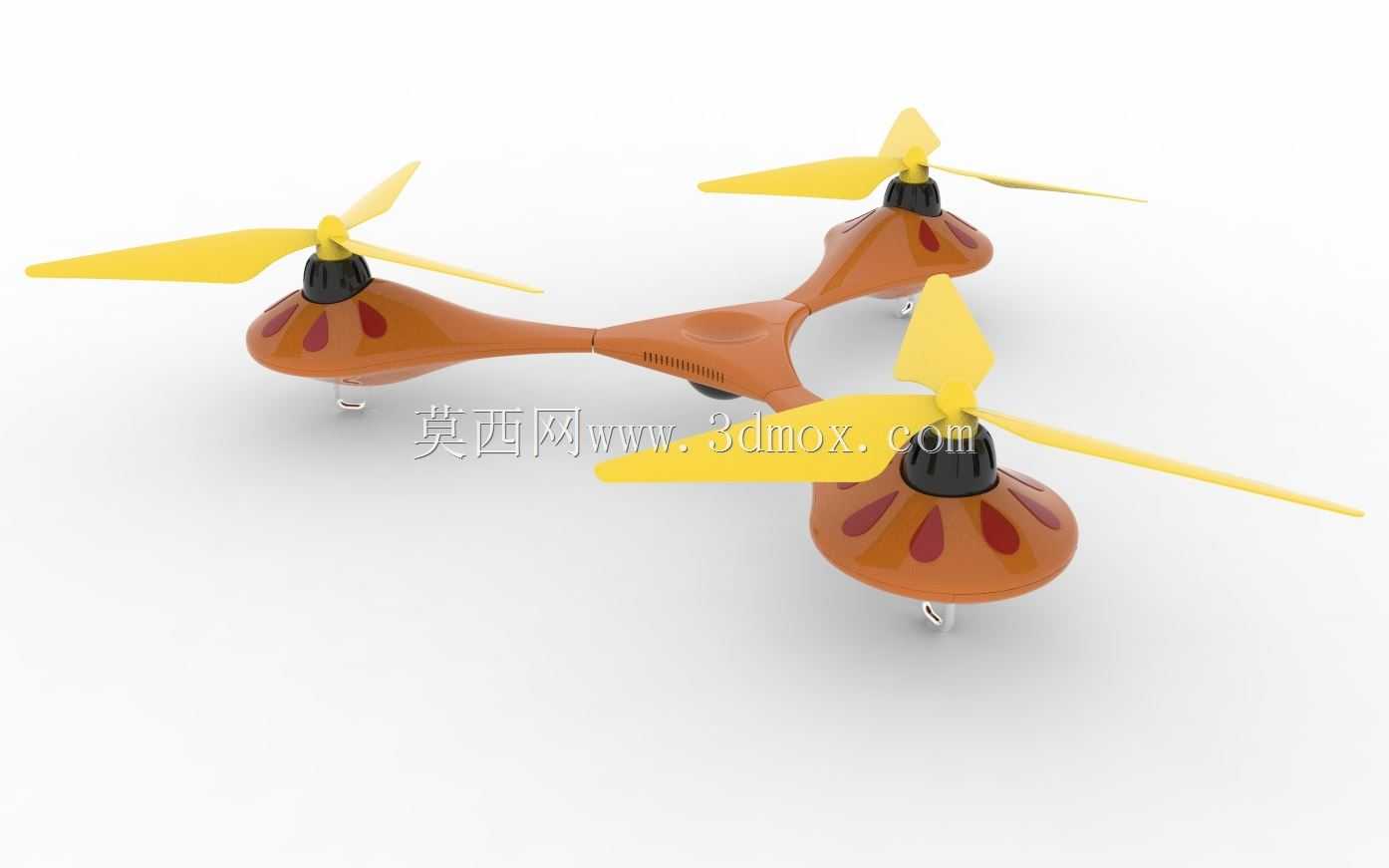

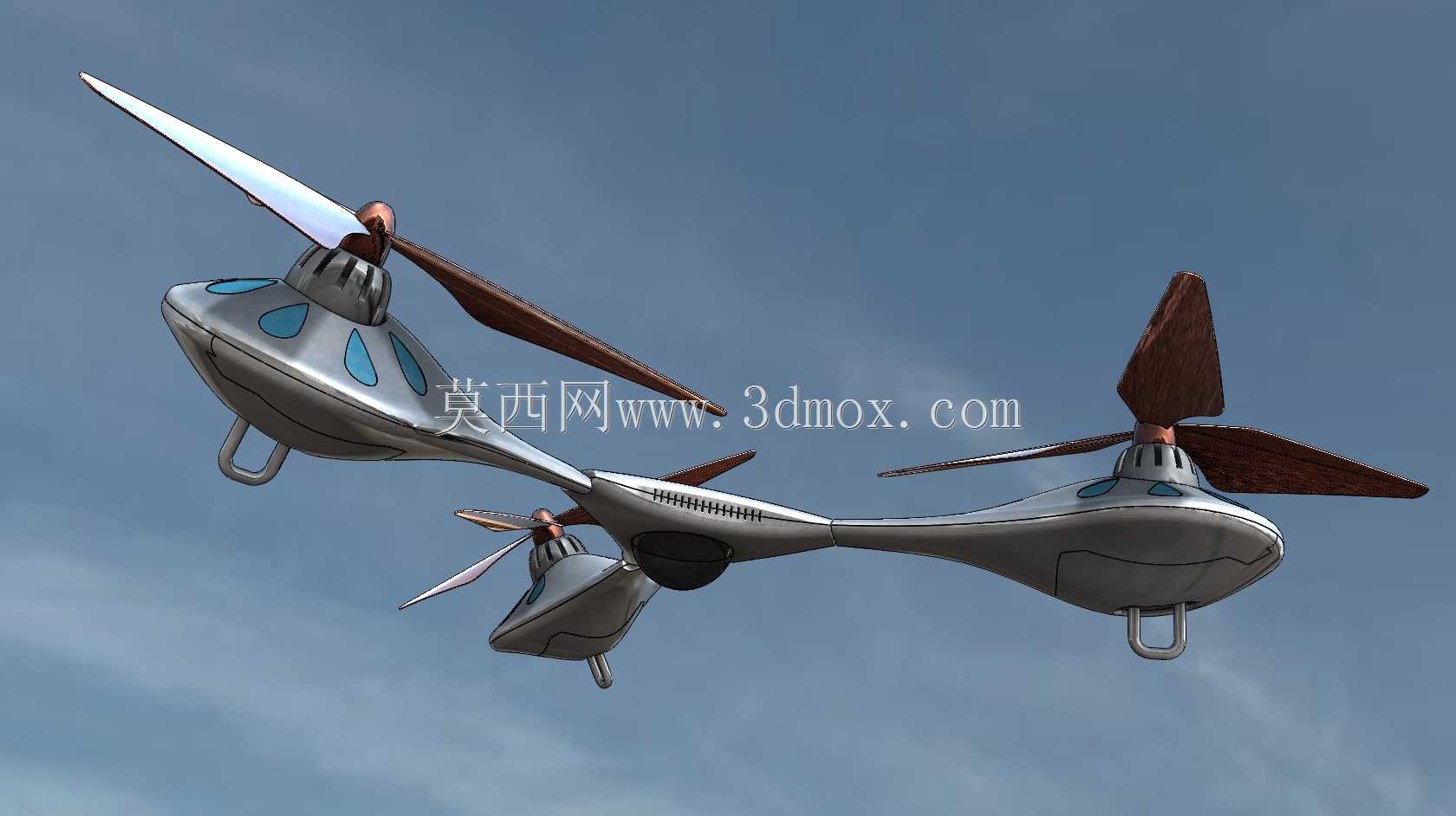

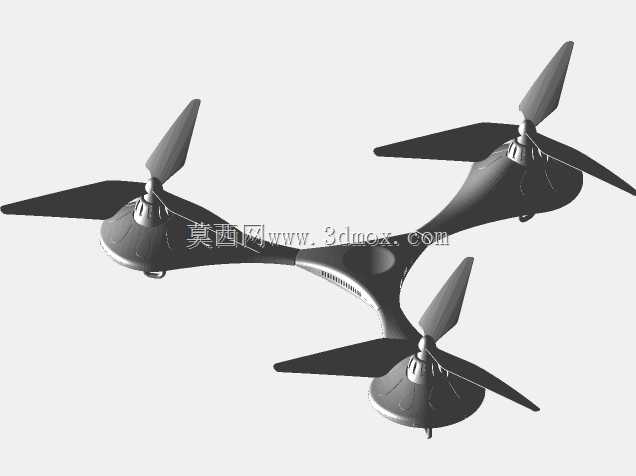

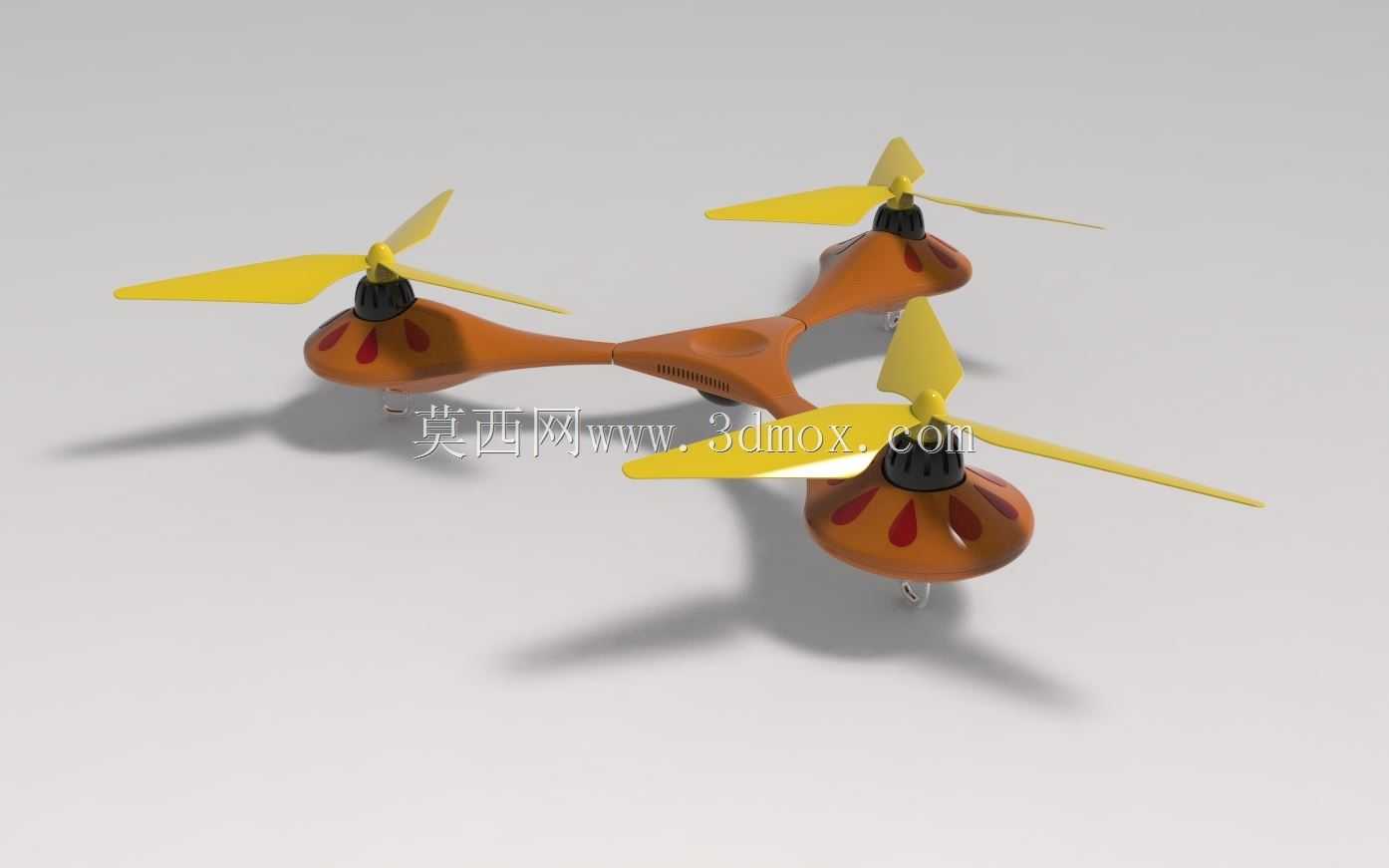

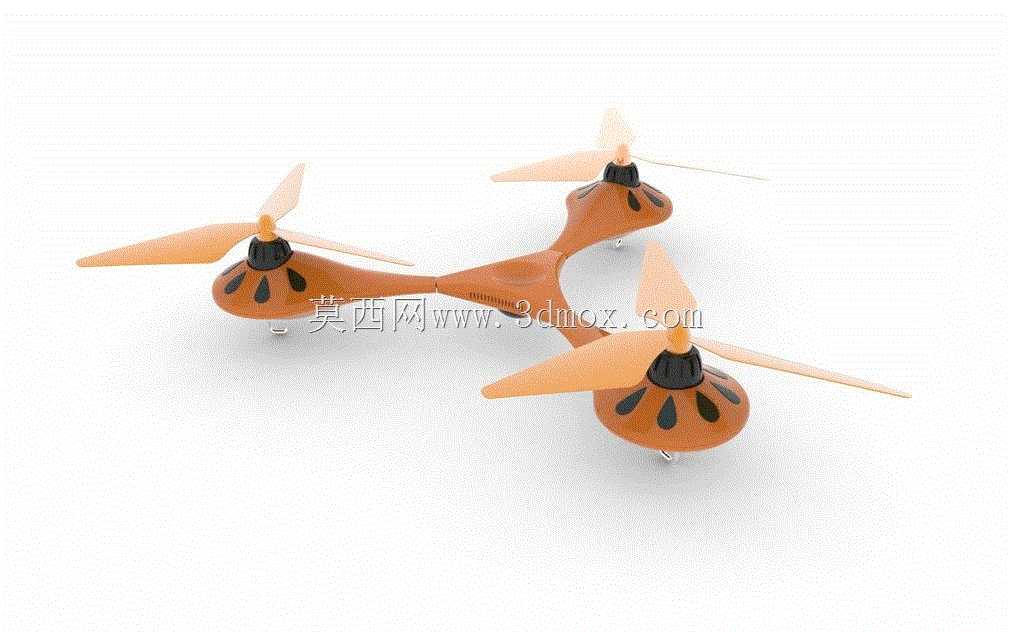

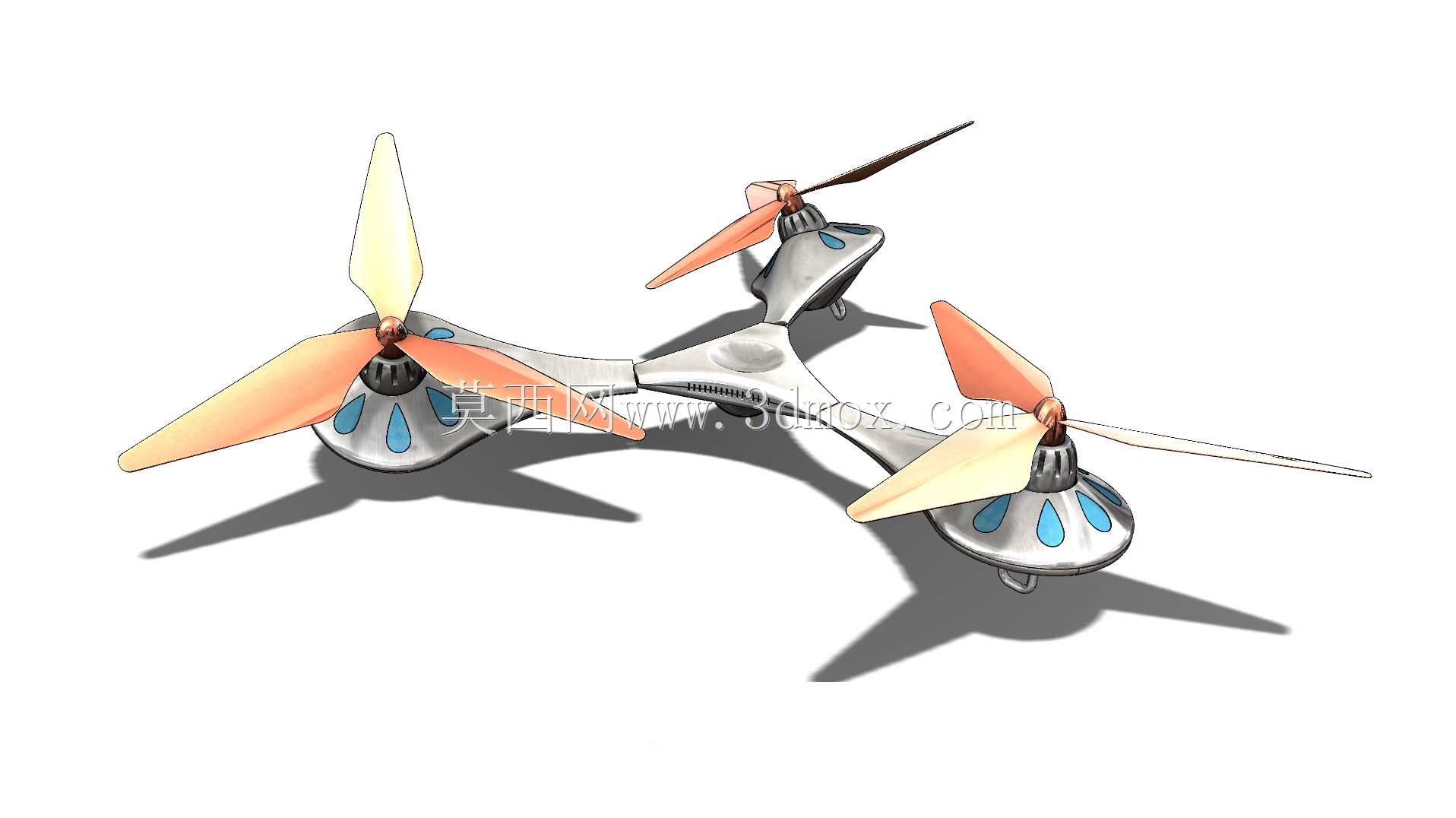

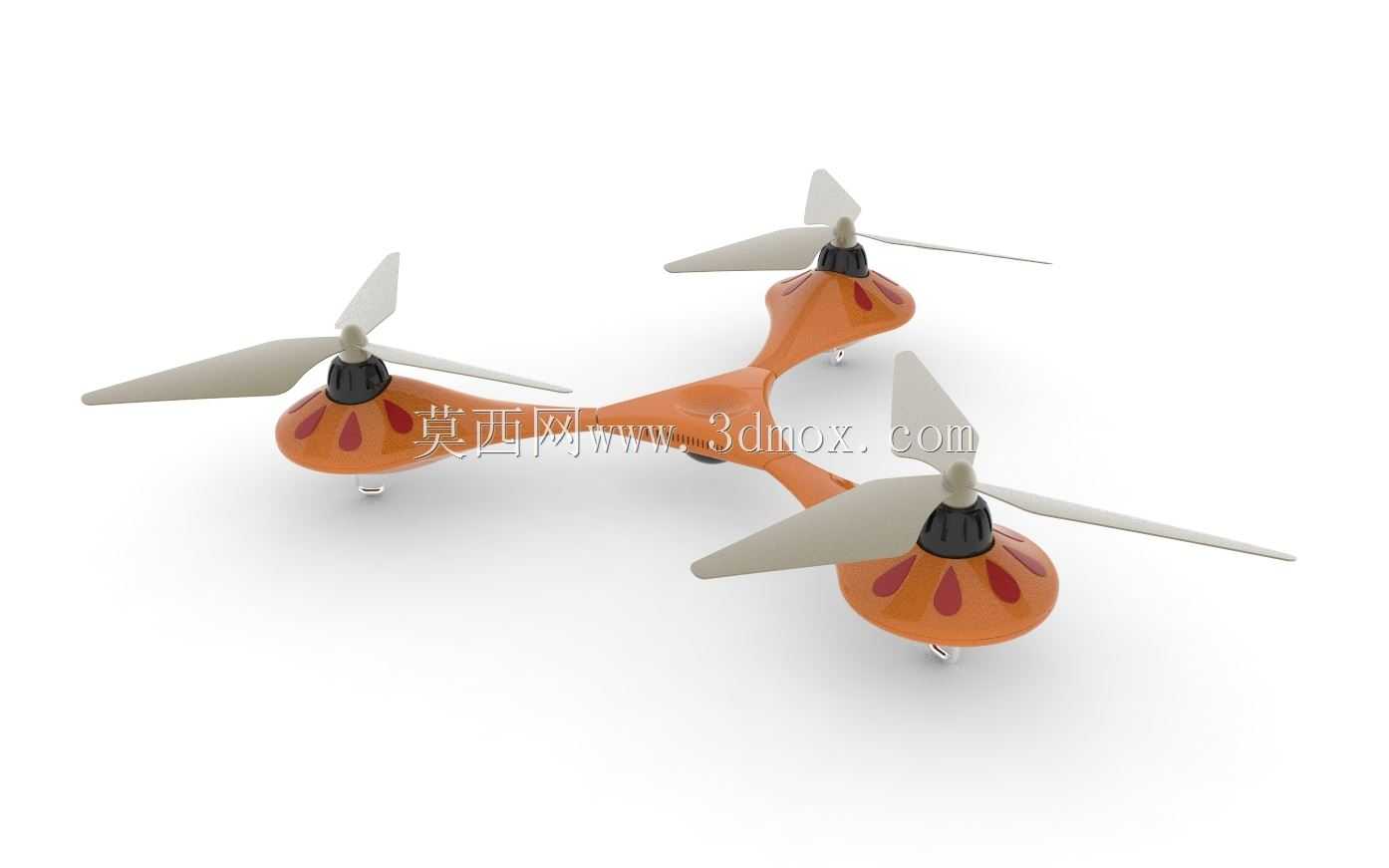

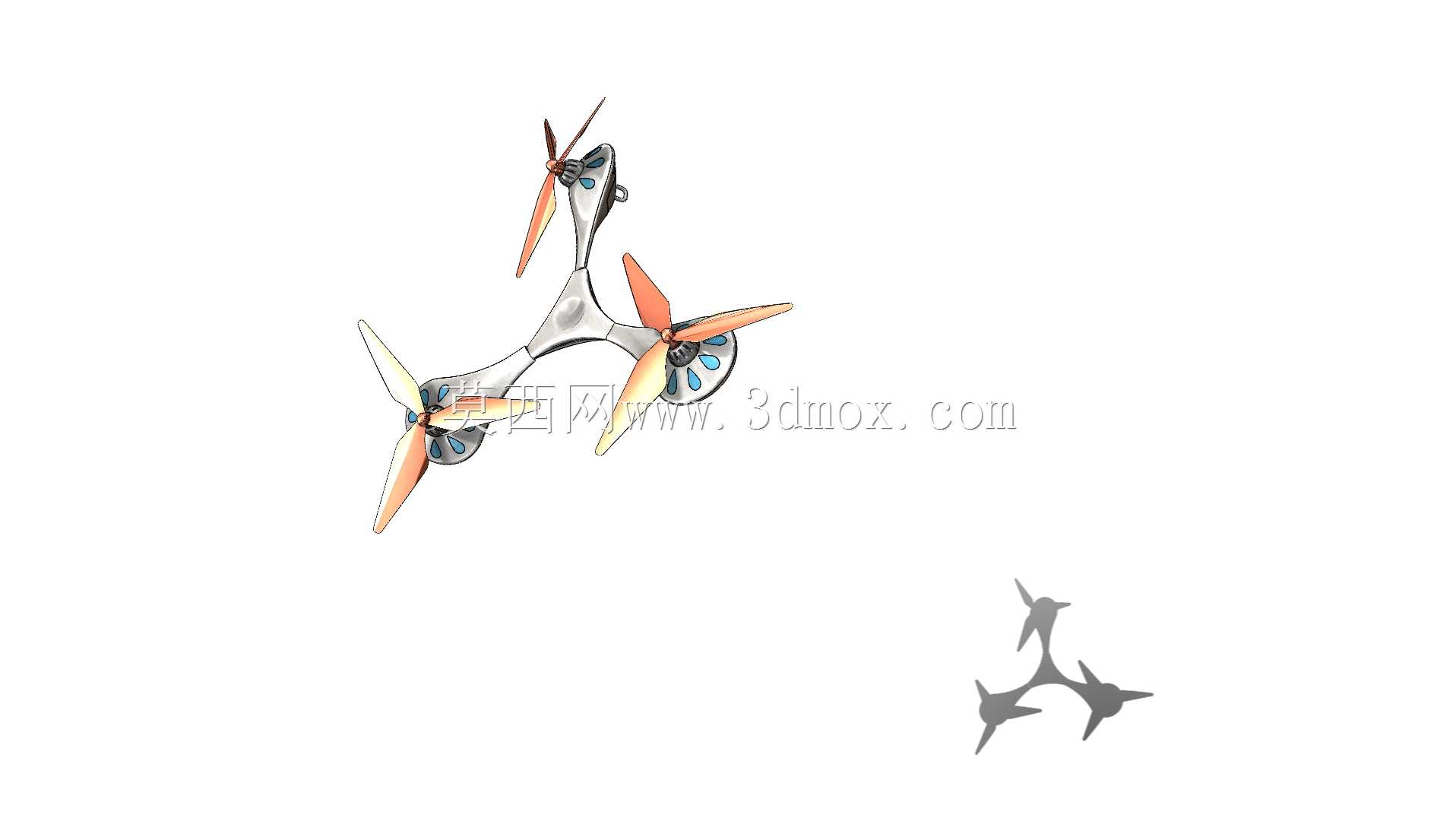

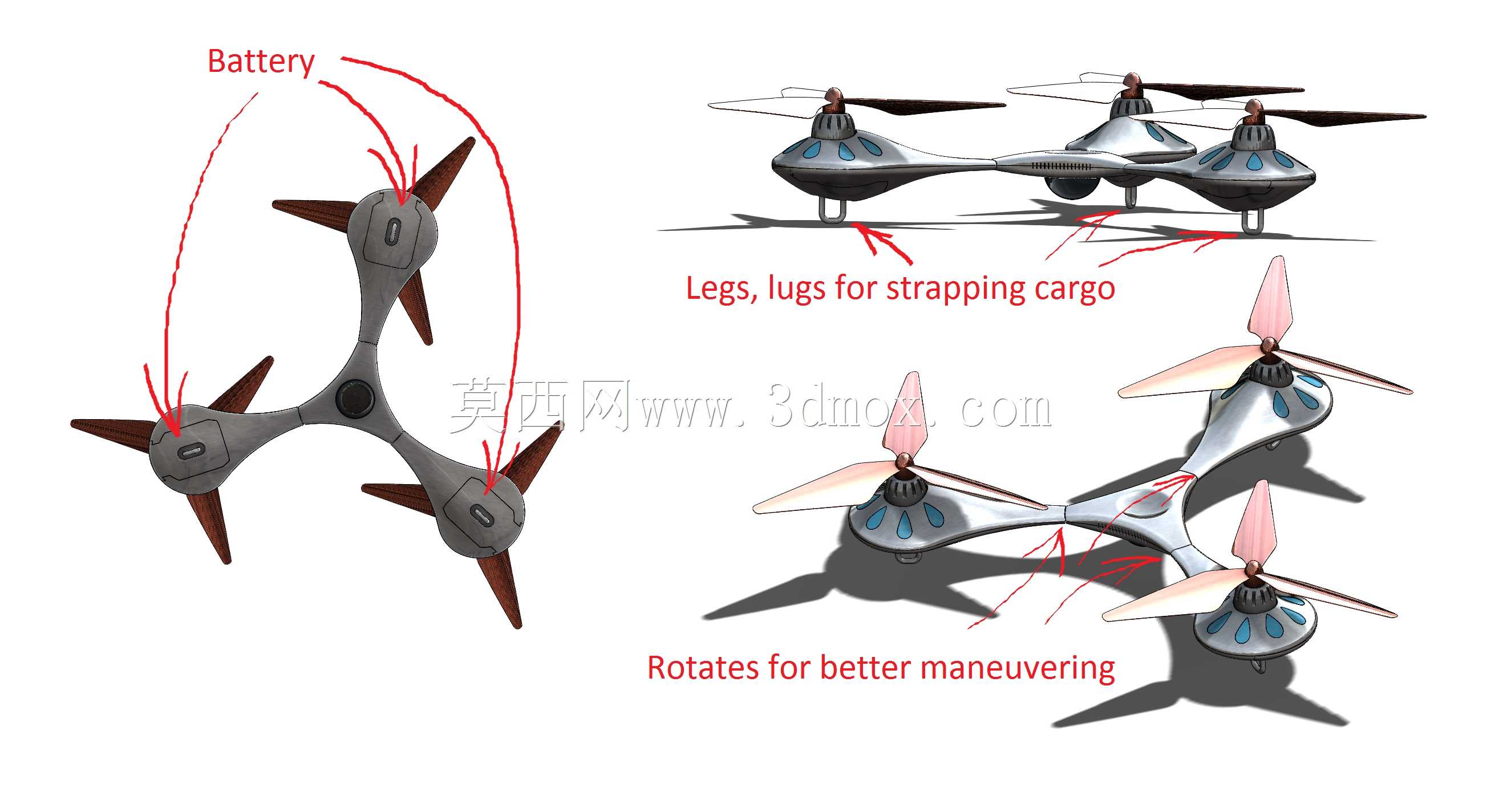

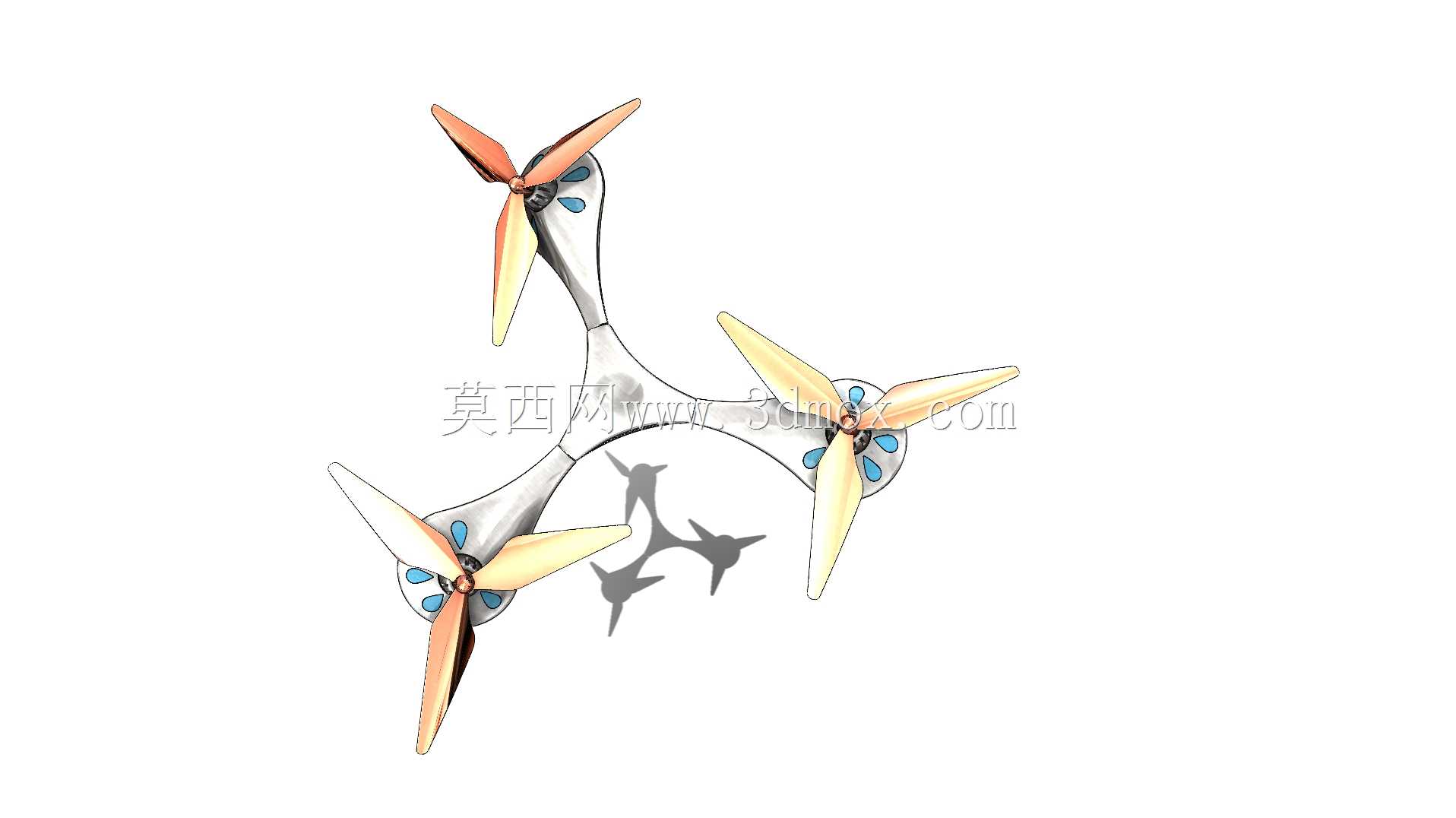

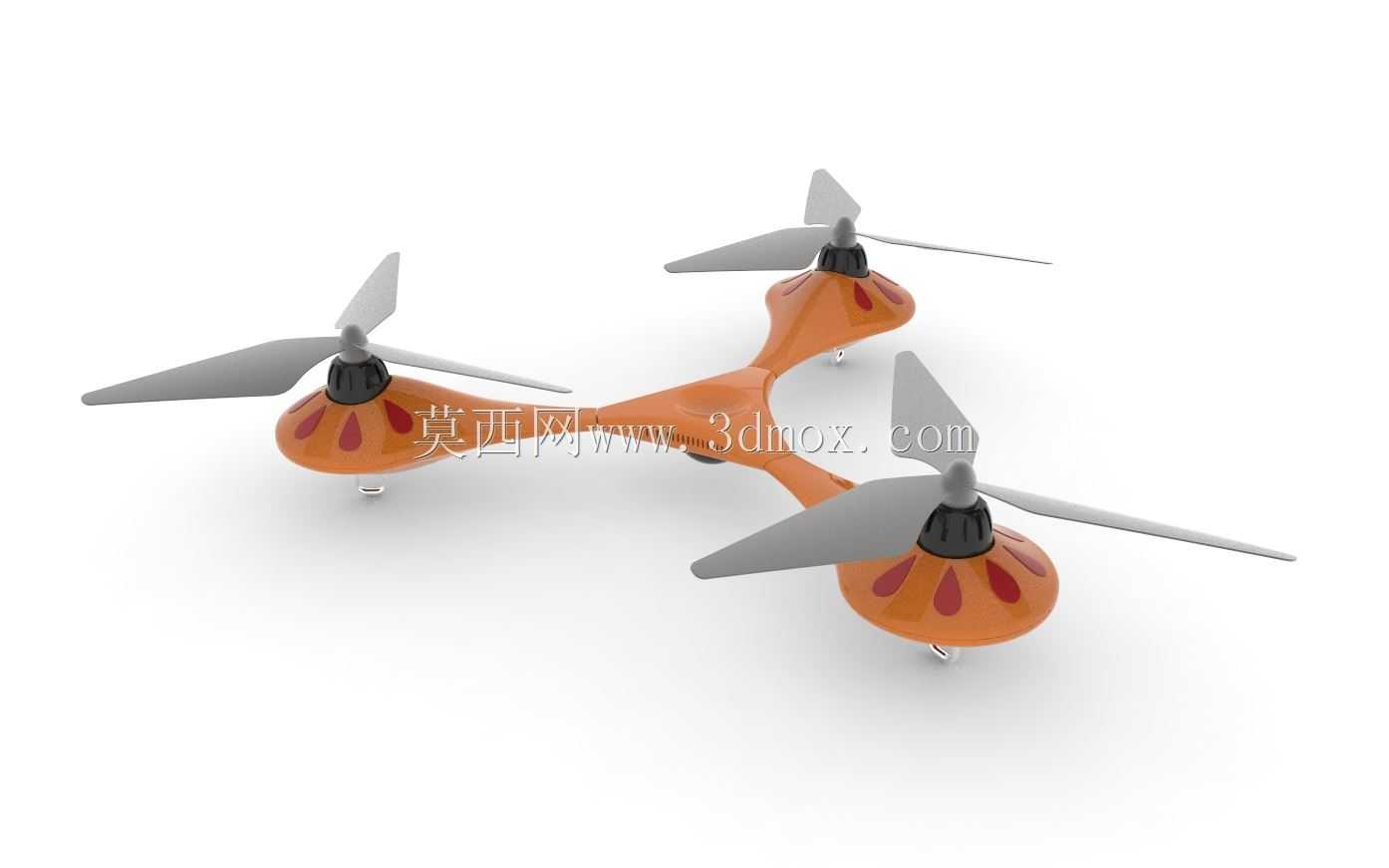

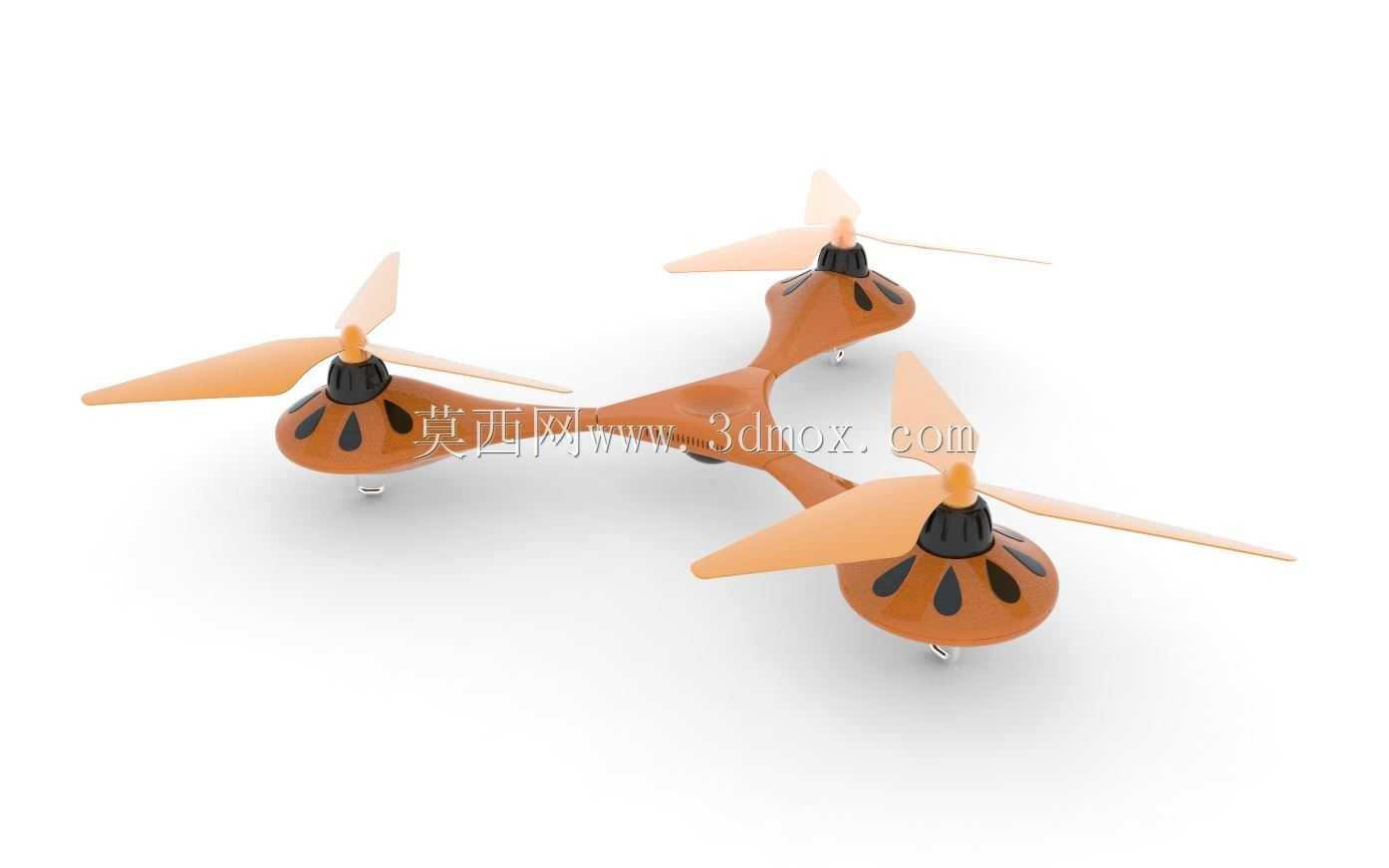

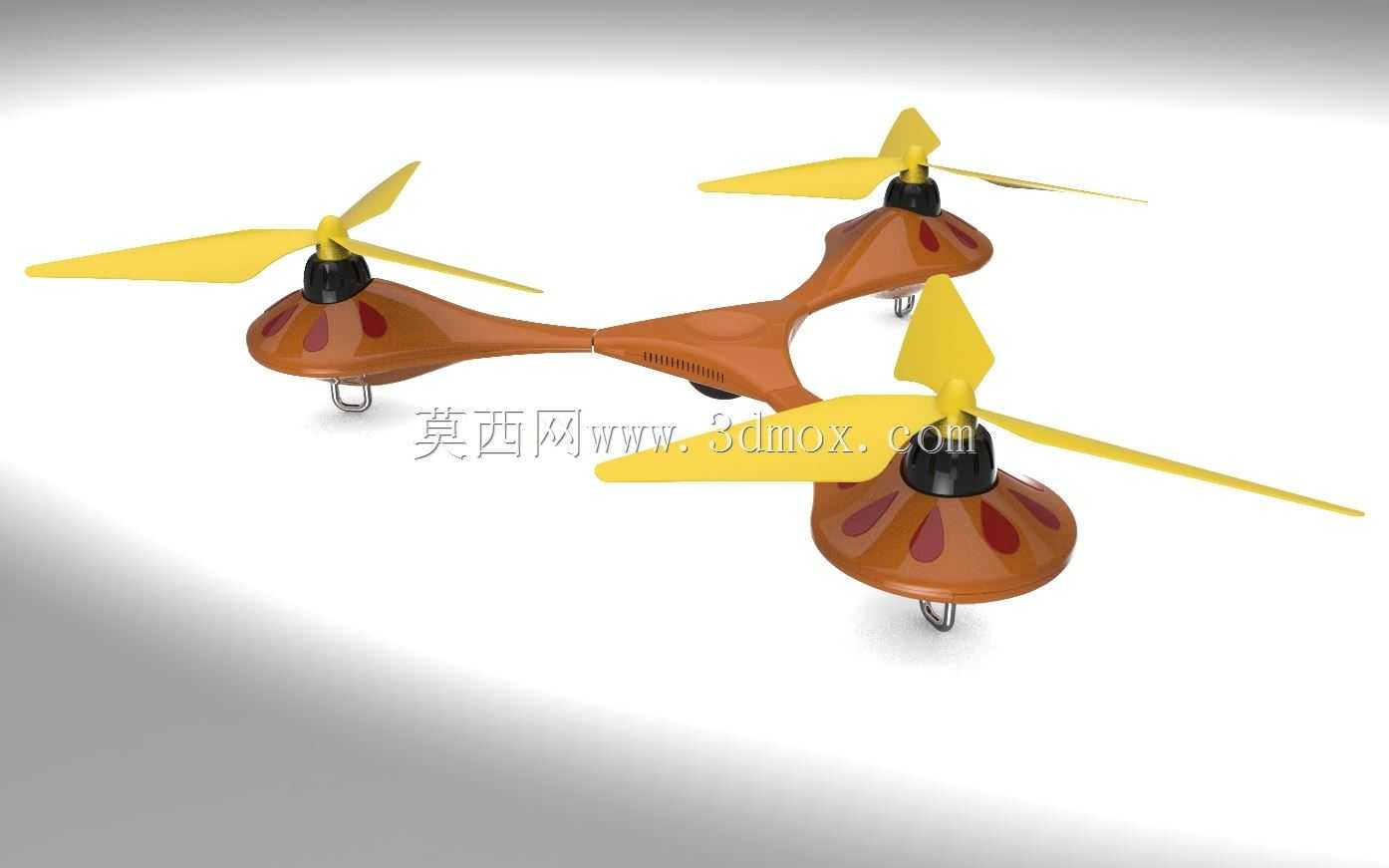

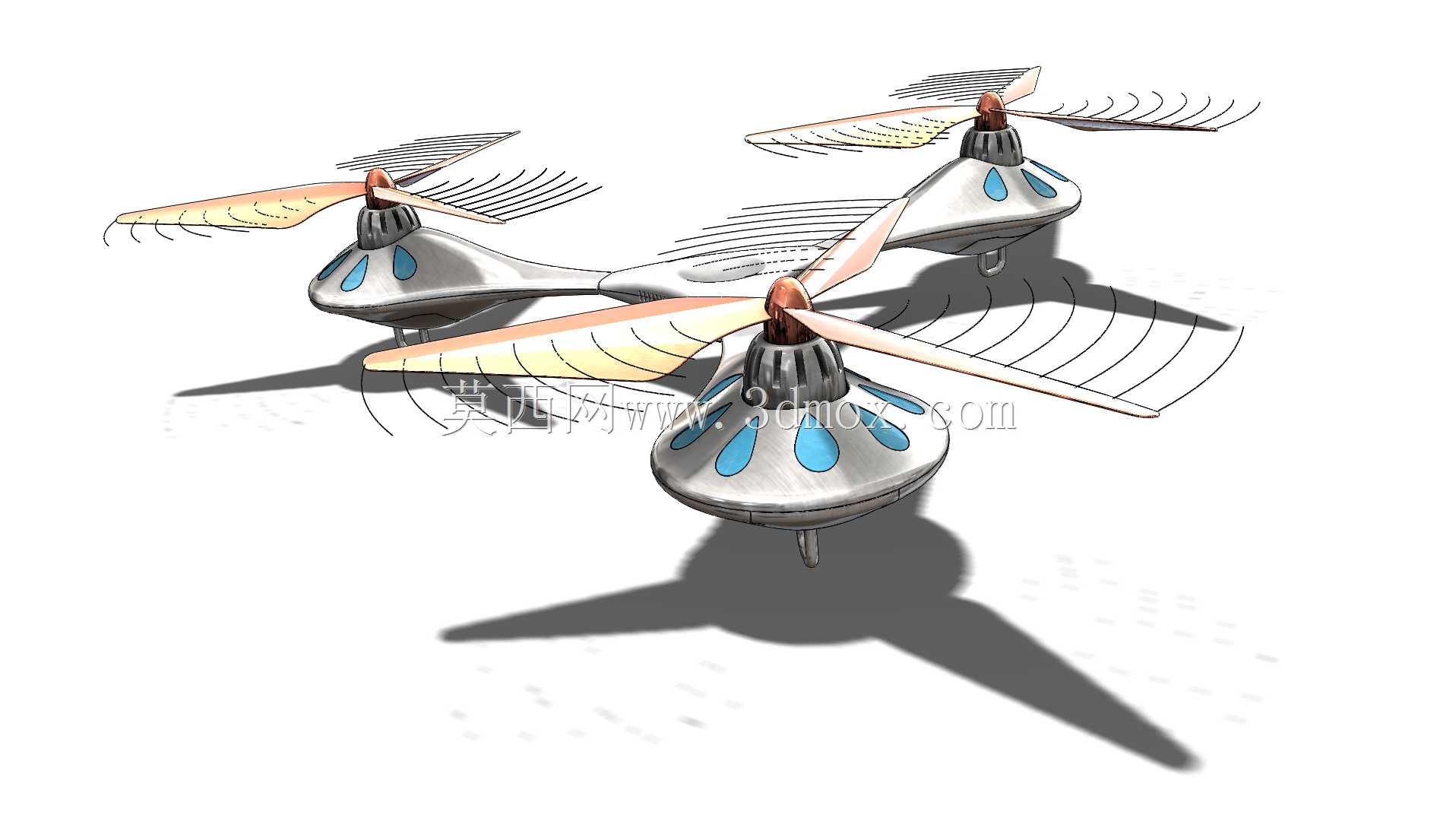

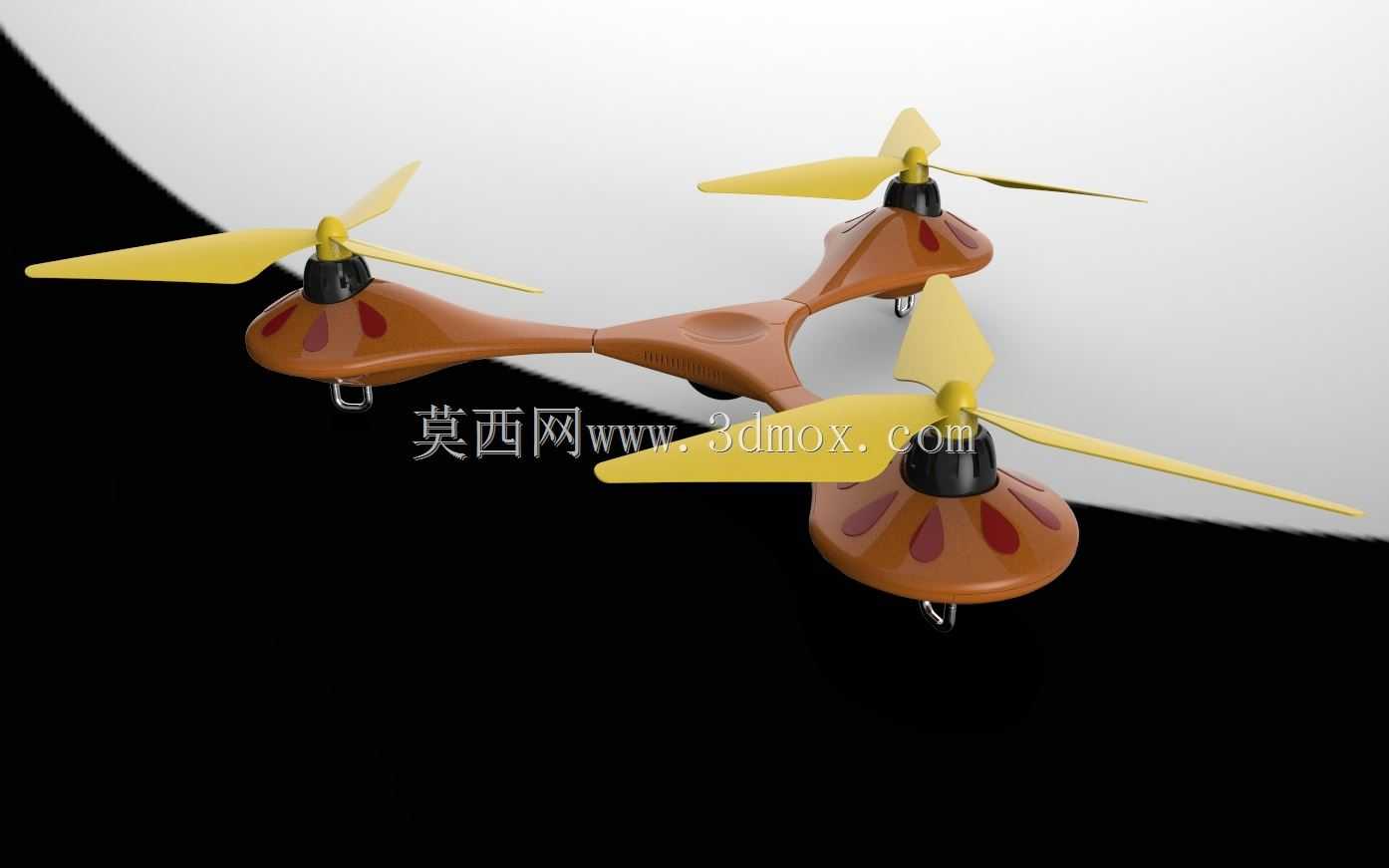

　　这款三旋翼飞行器采用120°等夹角Y型机架布局，区别于常见的四旋翼X型或十字型结构，单组旋翼动力单元的负载分配更均匀，在同等起飞重量下，单组电机与桨叶的持续输出扭矩可降低约12%，适合小载重、长航时的近景航拍、室内巡检作业场景。从结构设计逻辑来看，三个机臂采用一体化流线型曲面过渡，没有采用常见的碳管插接式分体结构，机臂与中心主控舱为连续曲面衔接，既可以降低飞行过程中机臂与气流的摩擦阻力，也能避免插接结构带来的装配间隙误差，减少飞行过程中的结构振动传递到中心舱的飞控模块，降低飞控IMU模块的振动补偿计算压力。

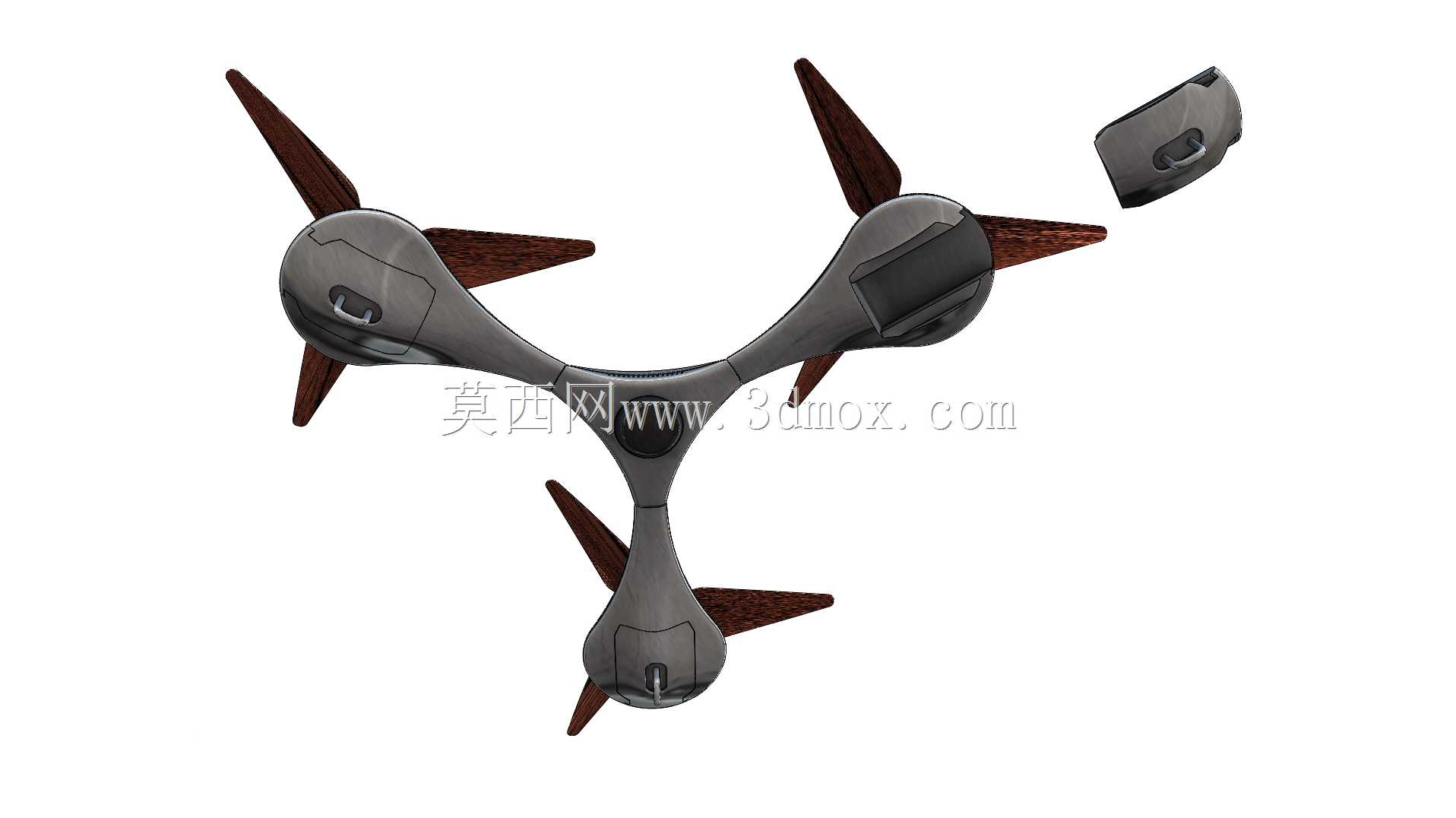

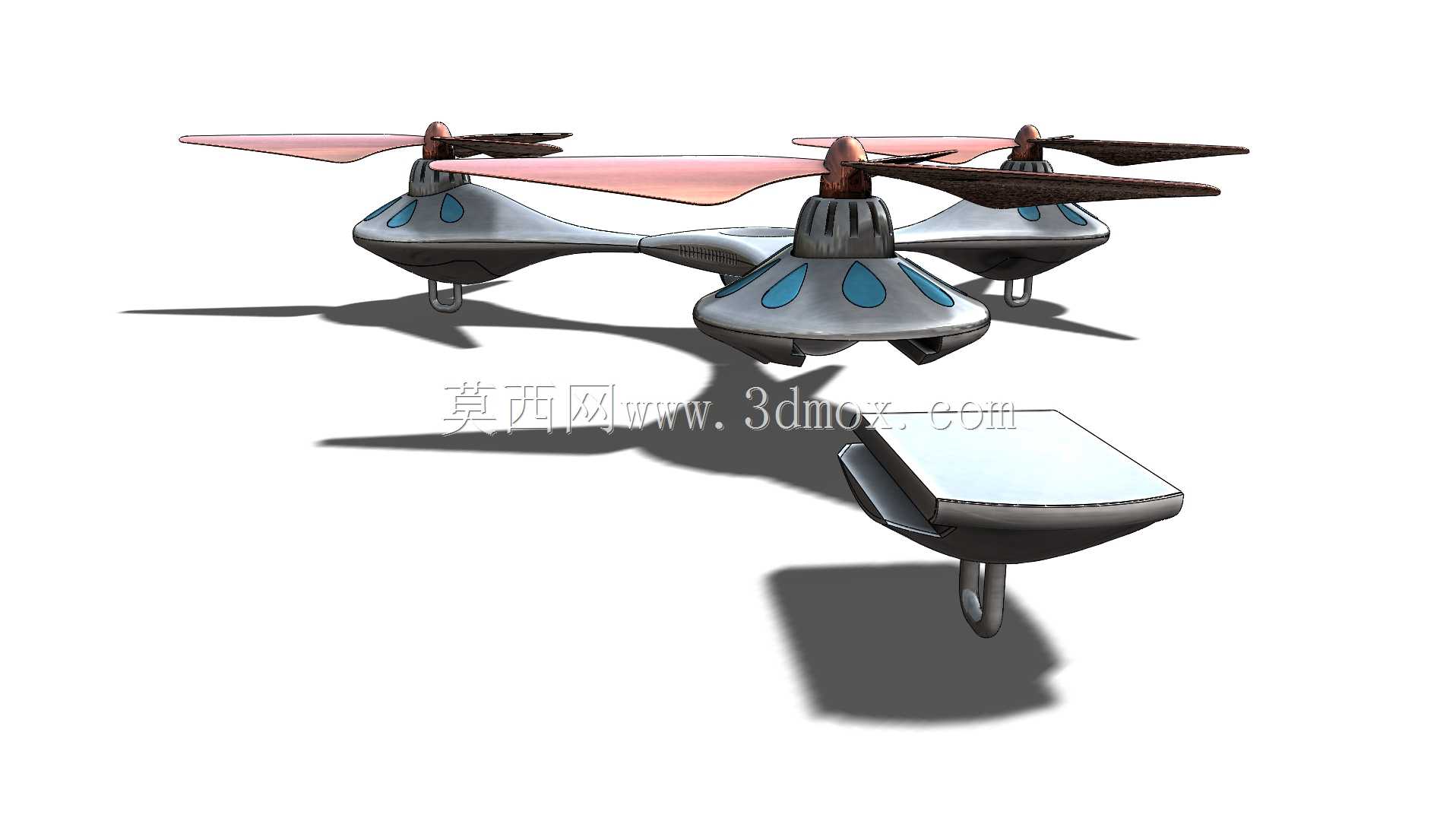

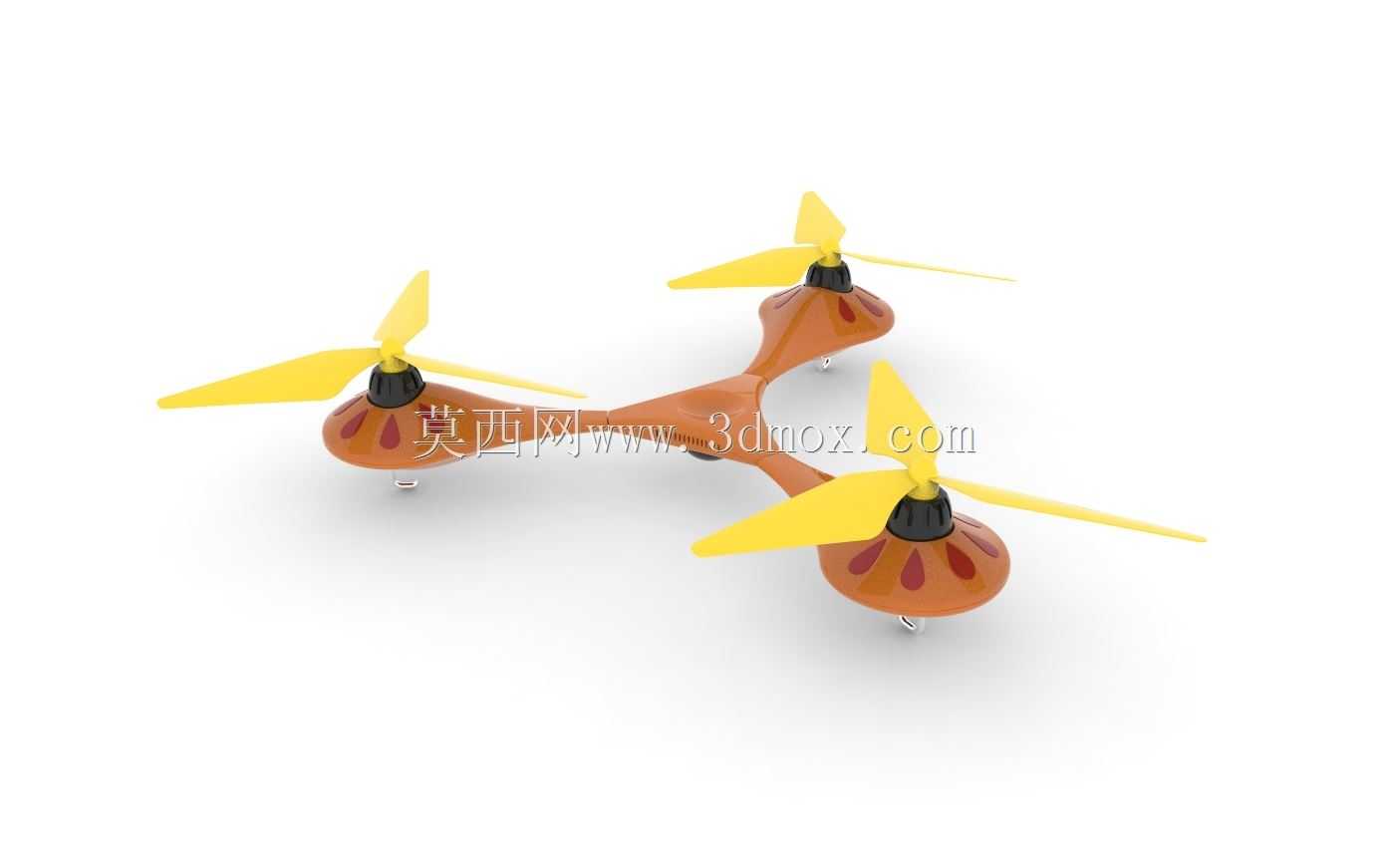

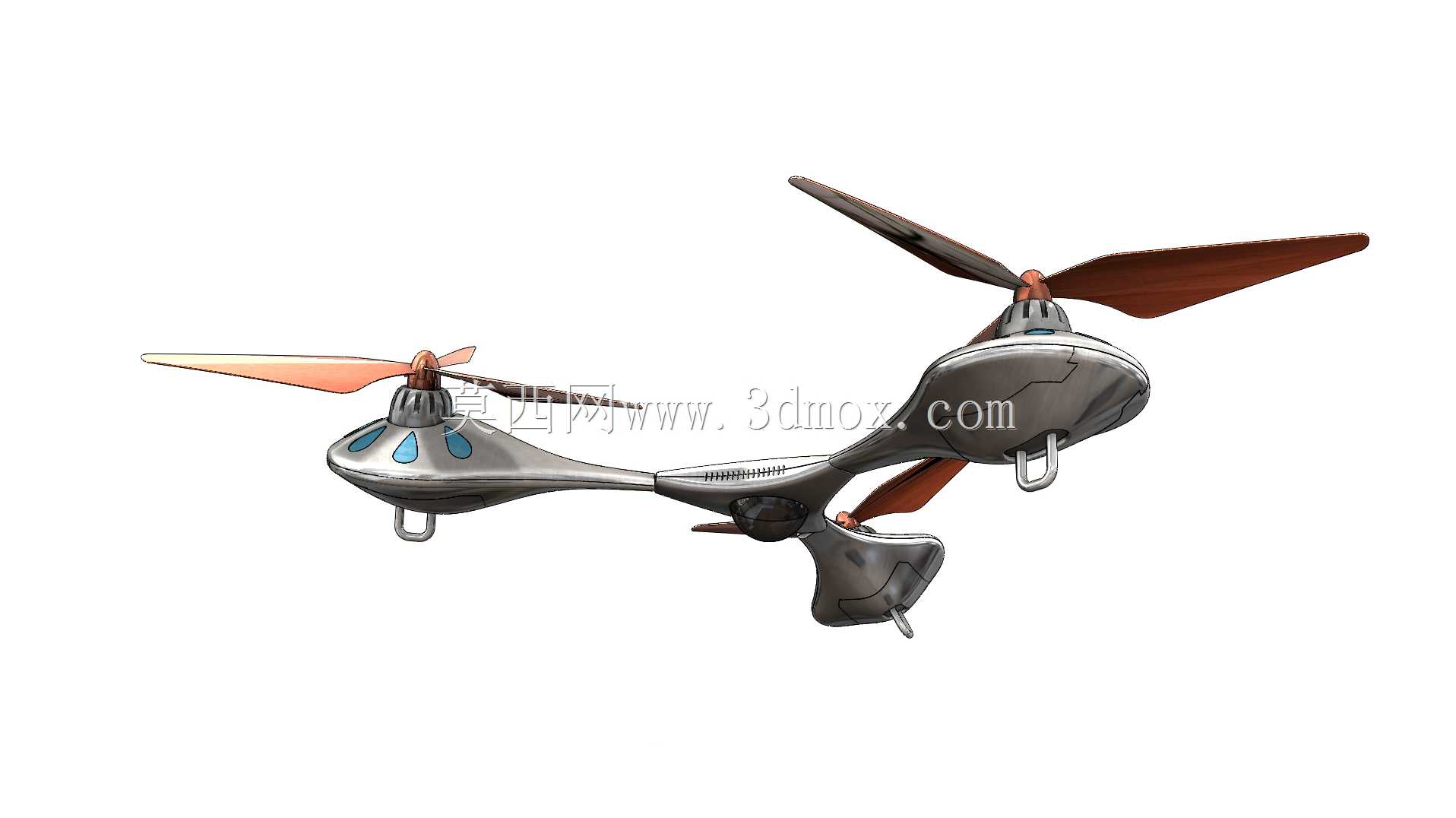

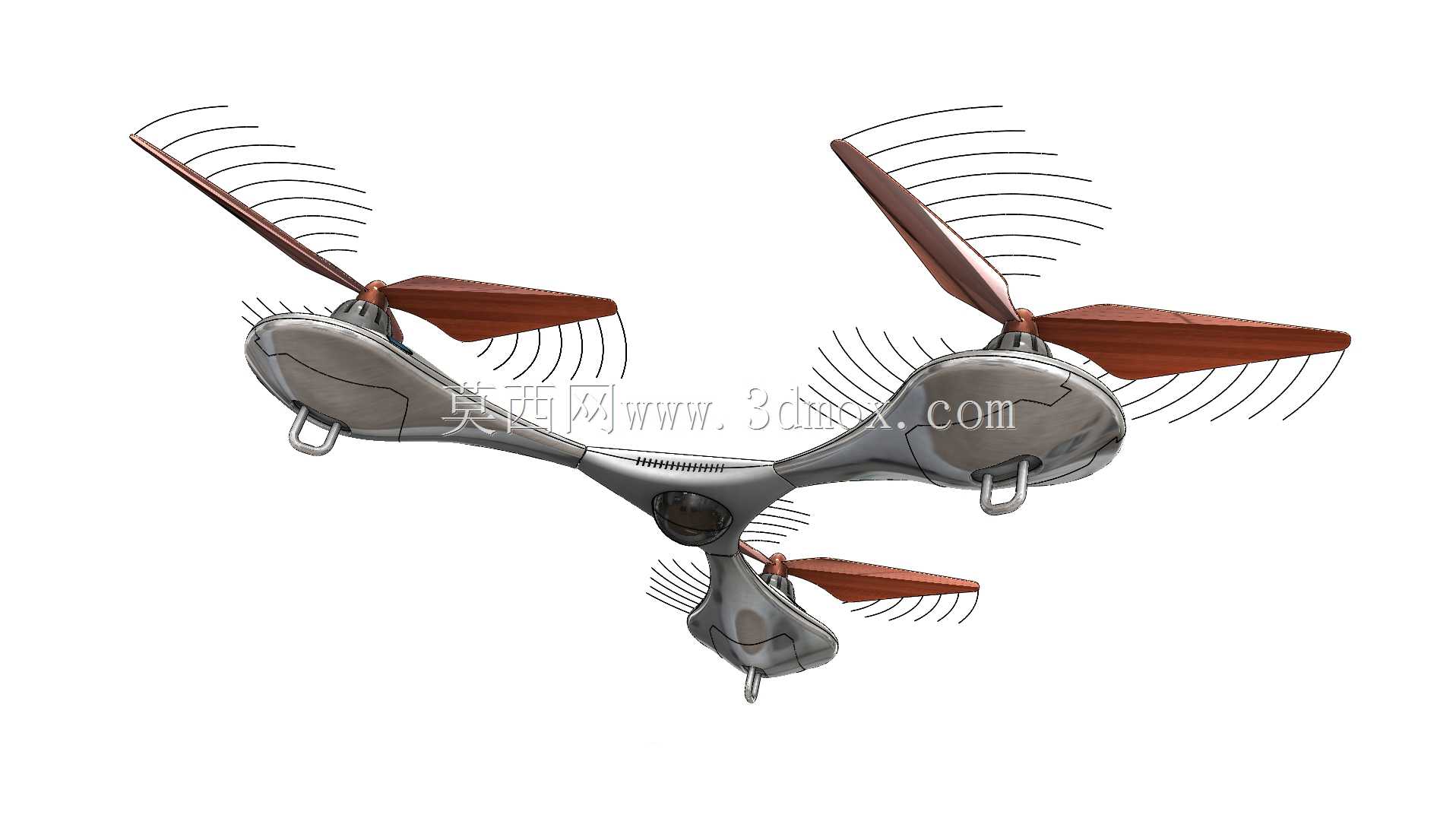

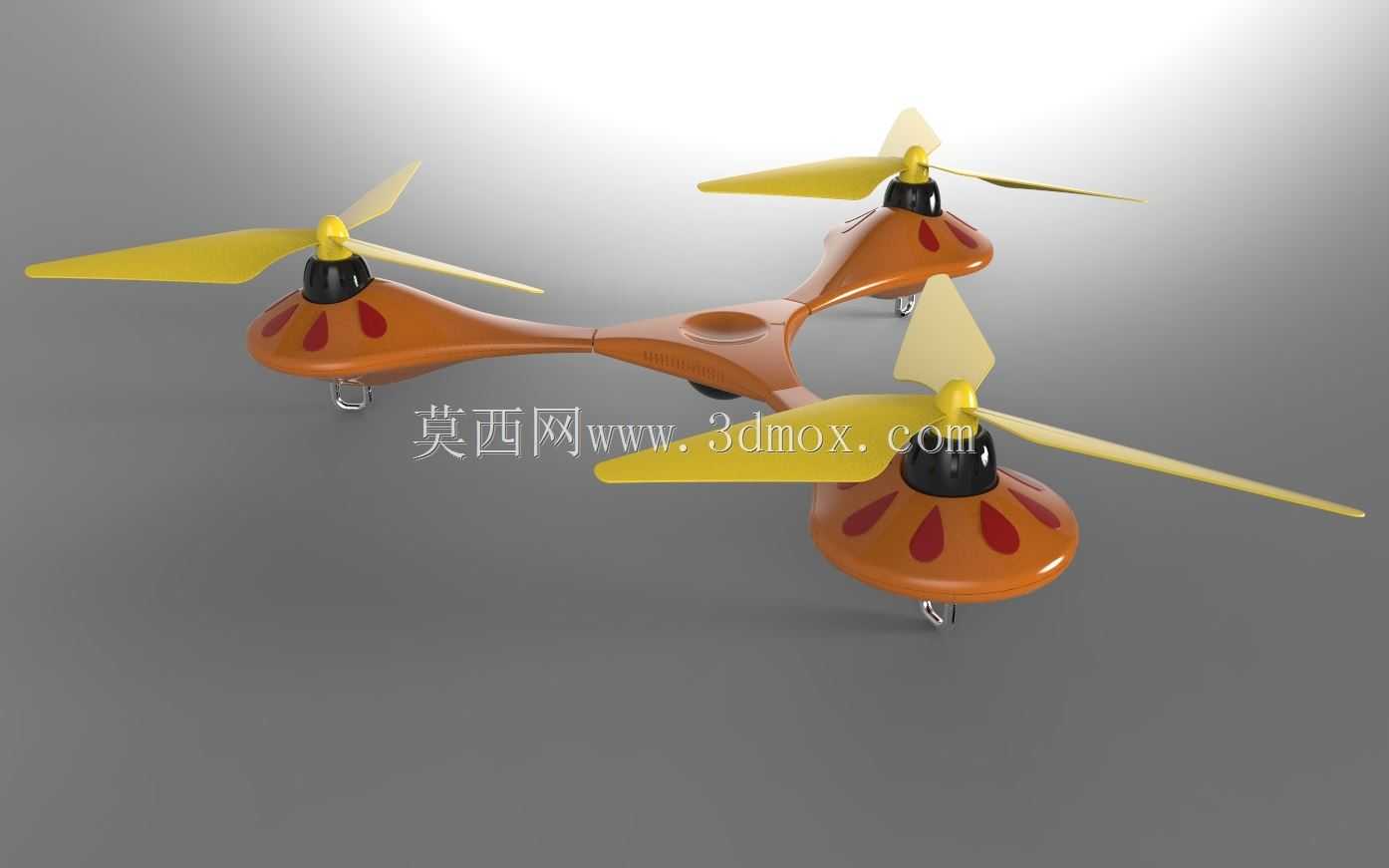

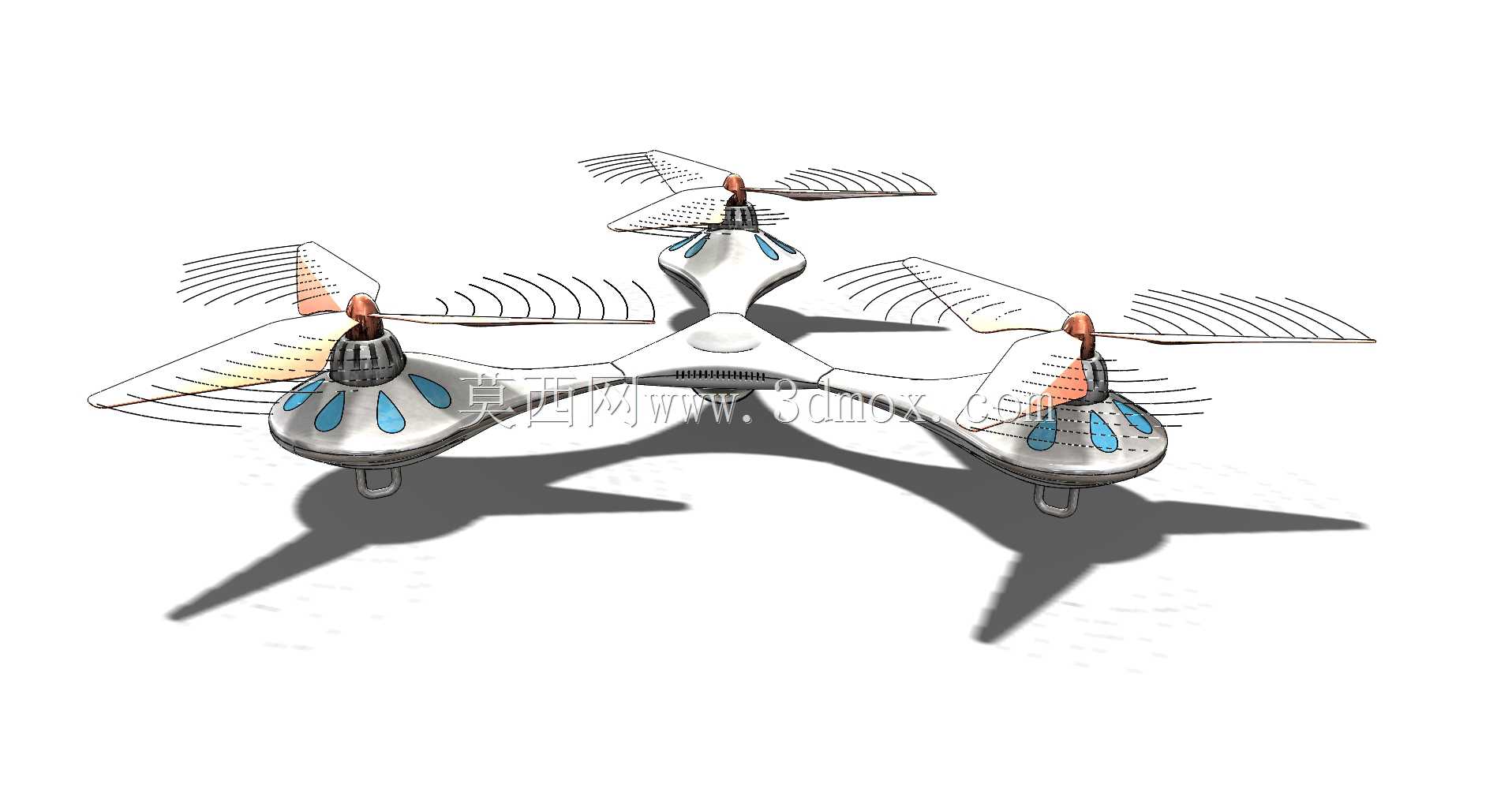

　　每个旋翼单元的电机座采用水滴型整流罩设计，整流罩表面开设的斜向导流槽，可引导旋翼下洗气流沿机臂轴向向外扩散，减少气流在机臂下表面形成的紊流区，降低悬停状态下的姿态波动幅度。桨叶采用低雷诺数定距桨设计，翼型为平凸翼型，在低速飞行状态下的升阻比优于对称翼型桨叶，适合在3-6m/s的巡航速度区间作业，悬停状态下的功耗比同尺寸四旋翼机型低8%左右。机臂末端的起落支撑点采用微型半球形脚垫，没有采用常见的滑橇式起落架，既可以降低整机结构重量，也能减少起飞降落过程中起落架带来的附加风阻，脚垫的接触面积经过核算，在平整硬质地面降落时，单脚垫的接地压强低于0.2MPa，不会出现地面滑移侧翻的问题。

　　从安装边界来看，中心主控舱的内部预留空间可兼容常规的迷你飞控板、2S锂电池模块与微型图传发射模块，舱体内部的安装柱位采用标准M2螺孔间距，可直接适配市面上多数开源飞控硬件，不需要额外设计转接支架。机臂内部走线路径为曲面平滑过渡，没有直角弯折结构，电源线与信号线从中心舱到电机座的走线长度可控制在120mm以内，既可以减少线材重量，也能避免线材弯折导致的内部铜芯断裂问题。旋翼单元的倾斜角度经过预校准，三个旋翼的旋转平面与水平面存在2°的内倾角，在偏航控制时，可通过三个旋翼的转速差直接产生偏航力矩，不需要额外设置尾舵机来抵消反扭矩，相比传统带尾舵的三旋翼结构，减少了一个活动舵机部件，降低了机械故障概率，同时也简化了飞控的参数调试流程。

　　在实际作业场景中，这款三旋翼的结构尺寸更适合狭窄空间内的巡检作业，比如室内仓储的货架盘点、小型管道的外部检测，Y型布局的整机外廓尺寸在同桨叶直径下比四旋翼机型小15%左右，在穿越狭窄通道时，碰撞障碍物的概率更低。机臂的曲面结构采用等壁厚设计，壁厚均匀性控制在±0.1mm范围内，适合采用3D打印一体成型工艺制作，打印过程中不需要添加额外支撑结构，成型后的结构强度可满足150g以内起飞重量的飞行需求，机臂的抗弯截面模量经过核算，在最大拉力输出状态下，机臂末端的形变量小于0.5mm，不会出现桨叶打机臂的问题。

　　从飞行控制逻辑匹配来看，三个旋翼的转速分配逻辑经过优化，在俯仰控制时，前侧单旋翼与后侧两个旋翼形成转速差，俯仰通道的控制响应速度比四旋翼机型快10%左右，在横滚控制时，后侧两个旋翼形成差速，横滚通道的控制精度可控制在±0.3°以内，适合需要精准悬停的近景拍摄场景。整机的重心位置设计在三个旋翼支撑点构成的三角形几何中心下方5mm处，属于静稳定布局，在受到突发气流干扰时，机身可自动回正，不需要飞控输出过大的修正量，进一步降低了飞行过程中的功耗。旋翼整流罩的下边缘与桨叶旋转平面的距离为8mm，既可以避免整流罩干扰桨叶的下洗气流，也能在发生轻微碰撞时，整流罩先接触障碍物，保护桨叶与电机不受直接冲击。
