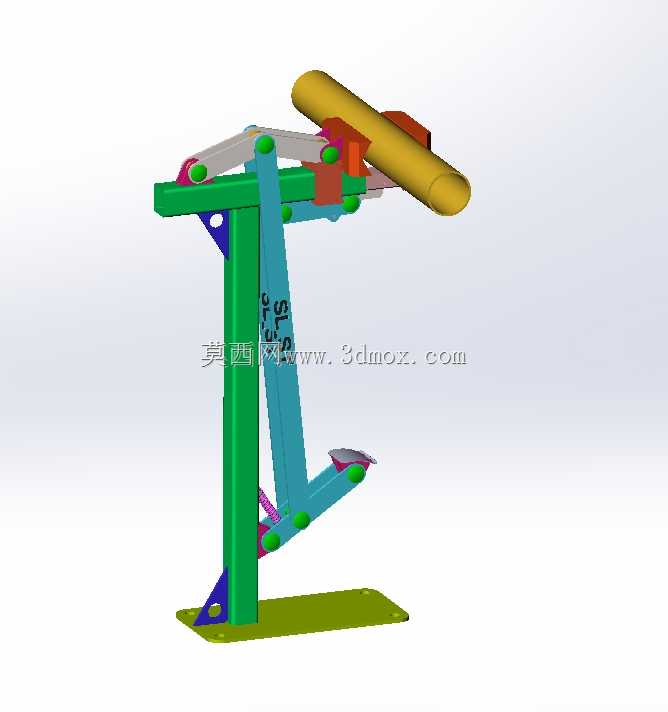

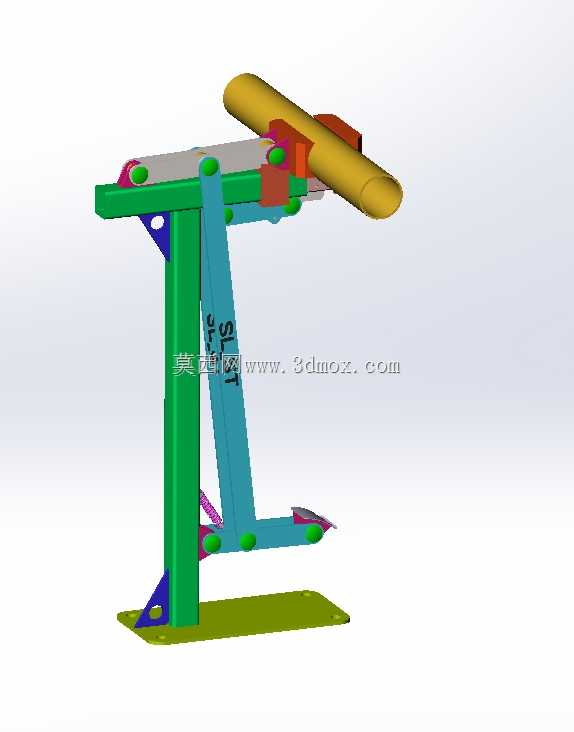

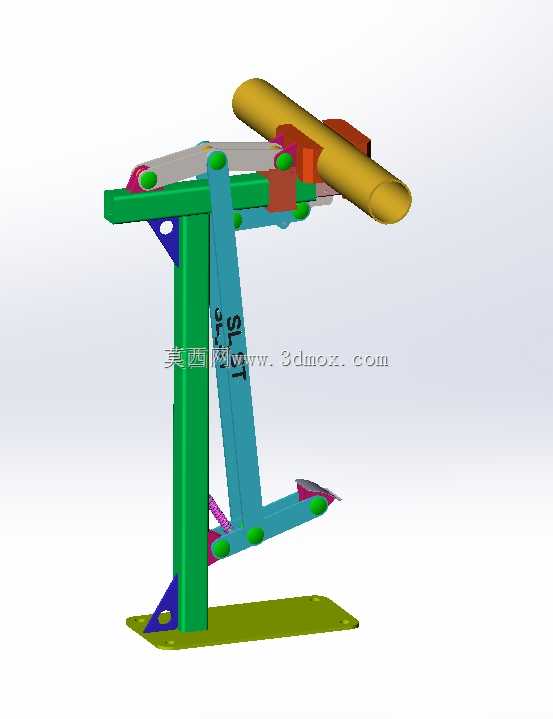

脚踏驱动式双稳态快速夹紧虎钳结构

　　在中小批量零件加工、装配工位的实操场景里，常规台虎钳的手动旋紧操作往往会占用操作人员的双手，当需要频繁上下料、调整工件姿态时，反复转动丝杠的操作不仅拖慢工位节拍，还容易因为手部施力不均导致夹紧力波动，遇到薄壁类工件还可能出现夹伤或者装夹松动的问题。这款脚踏驱动的虎钳结构，正是针对这类双手需要持续处理工件、无法兼顾夹紧操作的工位场景设计的，操作人员可以通过脚部踩踏踏板完成夹紧与松开动作，全程解放双手，在装配、小件打磨、焊接定位这类需要频繁调整工件的工位上，能有效减少手部的无效操作，提升单工位的作业效率。

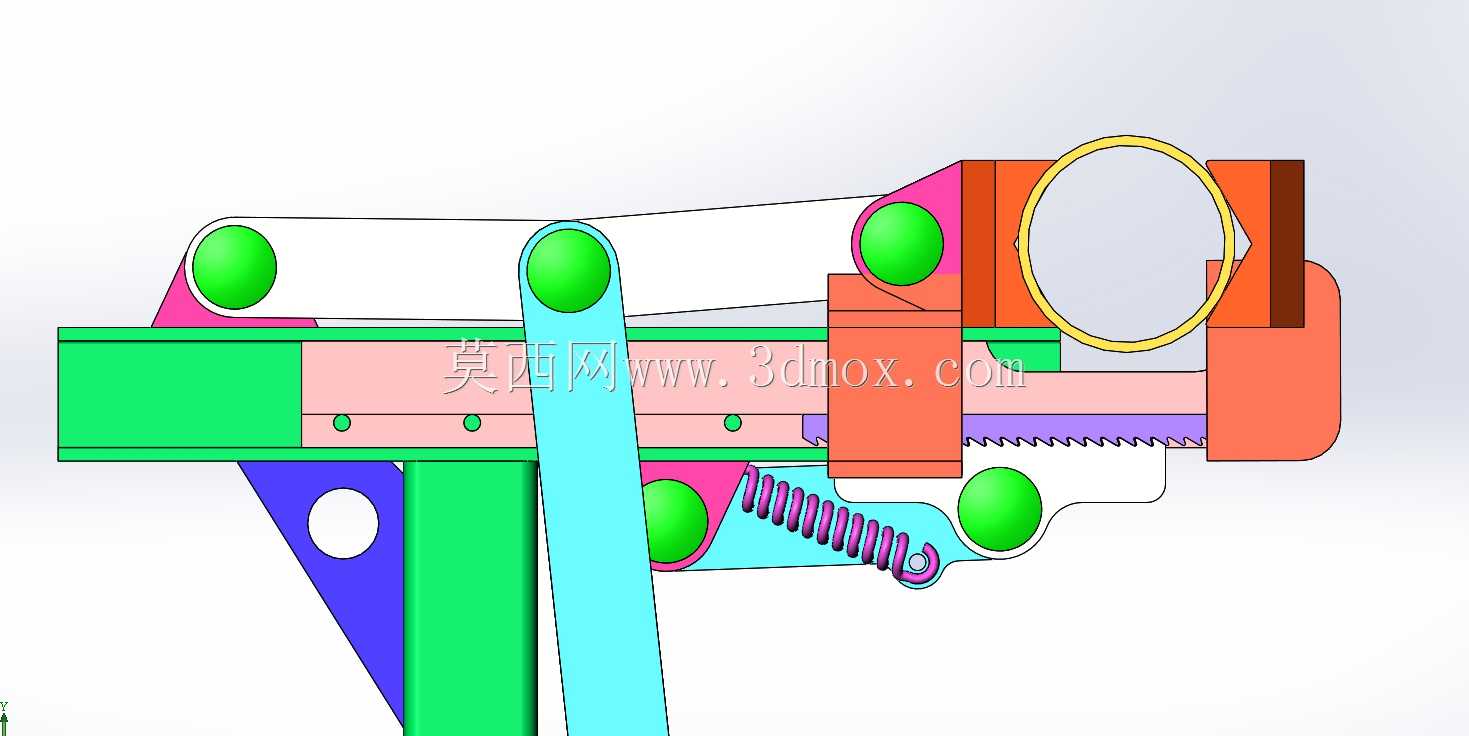

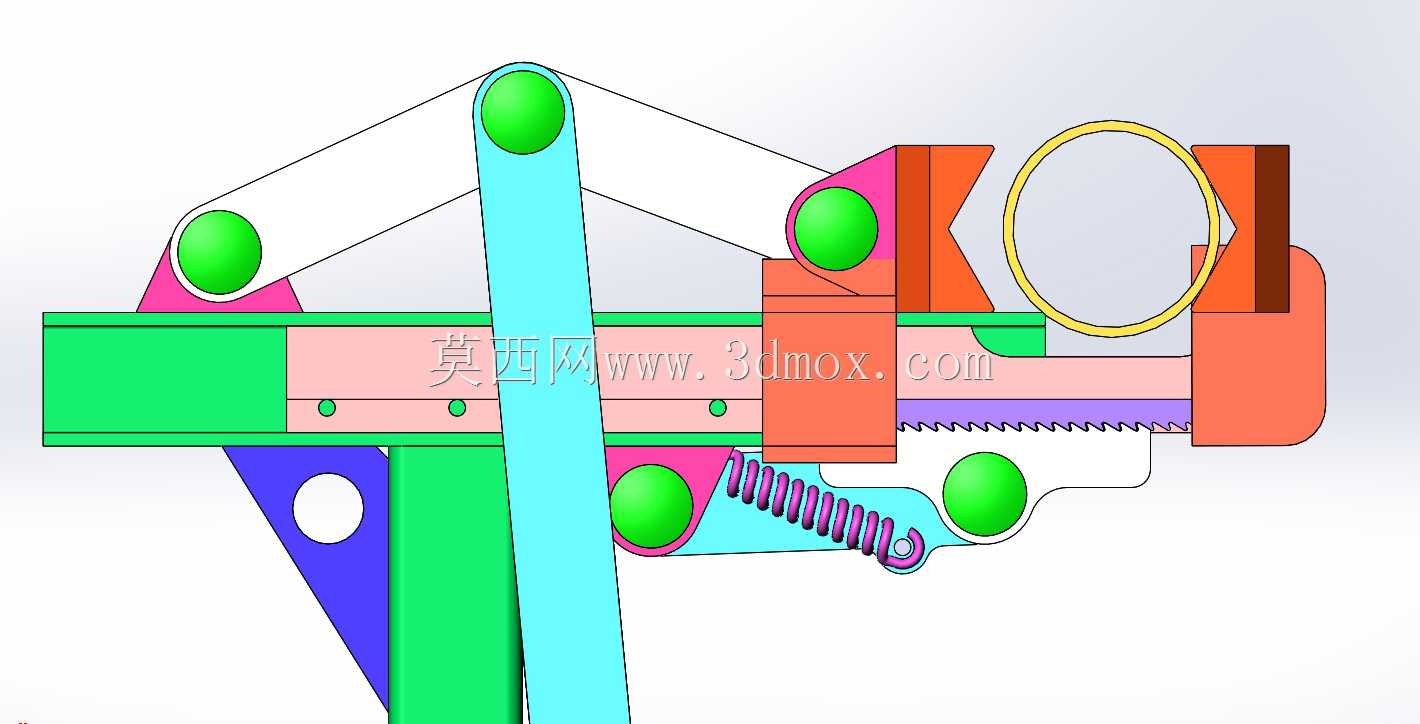

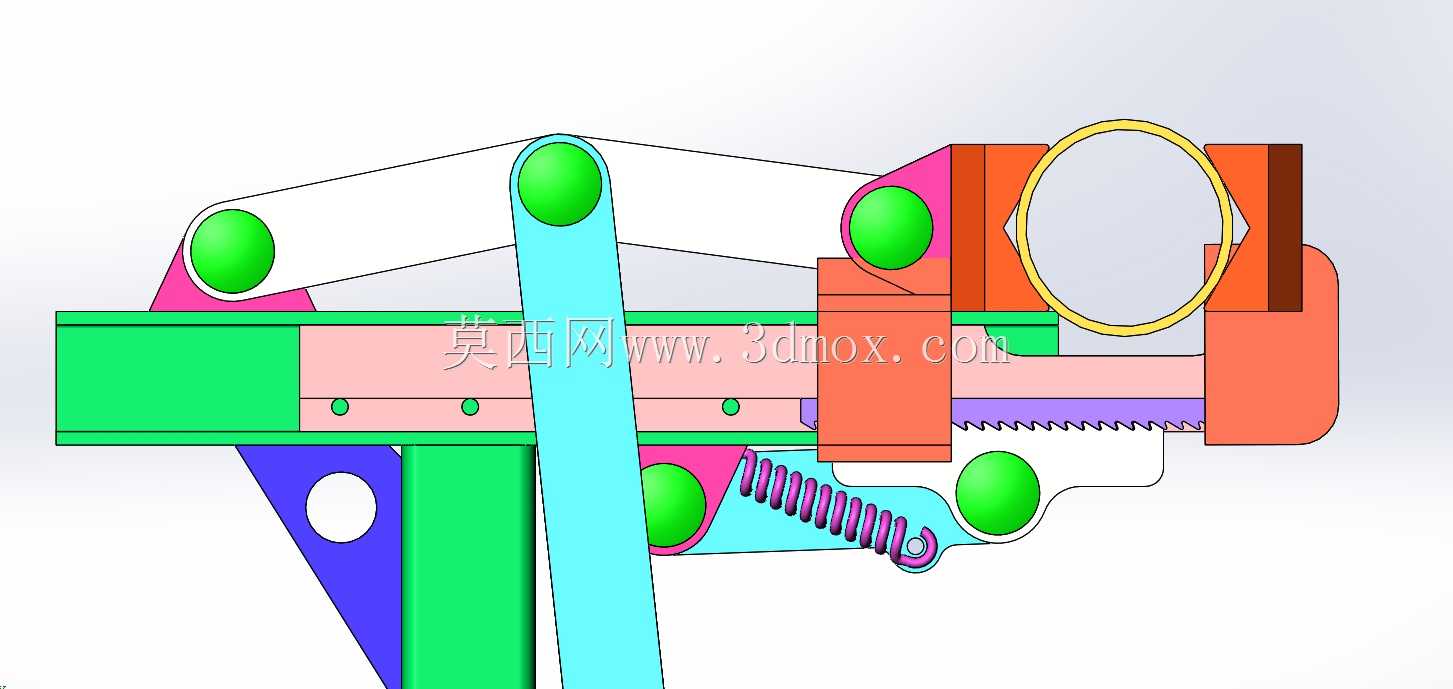

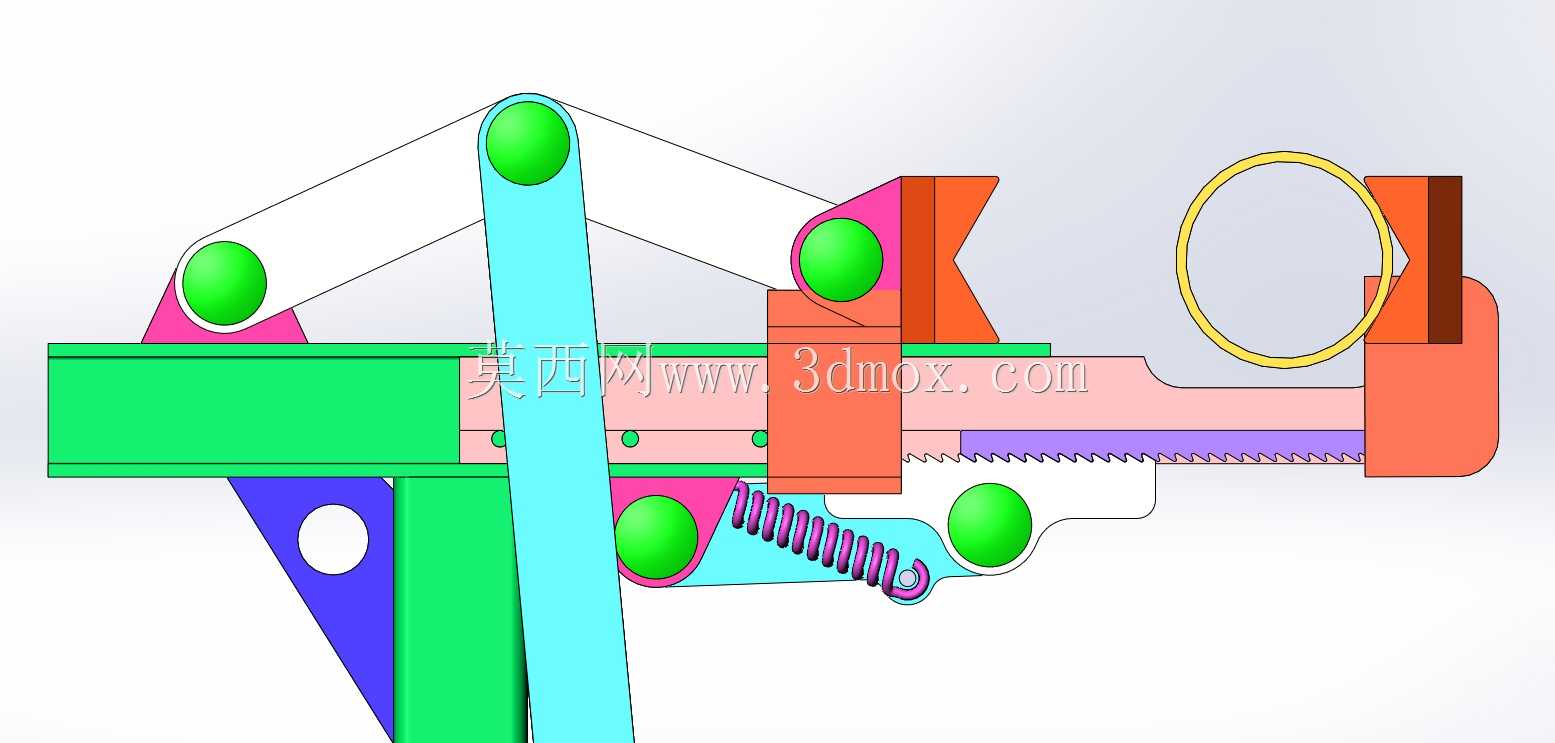

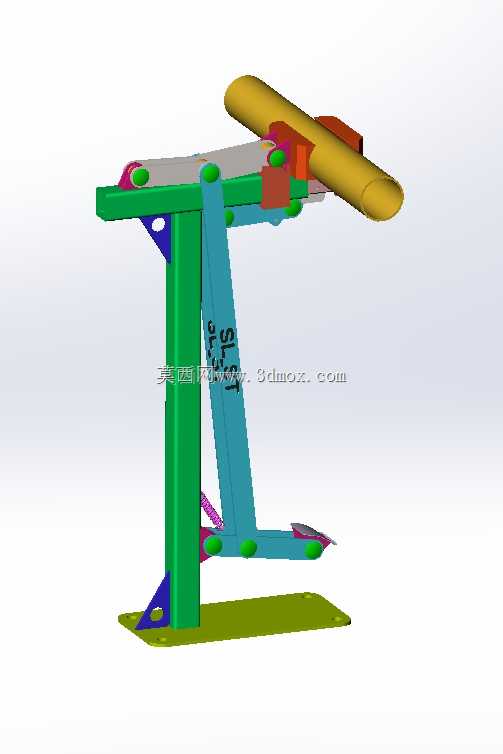

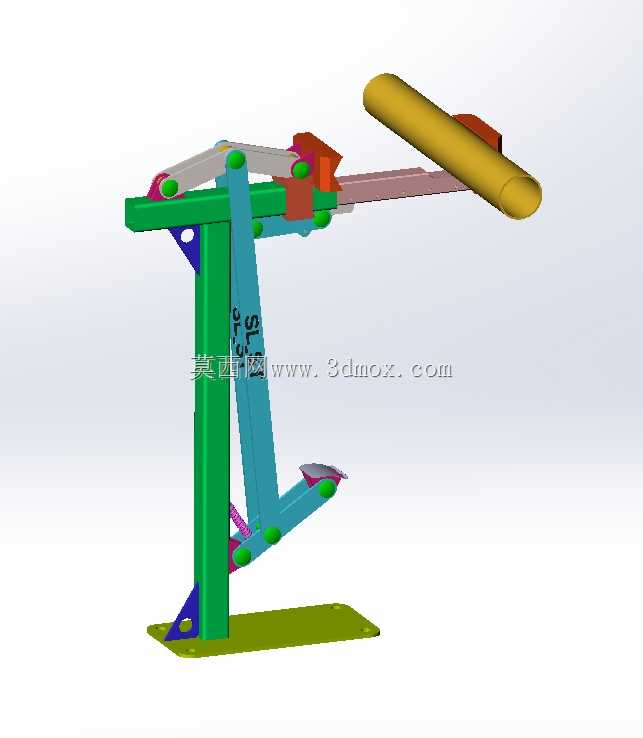

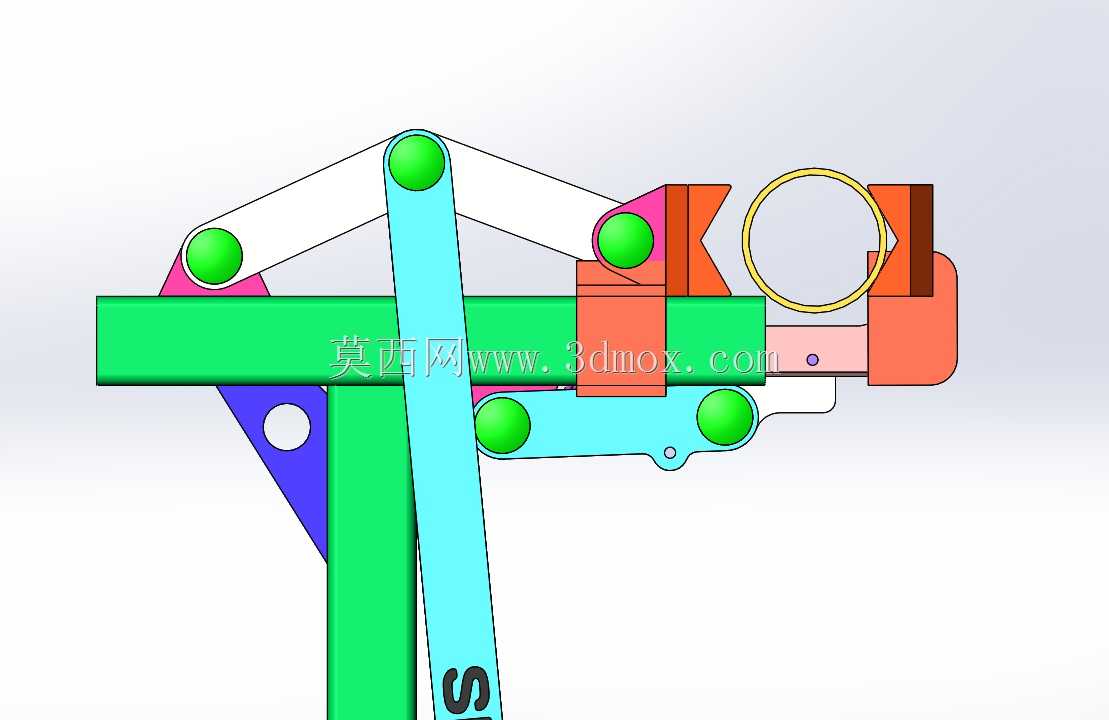

　　从功能实现逻辑来看，这套夹紧机构没有采用传统虎钳的丝杠传动结构，而是通过连杆机构传递脚踏的驱动力，核心的夹紧单元采用双稳态结构设计，这种结构的特性在于，机构运动到夹紧工位后会进入稳定自锁状态，不需要持续施加踩踏力就能保持足够的夹紧力，避免了长时间作业下脚部持续施力的疲劳感，同时也不会因为机构回弹导致工件松脱。双稳态的特性还让松开动作不需要过大的反向力，只需要轻踩踏板触发机构过临界点，就能带动钳口快速回退，相比传统丝杠虎钳需要反向转动多圈才能松开的操作，单次装夹的动作耗时能缩短六成以上。钳口的调整通过齿轨结构实现，不需要额外的调整工具，只需要小幅度拨动齿轨就能快速调整钳口的初始开口范围，适配不同宽度的工件装夹需求，调整完成后齿轨的啮合结构能提供足够的刚性支撑，夹紧过程中不会出现钳口滑移的问题。

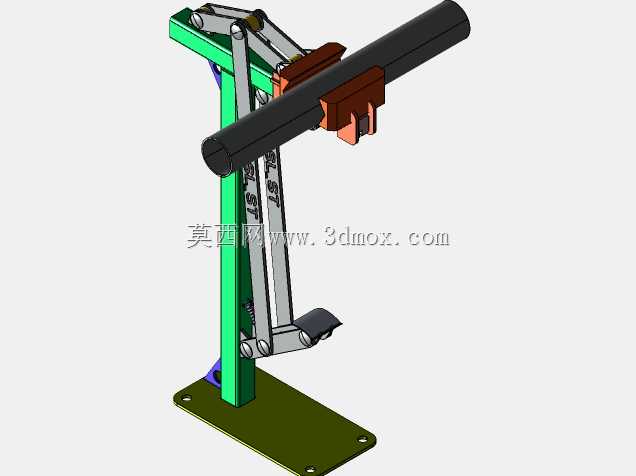

　　在结构设计的考量上，整套机构的支撑主体采用立式立柱搭配底部安装法兰的结构，底部法兰预留了标准的安装孔位，可以直接通过螺栓固定在工作台面或者专用工装上，安装边界清晰，不需要对现有工作台做额外的改造。连杆的铰接点全部采用销轴连接，铰接位置预留了润滑间隙，长期往复运动下的磨损量可控，维护时只需要定期加注润滑脂就能保证机构动作顺畅。踏板的位置设置在机构前侧下方，符合人体工程学的脚部操作范围，踩踏行程控制在120mm以内，脚踝不需要大幅度弯折就能完成全程操作，长时间作业下的脚部疲劳度更低。钳口部分采用平直夹持面设计，夹持面做了防滑纹理处理，夹紧金属工件时不会出现打滑位移，同时夹持面的硬度做了匹配处理，既不会因为过硬夹伤软质工件表面，也不会因为频繁夹持出现磨损凹陷。

　　从安装尺寸的边界来看，整套机构的横向占用空间比同开口规格的传统台虎钳更小，立式的结构布局让钳口的高度可以适配常规工作台的操作高度，操作人员坐着作业时，工件的装夹位置刚好处于手部的舒适操作区间，不需要抬臂或者弯腰调整姿态。机构的运动部件全部做了限位设计，夹紧和松开的两个极限位置都有硬限位保护，不会因为踩踏力过大导致连杆机构过行程损坏，双稳态结构的临界点位置经过匹配调试，夹紧力的大小刚好覆盖常规小件加工、装配所需的夹持力范围，既不会因为夹紧力过小导致工件飞脱，也不会因为夹紧力过大导致薄壁工件变形。在实际的工位适配中，这套虎钳可以直接替换现有工位的传统台虎钳，不需要改动工位的其他布局，脚踏的操作方式也不会和地面的其他管线、工位器具产生干涉，适合在装配流水线、小件焊接工位、打磨工位、小型零件的钻孔攻丝工位上使用，尤其是在需要双手同时持握工件或者操作工具的场景下，脚踏夹紧的操作逻辑能让作业流程更顺畅，减少操作中的等待和换手时间。整套结构的运动逻辑经过验证，所有铰接点的受力都经过校核，长期往复踩踏下的结构强度足够，不会出现连杆变形或者铰接点断裂的问题，固定端的立柱和底座采用一体化的支撑结构，夹紧过程中整体刚性充足，不会因为夹紧力的反作用力出现机构晃动，保证装夹的精度稳定性。
