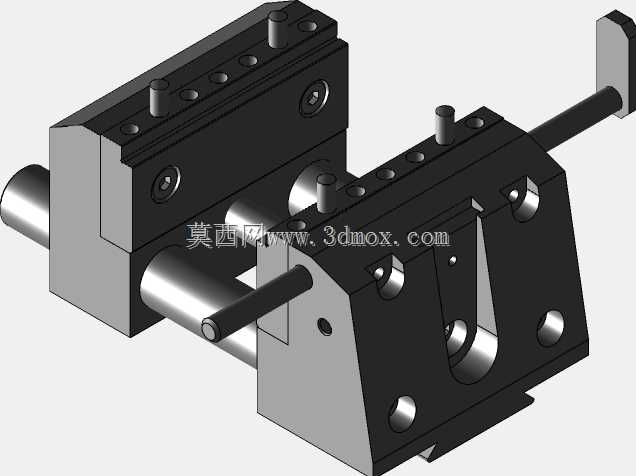

燕尾式数控铣床配套夹紧虎钳结构

　　在数控铣削加工的工位布局中，工件的可靠夹紧是保障加工精度、避免振刀与工件位移的核心前提，这款燕尾式结构的铣床配套虎钳，正是针对中小尺寸金属零件的铣削、钻铰工序装夹需求设计的专用工装。不同于普通台钳的平导轨结构，该虎钳采用燕尾榫滑动导向结构，动钳身与固定钳身的配合面为燕尾形截面，这种结构在承受铣削过程中的侧向切削力时，能够通过斜面的自锁特性分散载荷，避免普通平口钳在大切深铣削时容易出现的钳身上抬、夹持松动问题，尤其适配立式数控铣床的顺铣加工工况，可有效抵消刀具切入时的冲击载荷。

　　从功能特性来看，这款虎钳的固定钳身底部设置了与铣床工作台T型槽匹配的安装定位凸台，安装时可直接嵌入工作台的标准T型槽内完成初定位，再通过两侧的压紧螺栓实现刚性固定，安装基准面经过精磨处理，平面度控制在0.02mm以内，能够保证钳口定位面与机床X轴进给方向的平行度要求，减少装夹后的找正时间。钳身的滑动副采用双光杆导向配合燕尾导轨的复合结构，两根平行的导向光杆承担动钳身的滑动支撑作用，燕尾结构承担侧向载荷与防抬限位，相比单一导轨结构，这种复合导向的动钳身移动过程中无卡滞、无偏摆，钳口闭合后的平行度可稳定保持在0.015mm/100mm范围内，能够满足精密零件的装夹精度要求。

　　设计过程中，针对数控加工频繁换件的操作需求，这款虎钳的夹紧操作端设置了快速进给手柄结构，松开锁紧机构后可直接推动动钳身快速靠近工件，再通过手柄的偏心锁紧机构实现夹紧，无需像传统丝杠虎钳那样全程转动手柄进给，能够大幅缩短单件装夹的辅助时间，适配批量零件的加工节拍。钳口部分采用可更换式设计，标配的平钳口经过淬火处理，硬度达到HRC55-60，耐磨性能优异，同时可根据加工需求更换为V型钳口、软钳口等不同形式，适配异形零件、薄壁零件的装夹需求，避免装夹夹伤工件表面。

　　从安装边界与尺寸适配角度，这款虎钳的整体宽度适配6寸规格的铣床工作台安装空间，钳口最大张开量可覆盖150mm以内的零件装夹需求，整体高度控制在120mm以内，安装后不会超出立式数控铣床的Z轴行程安全范围，同时钳身两侧预留了定位键安装槽，可加装定位键实现与机床工作台的快速定位，无需每次安装都打表找正钳身方向。在实际加工场景中，这款虎钳可直接安装在立式加工中心、数控铣床的工作台上，用于装夹方块类、轴类、异形结构类零件，完成平面铣削、槽铣、钻孔、镗孔、攻丝等多工序加工，夹持力可通过偏心锁紧机构的调节螺钉进行调整，针对薄壁零件可适当降低夹持力避免工件变形，针对钢件重载铣削可增大锁紧力保障装夹刚性。

　　结构细节上，固定钳身与动钳身的基体均采用高牌号铸铁铸造，经过时效处理消除内应力，长期使用不会出现变形，导向光杆采用45号钢调质处理后表面镀硬铬，耐磨性能优异且不易生锈，日常维护仅需定期在燕尾导轨与光杆表面涂抹润滑脂即可，无需复杂的保养流程。钳身底部的排屑槽设计可将加工过程中落入导轨缝隙的切屑直接排出，避免切屑堆积影响滑动精度，也减少了日常清理的工作量。在多工位工装布局中，这款虎钳可多台并排安装在机床工作台上，配合机外预调的工件装夹，可实现一次装夹多件零件的连续加工，进一步提升数控设备的加工效率，减少设备停机等待时间。
