倒置式集水雨伞结构三维设计

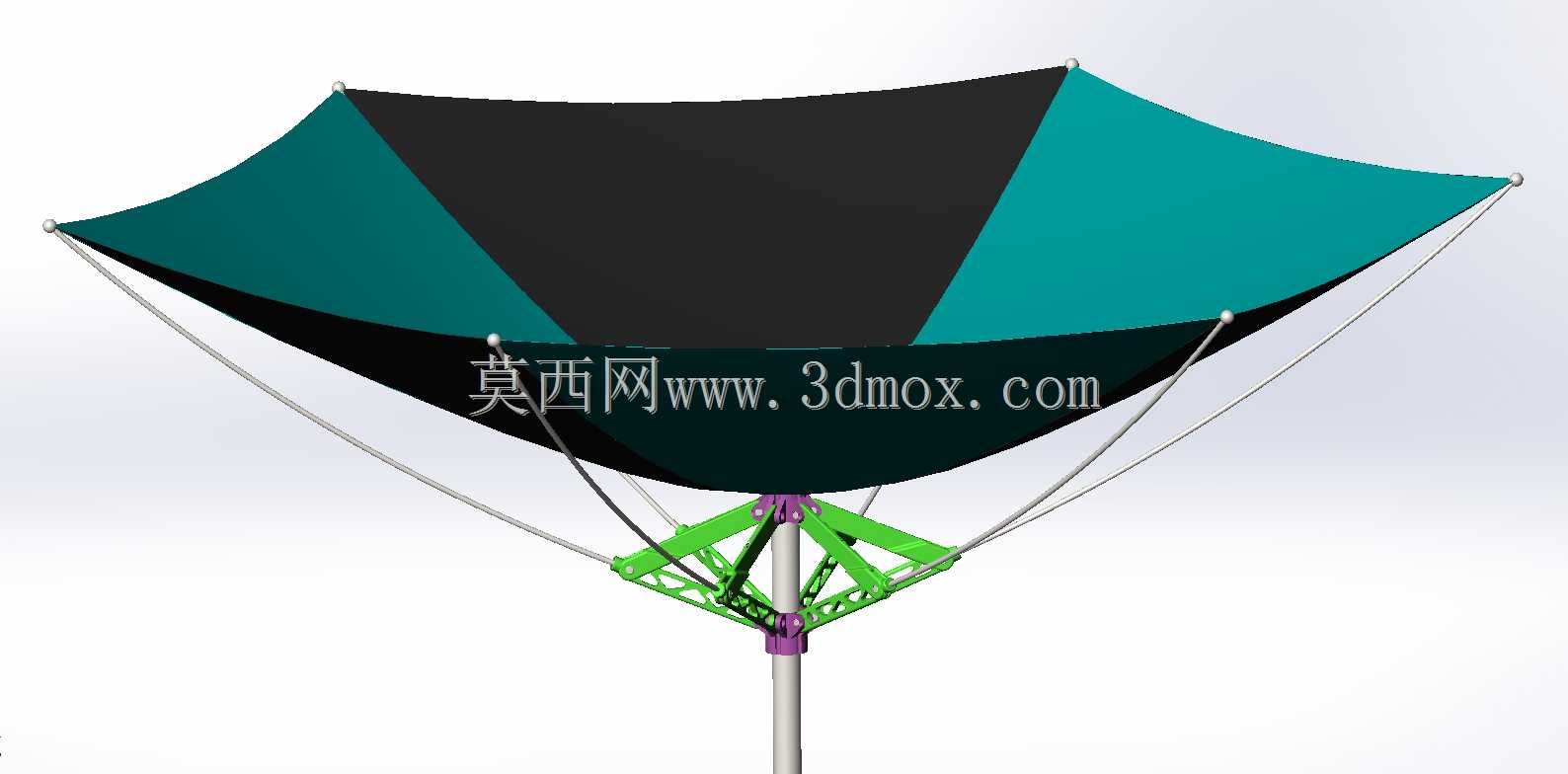

　　这款倒置伞具的结构设计，核心围绕雨天使用后的积水收纳痛点展开，区别于常规正向伞具的开合逻辑，将伞面的承雨面在收拢后形成向内凹陷的兜状结构，从根源上解决常规雨伞收拢后伞面残留雨水滴落、打湿衣物或室内地面的问题。从结构组成来看，伞面采用多块扇形面料拼接成型，相邻伞面区块采用撞色拼接设计，每块伞面的外端角通过伞珠与伞骨末端做固定连接，伞骨采用多段铰接的弹性支撑结构，区别于常规雨伞伞骨向外支撑的受力逻辑，这款倒置伞的伞骨在撑开状态下形成向内收敛的支撑弧度，让伞面自然形成中间低、边缘高的兜状形态，降雨时雨水顺着伞面的弧度向中心汇集，而非顺着伞面边缘四散滴落。伞骨与中棒的连接部位采用三角镂空的支撑座结构，支撑座采用轻质高强度的工程塑料材质，

　　通过多组铰接点位分别连接每一根主伞骨，铰接点位的转动角度经过限位设计，保证伞面撑开时支撑座能均匀分散每根伞骨传递的风阻载荷，避免大风天气下伞骨出现外翻变形的问题。支撑座与中棒之间设置有紫色的定位锁紧套，锁紧套与中棒上的定位卡槽配合，实现伞面撑开状态的位置锁定，收拢时只需按下锁紧套上的解锁按键，即可带动伞骨沿铰接点位向内收拢，此时原本朝外的伞面会翻转至内侧，沾有雨水的一面被完全包裹在收拢后的伞体内部，残留的雨水会被兜在伞面形成的凹陷空间内，不会顺着伞身流淌。从实际应用场景来看，这款结构的伞具除了日常雨天出行使用外，其集水结构的设计也适配户外临时集水的需求，在野外应急场景下，撑开的倒置伞可以作为临时的雨水收集容器，

　　将汇集的雨水导入中心位置的储水结构中，满足少量应急取水的使用需求。设计过程中针对伞骨的支撑弧度做了多次迭代调整，最初的伞骨支撑角度过大，导致伞面兜水深度不足，收拢时容易出现雨水洒漏的问题，后续通过调整铰接点位的转动限位角度，将伞面撑开后的中心凹陷深度控制在120毫米左右，既保证了集水容量，也不会因为伞面凹陷过深导致伞具整体风阻过大，提升大风天气下的使用稳定性。中棒采用常规的多节伸缩金属管材结构，伸缩节之间的锁紧结构与常规伞具通用，降低零部件的开模成本，支撑座的三角镂空结构在保证结构强度的前提下，尽可能削减了非受力区域的材料厚度，整体支撑座的重量比同尺寸实心结构降低40%左右，不会额外增加伞具的整体重量。伞面的边缘位置做了包边处理，

　　每一个伞珠的固定点位都做了缝线加固，避免长期使用后伞面与伞骨连接位置出现撕裂问题，伞骨的材质选用高弹性的碳钢材质，表面做防锈镀层处理，应对雨天潮湿的使用环境，避免长期使用后出现锈蚀影响铰接转动灵活性。从安装边界来看，这款伞具的收拢后直径与常规23寸雨伞基本一致，收拢后的整体长度控制在28厘米左右，可以适配常规的雨伞套、书包侧袋等收纳空间，不会因为倒置结构的设计额外增加收纳所需的空间尺寸。伞面撑开后的整体直径为105厘米，满足单人使用的遮雨范围需求，中心集水区域的最大储水量约为300毫升，足够承接单次雨天使用后伞面残留的全部雨水，使用者进入室内后无需额外给伞套上防水伞套，也不用担心伞面残留的雨水滴落在地面造成湿滑问题。在结构受力验证阶段，针对支撑座的铰接点位做了反复的开合疲劳测试，模拟日常使用中超过1000次的开合操作后，铰接点位的磨损量控制在0.1毫米以内，不会出现松动、卡滞的问题，针对伞面的接缝位置做了渗水测试，在模拟中雨强度的喷淋环境下，接缝位置无渗水情况，保证集水过程中不会出现漏水问题。
