750W伺服驱动线性传动执行模组

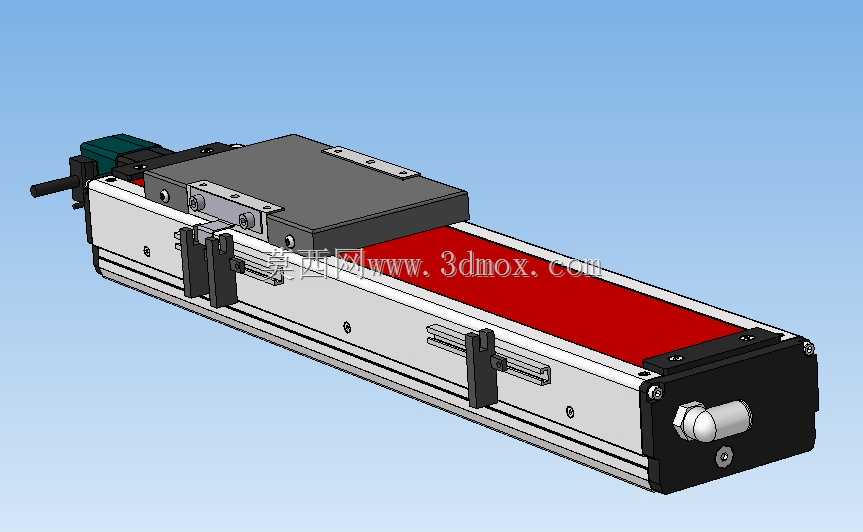

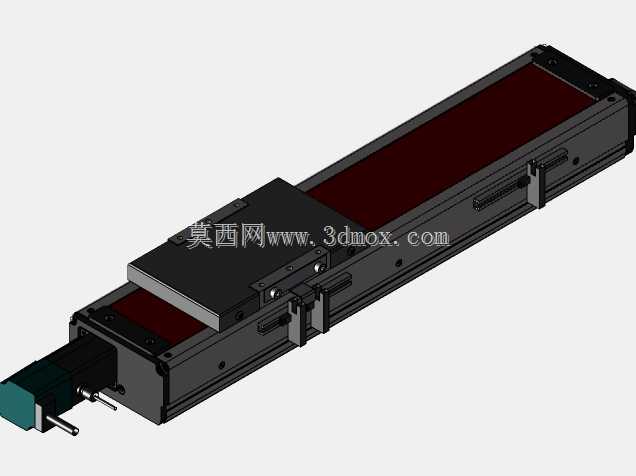

　　这款线性致动器采用伺服电机直连驱动的结构布局，在3C电子组装、光伏组件搬运、小型工件点位移栽这类需要高精度直线位移的工位上适配性极强，不少做桌面式自动化点胶、锁螺丝设备的结构工程师在做方案选型时，都会优先参考这类成熟模组的安装边界来做机架布局。从结构设计逻辑来看，这款模组将伺服电机的输出端通过内置联轴器直接和传动丝杆连接，省去了外置同步轮传动的冗余结构，既压缩了整体安装长度，也减少了传动环节的背隙累积，能更好保证重复定位精度。模组主体采用铝合金挤压型材作为基座，型材内部预留了丝杆安装腔、导轨安装位以及防尘钢带的嵌槽，侧面设计的标准槽位可以直接搭配常规铝型材紧固件做侧装或者倒装固定，不需要额外加工转接板，能大幅缩短设备装配的调机周期。

　　滑台部分采用双导轨四滑块的支撑布局，相比单导轨结构能承受更大的偏载力矩，在带载做高速往复运动时不会出现滑台翘头的问题，滑台表面预留的成组螺纹安装孔，可以直接固定工装夹具、吸盘架或者气动抓手，安装孔的孔距符合通用工业模组的安装规范，和市面同规格的线性滑台具备一定互换性。模组两端的端盖做了密封结构设计，端部的出线口预留了航插安装位，方便用户直接对接拖链内的动力线与编码器线，避免走线杂乱干涉滑台运动。从安装边界来看，这款250行程规格的模组，整体截面尺寸控制在紧凑范围内，总长度在行程基础上预留了两端的电机安装位与限位开关安装空间，安装时只需要保证基座安装面的平面度在常规公差范围内，就不会出现丝杆卡滞、导轨磨损过快的问题。

　　设计时特意将限位撞块设置在滑台底部的型材槽内，两端的硬限位块采用聚氨酯缓冲材质，即使出现程序跑位的情况，也不会因为硬碰撞损坏丝杆或者电机输出轴。日常维护时只需要定期通过注油嘴给丝杆和导轨补充润滑脂即可，不需要拆解模组主体，后期运维成本很低。在实际产线应用中，这类带伺服电机的线性致动器可以搭配运动控制器实现多段速位置控制，既可以单轴使用做简单的直线推料、分拣动作，也可以多轴组合搭建龙门式移栽结构，适配不同的自动化工位需求。相比气缸驱动的直线执行机构，这款伺服驱动的致动器可以在行程范围内任意位置停驻，位置调整灵活，不需要额外调整机械硬限位，在多品种小批量的柔性生产场景下优势十分明显。模组外侧的红色防尘罩采用高耐磨柔性材质，

　　能阻挡车间内的粉尘、切削液碎屑进入型材内部，保护内部传动部件，在有少量切削液飞溅的机加工上下料工位也能稳定运行。电机尾部预留的编码器安装位可以适配不同精度等级的伺服电机，用户可以根据实际的精度需求、预算情况灵活选配电机规格，不需要改动模组主体结构。
