SLU ST球形卡箍快装挤出机构RR9

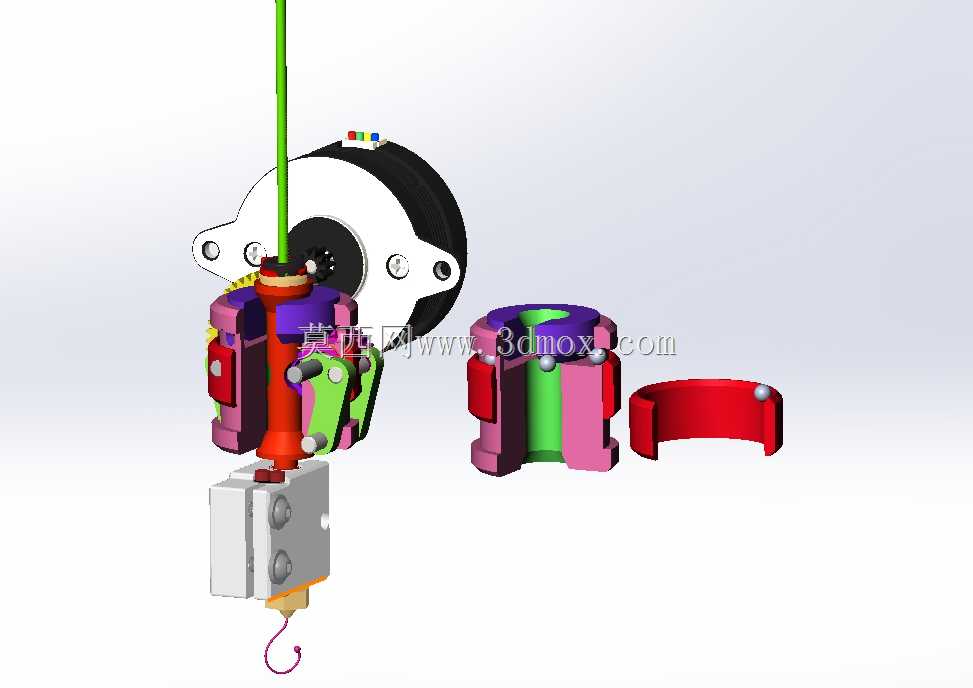

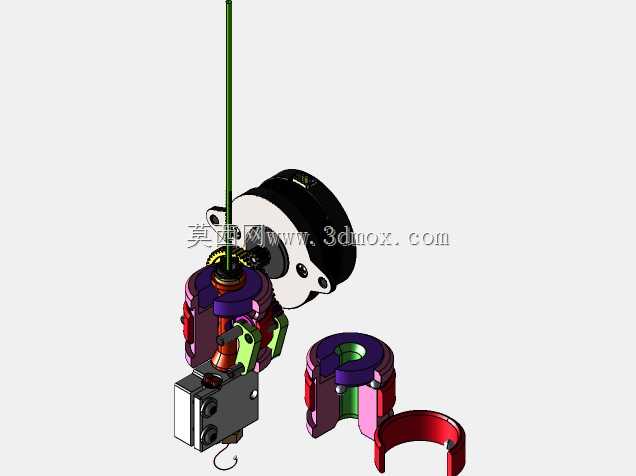

　　该挤出机构面向桌面级FDM熔融沉积成型设备的送料挤出场景设计，核心解决传统挤出头安装调试繁琐、换料维护耗时、上部支撑刚性不足的痛点，适配常规步进电机直驱挤出的安装布局，可直接替换同规格的现有挤出组件，无需对设备机架做额外打孔改造。从结构设计逻辑来看，整套机构采用分体式模块化布局，驱动端与挤出端通过球形卡箍结构实现快速对接，摒弃了传统多颗螺栓锁紧的安装方式，安装时仅需将挤出端对准驱动输出位卡入球形卡箍，即可自动完成同轴度定位，锁紧后径向跳动量可控制在0.05mm以内，完全满足熔融耗材送料的精度要求，日常维护更换喷嘴、清理喉管堵料时，无需拆卸驱动电机与机架固定件，单人操作10秒内即可完成挤出端的拆装，大幅降低设备运维的时间成本。

　　上部支撑结构采用球铰驱动的浮动支撑设计，可自适应补偿安装面的平面度误差，即使机架安装位存在0.2mm以内的形位公差，也能保证送料齿轮与耗材的啮合间隙稳定在合理区间，避免出现送料打滑、耗材啃齿的问题，支撑件采用多色分件的结构设计，不同功能部件采用差异化的颜色标识，装配时可通过颜色快速区分零件对位，降低错装概率，同时分件结构也便于后续单独更换易损件，无需整体报废整套挤出机构。从安装边界尺寸来看，整套机构横向最大占用尺寸为48mm，纵向从电机安装面到喷嘴末端的总高度为72mm，适配市面上绝大多数2020、2040铝型材搭建的桌面级3D打印机机架，安装孔位完全兼容标准42步进电机的31mm孔距安装标准，

　　驱动电机可直接采用常规的42两相步进电机，无需定制特殊规格的驱动部件。送料通道采用直通式设计，耗材路径无锐角弯折，可适配1.75mm直径的常规PLA、ABS、PETG等各类熔融耗材，送料齿轮采用双齿面啮合设计，送料推力可达60N以上，可稳定支撑最高300℃的打印温度工况，即使是打印TPU等柔性耗材，也能保证送料均匀无卡顿。挤出端的快换结构采用侧向卡扣锁紧设计，更换不同口径喷嘴的挤出组件时，仅需按压侧向解锁卡扣即可拔出旧组件，插入新组件后卡扣自动锁止，锁紧后可承受100N以上的轴向拉力，打印过程中不会出现组件松脱移位的问题。散热结构采用分体式散热设计，驱动端的散热件与加热端的隔热件通过隔热衬套隔离，

　　可有效避免热量向上传导导致的喉管过早软化、耗材提前膨胀堵料的问题，加热块采用标准的202010mm通用规格，可兼容市面上常规的加热棒与热敏电阻配件，用户更换配件时无需定制特殊规格的电子件。整套机构的运动部件均做了轻量化处理，挤出端的运动部分总重量控制在120g以内，可有效降低X轴运动时的惯性负载，提升高速打印时的运动稳定性，减少打印件表面的振纹问题。球形卡箍的接触面采用圆弧面贴合设计，锁紧时接触应力均匀分布，不会出现局部应力集中导致的零件开裂问题，卡箍材质采用高强度工程塑料注塑成型，可承受长期反复拆装的磨损，正常使用工况下拆装寿命可达1000次以上无明显松旷。
