SLU ST挤出机RR9手动锁定进料结构

　　这套挤出送料结构主要面向桌面级熔融沉积成型设备的近端送料场景，适配常规1.75mm直径的丝状打印耗材，核心解决日常换料、设备维护过程中耗材定位不稳、送料轮错位的常见问题。从实际使用场景来看，日常打印作业中，更换不同颜色耗材、清理送料轮残留碎屑、维护喉管堵塞故障时，往往需要临时固定耗材位置，避免耗材回退过多导致重新进料需要反复穿丝，这套结构的手动锁止设计就是针对这类高频操作做的优化。结构上采用步进电机直连减速齿轮组的传动方案，电机输出轴的主动齿轮与送料轮侧的大直径从动齿轮啮合，通过齿轮减速放大输出扭矩，保证送料过程中对耗材的咬合力足够，不会出现耗材打滑、送料步进丢步的问题，送料轮的齿形采用常规的圆弧滚花设计，既可以保证对耗材的握持力，

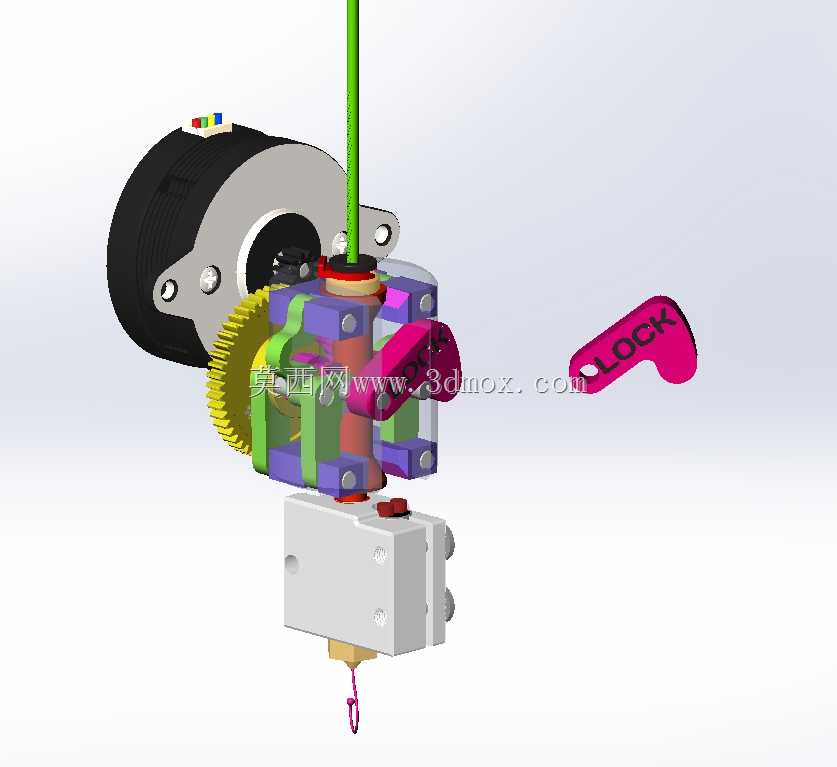

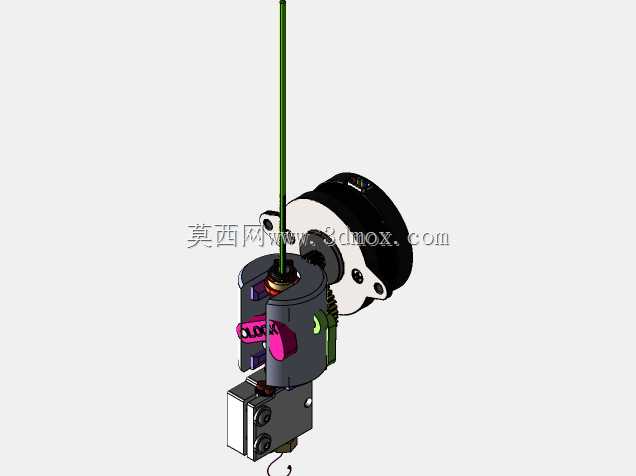

　　又不会过度切削耗材表面产生碎屑。手动锁止结构采用拨杆式的小钩子设计，拨杆拨动到锁止位置时，钩子会卡入固定基座的限位槽内，将整个活动的送料压臂牢牢固定在闭合位置，此时不需要额外施加外力就能保持压合状态，方便操作人员腾出手来穿入耗材、清理送料轮或者调整喉管位置；拨杆拨到解锁位置时，压臂在复位弹簧的作用下自动弹开，耗材可以快速抽出，换料操作的流程相比常规的手拧压臂结构要顺畅很多。下部的安装锥面是固定结构，直接对接设备的热端进料口，锥面的同轴度公差控制在0.05mm以内，保证耗材从送料轮送出后可以顺畅进入喉管，不会出现耗材弯折、堵料的问题。顶部的导料结构仅保留向上的移动自由度，导料孔的内径比耗材直径大0.2mm，

　　既可以对耗材进入送料轮之前的路径做导向，避免耗材在送料轮上方弯折打结，又不会因为间隙过小导致耗材送进阻力增大。安装边界方面，整套结构的横向安装尺寸适配20mm间距的标准铝型材安装位，固定基座上预留了两个M3的螺纹安装孔，孔距为18mm，可以直接固定在常规的X轴滑台安装板上，不需要额外做转接件；纵向的总高度从电机尾部到热端安装面的距离控制在65mm以内，不会和打印平台的运动行程产生干涉，适配成型尺寸在200mm以上的常规桌面级设备。设计过程中特意将下部的安装锥座做了固定处理，避免送料过程中压臂的振动传递到热端，导致打印件表面出现振纹；目前的结构版本中，车身部分的拉伸结构还未做最终定型，

　　后续迭代中会考虑将手动的钩子锁止结构替换为弹性阻尼的阻塞元件，减少手动操作的步骤，同时会延长安装柱的长度，适配不同厚度的安装板，提升结构的通用性。送料路径上的所有过线位置都做了R0.5以上的圆角处理，避免耗材经过时被锐边刮削产生碎屑，碎屑进入喉管导致堵头；齿轮组的侧方预留了0.8mm的间隙，不会因为装配误差出现齿轮卡滞的问题，压臂的转动轴采用不锈钢销钉，配合POM材质的轴套，长期使用不会出现磨损松旷的问题，保证送料压力的一致性。
