美术绘图专用去木壳铅笔卷笔结构

　　做了快十年文具类结构设计，经手的削笔类工具少说也有几十款，这款只去除铅笔木壳的卷笔结构，是针对专业美术绘图场景做的定向优化款，和市面上常规把铅芯直接削尖的卷笔刀逻辑完全不同。先从实际使用场景说，常规卷笔刀削出来的铅笔，铅芯是固定锥度，画素描、手绘线稿的时候，要么铅芯太尖容易断，要么削出来的铅芯长度不够，画不了几笔就得重新削，很多美术生干脆直接用美工刀削，就是为了控制木壳去除的长度，自己打磨铅芯的形状，但美工刀操作门槛高，新手很容易削断铅芯，甚至割到手，这个结构就是瞄准这个痛点做的。

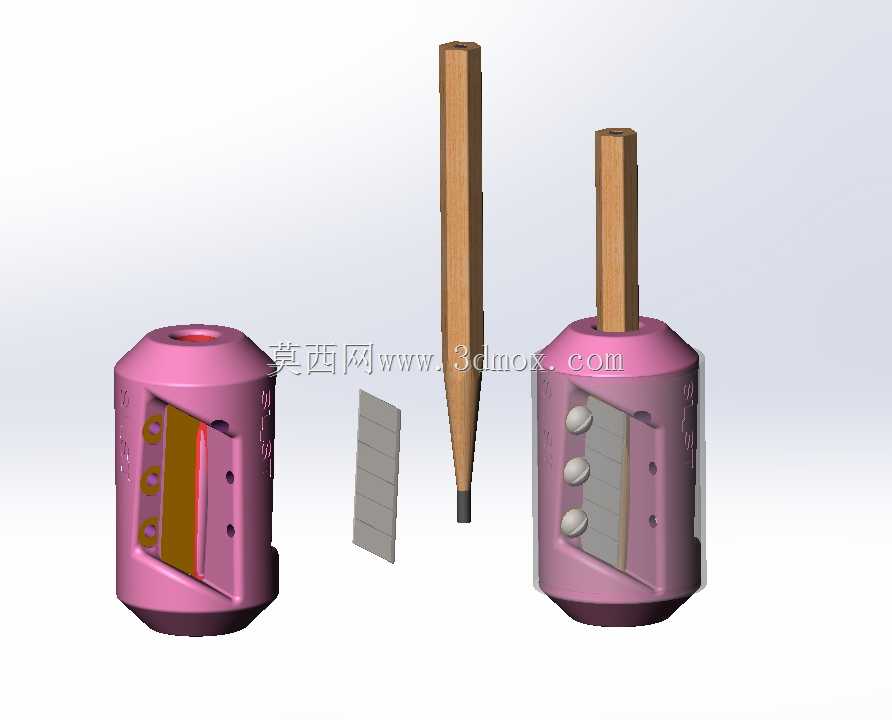

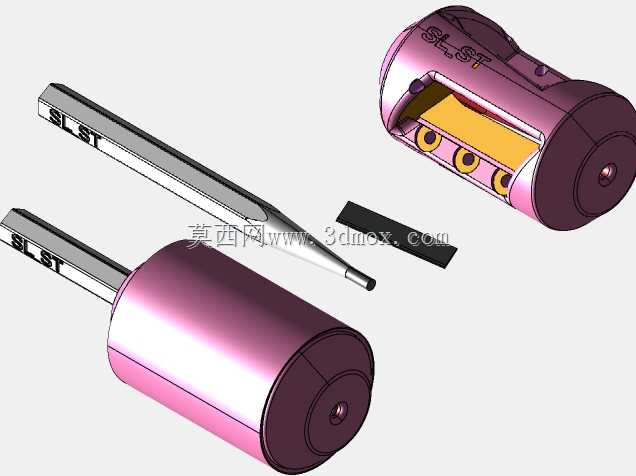

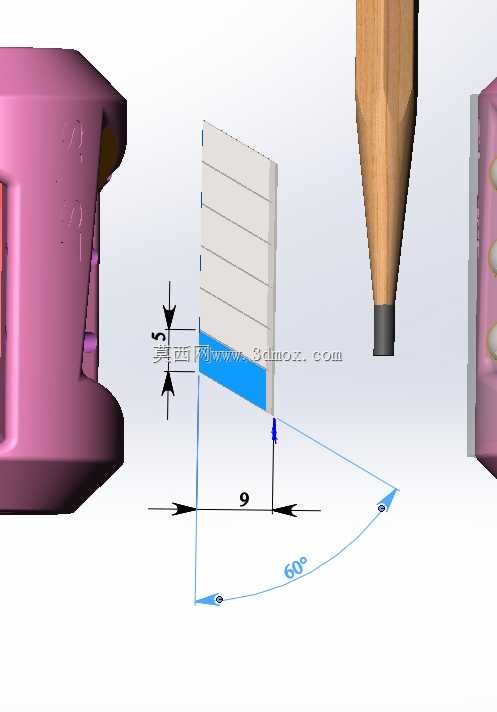

　　结构上最核心的设计，就是切削组件只作用于铅笔的木质包覆层，不会触碰到内部的石墨铅芯。整个卷笔主体采用短圆柱式握持结构，外表面做了微弧收边，单手握持的时候刚好贴合掌心弧度，不会打滑，主体外径控制在32mm，整体高度45mm，放在绘图笔袋、工具盒里不占空间，和普通橡皮的收纳尺寸差不多，没有额外的突出安装结构，属于手持便携类工具，不需要固定在桌面使用，户外写生、考场绘图都能直接拿出来用。内部的切削腔做了阶梯式限位，铅笔插入之后，定位台阶会把铅笔的进给深度卡死，保证切削刀片只会切削外层的木壳，切削深度刚好把木壳剥离开，露出9mm长度的完整铅芯，不会碰到铅芯导致断裂，刀片采用标准宽度9mm的通用美工刀片，不需要定制专用配件，刀片磨损之后，用户自己就能更换，不用整个工具报废，后期维护成本很低。

　　从结构设计逻辑上，整个切削组件的安装槽做了倾斜15度的角度设计，这个角度是经过反复测试的：角度太小，木壳切削不顺畅，容易卡木屑；角度太大，切削阻力太大，转动铅笔的时候很费力，甚至会把铅笔掰断。15度的倾角刚好能让木壳以连续卷状的形式被切下来，不会产生细碎的木屑飞溅，切削下来的木卷会顺着排屑槽滑到外部，不会堵在切削腔里，日常使用的时候不需要频繁清理内腔。主体侧面做了三个凸起的防滑定位点，一方面是握持的时候增加摩擦力，另一方面是叠放的时候不会滚落，放在倾斜的绘图板上也能稳稳停住。和铅笔配合的插入口做了铜质衬套，也就是图里看到的顶部金属色环，因为铅笔每次插入都会摩擦入口，如果用塑料材质，用久了会磨损变大，导致铅笔定位偏移，切削的时候容易把铅芯削断，铜质衬套的耐磨性是普通ABS塑料的20倍以上，长期使用也不会出现定位间隙，保证切削精度的一致性。

　　实际使用的时候，只需要把铅笔插入入口，匀速转动铅笔3到4圈，外层的木壳就会被完整剥离，露出的铅芯是完整的圆柱段，用户可以根据自己的绘图需求，用砂纸或者铅芯打磨器磨出需要的笔尖形状，不管是画细线的尖锥头，还是铺大调子的斜平头，都能自己控制，不会像普通卷笔刀那样直接把铅芯削成固定锥度，没法调整。而且因为整个切削过程不接触铅芯，铅芯断裂的概率比普通卷笔刀降低80%以上，尤其是对于炭笔、软铅这类本身铅芯强度低的绘图用笔，这个结构的优势更明显，不会出现削半根断半根的情况，能节省不少绘图用笔的耗材成本。

　　排屑结构的设计也做了优化，排屑口的宽度做了12mm，比普通卷笔刀的排屑口宽4mm，切削下来的木卷不会卡在排屑口，哪怕是木质偏软的椴木铅笔、或者带漆层的彩色铅笔，切削下来的废料都能顺利排出，不会出现堵转的情况。整个主体的壁厚做了2.5mm的均匀壁厚设计，采用注塑成型的时候不会出现缩痕、翘曲的问题，量产的时候良率能控制在98%以上，装配的时候只需要把刀片用两颗螺丝固定在刀槽里，压入铜质衬套，整个装配工序不超过3步，适合大批量生产。另外，结构上没有做额外的储屑仓，很多带储屑仓的卷笔刀，木屑积在仓里容易受潮发霉，尤其是南方梅雨季节，木屑里的胶黏剂受潮之后会粘在腔壁上，很难清理，这个结构直接把木屑排出，使用的时候只需要在下方垫一张废纸接屑就行，用完没有残留，清洁起来很方便。

　　很多人会觉得不削铅芯的卷笔刀是多此一举，但实际接触过专业绘图用户就会知道，不同的绘图场景对铅芯形状的要求完全不一样：画建筑施工图的针管笔配合铅笔打稿，需要极细的尖铅芯；画素描静物铺大调子，需要宽的斜口铅芯；画手绘速写，需要钝一点的圆头铅芯，普通卷笔刀根本没法满足这些差异化的需求，反而会把铅芯削成统一的形状，用户还得自己再打磨，反而多了一道工序。这个结构相当于只完成最麻烦、最容易伤手的剥木壳步骤，把铅芯塑形的自由度交还给用户，刚好击中专业用户的核心需求。从结构可靠性上来说，整个产品没有复杂的传动机构，没有弹簧、卡扣这类容易失效的小零件，除了刀片是易损件之外，主体结构正常使用五六年都不会损坏，比那些带自动进笔、多档调节的复杂结构卷笔刀故障率低很多，适合高频次的专业使用场景。
