手持双轴被动式相机稳定支架结构设计

　　在户外移动拍摄、运动跟拍场景中，小型运动相机的画面抖动问题一直是影响成片质量的核心痛点，尤其是旧款无内置防抖模块的运动相机，在步行、跑动跟拍过程中，手部的高频小幅振动、行进间的姿态倾斜都会直接传递到相机端，导致画面出现果冻效应、边缘模糊甚至连续跳帧的问题。这款手持双轴被动稳定支架，正是针对这类无内置防抖的小型运动相机使用需求设计，无需额外供电与电子控制模块，完全依靠机械结构实现姿态自稳，适配绝大多数常规尺寸的运动相机安装使用。

　　从结构设计逻辑来看，这款稳定支架采用双轴铰接的布局方案，核心依托重力配重来保持相机安装面的水平状态。握把部分采用符合人体工学的镂空曲面造型，握持时手指可自然贴合曲面凹槽，长时间手持拍摄也能降低手部疲劳感，握把与上部稳定主体之间通过刚性连接结构固定，保证手持端的力传递路径直接，不会出现额外的结构旷量。上部的相机安装位设置了可调式锁紧结构，可适配不同厚度的运动相机，安装时只需将相机卡入安装槽，通过侧边的锁紧旋钮即可完成固定，安装边界可覆盖市面上主流的小型运动相机尺寸，无需额外定制转接配件。

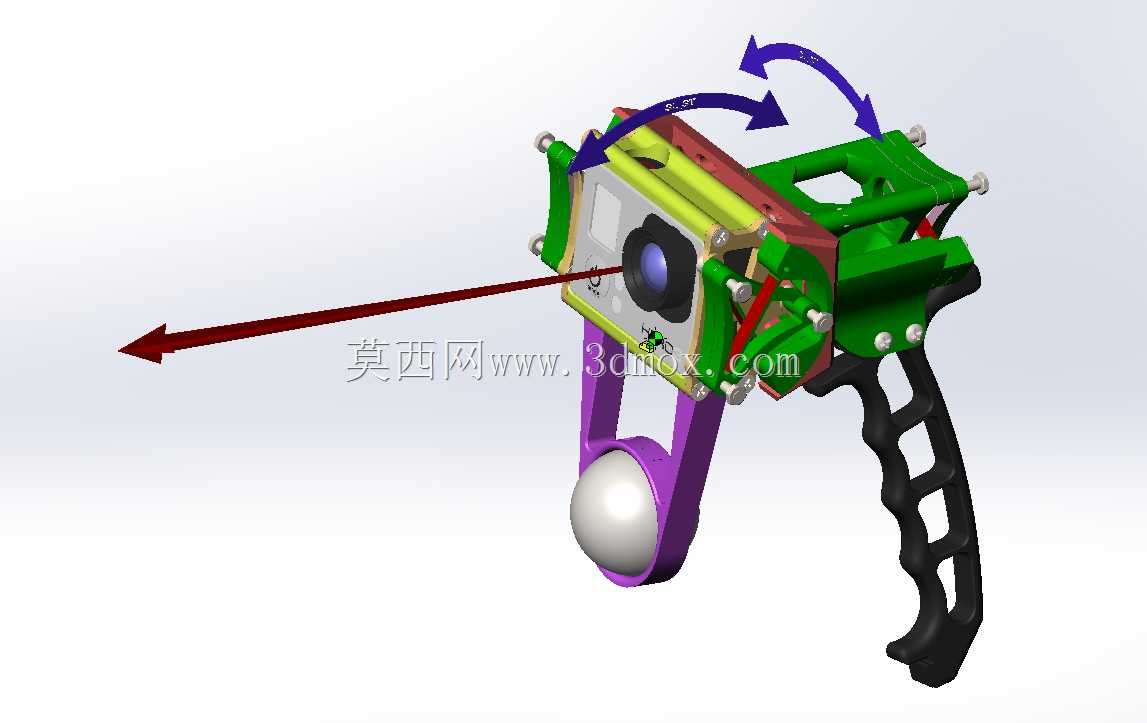

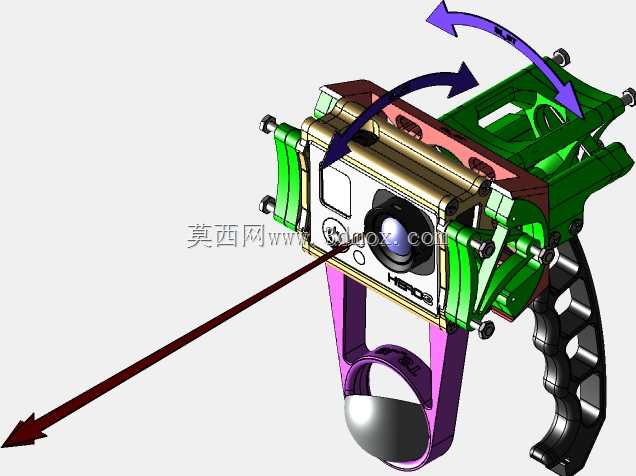

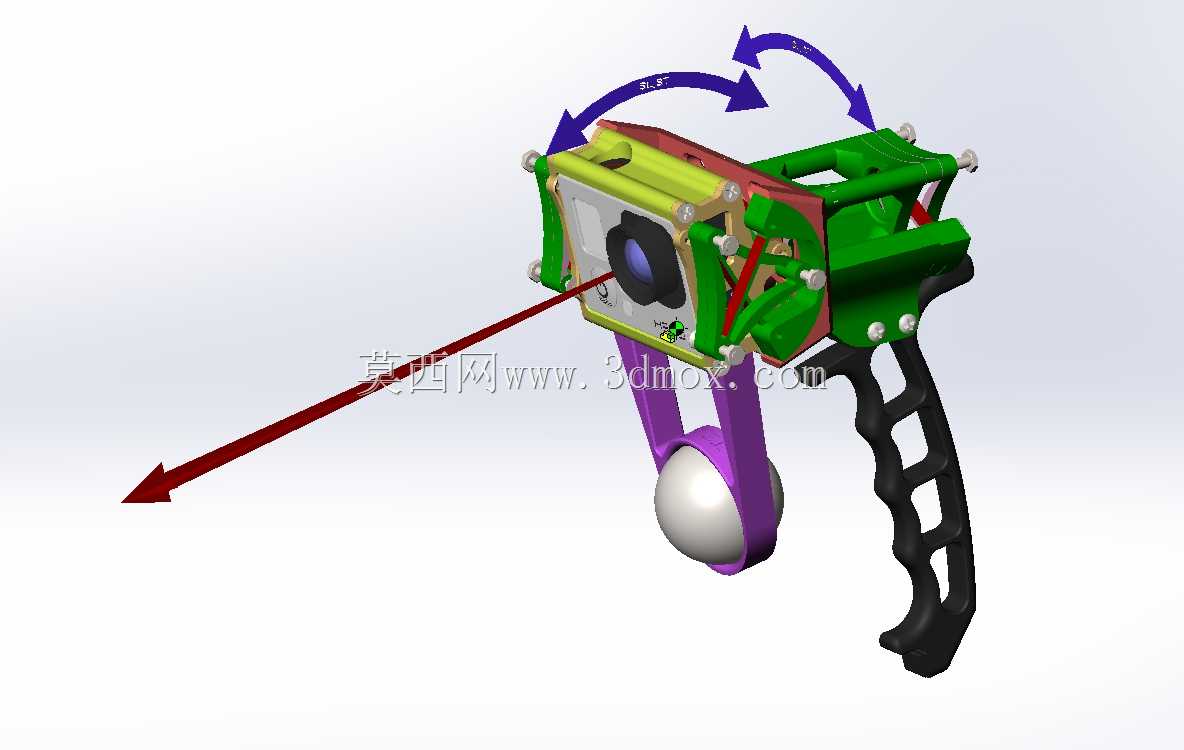

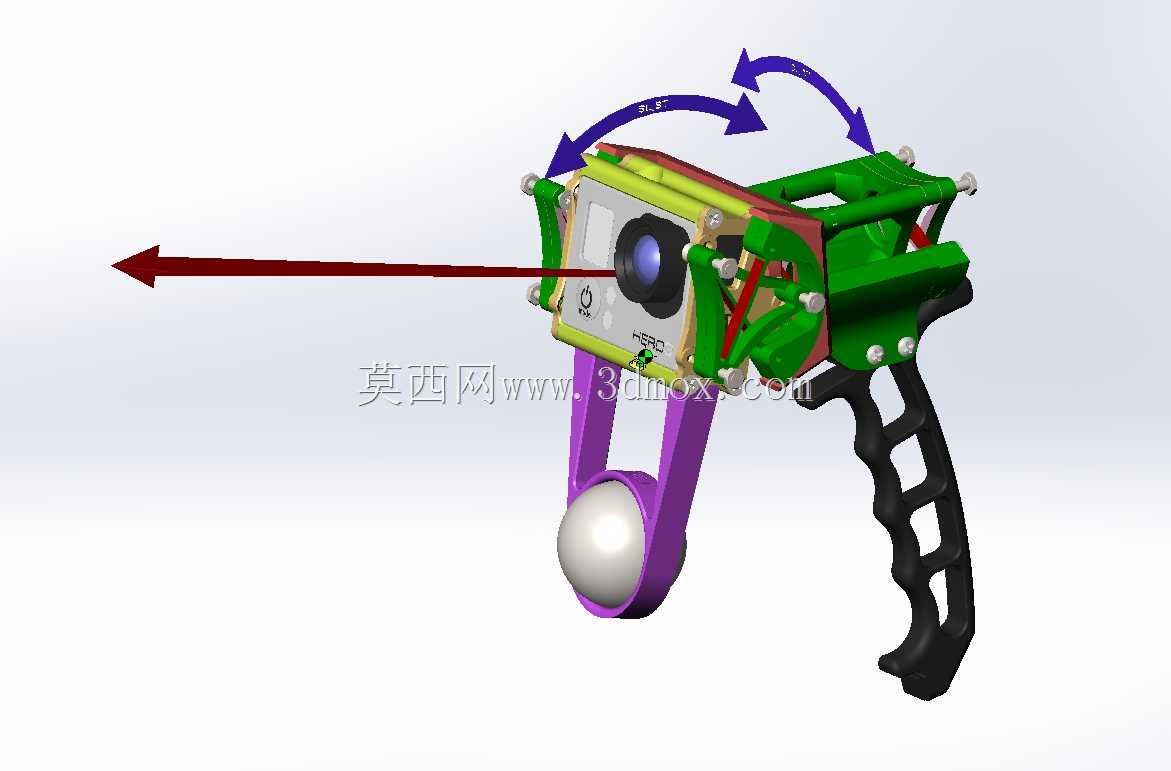

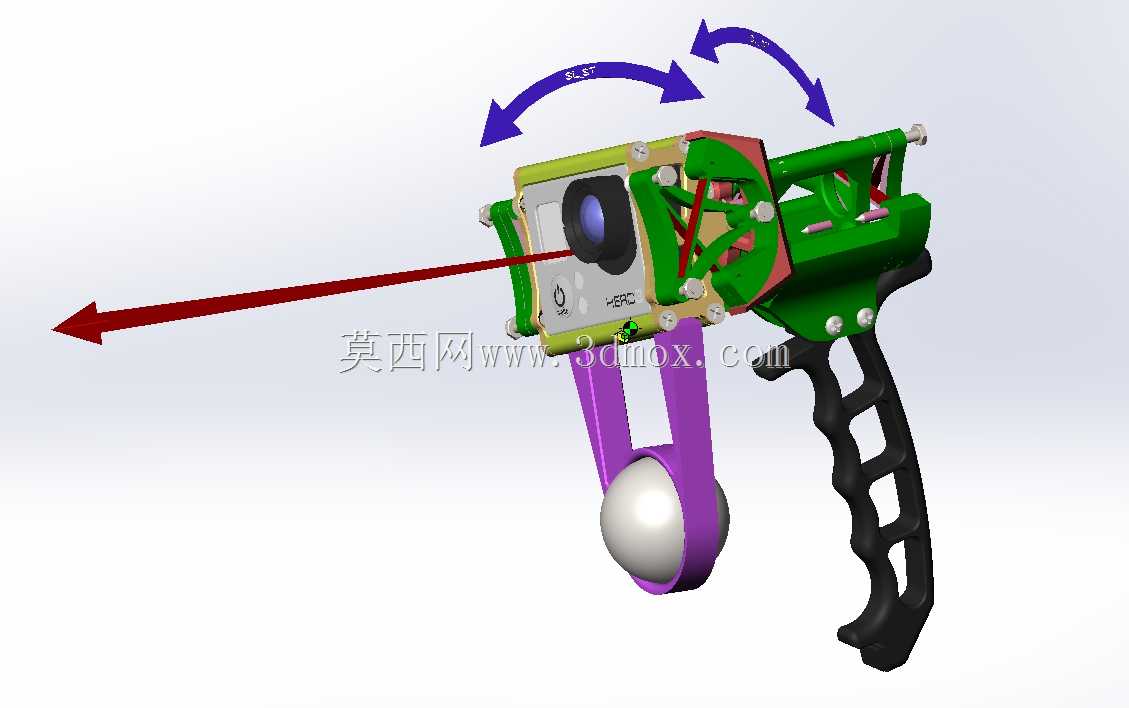

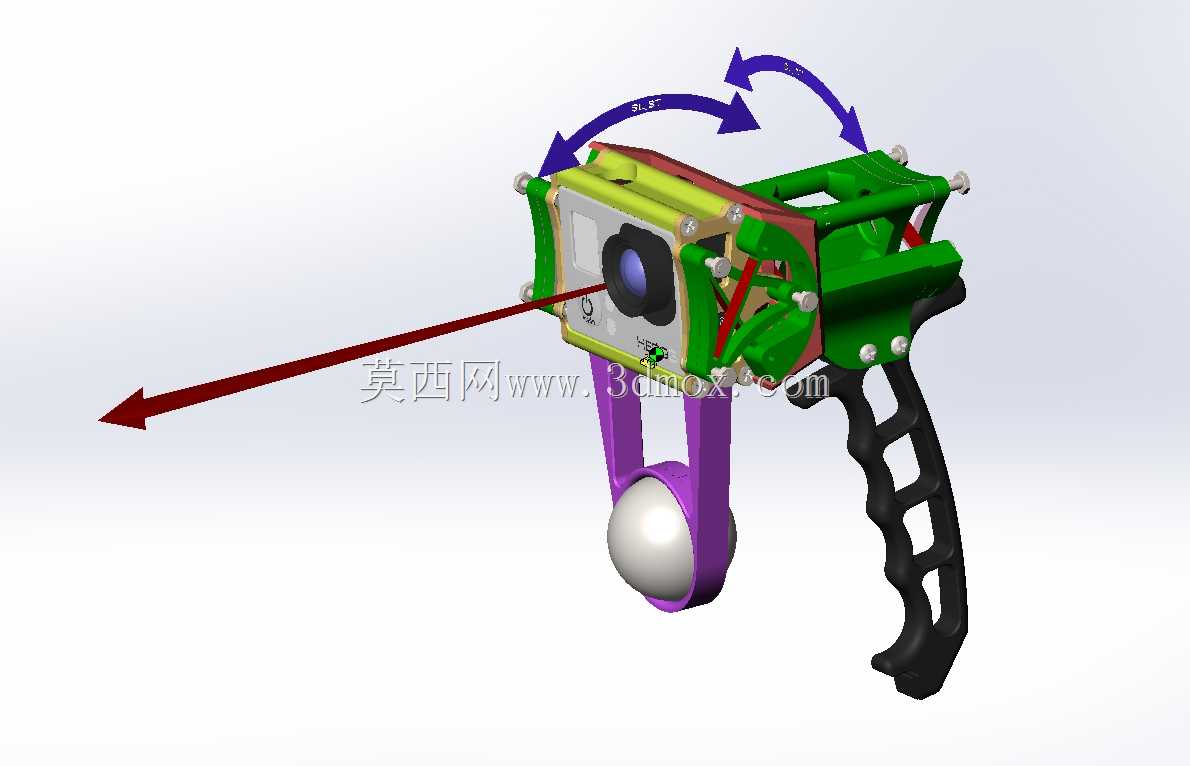

　　稳定结构的核心在于两组正交布置的柔性轴承铰接点，这组柔性轴承采用一体化结构设计，不存在传统滚动轴承的装配间隙，最小理论应变可趋近于零，能够有效过滤手持端传递来的高频小幅振动，当手部出现小幅度倾斜或高频抖动时，振动能量会被柔性轴承的形变吸收，不会直接传递到相机安装端。铰接结构的两个旋转轴分别对应俯仰、横滚两个方向的自由度，下部的球形配重块通过摆臂与相机安装架连接，当整个支架出现倾斜时，配重块会在重力作用下自然下垂，带动相机安装架绕铰接轴转动，始终保持相机镜头处于水平朝向，无需手动调整即可实现被动式的姿态补偿。

　　在实际使用场景中，这款稳定支架可适配步行跟拍、第一视角运动记录、小型活动现场记录等多种拍摄场景，相比电子稳定器，它没有电池续航限制，也不存在电子校准的等待时间，拿起即可使用，结构整体没有复杂的电子元器件，后期维护成本极低，即使在潮湿、多尘的户外环境下使用，也不会出现电路故障问题。结构的所有零部件都可通过常规3D打印工艺制作，零件之间的连接采用标准紧固件，不需要特殊的装配工具，使用者可根据自身使用需求调整配重块的重量与摆臂长度，适配不同重量的相机设备，当搭载重量更大的相机时，只需更换对应重量的配重块，即可保证重力平衡的效果，调整过程不需要改动主体结构，适配灵活性较强。

　　从安装边界来看，支架整体收拢状态下的外形尺寸可满足单手握持的使用需求，不会占用过多收纳空间，摆臂的转动范围设置了机械限位结构，避免转动角度过大导致相机碰撞到握把或配重块，在正常使用的摆动范围内，相机始终处于安全的转动区间，不会出现结构干涉问题。铰接点的阻尼经过匹配设计，既能够保证配重块可以灵活转动实现自稳，也不会因为阻尼过小导致相机出现来回摆动的问题，在快速移动的拍摄场景下，也能快速回到稳定水平状态，不会出现长时间的余摆影响拍摄。整个结构没有多余的外置突出部件，握持使用时不会勾挂背包带或其他户外装备，适合户外移动拍摄的使用环境。
