SLU ST挤出机RR7喂料驱动结构

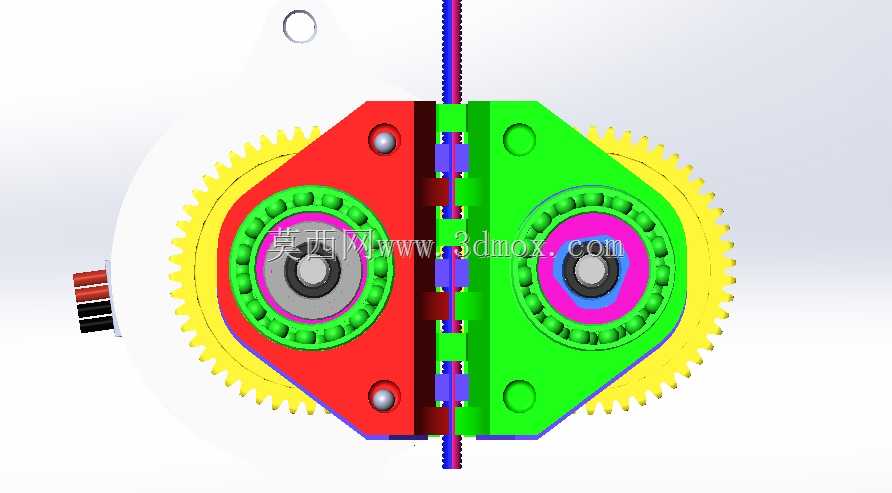

　　在熔融挤出成型类设备的喂料端，稳定的物料推送驱动力直接决定了出料的均匀性与整机运行的连续可靠性，这套挤出机喂料驱动结构，正是针对小流量精密挤出场景开发的核心传动单元，目前在桌面级线材挤出、小型色母共混挤出、实验室配方试验挤出设备上有着广泛的适配空间。不同于常规单轴直连的挤出机喂料结构，这套结构采用了偏置式齿轮减速布局，将驱动源的高转速低扭矩输出，通过三级渐开线圆柱齿轮的啮合传递，转换为喂料螺杆所需的低转速高扭矩输出，齿轮组采用错位叠层的排布方式，在有限的环形安装空间内完成了减速比的合理分配，避免了传统同轴减速结构轴向尺寸过长的问题，能够适配安装空间局促的紧凑型挤出设备机架。从结构的安装边界来看，

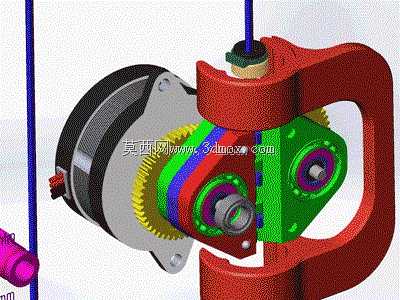

　　整套驱动单元的核心安装基准为与驱动电机对接的圆形法兰面，法兰面上预留的三个均布安装孔可直接与常规42系列步进电机的端面对接，无需额外设计转接板，降低了整机装配的零件数量与累计公差；外侧的C型红色支架为整个传动单元的承载基体，支架的两个支臂上分别设置了轴承安装位，用于支撑喂料螺杆的输出端与齿轮组的中间传动轴，轴承位的同轴度公差控制在0.02mm以内，可保证齿轮啮合时间隙均匀，避免高速运转时出现偏磨、卡滞或异常噪音。结构的进料端设置在支架上方的接口位置，可直接对接标准直径的料道，蓝色的进料导管插入接口后通过侧面的顶丝锁紧即可完成固定，进料通道与螺杆进料段的同轴度经过校准，能够保证颗粒物料依靠自重顺利落入螺杆螺槽内，不会出现架桥、

　　堵料的问题。在设计思路上，这套结构充分考虑了日常维护的便捷性，齿轮组外侧的多层彩色端盖采用分体式设计，每一层端盖对应一个齿轮轴的轴向定位，拆卸对应端盖即可单独更换磨损的齿轮或轴承，无需将整个传动单元从设备上完全拆解，大幅缩短了设备的停机维护时间；端盖与基体之间采用止口定位加螺栓紧固的连接方式，既保证了装配时的定位精度，也能避免运转过程中出现端盖松动移位的问题。针对挤出喂料过程中可能出现的物料反渗问题，结构在螺杆输出端的轴承位外侧设置了密封槽，可安装骨架油封对传动腔进行密封，防止熔融态的物料渗入齿轮啮合区域造成润滑油污染或齿轮磨损，延长了整套传动单元的使用寿命。从实际运行的工况适配来看，

　　这套结构的输出扭矩可满足直径20mm以下螺杆的挤出喂料需求，适配的物料涵盖PLA、ABS等常规热塑性塑料，以及低粘度的热熔胶类物料，送料速度的调节范围可通过匹配驱动电机的转速实现0.5-15r/min的无级调速，能够满足不同挤出工艺对喂料量的要求。结构的整体外形没有多余的突出结构，所有外露的螺栓头均做了沉头处理，安装到设备上之后不会与周边的加热圈、冷却风道等辅件产生干涉，安装时只需保证驱动法兰与电机端面贴合到位，支架底部的两个辅助安装孔锁付到设备机架上即可完成固定，不需要复杂的调校过程。在齿轮参数的匹配上，各级齿轮的模数均选用0.5模，齿面做了硬化处理，能够承受长期交变载荷下的接触应力，避免出现断齿、点蚀等失效问题；齿轮与轴之间采用平键连接加顶丝锁紧的固定方式，传递扭矩时不会出现轴与齿轮相对滑动的问题，保证动力传递的可靠性。
