多工位SLU ST挤出换刀喂料集成装置

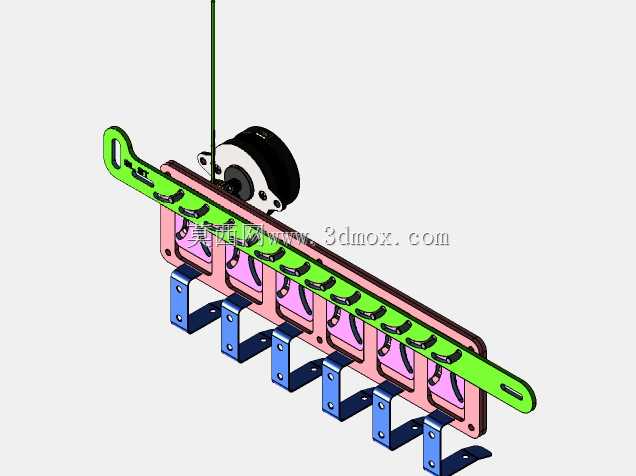

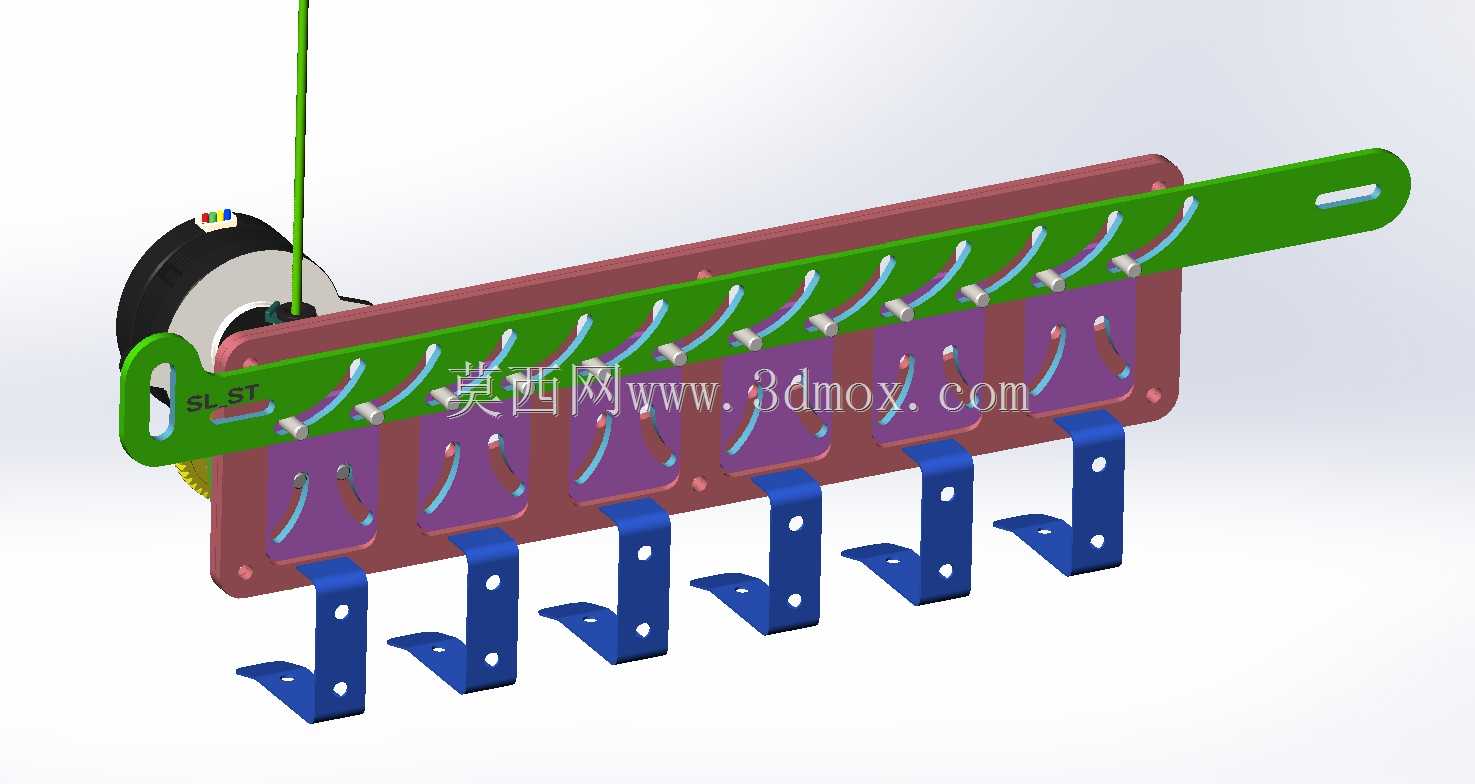

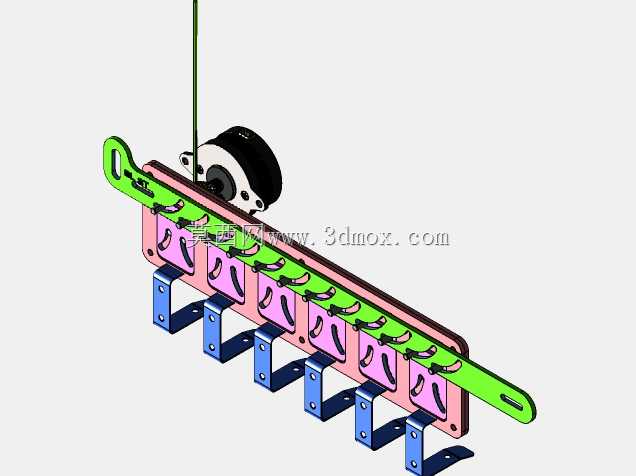

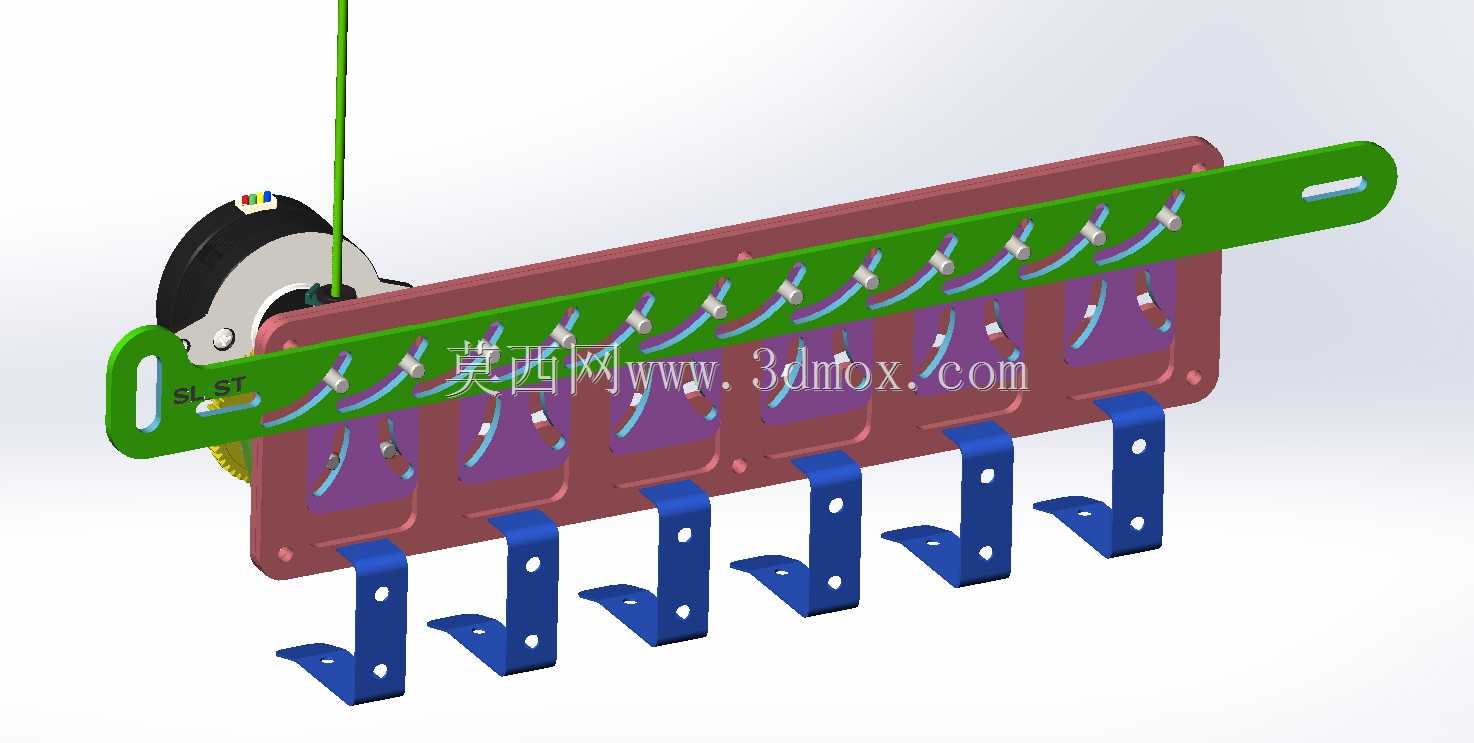

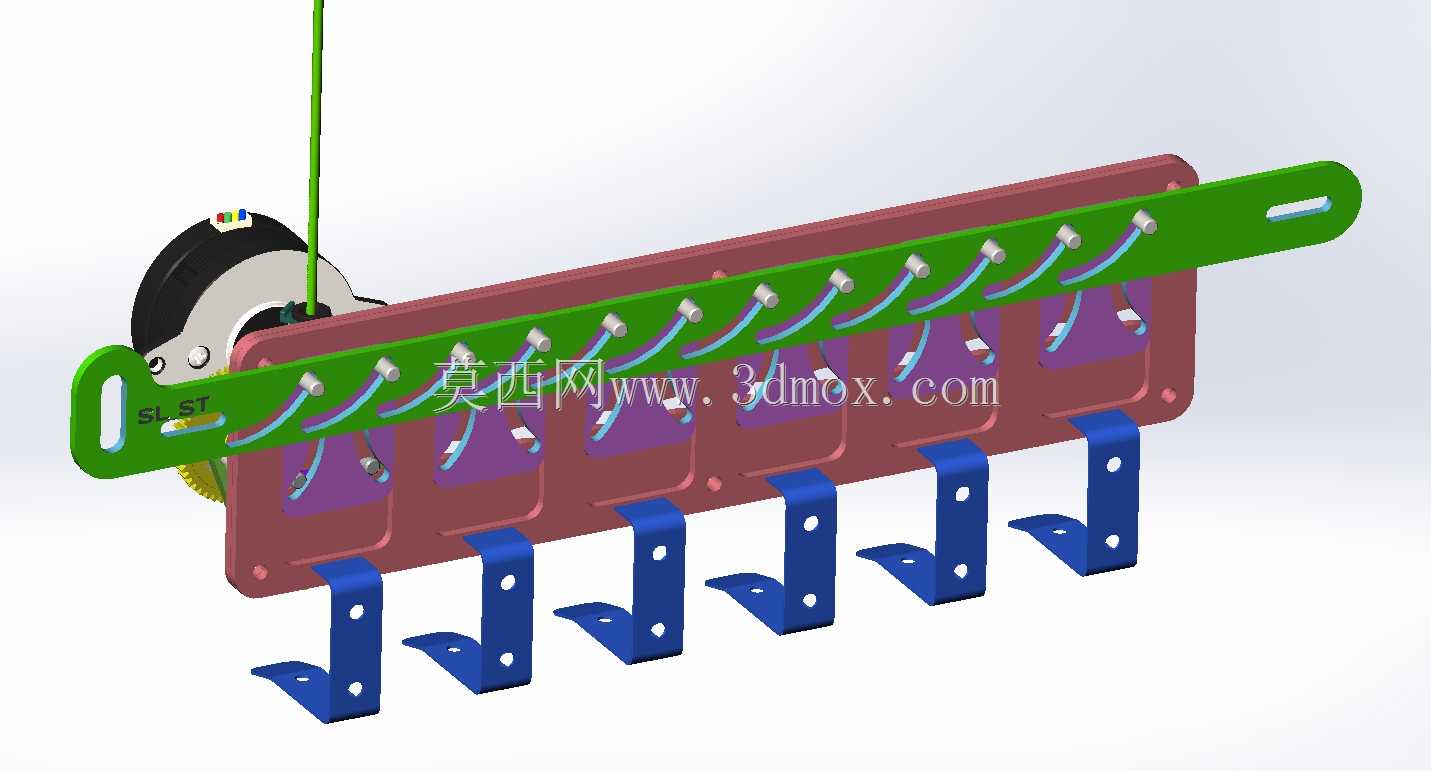

　　这套集成式挤出配套机构，主要面向小型线材、耗材类挤出生产线的连续化作业场景，适配桌面级、小型实验级挤出设备的线材导出、工位切换、多路径送料需求，常见于3D打印耗材生产、细径塑料线材挤出、小型异型材挤出的末端工位，解决传统单路挤出送料路径单一、换刀调整需停机对位、多规格线材导出无法快速切换的痛点。从结构布局来看，整套机构采用长条形卧式安装基准，主体承载板为矩形金属板材，所有功能组件均集成在该承载板上，安装时通过底部7组L型折弯安装支架与设备机架固定，安装支架上预留的两个腰型安装孔可实现前后、上下方向的位置微调，适配不同机架的安装孔位偏差，整套机构安装完成后，横向总长度适配常规小型挤出机的出料端跨度，纵向突出安装面的尺寸控制在较小范围，

　　不会额外占用过多生产线的横向排布空间，进料端预留的线材导入位置可直接对接挤出机的出料口，无需额外加装过长的导向转接件。核心功能部分，长条形绿色导向件作为线材的主输送承载轨道，沿长度方向均匀排布12组独立的线材导向卡位，每组卡位对应一个独立的送料工位，每个工位下方对应一组独立的紫色导向模块，模块内部加工有与线材直径匹配的弧形导向槽，可将挤出机输出的高温线材沿预设弧度导出，避免线材刚挤出时因温度较高、刚性不足出现弯折、垂落、直径不均的问题。导向轨道上的每组卡位都配有独立的弹性压合件，采用弧形金属弹片结构，可根据线材的实际直径自适应调整压合力度，既保证线材输送过程中不会出现跳位、偏移，又不会因压合力过大刮伤线材表面、影响线材外径精度。

　　机构左侧集成的驱动轮组与导向轮配合，可实现整条绿色导向轨道的横向位移，当需要切换不同线径、不同颜色的线材导出路径时，驱动轮带动导向轨道横向移动，将对应工位的导向槽对准挤出机出料口，即可完成工位切换，整个切换过程无需拆卸任何紧固件，配合挤出机的换料动作可实现不停机快速换型，大幅减少换料调整的停机时间。换刀功能模块集成在导向轨道的进料端位置，可根据挤出需求快速更换不同孔径的出料导向嘴，适配1.75mm、3mm等不同规格的线材生产需求，换刀时只需扳动卡位件即可取出旧导向嘴，装入新导向嘴后弹性卡位件自动锁止，无需额外工具操作。整套结构的零件加工适配性较强，大部分金属结构件都可通过激光切割工艺完成落料、折弯加工，无需开模，加工成本低、

　　制作周期短，零件的加工精度容易保证，组装时只需按照定位孔位依次固定各组件即可，不需要复杂的对位调整，后期维护时，单个导向模块、弹性压片出现磨损时可单独更换，无需更换整套机构，降低了后期的使用维护成本。从安装边界来看，整套机构的进料端中心高度与常规小型挤出机的出料中心高度匹配，安装时只需保证承载板的水平度在0.1mm/m以内，即可保证各工位的导向槽与出料口的同轴度，避免线材导出时出现偏磨、堵料的问题；底部的L型支架在设计时预留了足够的避让空间，不会与挤出机的加热块、测温元件等原有部件产生干涉，可直接加装在现有小型挤出设备上进行升级改造，不需要对原有设备的结构进行大规模改动。在实际使用过程中，多工位的设计可同时预装多组不同规格的导向模块，生产不同规格线材时只需滑动导向轨道切换工位即可，相比传统单路导向结构，换型时间可缩短80%以上，弹性压合件的自适应设计可兼容一定范围内的线径偏差，即使线材挤出时出现轻微的直径波动，也能保证输送过程的稳定性，不会出现卡线、断线的问题。
