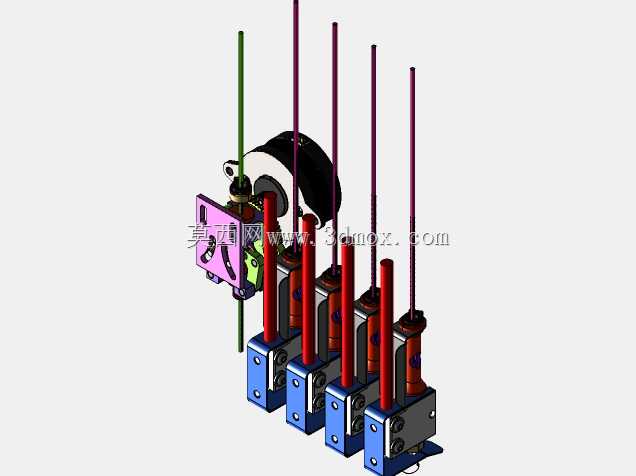

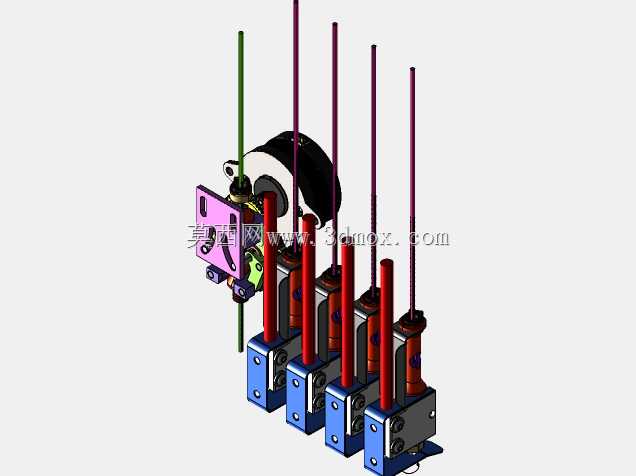

多通道SLU ST挤出进料RR9结构设计

　　这套多通道挤出进料结构，核心面向FDM工艺多色、多材料并行打印的实际生产场景，解决传统单挤出头换料耗时长、残料混色、打印中断率高的痛点，可直接适配桌面级及小型工业级FDM打印设备的进料端改造或整机集成。从实际应用场景来看，该结构可同时搭载6种不同颜色或不同材质的打印耗材，在打印过程中通过切换不同进料通道实现耗材的快速切换，无需手动更换料卷，也不需要等待喷头排空残料，能大幅降低多色打印的换料等待时间，同时减少不同耗材切换过程中的混色瑕疵，尤其适合手办模型、彩色功能件、多材料复合样件的打印生产场景。

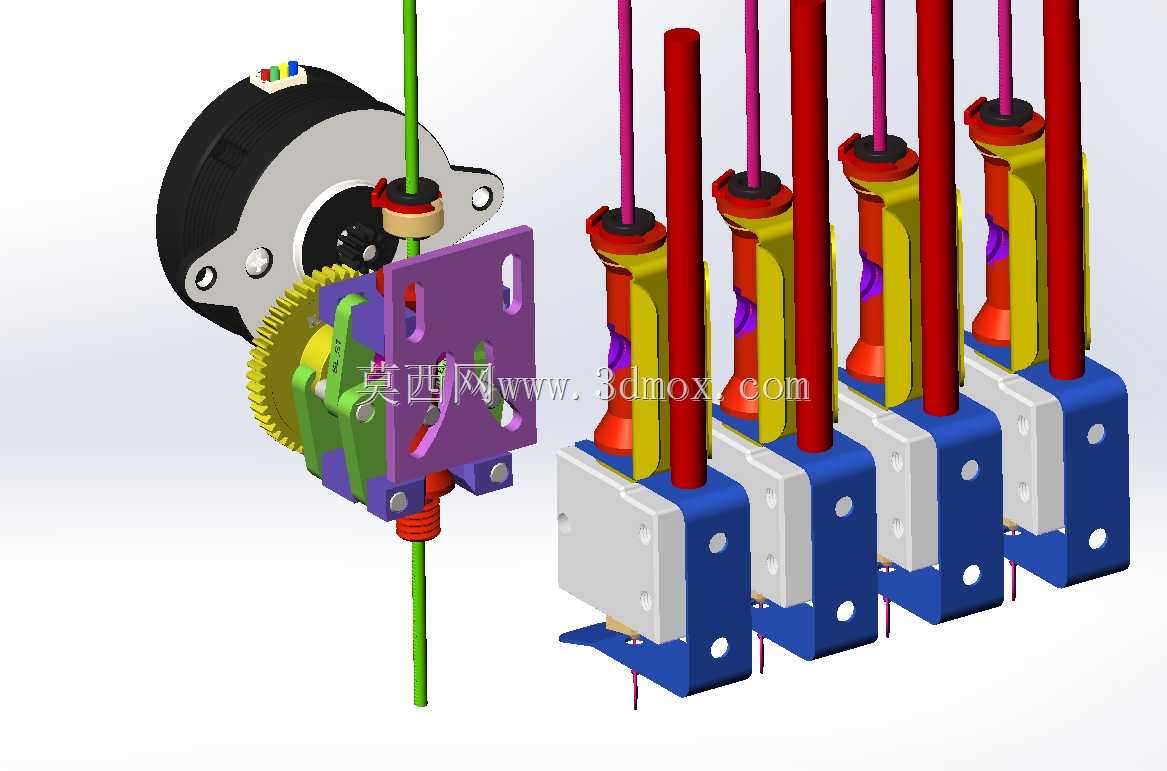

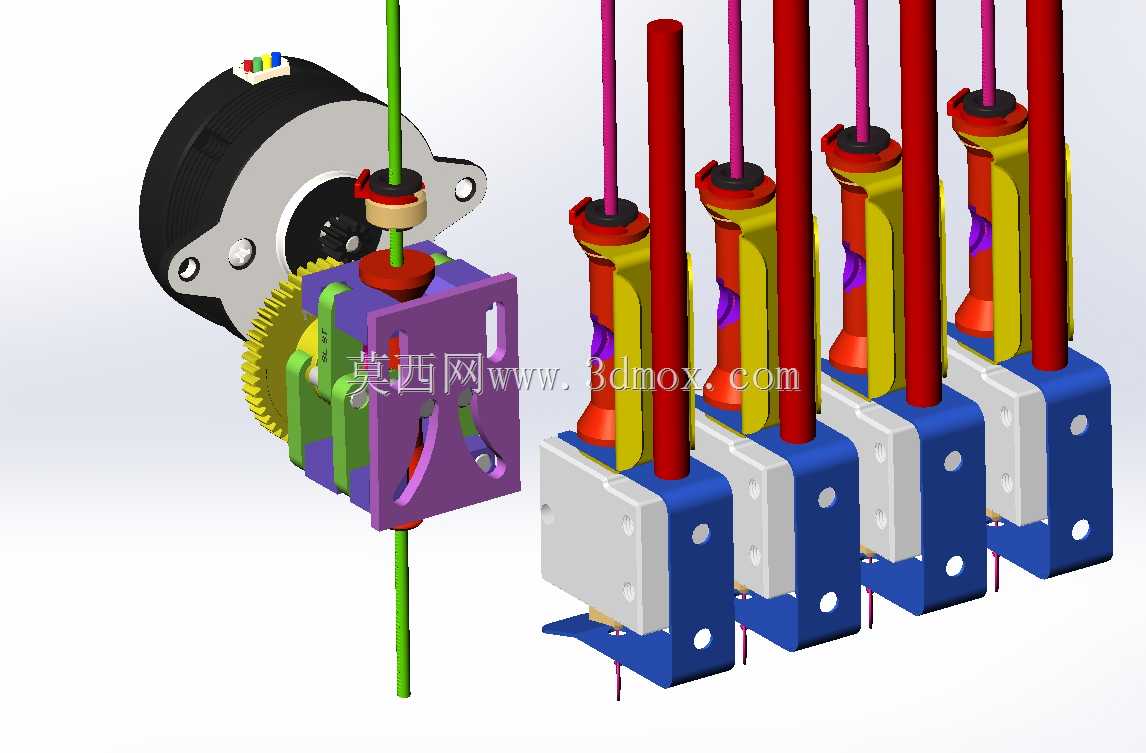

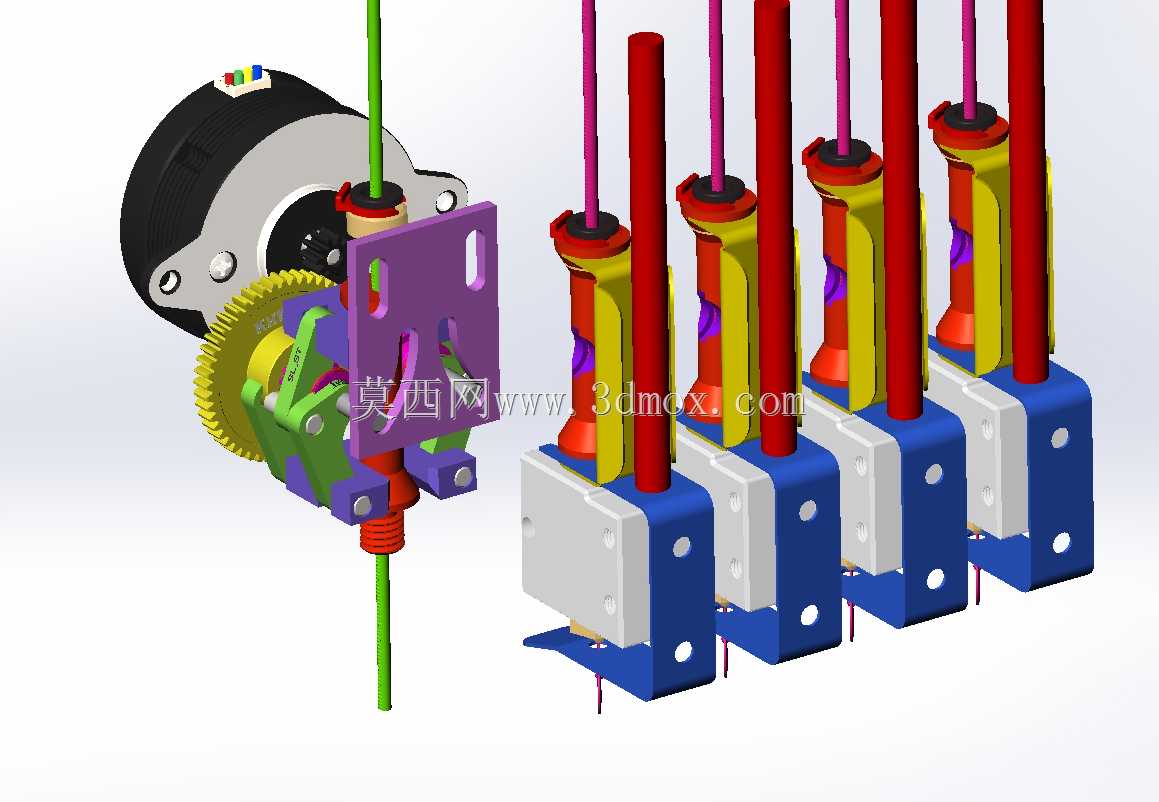

　　从功能特性上看，单组进料单元采用步进电机直驱配合减速齿轮组的传动方案，驱动轮与从动压轮的配合间隙做了可调设计，可适配1.75mm直径的常规PLA、ABS、TPU等不同硬度的耗材，压轮采用带防滑齿的弹性结构，既能保证耗材推送过程中不打滑，也不会因为压力过大压伤耗材表面导致进料卡顿。每个进料通道都设置了独立的耗材导向管接口，导向管采用低摩擦PTFE材质，可将耗材从料卷端平稳引导至挤出轮位置，避免耗材弯折卡滞。多组进料单元采用模块化并排安装设计，每个单元的出料端都对准共用的进料喉管位置，切换通道时，非工作通道的压轮自动抬升释放耗材，工作通道的压轮压紧耗材完成推送，切换响应速度快，不会出现多根耗材同时卡入喉管的故障。

　　设计思路上，整套结构优先考虑了安装维护的便捷性，单个进料单元的主体支架采用分体式拼接结构，齿轮、驱动轴、压轮组件都可单独拆卸更换，不需要拆解整套进料模组就能完成易损件的替换。驱动电机选用42系列两相步进电机，安装孔位符合行业通用标准，可直接替换市面常规挤出机的驱动部件，不需要额外修改设备的电机安装座。走线位置做了内嵌式线槽设计，电机的供电线、限位信号线都可从支架内部的线槽排布，避免走线杂乱干扰打印平台的运动。齿轮组采用0.5模数的直齿设计，传动比设置为3:1，既保证了足够的进料推力，也能精准控制耗材的推送精度，实现0.01mm级的进料量控制，匹配高精度打印的进料要求。

　　从外形尺寸与安装边界来看，单组进料单元的宽度仅为22mm，6组并排安装后的总宽度控制在140mm以内，整体高度从电机安装面到出料口端面为85mm，深度方向尺寸为65mm，安装孔位采用横向两孔、纵向两孔的标准间距设计，可直接固定在常规2020、2040铝型材的机架上，不需要额外设计转接安装板。出料口的喉管接口采用标准M6螺纹，可适配市面通用的E3D系列、火山系列热端组件，不需要定制特殊规格的喉管或加热块。结构的运动部件全部做了限位设计，压轮的抬升行程控制在3mm以内，齿轮啮合的侧隙调整到0.02-0.05mm的合理区间，既保证传动顺畅无卡顿，也不会因为侧隙过大导致进料精度下降。另外，整套结构的外露部件都做了圆角处理，没有尖锐的边角，安装调试过程中不会划伤操作人员，耗材入口处做了喇叭口导向设计，穿料时不需要精准对准孔位，可快速完成耗材的穿入操作，降低设备调试的操作难度。在实际运行过程中，该结构的单通道最大进料推力可达30N，足以推送硬度较高的ABS、PC等工程耗材，也能稳定推送柔性TPU耗材，不会出现柔性耗材弯折卡滞在进料通道内的问题，每个通道都设置了耗材检测的触发位，可外接耗材断料传感器，实现耗材耗尽时的自动暂停提醒，进一步提升长时间无人值守打印的可靠性。
