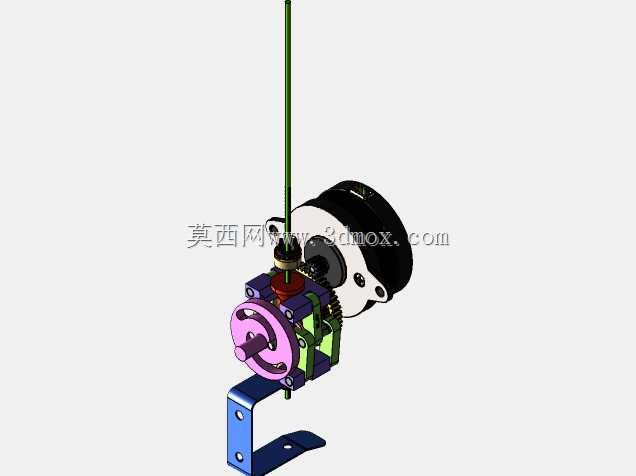

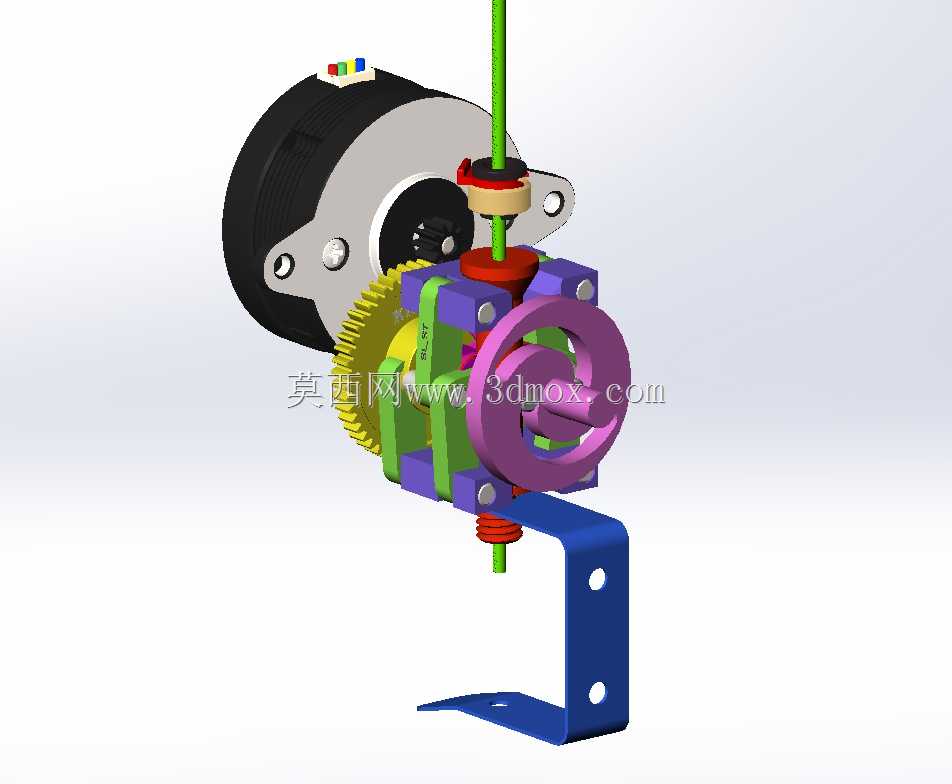

3D打印机SLU挤出机送料结构设计

　　该结构为FDM型3D打印设备配套的近端挤出送料组件，核心作用是将丝状打印耗材精准、稳定地推送至热端熔融腔，是决定打印成型精度、耗材适配范围的核心功能部件。从实际应用场景来看，这类挤出结构多用于桌面级FDM 3D打印机，适配PLA、ABS、TPU等多种常见打印耗材，尤其针对柔性耗材的送料稳定性做了结构优化，可覆盖创客教育、手板打样、小批量定制零件生产等多个使用场景，相比远端挤出结构，近端安装的形式能减少耗材送料行程的迟滞，提升回抽响应速度，降低柔性耗材弯折卡料的概率。

　　从功能特性来看，该结构采用步进电机直连齿轮减速的传动方案，驱动端选用42系列两相步进电机作为动力源，电机输出轴直接啮合主动传动齿轮，通过大减速比的齿轮组放大输出扭矩，即便是低打印温度下的高硬度耗材，或是大流量挤出工况下，也能提供足够的挤压力，避免出现送料打滑、挤出不足的问题。挤出轮采用带齿纹的金属材质，增大与耗材表面的接触摩擦力，配合双侧可调压的压紧机构，可根据耗材直径公差、材质硬度调整压紧力，既不会因为压力过大刮伤耗材表面导致碎屑残留卡料，也不会因为压力不足出现送料失步。耗材走料通道采用同轴度定位设计，进料端导向孔与挤出轮送料切线、出料端热端接口保持严格同轴，避免耗材走料过程中出现弯折、偏移，尤其是适配1.75mm直径标准耗材时，通道间隙控制在0.2mm以内，既保证耗材顺畅通行，又能限制耗材横向窜动。

　　设计思路上，整体结构采用模块化堆叠设计，主体支撑件采用多片层叠的板式结构，通过定位销与螺丝完成各部件的精准装配，不需要复杂的工装即可完成组装与后期维护，齿轮组的啮合间隙可通过安装孔位的微调进行补偿，长期使用出现齿轮磨损后，不需要更换整个主体结构，仅需调整间隙或更换对应齿轮即可恢复精度。安装支架采用L型折弯钣金结构，支架上预留两个标准安装孔位，可直接固定在3D打印机的X轴滑台安装面上，安装孔位间距符合主流桌面级3D打印机的挤出机安装标准，不需要额外加工转接件即可完成替换安装。

　　从安装边界与尺寸来看，整体结构沿送料丝方向的总高度控制在85mm以内，横向最大宽度为52mm，沿电机轴向的厚度为38mm，安装后不会与打印机的X轴导轨、打印平台、自动调平传感器等周边部件产生运动干涉，L型安装支架的折弯高度为30mm，可保证挤出轮中心与热端进料口的对接高度匹配标准E3D系列热端的安装尺寸，出料端接口采用标准M6螺纹对接，可直接拧入通用热端的进料喉管，不需要额外做密封或转接处理。结构中所有转动部件均做了限位设计，齿轮轴两端采用过盈配合固定在主体支撑板上，压料臂采用转轴加扭簧的结构提供压紧力，扭簧的预紧力可通过调整螺丝进行线性调节，适配不同硬度耗材的送料需求。走料通道的进料端做了喇叭口导向设计，耗材插入时不需要精准对位即可顺利进入送料轮啮合区，降低换料操作的难度。日常维护时，仅需松开压料臂的固定螺丝即可清理挤出轮齿缝中残留的耗材碎屑，不需要拆解整个主体结构，大幅降低后期维护的时间成本。在大流量高速打印工况下，该结构的齿轮减速比设计可让步进电机工作在最优扭矩转速区间，避免电机高速运转时出现扭矩下降导致的挤出量不足问题，同时金属齿轮的传动效率远高于塑料齿轮，长期连续工作的磨损量更小，使用寿命更长。针对柔性TPU耗材的送料需求，整个走料路径从进料口到出料喉管之间无大间隙空腔，耗材在送料过程中始终处于受限空间内，不会因为耗材柔性出现弯折堆积导致的堵头问题，可稳定支持95A及以下硬度的柔性耗材打印。
