快换结构SLU ST挤出送料组件

　　这套挤出送料组件主要面向桌面级FDM熔融沉积成型3D打印设备的送料端升级场景，适配常规1.75mm直径打印耗材的输送需求，也可通过调整流道尺寸兼容3mm规格耗材，同时能够直接替换老式滚筒传动结构的挤出机单元，无需大幅修改原有设备的安装位布局。从实际使用场景来看，这类快换结构的挤出组件，主要解决的是日常打印作业中频繁更换耗材、维护送料齿轮、清理耗材碎屑时的拆装效率问题，传统挤出机往往需要拧动多颗固定螺丝才能拆开送料压合结构，清理卡料或者更换不同材质耗材时耗时较长，这套结构通过齿条与齿轮的联动压合设计，扳动侧边的调节旋钮即可快速松开或压紧耗材，配合快拆的固定卡扣，能够在十秒内完成送料轮的暴露操作，大幅降低日常维护的时间成本。

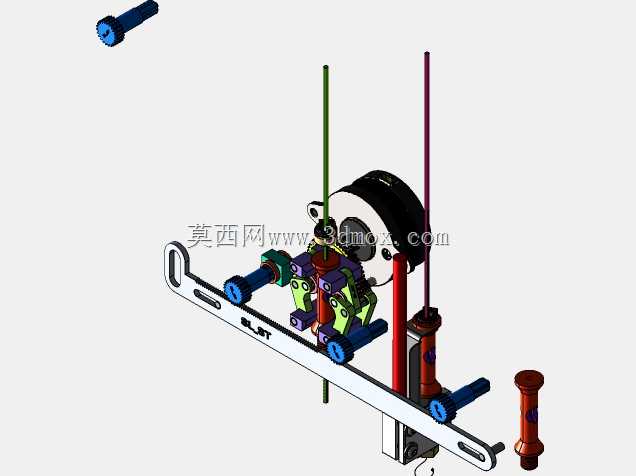

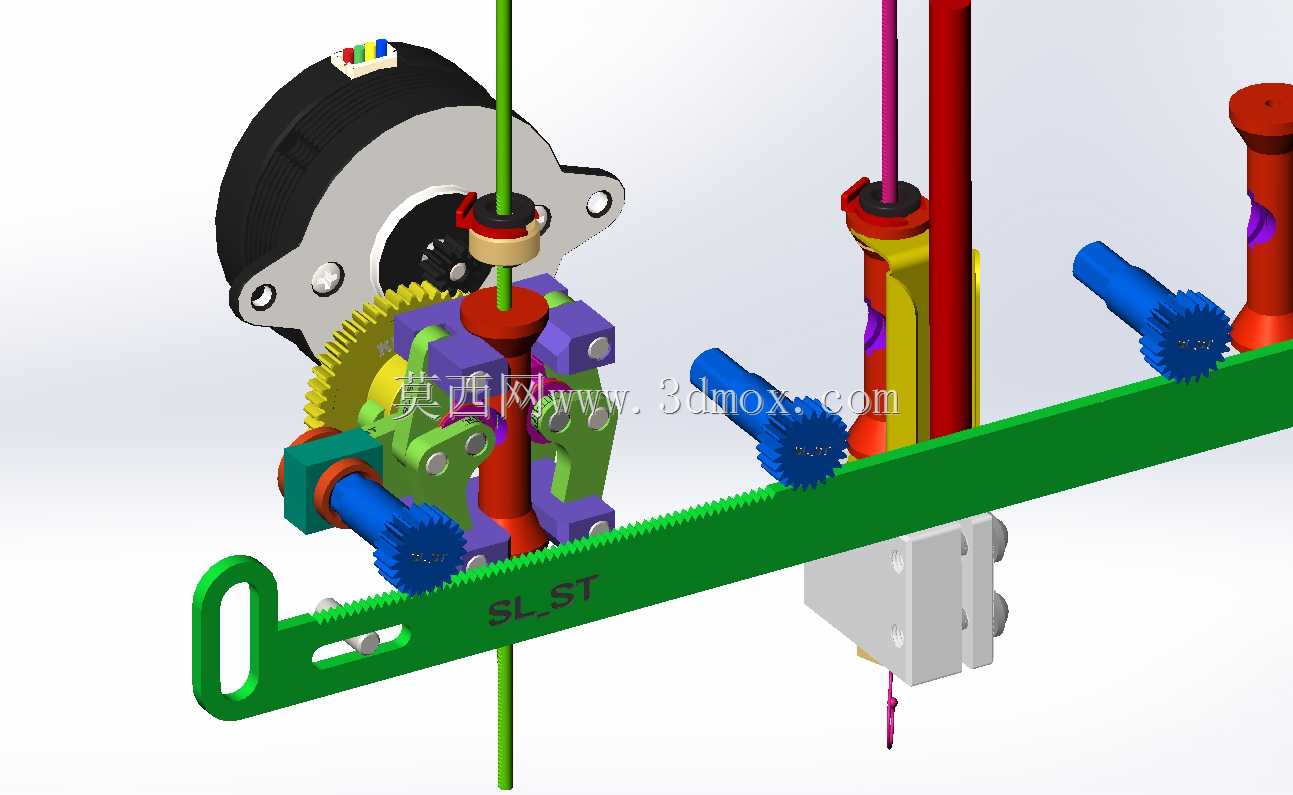

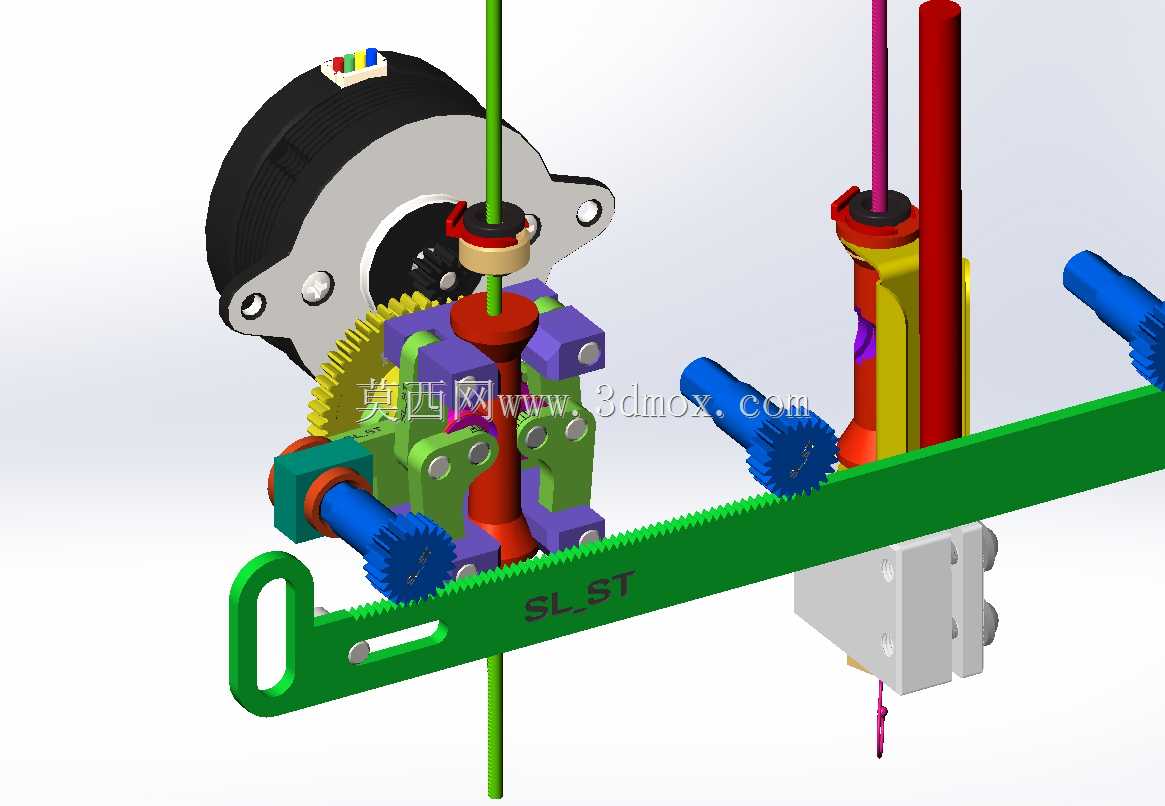

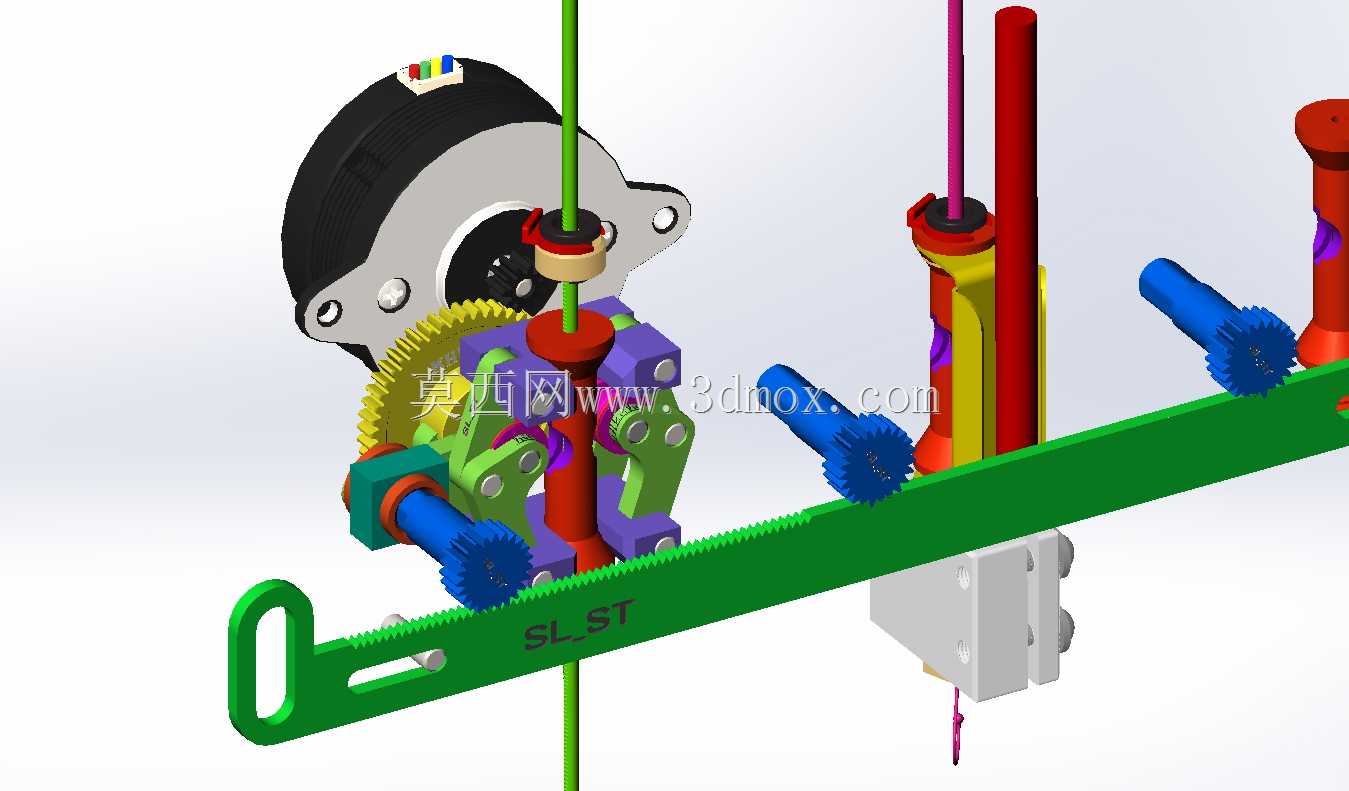

　　从功能特性上看，组件集成了步进电机安装位、送料驱动齿轮、压合调节机构、耗材导向通道、热端安装座几个核心部分，驱动齿轮采用带齿纹的金属材质设计，能够增大与耗材表面的摩擦力，避免送料过程中出现打滑、耗材啃屑的问题；压合结构采用双侧对称的弹性压块设计，压块上带有与耗材直径匹配的弧形导向槽，能够保证耗材在输送过程中始终保持与驱动齿轮的切线位置对齐，不会出现偏磨、送料偏移的问题；侧边的蓝色调节旋钮与齿轮同轴固定，转动旋钮时会带动同轴齿轮沿绿色齿条移动，从而调整压块与驱动齿轮之间的间隙，适配不同直径公差的耗材，也能根据耗材材质调整压合力大小，比如打印TPU这类柔性耗材时可以适当减小压合力，避免耗材被压变形导致送料不畅，打印PLA、ABS这类硬质耗材时可以增大压合力，保证大流量挤出时的送料扭矩足够。

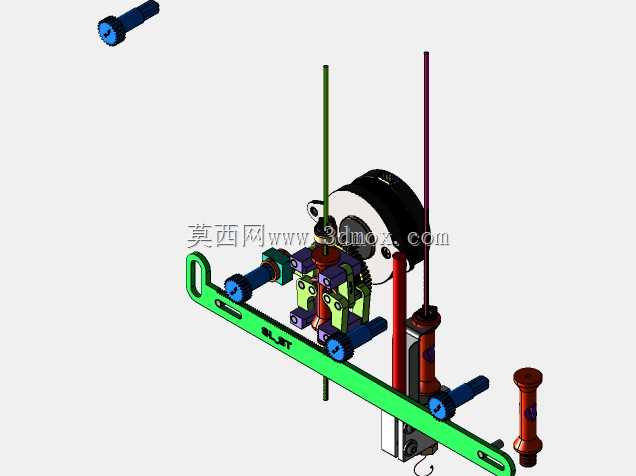

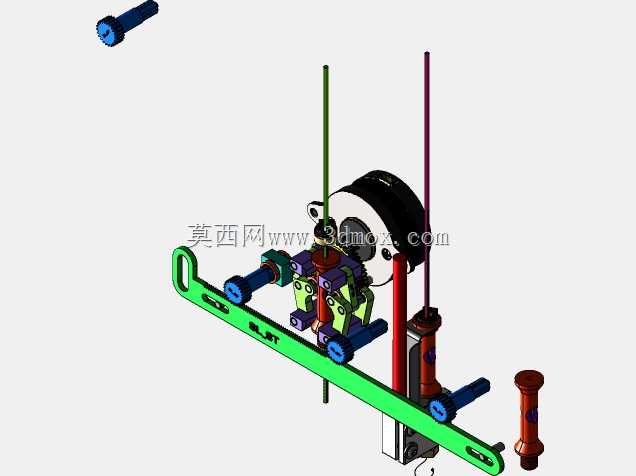

　　设计思路上，这套结构优先考虑了安装兼容性与维护便捷性，整体安装基准面设置在组件后侧的白色安装块上，安装块上预留了两个标准的M3螺丝固定孔，孔距与市面上主流的E3D V6热端、BMG挤出机的安装孔距完全匹配，用户可以直接将这套组件替换原有设备上的挤出机，不需要重新打孔或者设计转接件；绿色的齿条基座上预留了长条形的调节腰孔，能够根据热端的进料口位置微调组件的前后位置，保证耗材从送料轮输出后能够垂直进入热端进料管，避免出现耗材弯折、进料阻力过大的问题；所有传动齿轮都采用了标准模数设计，齿侧间隙控制在0.1mm以内，既保证传动过程无卡顿，也不会因为间隙过大导致送料精度下降，送料步进电机直接安装在组件后侧的黑色电机座上，电机输出轴与主驱动齿轮直接连接，省去了额外的传动减速环节，结构更加紧凑，整体重量控制在180g以内，安装在打印机X轴滑台上时不会增加太多运动负载，能够保证打印过程中运动机构的响应速度。

　　从安装边界尺寸来看，组件整体最大外轮廓尺寸为120mm（长度方向，沿齿条延伸方向）65mm（宽度方向，沿电机轴线方向）85mm（高度方向，沿耗材进给方向），安装时需要保证后侧安装面与滑台安装面完全贴合，组件上方需要预留至少30mm的空间用于耗材进料导向，下方热端安装位需要预留50mm的空间用于安装热端与散热管，侧边调节旋钮的位置需要预留20mm的操作空间，方便用户手动转动旋钮调整压合力；耗材进料口处设计了锥形导向倒角，能够方便用户将耗材插入送料机构，不需要刻意对准孔位；所有运动部件之间都预留了足够的安全间隙，压块往复运动过程中不会与基座、齿轮发生干涉，长时间运行也不会出现磨损卡滞的问题。另外这套结构也兼容老式滚筒传动挤出机的升级替换，只需要将原有滚筒结构拆除，将这套组件通过转接板固定在原有安装位上，即可实现快换送料的功能，不需要修改设备的固件参数，因为送料轮的直径与原有滚筒直径一致，送料步进电机的步数参数不需要重新校准，替换后即可直接使用，大幅降低了用户的升级改造成本。在实际打印测试中，这套结构的送料精度可以控制在0.01mm以内，能够满足0.05mm层高的高精度打印需求，长时间连续打印100小时以上也不会出现送料打滑、卡料的问题，压合结构的弹性元件采用耐疲劳的弹簧钢材质，反复开合上万次也不会出现弹力衰减的问题，能够长期保持稳定的压合力。
