SLU双锥基距可调挤出进料换刀组件

　　这套挤出进料换刀组件面向熔融沉积成型类增材制造设备开发，核心定位是解决多耗材切换场景下的进料精度与换刀效率矛盾，适配桌面级及小型工业级FDM设备的多色、多材料打印需求，可覆盖PLA、ABS、柔性TPU等常见丝材的稳定输送与挤出头快速切换作业。整套组件的核心定位逻辑采用双圆锥体作为配合基准，区别于传统圆柱面定位的挤出夹头结构，双锥面配合具备自动对中特性，当两个锥座的安装间距拉大时，配合面的接触应力分布更均匀，径向定位偏差会随间距提升逐步收敛，实际装配中不需要额外配磨定位销，仅靠锥面的自锁贴合就能达到0.02mm以内的重复定位精度，完全满足熔融挤出工艺对喷嘴同轴度的要求，避免出现打印层厚不均、丝材溢边的问题。从功能模块拆分来看，

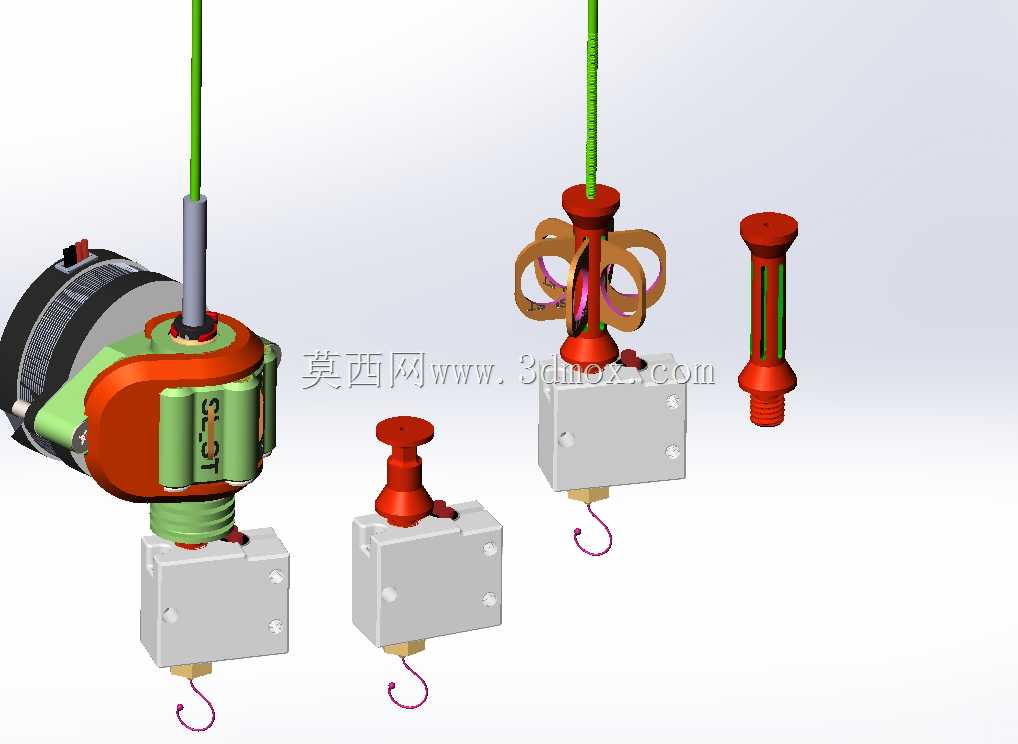

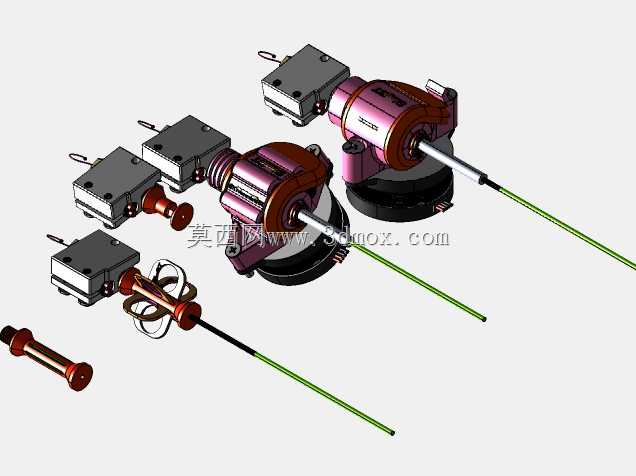

　　整套结构包含进料驱动夹头、锥面定位基座、快锁换刀接口、丝材导向通道四个核心部分。进料驱动夹头集成在驱动电机输出端，采用弹性抱箍结构抱紧丝材，配合带滚花的送料轮提供稳定的送进推力，夹头内部做了倒锥过渡腔，避免丝材在送进过程中出现弯折卡滞，尤其是输送柔性耗材时，过渡腔的圆弧过渡能减少丝材的屈曲变形，送料阻力比直孔结构降低30%左右。锥面定位基座是整套结构的精度核心，每个基座上都加工有与挤出夹头锥度完全匹配的内锥孔，基座底部做了标准的铝型材安装槽，可直接固定在2020、2040等通用型材机架上，安装时不需要额外加工转接板，基座的安装孔位预留了±5mm的调节余量，方便现场调试时调整两个锥座的间距，匹配不同长度规格的挤出头组件。快锁换刀接口采用旋转卡扣式结构，不需要额外工具就能完成挤出头的拆装，换刀过程中锥面自动对中，锁紧后接口的轴向窜动量控制在0.01mm以内，不会出现喷嘴高度偏差导致的打印首层失败问题。丝材导向通道采用聚四氟乙烯内衬管，从进料端一直延伸到挤出头的加热腔上端，内衬管的内壁粗糙度控制在Ra0.8以下，减少丝材输送过程中的摩擦阻力，同时避免丝材在输送过程中被通道内壁刮削产生碎屑，堵塞喷嘴。从安装边界来看，单组定位基座的外形尺寸控制在40mm×30mm×25mm以内，整套多换刀组件并排安装时，最小中心距可以做到55mm，不会出现相邻挤出头的运动干涉，适配市面上绝大多数CoreXY、i3结构的3D打印机运动行程，

　　不需要对原有设备的机架做大规模改造，仅需替换原有单挤出头的安装位就能完成升级。实际应用中，这套组件可以支持最多4组挤出头的快速切换，打印过程中不需要手动更换耗材，设备自动完成挤出头的对位、锁紧、丝材送进动作，多色打印的换刀时间控制在2秒以内，比传统的单头多色送料结构的换色响应速度更快，也避免了多色打印时的混色串色问题。设计过程中特意规避了传统挤出换刀结构的常见缺陷，比如传统弹簧钢珠定位结构长期使用后钢珠磨损会导致定位精度下降，双锥面定位是面接触配合，磨损量极小，长期反复拆装后的精度保持性更好；另外传统结构的换刀锁紧力依赖弹簧弹力，打印过程中如果出现喷头碰撞容易移位，这套结构的锥面配合具备自锁特性，锁紧后能承受50N以上的轴向拉力，

　　打印过程中不会出现喷头移位的问题。进料端的夹头做了快拆设计，日常维护时不需要拆解整个基座，仅需拔出夹头就能清理送料轮上的耗材碎屑，维护效率比传统一体式结构提升不少。丝材出口端做了散热鳍片结构，距离加热块上端预留了10mm的散热距离，避免热量向上传导导致丝材在喉管内提前膨胀堵料，实际连续打印测试中，连续工作72小时以上没有出现堵料、送料打滑的问题。针对柔性耗材的输送需求，夹头的送料轮做了细密的滚花纹路，咬合深度控制在0.1mm左右，既可以提供足够的送料推力，又不会咬断丝材导致送料中断，导向管的内径比丝材直径大0.2mm，刚好限制丝材的屈曲空间，输送硬度90A的TPU耗材时，送料速度可以达到60mm/s，远高于普通挤出头30mm/s的柔性耗材打印速度。整套结构的运动部件都做了轻量化设计，单个可更换挤出头的重量控制在80g以内，运动过程中不会给XY轴的运动带来过大的负载，不会因为负载过大导致电机丢步、打印错位。
