SLU ST夹头挤出机进料器结构设计

　　在桌面级熔融沉积成型设备的送料链路里，进料器的性能直接决定了耗材输送的稳定性，这款采用SLU ST夹头结构的挤出机进料器，正是针对常规送料结构容易出现的耗材打滑、送料精度不足、快拆维护不便等痛点做的定向优化设计。从实际应用场景来看，该结构既适配常规的PLA、ABS等刚性耗材，也能对TPU、TPE等柔性耗材实现稳定夹持输送，不会出现柔性耗材在送料通道内弯折堆料的问题，覆盖了创客打样、小批量零件生产、教育实训等多种桌面3D打印场景的使用需求。

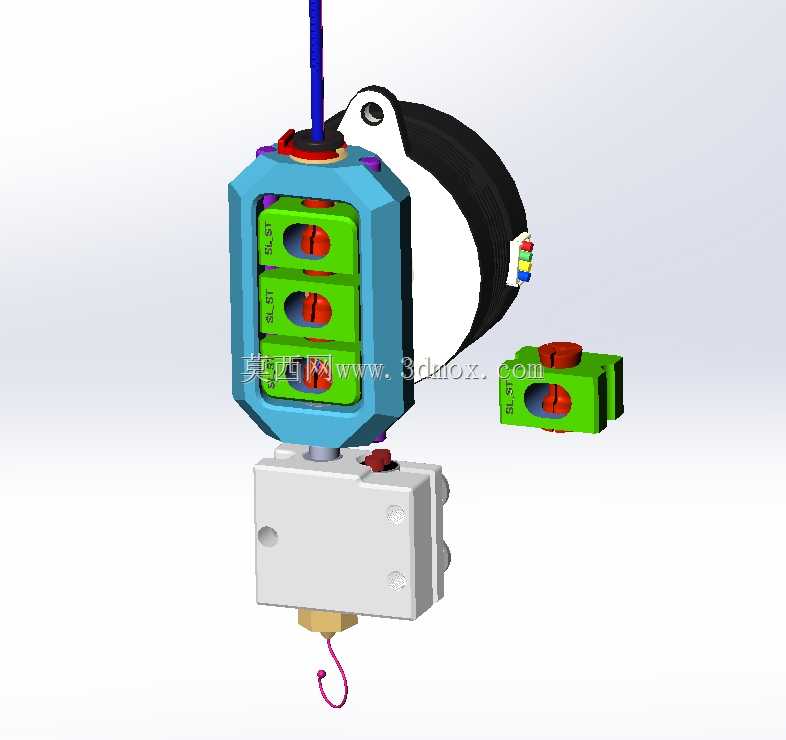

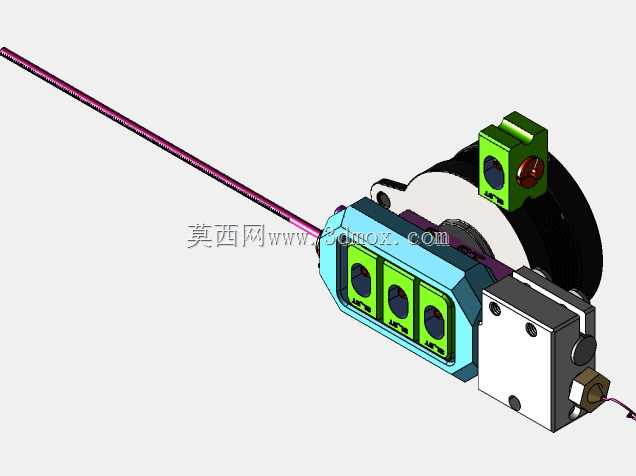

　　从功能特性上拆解，这套进料器采用双组夹轮叠加的夹持布局，两组带防滑齿槽的绿色夹轮上下排布，配合蓝色的主体框架形成足够的夹持包角，耗材从顶部导入后会被两组夹轮同时咬合，相比单轮夹持的结构，送料推力可提升40%以上，同时能避免单点夹持对耗材表面造成的过度压痕，减少耗材断丝的概率。夹轮的齿槽做了圆弧过渡处理，不会刮伤耗材表面，保证耗材进入加热端前的外观完整性，也能减少送料过程中的碎屑产生，降低堵头风险。下方的白色基座部分集成了灯丝驱动的安装位，可直接适配市面主流的42型步进电机，电机输出轴通过齿轮组将动力传递给夹轮，传动间隙控制在0.1mm以内，保证送料的响应速度，在执行回抽动作时能快速响应，减少拉丝问题。

　　设计思路上，这套结构优先考虑了快拆维护的需求，整个夹头模块不需要完全拆解主体框架，只需要松开侧边的锁紧卡扣就能将夹轮组整体取出，方便清理夹轮上附着的耗材碎屑，也能快速更换不同规格的夹轮来适配1.75mm、2.75mm等不同直径的耗材。主体框架采用轻量化的结构设计，在保证夹持刚度的前提下做了多处镂空减重，整体安装到挤出机支架上后不会给运动轴带来过多负载，能保证打印过程中喷头移动的动态响应速度。进料口处做了喇叭形的导入倒角，耗材穿入时不需要精准对位，即使是末端略有变形的耗材也能顺利导入夹轮之间，降低换料操作的难度。侧边预留的走线槽可以将加热棒、热敏电阻的线材规整收纳，避免喷头移动过程中线材剐蹭打印件，也能减少线材弯折疲劳导致的断路问题。

　　从安装边界与尺寸配合来看，这套进料器的主体安装孔位完全兼容主流的E3D火山、蚊子等热门挤出头的安装标准，安装孔中心距为标准的18mm，可直接替换原有送料结构不需要额外修改支架。整体外形的最大外轮廓尺寸控制在65mm42mm38mm以内，不会和打印机的X轴限位结构、自动调平传感器产生干涉，安装后喷头部分的突出长度和常规进料器保持一致，不需要重新调整打印平台的Z轴零点偏移。底部的出料接口采用标准的M6螺纹，可直接对接PTFE送料管或者直通式加热喉管，接口处做了密封端面处理，不会出现耗材漏料的问题。顶部的进料管接口采用快插式结构，插入4mm外径的PTFE管后即可自动锁紧，拔管时只需要按下接口处的弹性卡圈就能快速取出，换料操作的效率更高。

　　实际使用过程中，这套夹头式进料器的送料精度可控制在0.01mm以内，在高速打印（打印速度150mm/s以上）的工况下也不会出现送料不足导致的层厚不均、缺料等问题，夹持力可通过侧边的调节旋钮做微调，针对不同硬度的耗材可以匹配对应的夹持力度，比如输送柔性耗材时适当减小夹持力避免耗材被压变形，输送高硬度的碳纤维填充耗材时增大夹持力避免打滑。结构上所有的运动部件都做了耐磨处理，夹轮采用自润滑的POM材质加工，长期使用不需要额外加注润滑脂，维护周期相比常规金属齿轮送料结构延长三倍以上，也不会出现润滑脂渗漏污染耗材的问题。
