凸轮驱动式挤出机夹料锁紧执行机构

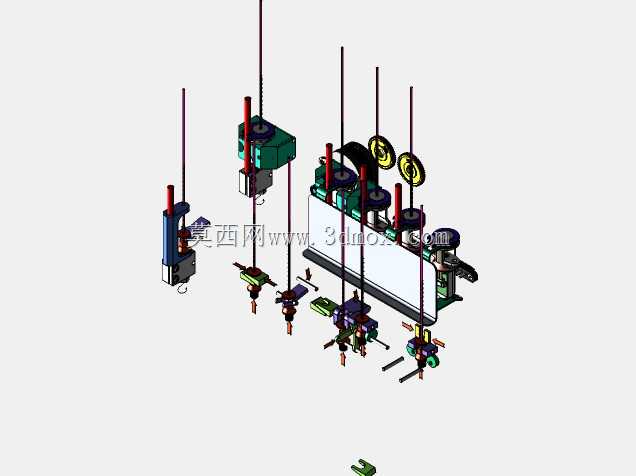

　　这套凸轮驱动的挤出机执行机构，主要适配小型线材挤出、3D打印耗材生产以及精密线缆包覆类挤出工况，核心作用是在挤出作业的换卷、料头牵引、异常断料处置环节，完成料条的快速夹持与定位，避免料条回缩入挤出模头造成堵料、流道积料等生产故障。从结构逻辑来看，整套机构没有采用复杂的独立驱动单元，而是依托挤出设备现有传动轴的动力输出，通过凸轮啮合的传动路径完成夹钳的开合动作，单根驱动轴即可同时带动两组夹料工位同步动作，大幅简化了配套电控与气路的布置成本，尤其适合安装空间紧凑、多工位并行的小型挤出生产线。

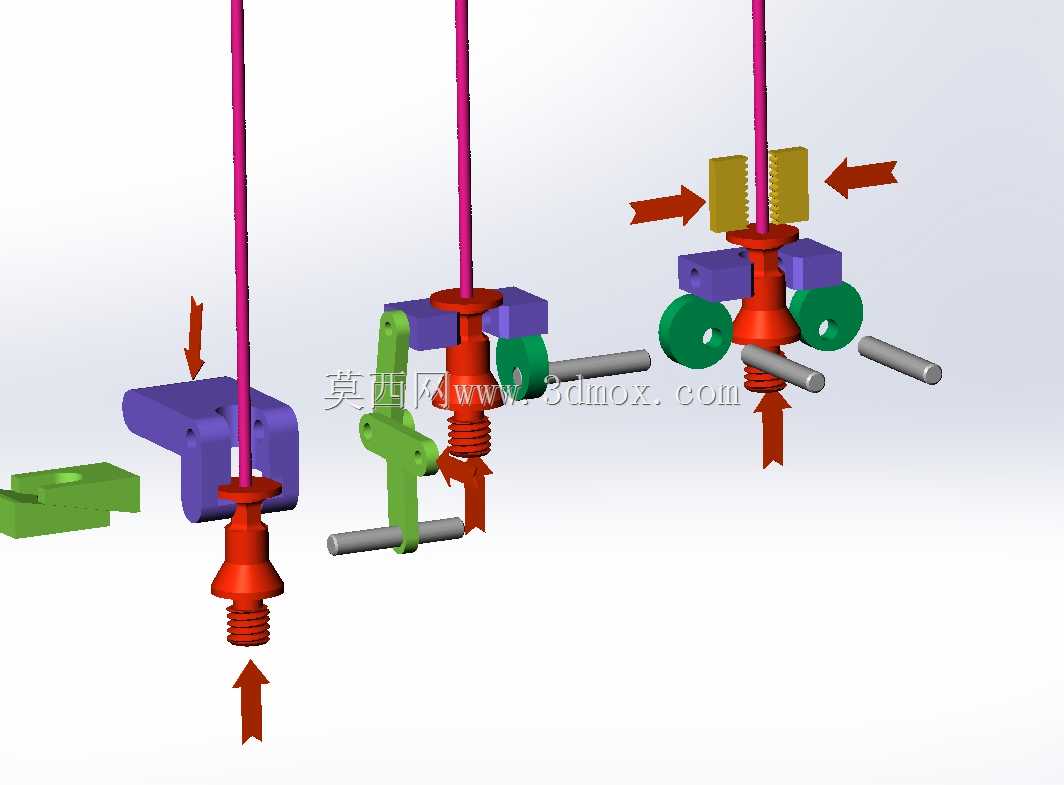

　　设计过程中优先考虑了安装边界的适配性，整套机构的安装基准为紫色的L型安装座，安装座上预留的两个沉孔可直接固定在挤出机模头出口的支架上，安装面到夹料中心的垂直距离控制在适配常规挤出模头出料高度的范围，不需要对现有设备的出料架做大规模改造即可完成加装。夹料执行端的红色夹头采用了下锥面定位结构，夹合时锥面会先对偏移的料条做自动导正，再通过上端的平口钳口完成锁紧，钳口的夹持面做了细齿防滑处理，针对直径1.75mm、3mm的常规塑料耗材，以及直径0.5-2mm的包覆线缆，都能提供足够的夹持力且不会夹伤料条表面。

　　传动部分的绿色凸轮与灰色传动轴采用间隙配合安装，凸轮的轮廓曲线经过反复校核，夹头的下行锁紧行程、钳口闭合的时序完全匹配挤出生产线的换卷节拍：当传动轴转动到凸轮升程段时，带动绿色连杆组件驱动夹头下行，同时两侧的紫色钳口滑块沿安装座的导槽向内收拢完成夹料；当凸轮转动回程段时，夹头在复位弹簧的作用下上行，钳口同步松开，料条可正常沿牵引方向输送。整套机构的运动副都预留了润滑脂填充槽，日常维护只需要定期在凸轮与连杆的接触位置补充润滑脂，即可保证长期运行无卡滞。

　　从实际工况适配来看，这套机构可在180-240℃的模头周边温度环境下长期工作，所有与料条接触的零件都采用了耐高温的改性POM或者不锈钢材质，不会因为长期受热出现形变导致夹持精度下降。机构的横向排布间距可根据实际挤出工位的数量做灵活调整，单组驱动轴最多可带动四组夹头同步动作，满足多流道挤出模头的配套需求。不同于常规的气动夹指需要配套电磁阀、气源管路，这套纯机械驱动的机构完全依托设备现有动力，不存在气动元件漏气、电磁阀卡滞的故障点，在连续24小时运行的挤出生产线上，故障率远低于常规的气动夹持方案。

　　在细节结构处理上，夹头与连杆的连接位置采用了浮动连接结构，可自动补偿安装过程中出现的少量同轴度误差，避免因为安装偏差导致的运动卡滞。安装座的导槽内镶嵌了耐磨铜套，钳口滑块在导槽内往复运动的磨损量极小，长期运行后夹持位置的重复精度可控制在0.1mm以内，完全满足精密挤出生产的定位要求。整套机构的所有外露零件都做了圆角处理，没有尖锐的凸边，日常操作换料、清理模头时不会出现剐蹭操作人员的安全隐患。
