SLU ST夹头式挤出机进料输送装置

　　在挤出成型加工的连续生产流程中，进料环节的稳定性直接决定了挤出制品的成型精度与生产连续性，传统的滚轮摩擦式进料结构在面对小直径棒状、丝状挤出原料时，常出现打滑、送料步距偏差、原料表面压损等问题，尤其在高精度线材挤出、多色共挤换料、小批量试验线挤出场景下，常规进料结构的适配性短板十分明显。这套夹头式挤出进料装置，正是针对小规格挤出原料的精准送料需求设计，采用往复夹取递进的送料逻辑，替代传统的连续摩擦送料模式，从结构原理上解决了小直径原料送料打滑的痛点。

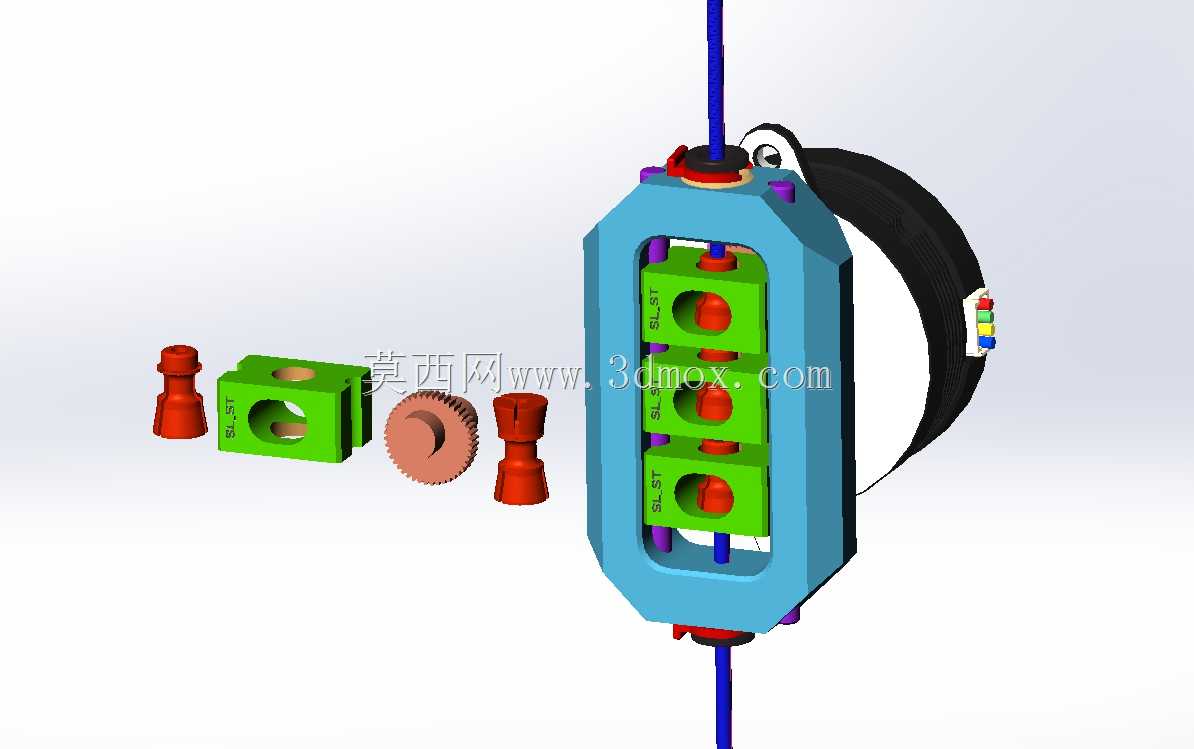

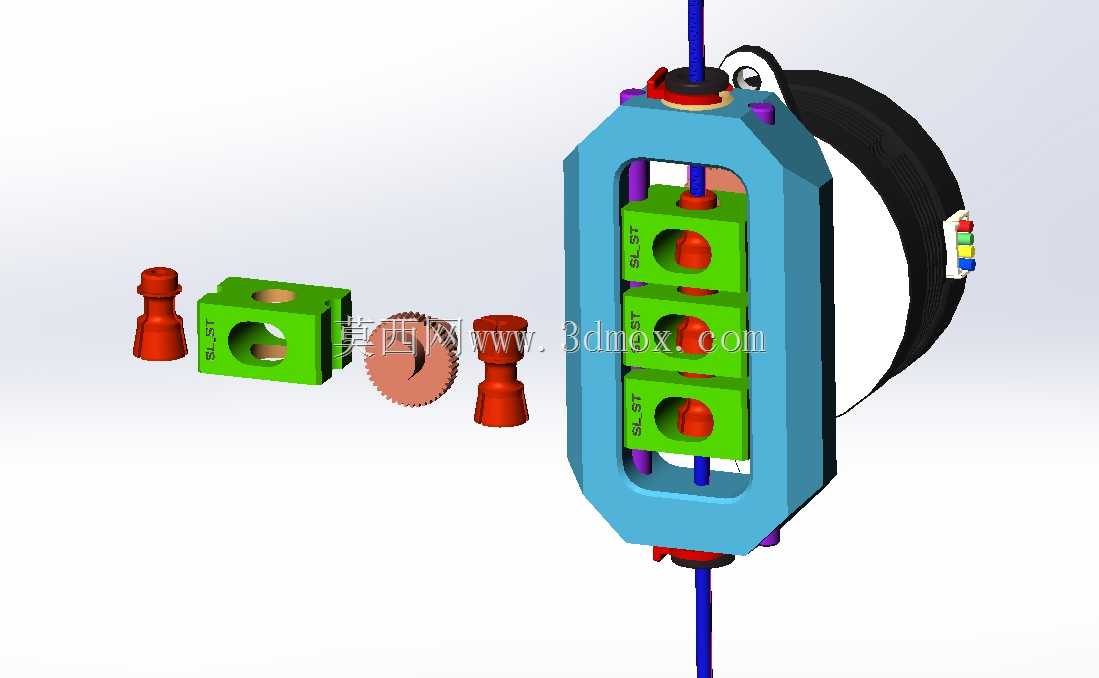

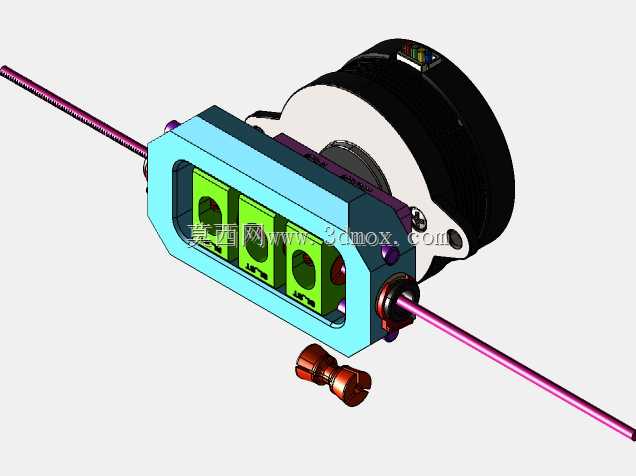

　　从结构组成来看，整套装置的核心执行单元为三组沿送料轴线排布的弹性夹头，夹头采用剖分式弹性结构，内孔根据送料原料的直径做适配设计，开合动作通过夹头外侧的锥面与安装框架内的导向斜面配合实现，当夹头沿送料方向向前移动时，锥面受导向结构挤压收紧，牢牢抱紧穿过内孔的原料，带动原料同步向前输送设定步距；当夹头回程移动时，锥面脱离导向约束，夹头在自身弹性作用下张开，与原料表面脱离接触，不会带动原料反向回退，三组夹头按固定相位差交替执行夹紧送料、张开回程的动作，即可实现连续无间断的原料输送，送料步距的精度由夹头的移动行程决定，不受原料表面摩擦系数波动的影响，哪怕是表面光滑的工程塑料线材、柔性耗材，也能实现稳定的定长送料。

　　装置的主体安装框架采用一体式框型结构，两侧设置平行导向杆，为夹头安装座提供精准的移动导向，导向杆与安装座之间采用自润滑衬套配合，长期往复运行也不会出现卡顿或间隙过大的问题，框架的上下两端设置原料穿入、穿出的导向孔，导向孔与夹头内孔保持严格的同轴度，避免原料在输送过程中出现弯折、卡滞。驱动端采用偏心轮连杆结构，将旋转动力转化为夹头安装座的往复直线运动，三组夹头的动作相位差通过偏心轮的安装角度差实现，无需额外的电控逻辑协调，纯机械结构即可保证动作时序的精准可靠，大幅降低了装置的电控复杂度与故障概率。

　　在实际安装适配层面，这套进料装置的出料端可直接对接挤出机的进料口法兰，安装孔位采用通用化的间距设计，可适配多数桌面级挤出机、小型试验挤出机的进料端安装尺寸，装置整体的外形轮廓紧凑，横向占用空间小，不会与挤出机的料斗、加热段结构产生安装干涉；进料端预留了足够的原料导入空间，可对接原料盘的导向架，大卷装的原料可顺畅穿入夹头内孔，无需额外的矫直机构即可完成送料。

　　在功能拓展性上，这套夹头结构可通过更换不同内孔尺寸的夹头，适配不同直径的挤出原料，从1.75mm的3D打印耗材到6mm的小型棒材都能兼容，夹头的夹紧力可通过调整导向斜面的压紧量进行微调，针对不同硬度的原料设置合适的抱紧力，既不会因为夹紧力过小出现打滑，也不会因为夹紧力过大夹伤原料表面、甚至夹断脆性原料。设计过程中针对夹头的往复行程做了优化，在保证送料步距满足挤出效率要求的前提下，尽可能缩短夹头的空回程距离，降低往复运动的惯性冲击，让装置运行时的振动与噪音控制在较低水平，适合桌面级生产、实验室试验等对运行噪音有要求的场景。

　　相比传统的滚轮送料结构，这种夹头递进式送料的送料推力更大，在挤出机背压波动的情况下，也不会出现送料滞后、断料的问题，尤其适合挤出粘度较高、进料阻力大的工程塑料原料；同时夹头与原料的接触为周向均匀抱紧，不会像滚轮那样在原料表面压出单向压痕，能更好地保证原料表面质量，对于外观要求高的挤出制品，能有效减少进料环节带来的表面缺陷。在结构维护层面，整套装置的易损件只有弹性夹头与导向衬套，夹头采用快拆式安装结构，无需完全拆解装置即可快速更换，日常维护的操作门槛很低，适合生产一线的操作人员快速完成维保作业，减少设备停机维护的时间。
