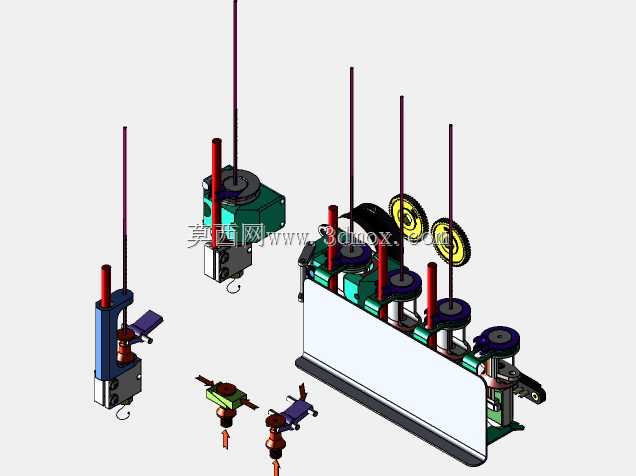

楔形夹钳式挤出机锁止驱动结构

　　这套结构的核心设计逻辑，是依托成熟的楔形夹钳自锁原理，为小型挤出机提供稳定可靠的开合锁止驱动方案，在桌面级线材挤出、小型型材挤出、实验室共混挤出场景中都能适配。很多小型挤出设备在长期运行后，容易出现锁止机构磨损打滑、开合驱动卡滞的问题，尤其是需要频繁拆换模头、清理料道的作业场景，传统的螺纹锁止、卡扣锁止结构要么操作繁琐，要么在料温传导导致的热胀冷缩影响下出现配合间隙偏差，这套结构正是针对这类现场痛点做的优化设计。

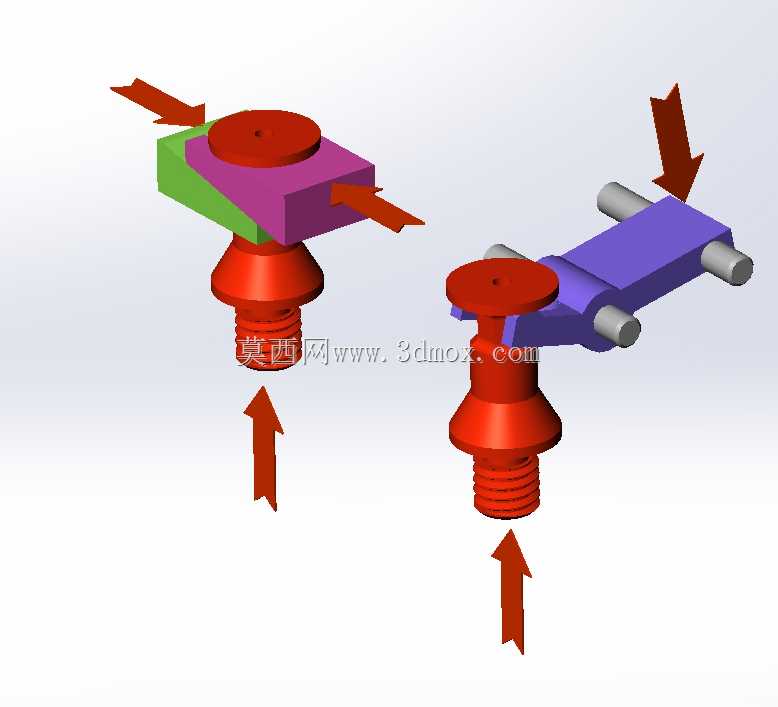

　　从功能实现来看，楔形夹钳的斜面配合可以在锁止状态下形成机械自锁，不需要额外持续施加锁紧力就能保持足够的夹紧力，避免挤出过程中料压波动导致的模头移位、漏料问题。驱动端的设计没有采用复杂的齿轮齿条或者液压驱动结构，而是选用了最直接的线性驱动配合斜面传动，零件加工难度低，普通铣削、车削工艺就能完成所有零件的加工，不需要高精度的五轴加工设备，后期维护更换配件的成本也很低，非常适合小型加工车间、个人工作室的设备改造需求。

　　结构的安装边界做了充分的适配考量，夹钳基座的安装孔位采用通用的间距设计，可以直接替换市面上多数桌面级挤出机的原有锁止部件，不需要对设备主体框架做额外的打孔、焊接改造。夹钳的开合行程预留了足够的操作空间，锁止状态下夹钳与挤出机出料端的配合面完全贴合，受力均匀分布在整个楔形接触面上，不会出现局部应力集中导致的零件变形；松开状态下夹钳的退让距离足够操作人员快速更换模头、清理残留料渣，不会因为退让空间不足导致操作时被高温模头烫伤。

　　外形尺寸上，整套结构的横向占用空间比传统的螺栓压板式锁止结构缩小近30%，不会额外增加挤出机机头部分的外伸尺寸，避免机头过重导致的料筒悬臂变形问题。夹钳的受力部件采用对称式布局，驱动作用力沿挤出机轴线方向传递，不会产生额外的侧向弯矩，长期运行下也不会出现料筒偏磨、螺杆同轴度超差的问题。夹钳与出料端接触的位置做了避空设计，不会干涉加热圈、温度传感器的布线安装，加热组件的热量也不会直接传导到夹钳的驱动配合面，避免斜面配合位置因为高温出现润滑脂干结、配合面咬合的问题。

　　设计过程中特意规避了复杂的非标定制零件，除了楔形配合面需要做表面淬火处理提升耐磨性之外，其余连接销轴、复位部件都采用标准件，现场维修时不需要等待非标件加工周期，直接采购标准五金件就能完成更换。夹钳的开合驱动行程做了限位设计，不会出现过度开合导致的楔形面脱开、零件错位的问题，操作人员不需要反复调整锁紧位置，只要驱动到位就能自动完成锁止，对操作人员的技能要求很低，不需要专门的设备操作培训就能快速上手。在实际挤出作业中，这套结构可以承受最高15MPa的料压反作用力，锁止状态下的配合面间隙控制在0.02mm以内，完全能满足常规PE、ABS、PLA等通用塑料的挤出加工精度要求，不会因为锁止间隙问题出现出料偏斜、型材壁厚不均的问题。
