带颚板滚珠稳定结构的挤出传动装置

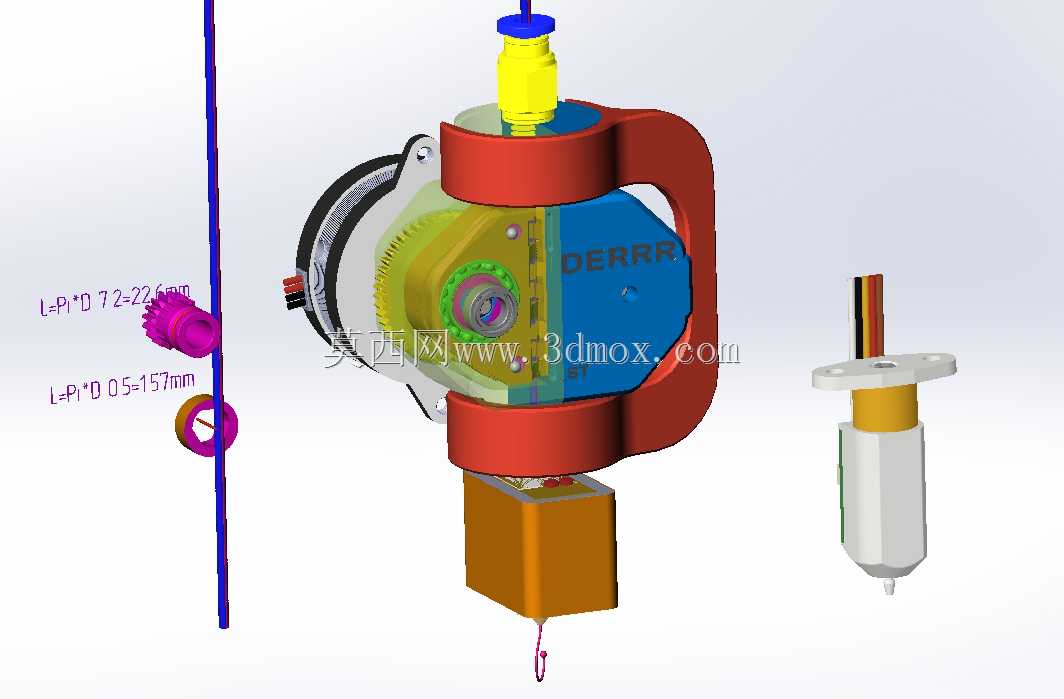

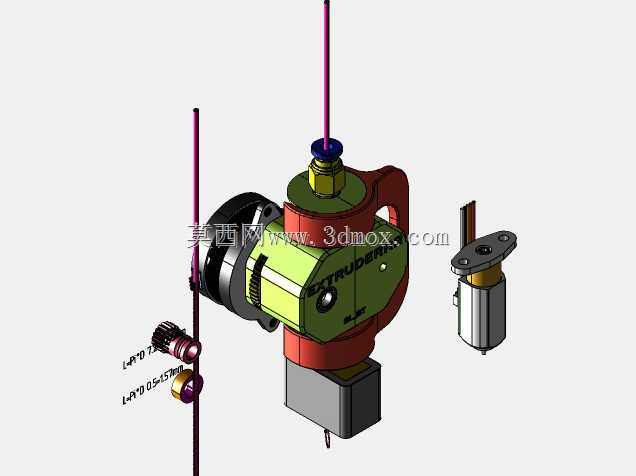

　　这套挤出传动装置主要面向线材挤出成型生产场景，常见于3D打印耗材生产、细径线缆包覆挤出、小型塑料异型材挤出等工况，核心作用是将驱动端的旋转动力平稳传递至挤出螺杆端，同时通过特殊的颚板支撑结构抵消挤出过程中产生的径向交变载荷，避免螺杆端因受力不均出现出料波动、壁厚不均的问题。从结构设计逻辑来看，整套装置采用C型颚式框架作为主承载基体，框架采用分体式拼接设计，不同功能区块通过定位销与紧固螺栓完成装配，既降低了复杂壳体的加工难度，也方便后期对内部传动组件进行维护更换。内部传动采用多级直齿轮啮合布局，驱动端直接连接伺服驱动单元的输出轴，通过不同齿数比的齿轮组完成转速与扭矩的转换，匹配挤出工艺所需的低转速大扭矩输出特性，

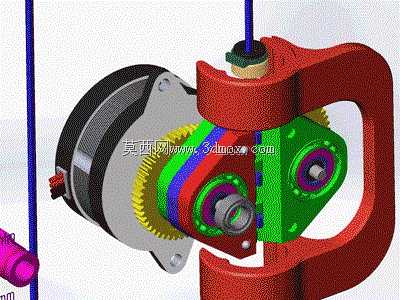

　　齿轮啮合区域预留了润滑脂存储腔，可在长期运行过程中持续为齿面提供润滑，降低齿面磨损速率。设计阶段针对传统挤出传动装置横向稳定性不足的问题，在颚板与转动组件的配合位置加装了滚珠支撑结构，滚珠沿转动组件的圆周方向均匀排布，将原有颚板与转动件之间的滑动摩擦转换为滚动摩擦，不仅大幅降低了传动过程中的摩擦损耗，还能在转动组件受到横向载荷时提供多点均匀支撑，避免转动轴出现偏摆，有效提升了整套传动机构的运行稳定性，减少挤出过程中因轴系跳动带来的出料精度问题。从安装边界来看，整套装置的驱动端采用标准法兰连接接口，可直接匹配市面主流的伺服电机或减速电机输出端，无需额外加工转接法兰；颚式框架的底部预留了两个对称的安装定位孔，

　　可直接固定在挤出机的机架安装面上，安装孔的位置公差按照IT7级精度设计，能保证装配后驱动轴与挤出螺杆的同轴度控制在0.02mm以内，避免因同轴度偏差带来的额外轴系载荷。装置的输出端采用标准的轴键连接结构，可直接适配不同直径规格的挤出螺杆，更换螺杆时无需拆解整套传动机构，只需松开输出端的锁紧螺母即可完成螺杆拆装，大幅缩短了工艺换型的停机时间。在细节设计上，齿轮组的不同功能层采用差异化的颜色标识，方便装配过程中快速识别齿轮的安装顺序与啮合位置，降低错装概率；颚板的边角位置均做了R3的圆角过渡处理，避免装配过程中尖锐边角划伤操作人员，同时也能减少应力集中，提升框架的整体结构强度。整套装置的整体结构紧凑，

　　横向占用空间比同扭矩规格的传统行星减速挤出传动机构小15%左右，适合安装在空间受限的小型挤出生产线上，同时滚珠支撑结构的设计也让整套装置的运行噪音比传统滑动支撑结构低8-10分贝，改善生产车间的作业环境。实际运行过程中，当挤出端因物料塑化不均出现瞬时载荷波动时，颚板上的滚珠结构可以自适应微小的轴系位移，同时将载荷均匀分散到整个颚板框架上，避免局部应力集中导致的齿轮断齿、轴系变形等故障，有效提升了整套传动装置的无故障运行时长。
