多工位SLU ST挤出机头结构设计方案

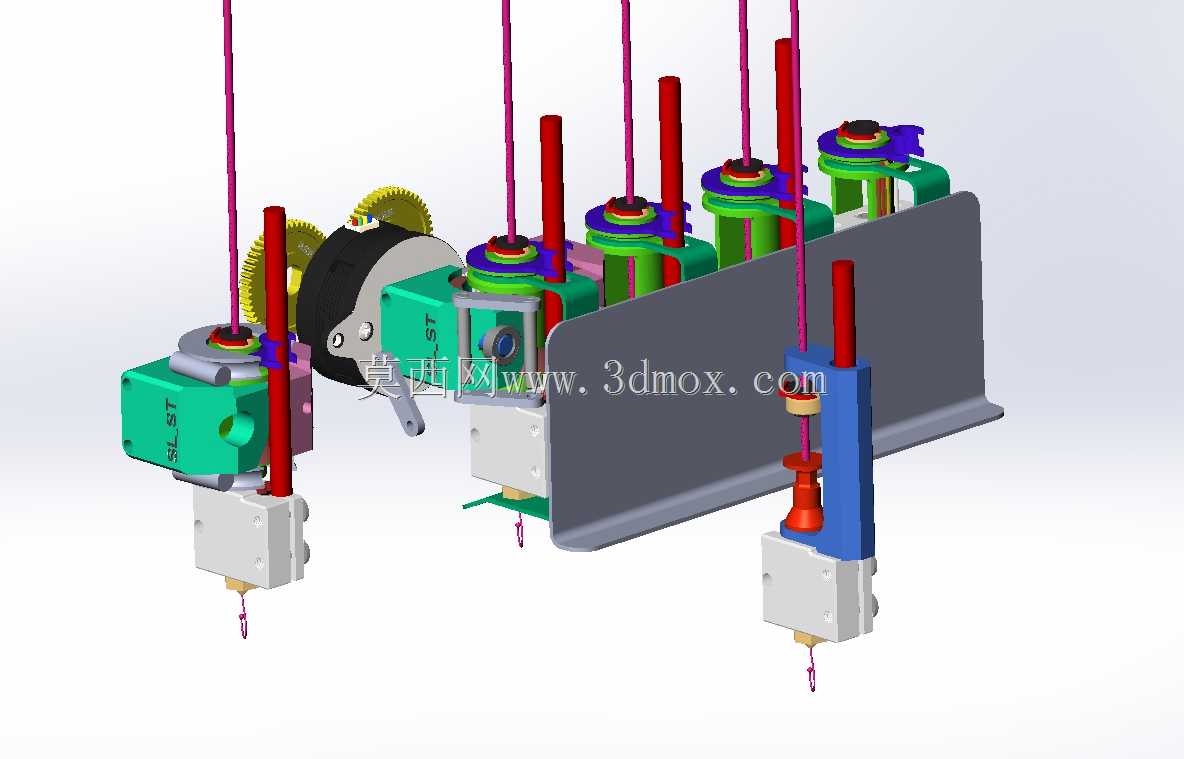

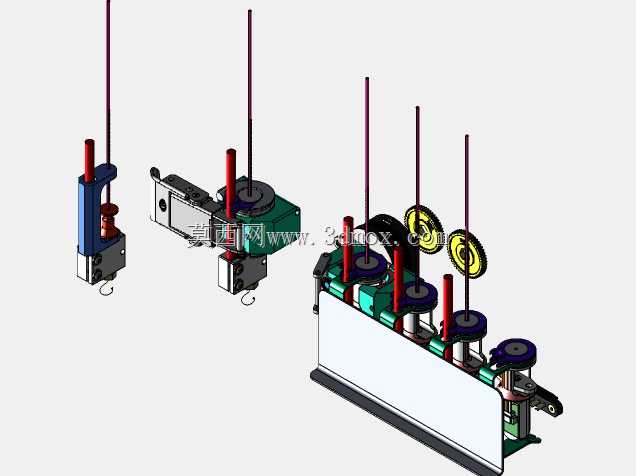

　　这套多工位挤出机头结构，主要面向多色多材料FDM成型设备的挤出端应用场景，适配需要同时装载多种耗材、实现快速切换或并行出料的增材制造工况，解决传统单挤出头换料流程长、多喷头独立安装对位难度大的实际工程问题。从实际使用逻辑来看，整套机构以一块L型折弯安装板作为核心承载基准，所有功能组件都直接或间接固定在该立板上，安装时仅需将立板的水平折边通过紧固件固定在设备的运动横梁上，即可完成整套挤出单元的定位，不需要对每个挤出头单独做Z向高度校准，大幅降低现场装配的调试工作量。立板上沿直线排布的六组挤出工位，每组都包含独立的耗材导入通道、加热块固定座、喷嘴安装位以及送料压紧结构，其中靠近外侧的两组工位额外集成了独立的传动齿轮组，

　　可适配不同送料比的耗材输送需求，其余工位通过共用的传动联动结构实现动力同步传递，在保证每个工位独立送料精度的前提下，减少了独立驱动元件的数量，压缩了整套机构的整体宽度尺寸，避免多工位排布后X向运动负载过大的问题。设计过程中，每组挤出头的导料管都采用竖直向上的延伸布局，耗材从顶部穿入后沿直线进入加热融腔，减少耗材输送过程中的弯折阻力，避免柔性耗材在送料路径中出现卡滞、折断的问题；每个工位的加热块与安装立板之间都设置了隔热衬垫，阻断热量向安装板及相邻工位传递，避免不同工位的温度互相干扰，保证各挤出头的融料温度稳定在工艺要求区间。机构端部设置的传动组件包含啮合齿轮组与阻尼缓冲结构，动力输入后通过齿轮分动传递到每个工位的送料滚轮上，

　　滚轮表面做了滚花处理，增大与耗材表面的摩擦力，保证送料过程中不会出现打滑、送料量不准的问题；每个工位的送料压紧结构都采用独立的弹性压合设计，可根据不同耗材的直径、表面硬度调整压紧力，既不会因为压力过大压碎脆性耗材，也不会因为压力不足导致送料失步。从安装边界来看，整套机构的X向总长度控制在多喷头设备的常规运动行程范围内，Y向厚度不超过安装板到喷嘴前端的距离，Z向高度从安装基准面到导料管顶端的尺寸预留了足够的耗材弯曲余量，不会和设备的机架、横梁等固定结构发生运动干涉；喷嘴端的排布间距经过精确计算，当其中一个工位处于工作位置时，其余工位的喷嘴都不会触碰已打印的成型面，避免剐蹭工件表面影响成型质量。实际运行时，

　　工位切换通过设备X轴的横向移动实现，不需要额外设置喷头切换的摆动或升降结构，切换响应速度快，定位精度靠设备自身的运动轴精度保证，减少了额外的运动故障点。每组挤出头的喷嘴都采用标准螺纹接口，可根据出料线宽需求更换不同口径的喷嘴，加热块、温度传感器等易损件都采用快装结构，后期维护时不需要拆解整套机构即可单独更换故障工位的零件，降低设备运维的时间成本。机构上的所有走线都沿安装立板的侧面排布，设置了专门的走线卡槽，避免运动过程中线缆与其他部件发生拉扯、磨损，加热线与温度传感器线做了分组捆扎，方便后期排查线路故障。
