压电线性驱动3D打印送丝挤出机构

　　这套挤出送料机构的核心设计逻辑，是跳出传统步进电机加减速齿轮组的送丝方案，尝试用压电线性电机作为动力源完成耗材的直线推送，针对桌面级FDM3D打印场景的送料痛点做了针对性的结构优化。目前桌面级FDM设备常用的近程、远程挤出结构，大多依赖步进电机旋转运动通过齿轮啮合转换为耗材的直线进给，传动链中存在齿轮背隙、传动摩擦损耗、电机自重带来的喷头负载偏大等问题，尤其是近程挤出方案中，电机随喷头做高速往复运动时的惯量会直接影响打印速度上限与定位精度，远程挤出虽然降低了喷头端负载，但长距离送丝路径会带来耗材回弹、软料进给失准的问题。这套压电挤出结构的设计初衷，就是通过压电元件的高频直线微位移特性，省去旋转电机到直线运动的转换环节，直接在喷头端完成耗材的进给驱动，既可以把驱动端的整体重量控制在极低水平，降低运动轴的负载惯量，又能缩短送丝路径，减少耗材传动过程中的形变误差。

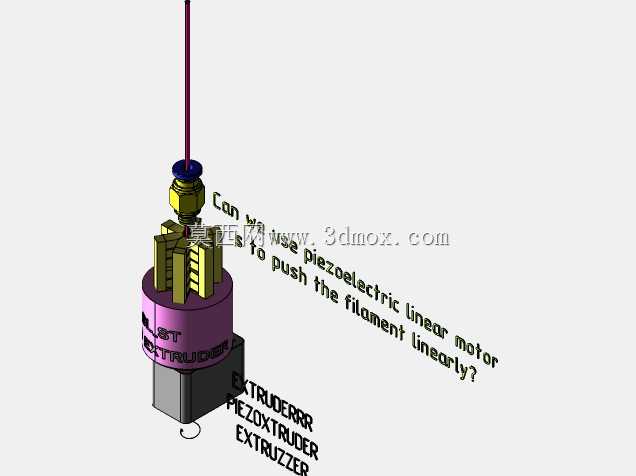

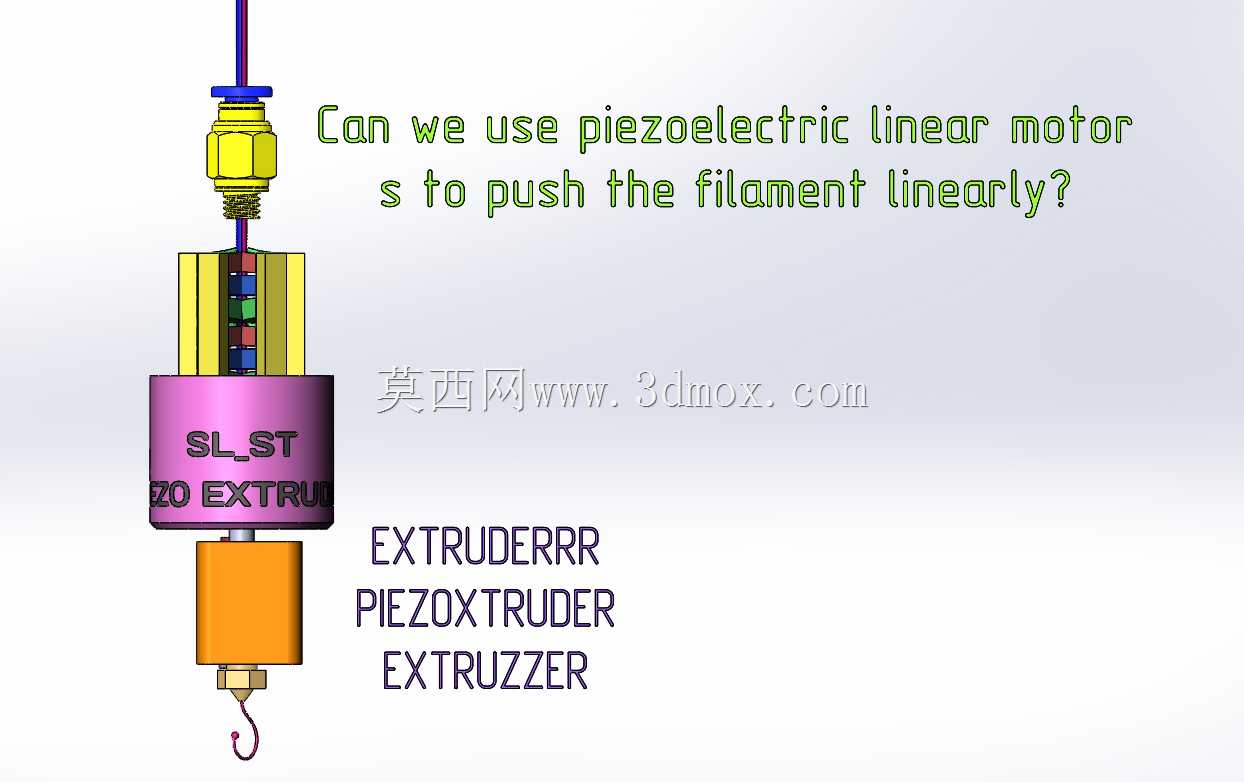

　　从结构布局来看，整套机构沿耗材进给方向做同轴式排布，最上端为耗材导入导向段，采用快插式接头结构匹配通用1.75mm直径打印耗材，导向内孔做了抛光倒角处理，避免耗材送入时被端面刮削产生碎屑堵塞流道；导向段下方为压电驱动核心舱，内部集成环形压电堆叠元件与位移转换结构，因为压电元件本身的微位移行程极短，无法直接完成长距离的耗材推送，设计中通过带齿的中间传动机构配合运动幅度转换结构，把压电元件的高频微幅振动转换为耗材的连续直线进给，驱动元件不直接接触耗材，避免了压电陶瓷材质偏软、耐磨性不足的问题，同时环形压电元件的中空结构刚好可供耗材穿过，最大化压缩了驱动段的轴向尺寸，让整套机构的整体长度控制在常规近程挤出机构的尺寸范围内，不需要对现有打印机的喷头安装位做大幅改造即可适配。驱动舱下方设置了散热段，通过金属壳体的热传导隔绝加热腔的热量向上传递，避免耗材在驱动段提前软化造成堵料；最下端为通用规格的加热熔融腔与喷嘴，可直接替换现有桌面级设备的同规格喷嘴，兼容不同线径的喷嘴选型需求。

　　从安装边界来看，整套机构的安装法兰尺寸与常规E3D系列挤出头的安装孔位做了兼容设计，安装面的定位孔间距、凸台高度都匹配现有主流桌面级FDM设备的X轴滑台安装位，不需要额外设计转接件即可完成装配；机构整体的径向最大尺寸不超过40mm，轴向总长度控制在90mm以内，安装后不会和打印机的机架、打印平台、自动调平传感器等周边部件产生运动干涉，适配大部分200mm以上成型尺寸的桌面级FDM设备。在功能特性上，压电驱动的响应速度远高于传统步进电机，进给动作的响应延迟可以控制在微秒级，能够配合高速打印时的频繁启停、回抽动作，减少回抽漏料、拉丝等打印缺陷；同时驱动过程没有齿轮啮合的传动间隙，进给量的控制精度更高，在打印薄壁、精细特征时可以更精准地控制耗材挤出量，提升成型件的表面质量与尺寸精度。设计过程中也充分考虑了耗材适配性，中间传动的夹持结构可以自适应耗材直径在合理公差范围内的波动，对PLA、ABS、TPU等不同硬度的打印耗材都有足够的夹持力，不会出现硬料打滑、软料被挤压变形的问题。不同于常规挤出机构需要定期维护齿轮润滑、清理齿轮间的耗材碎屑，这套压电驱动结构没有高速旋转的啮合齿轮件，传动过程中的磨损量极低，日常维护只需要定期清理导向孔内的耗材碎屑即可，长期使用的维护成本更低。需要注意的是，压电驱动需要配套对应的高频驱动电路，安装时需要预留驱动板的安装空间与接线位置，驱动信号与现有3D打印机主板的挤出机控制信号做匹配调试后，即可实现挤出动作的精准控制。
