SLU ST挠曲枢轴多层弹性铰接结构

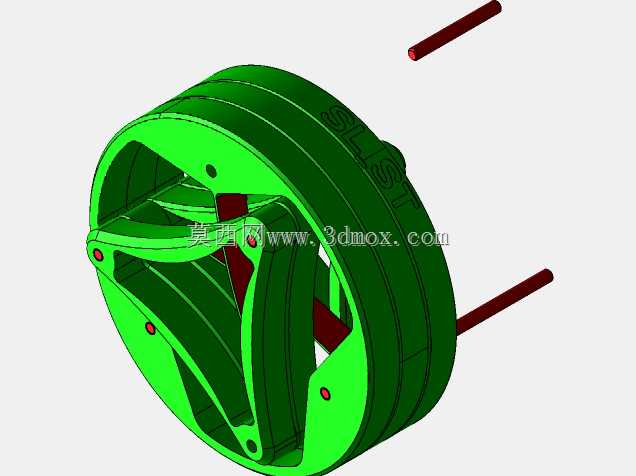

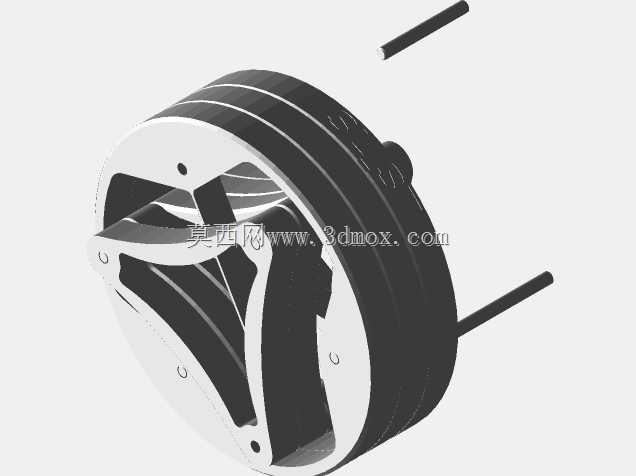

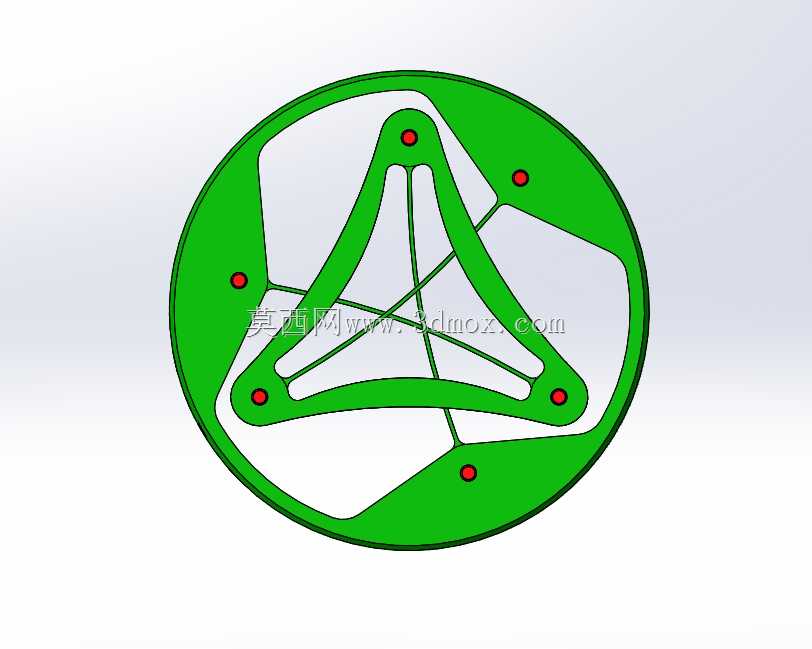

　　这款挠曲枢轴结构采用多层同轴堆叠的弹性变形设计，核心依靠材料自身的弹性形变实现枢轴转动功能，全程无传统滑动或滚动摩擦副，从根源上消除了铰接部位的间隙、磨损与润滑需求，在小角度精密摆动场景下的重复定位精度表现远优于常规铰接结构。从实际应用场景来看，这类挠曲枢轴常被用于精密光学调整架的角度微调机构、小型精密检测设备的摆动载台、消费电子内部的微型弹性铰接结构，以及部分需要零背隙传动的精密连杆机构中，尤其适合对转动回差、摩擦阻力、使用寿命有严苛要求的工况，比如实验室精密光学系统的镜片调整环节，传统带间隙的铰接结构会因为装配间隙和长期磨损出现镜片定位漂移，而这类挠曲枢轴可以在百万次往复摆动后依然保持微米级的定位一致性。

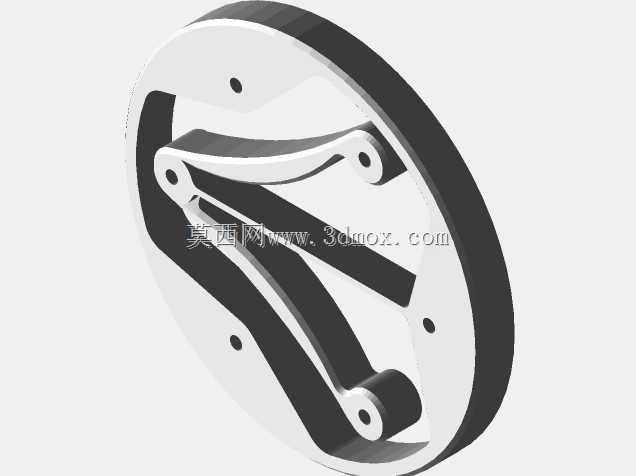

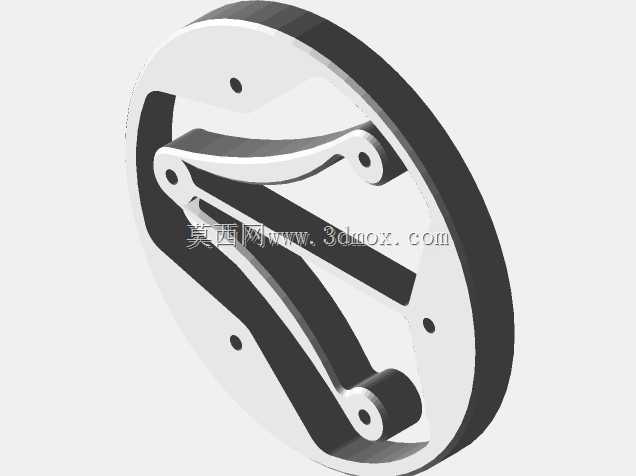

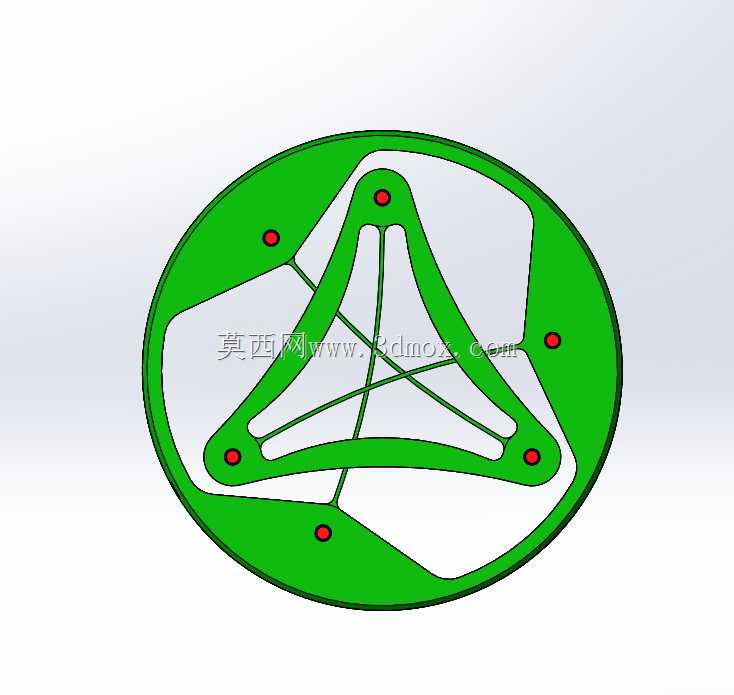

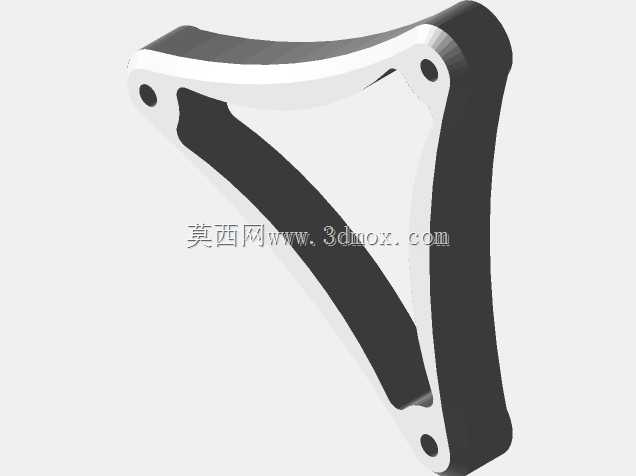

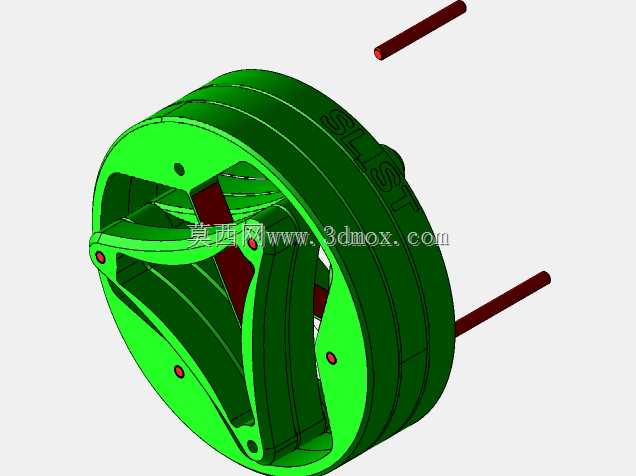

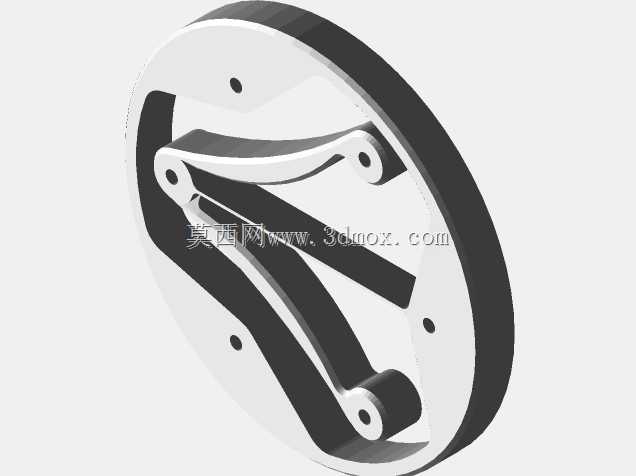

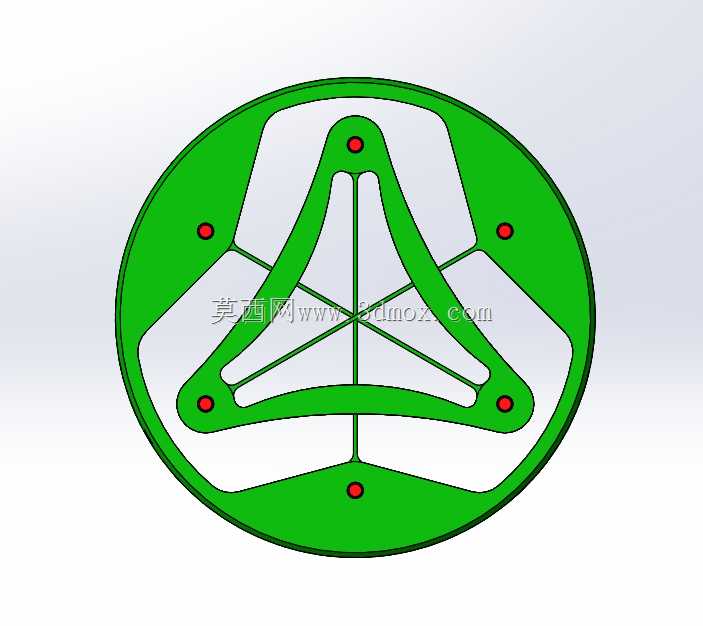

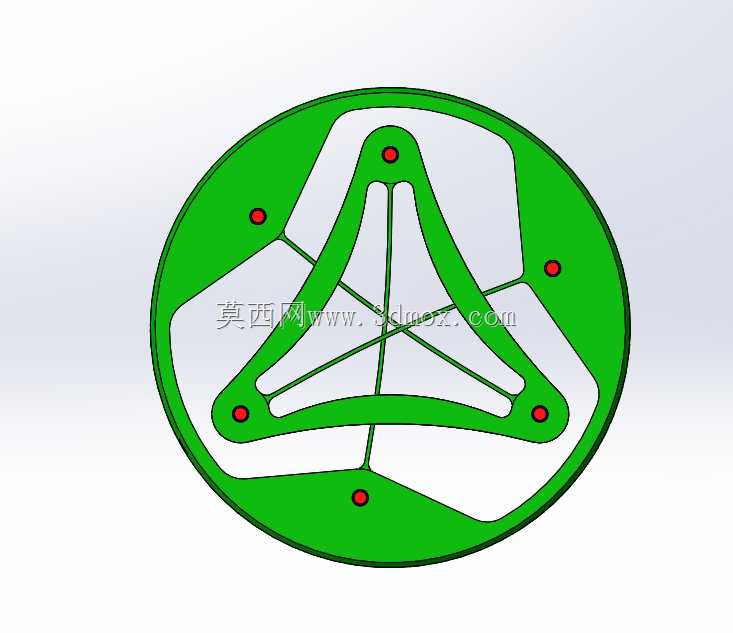

　　在功能特性上，该结构将枢轴的转动功能与弹性复位功能集成于一体，不需要额外加装复位弹簧或定位销钉，装配时仅需将配套的固定销从对应安装孔位压入即可完成组件的定位锁紧，没有复杂的紧固件配合要求，大幅降低了装配环节的公差匹配难度。每层环形结构上都设计了对称分布的柔性变形梁，变形梁的截面尺寸经过反复校核，既保证了转动方向上的合适柔度，让枢轴在额定摆角范围内的转动阻力保持均匀线性，又在非转动方向上具备足够的结构刚度，能够承受一定的径向和轴向载荷，不会出现非预期的侧向偏移。顶部的三角安装座设置了三个均匀分布的安装柱，既可以作为与上层构件连接的定位基准，也能在装配时起到导向作用，避免压装过程中出现结构偏斜导致的柔性梁受力不均。

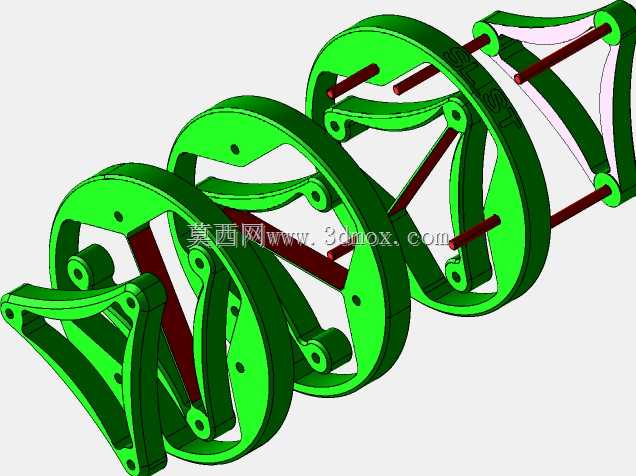

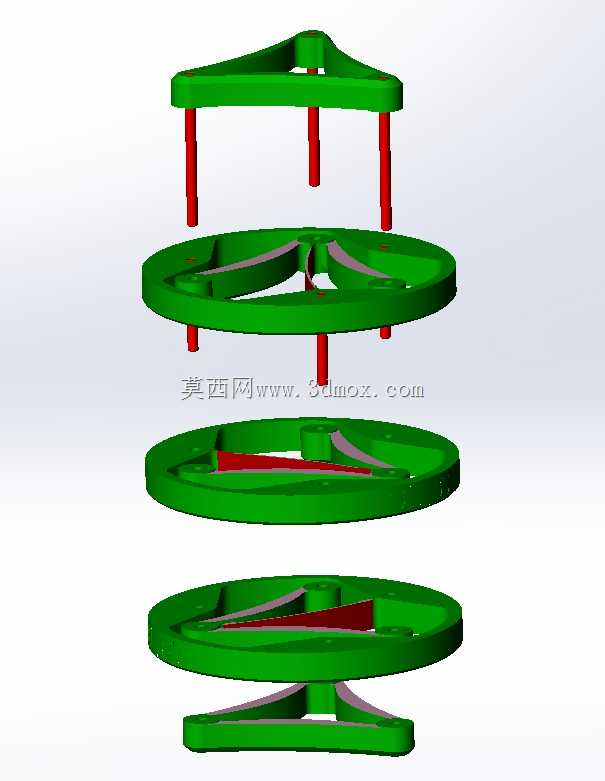

　　设计思路上，这款结构没有采用传统挠性枢轴常见的单一体切割成型方案，而是选择多层分体堆叠的形式，一方面可以通过调整每层柔性梁的角度和厚度，灵活调整整个枢轴的转动刚度和最大摆角范围，适配不同载荷和摆角需求的应用场景，另一方面分体式结构对加工精度的包容度更高，单层构件的加工误差可以通过堆叠时的角度微调进行部分补偿，降低了单件加工的精度要求和成本。每层环形构件的内侧都设计了对应的限位凸台，当摆角超过额定范围时，相邻层的凸台会互相接触形成硬限位，避免柔性梁因为变形量超过材料屈服极限出现塑性变形失效，这一设计让枢轴在意外过载情况下也不会出现永久性损坏，提升了结构的容错能力。

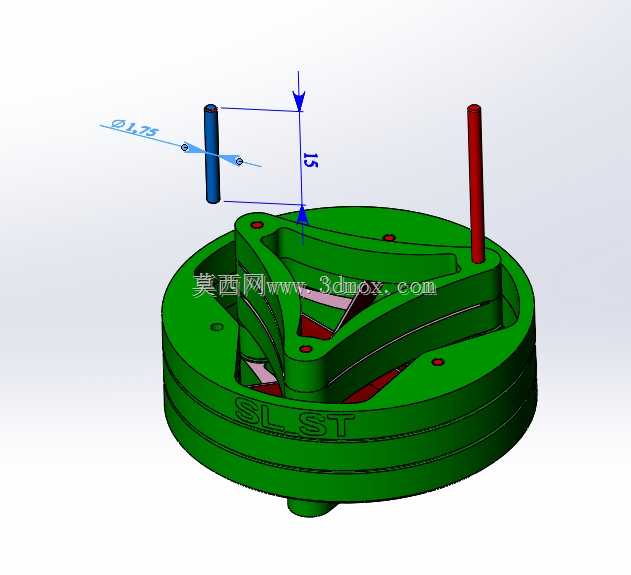

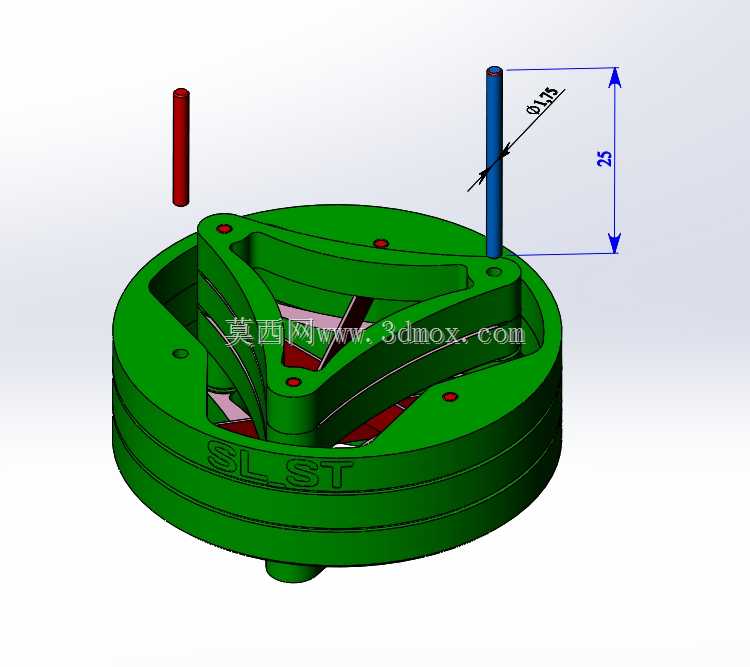

　　从安装边界来看，整个枢轴为同轴回转体结构，最大外轮廓尺寸由最外层环形构件的直径决定，安装时只需要保证上下安装面的同轴度在公差范围内即可，不需要额外的对中调整工序。固定销与安装孔采用小间隙过盈配合，压装时不需要额外涂胶或加装紧固件，依靠过盈配合的抱紧力即可实现可靠固定，适合自动化装配线的快速压装作业。结构的总高度由堆叠的层数决定，可以根据实际需要的转动行程和刚度要求增减堆叠层数，不需要重新开模或调整整体加工方案，具备很强的场景适配性。在材料选择上，这类结构通常选用具备高疲劳强度的工程塑料或弹簧钢制作，若采用工程塑料材质可以通过注塑工艺实现批量生产，单件成本极低，适合消费电子类产品的大规模应用；若采用弹簧钢线切割加工，则可以满足高精度工业设备的长寿命使用需求。
