集成式气动直线驱动滑台模组结构

　　在3C电子装配、小型工件分拣、轻载点位移栽这类需要频繁短行程往复动作的工位上，普通笔形气缸搭配外置导轨的组合往往存在安装冗余、拼接公差累积的问题，这款集成式气动直线运动机构正是针对这类场景做的一体化结构设计。从实际落地的工况适配来看，它不需要设计人员额外搭配导向组件、限位块、气路接头的安装位，整体将驱动、导向、限位、气路接口全部整合在同一刚性壳体内，能直接通过本体上的阵列安装孔固定在设备基板上，大幅减少装配环节的公差调校工作量。

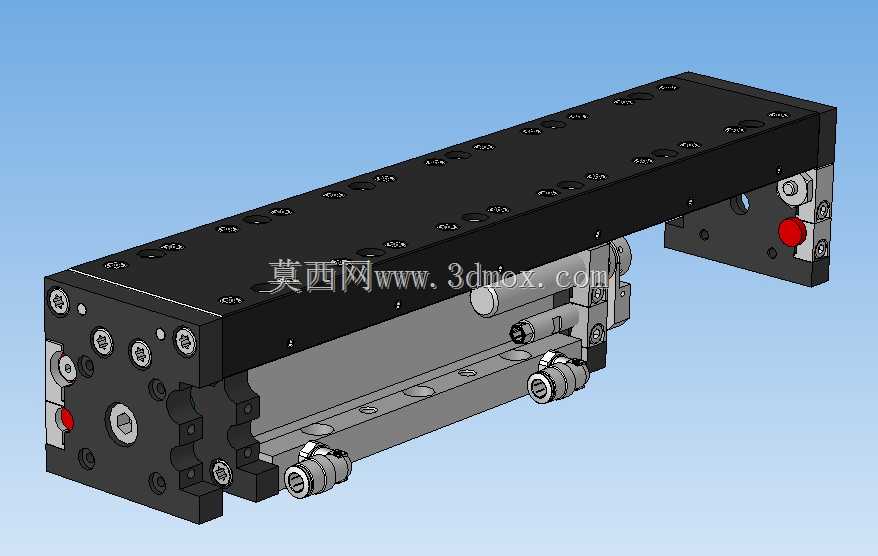

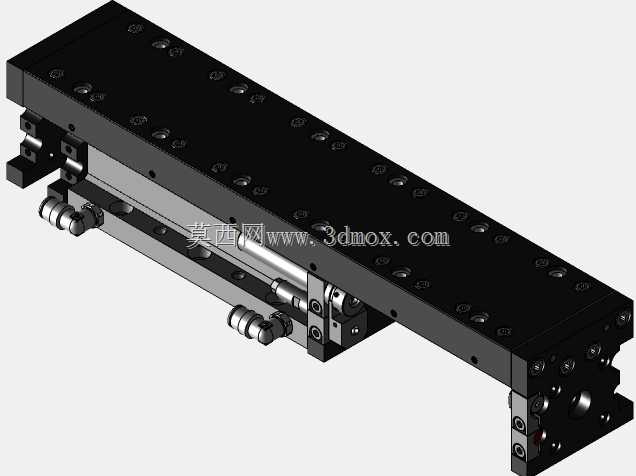

　　从结构设计逻辑来看，这款机构的主体采用上下分层的刚性布局，上层为带密集安装螺纹孔的滑动承载台，可直接搭载小型吸盘夹具、检测传感器或者轻量作业执行端，下层集成了双作用气动驱动腔与平行直线导向副，导向副采用预压式滚珠线性导轨结构，侧向负载能力远高于普通导杆气缸，能承受一定的偏载力矩，避免动作过程中出现卡滞、爬行的问题。本体两端集成了硬限位与缓冲结构，其中一端设置了可调行程的限位螺钉与红色缓冲调节端，可根据实际工位的行程需求在一定范围内调整滑台的伸出与缩回终点位置，不需要额外加装外置限位挡块，气路接口采用侧置式快插接头布局，两个驱动气口平行布置在本体侧方，接气管后不会与上方搭载的执行件产生运动干涉，气管走线也更规整。

　　关于安装边界与尺寸适配，这款机构的本体截面为规整的矩形结构，底面与侧面均设置了定位基准面，安装时可直接靠住设备安装板的定位边打表固定，不需要额外做定位销孔的适配加工。本体上的安装孔采用等间距阵列布局，适配行业内通用的铝型材安装间距，不管是固定在欧标铝型材机架还是钢板加工的安装基板上，都能直接匹配标准紧固件。滑台的顶面安装螺纹孔同样采用标准孔距排布，可直接适配市面上多数小型气动夹具、真空吸盘座、光电传感器的安装尺寸，不需要额外做转接板设计。从运动性能来看，这款机构的驱动腔采用了低摩擦密封结构，启动压力低，在0.2MPa的供气压力下即可平稳启动，动作速度可通过外接节流阀在50-500mm/s范围内调节，配合两端的弹性缓冲结构，高速运行到终点时不会产生明显的刚性冲击，能有效降低工位动作的噪音，延长整体使用寿命。

　　在实际选型适配时，这款机构更适合负载在5kg以内的水平移栽工况，若用于垂直升降场景则需要根据负载重量核算供气压力与安全系数，避免断气时出现负载滑落的问题。相比丝杆传动的电动滑台，这款气动直线机构的响应速度更快，不需要搭配伺服驱动器与复杂的电控程序，仅通过两位五通电磁阀即可实现点位的往复控制，成本更低，维护也更简单，适合在节拍要求高、点位固定的大批量自动化生产工位上使用。结构设计上还充分考虑了日常维护的便利性，本体侧方预留了导轨润滑注油口，不需要拆解机构即可定期对导向副加注润滑脂，密封件采用标准规格的气动密封件，长期使用出现磨损后可快速更换，不需要整体报废机构，能有效降低设备的后期维护成本。
