多工位丝料挤出送料执行机构结构设计

　　这套多工位挤出送料执行机构，主要面向多色FDM成型设备的丝料输送场景设计，解决传统单挤出头换色流程长、残料清理繁琐、多材料切换效率低的实际生产痛点，可直接适配桌面级及小型工业级熔融沉积成型设备的送料端改造需求。从实际应用场景来看，该机构可同时搭载6种不同颜色或材质的成型丝料，在成型过程中通过单驱动源的动力切换，实现不同丝料的独立送进与退回，无需配置多套独立驱动挤出组件，能大幅压缩多色成型设备的挤出端安装空间，同时降低多驱动配置带来的电控复杂度与硬件成本。

　　从功能特性上看，整套机构采用单步进电机作为统一动力输入，通过滑移式齿轮啮合结构实现动力的工位切换，每个挤出工位配置独立的丝料夹持送进轮组、加热块安装位与丝料导向通道，可适配直径1.75mm标准成型丝料，单工位送料精度可控制在0.1mm以内，满足熔融沉积成型的丝料送进精度要求。每个工位的送进轮组采用主动轮加随动压轮的结构，压轮配置可调预紧结构，可根据不同材质丝料的表面硬度调整压紧力，避免硬质丝料压伤变形或软质丝料打滑送料不足的问题；丝料导向通道采用内嵌式PTFE衬管设计，从丝料接入端一直延伸到加热块进料口，减少丝料输送过程中的阻力，避免丝料在通道内弯折卡滞。

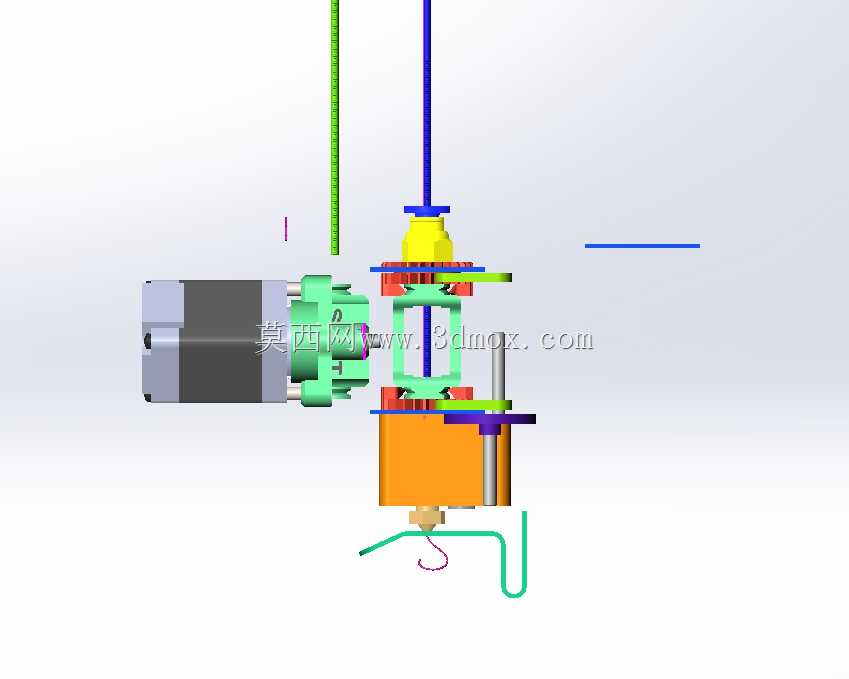

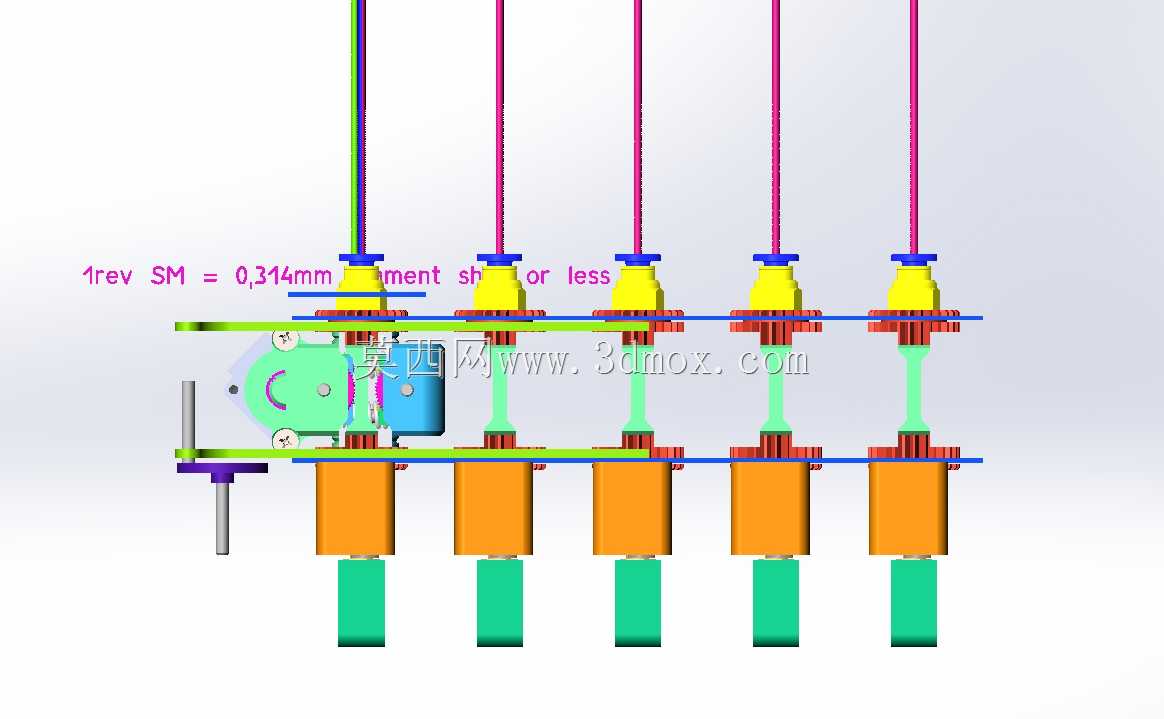

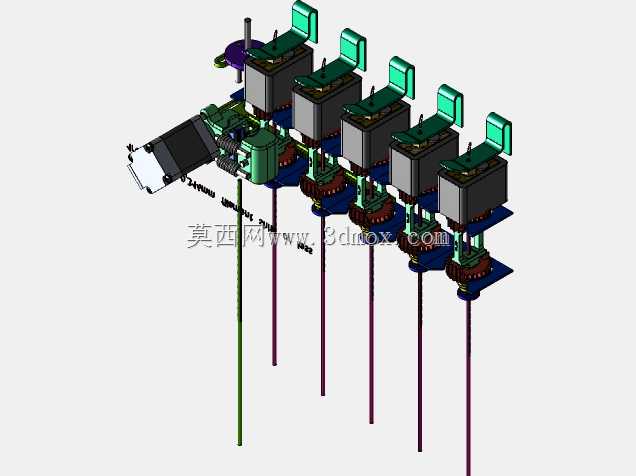

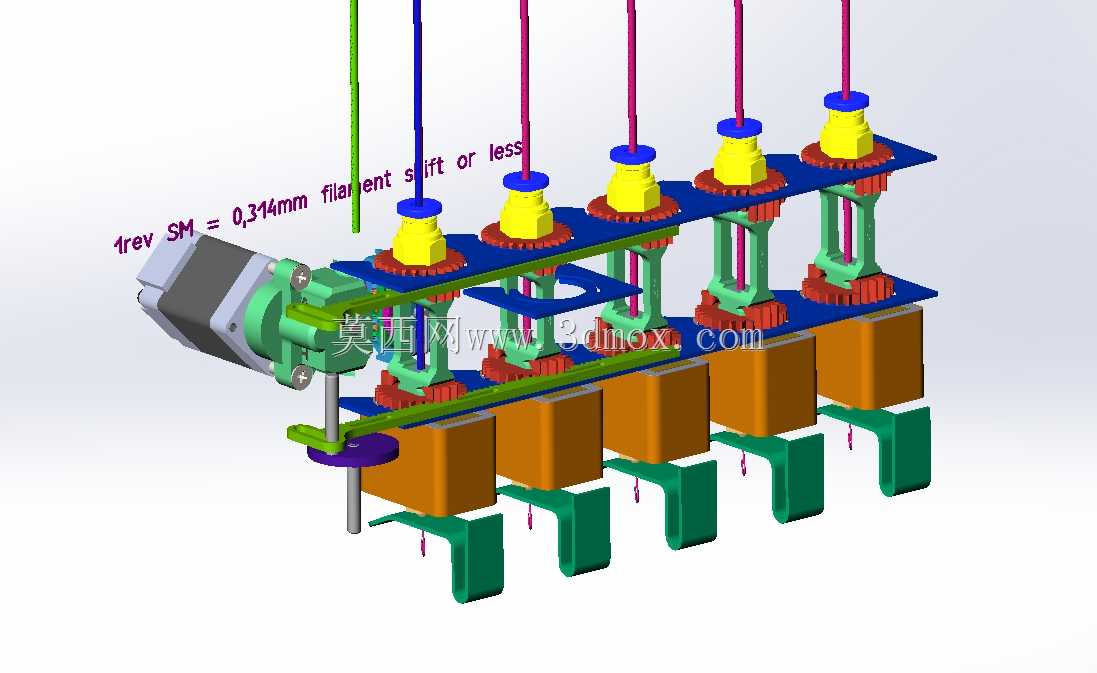

　　设计思路上，整套机构采用分层堆叠的布局逻辑，最下层为加热块与喷嘴安装基准板，每个工位的加热块通过卡扣式结构固定在基准板的对应定位槽内，保证喷嘴端面的共面度误差控制在0.05mm以内，避免多工位切换时喷嘴高度差导致的成型面刮蹭或出料不畅问题；中间层为送进轮组与传动齿轮安装板，所有工位的主动齿轮统一布置在同一根滑移传动轴上，传动轴通过端部的拨叉结构实现轴向滑移，当传动轴滑移到对应工位位置时，轴上的主动齿轮与该工位的送进轮从动齿轮啮合，将电机动力传递到对应送进轮，实现该工位的丝料送进或退回，其余未啮合工位的齿轮处于自由状态，不会产生干涉传动；最上层为丝料导入导向板，每个工位对应设置带倒角的导入孔，方便丝料穿入引导，同时导向板上预留压轮调节螺丝的过孔，无需拆解整体结构即可完成每个工位的压轮预紧力调整。

　　安装边界方面，整套机构的横向安装尺寸控制在220mm以内，纵向深度为110mm，整体高度（含丝料导入管接口）为185mm，可直接适配主流200*200mm成型幅面的桌面级设备安装空间；驱动电机采用42型两相步进电机，通过法兰直接固定在机构侧边的安装立板上，电机输出轴通过联轴器与滑移传动轴连接，传动轴两端配置线性轴承支撑，保证轴向滑移的顺畅度与旋转传动的同轴度；机构整体预留3个M4安装固定孔位，孔位间距符合通用挤出端安装标准，可直接替换原有单挤出机构安装在设备的X轴滑台上，无需对原有设备的运动结构做额外改造。

　　从实际运行逻辑来看，当设备需要切换挤出工位时，X轴滑台移动到换料定位位置，拨叉结构带动滑移传动轴移动到对应工位，完成齿轮啮合后即可执行该工位的丝料送进动作，工位切换的行程通过滑台的运动定位保证，无需额外配置工位切换的驱动源，进一步简化了机构的结构复杂度；每个工位的加热块独立配置加热棒与热电偶安装孔，可实现不同工位的独立温度控制，满足不同材质丝料的成型温度需求，比如PLA、PETG、柔性TPU等材料可设置不同的工作温度，切换工位时可提前完成对应加热块的温度预热，减少换料等待时间。机构的所有传动齿轮均采用小模数直齿设计，传动间隙控制在0.02mm以内，保证送料动作的响应速度与精度，避免送料滞后导致的出料不均或拉丝问题；送进轮采用表面滚花处理的金属轮，增加与丝料的接触摩擦力，同时轮面设置适配丝料直径的圆弧槽，保证丝料输送过程中不会偏移脱轮。
