SLU ST双进料挤出机构RR7结构设计

　　该挤出机构主要面向桌面级FDM熔融沉积成型设备的近程送料场景，也可适配小型流体点胶、生物浆料挤出等需要精准控料的作业工况，核心作用是将固态丝材或者半流体介质按照设定的进给速率稳定推送至加热熔融腔或者出料嘴，保证出料过程的连续性与线径一致性，避免出现断料、溢料、出料不均导致的成型件层纹过厚、填充缺失等问题。从结构布局来看，整体采用侧装驱动的紧凑化设计，驱动端采用标准圆形步进电机作为动力源，电机通过法兰安装板与主体壳体直接连接，安装板上预留两个对称的定位销孔与螺丝过孔，可直接适配市面上主流的42型步进电机安装孔位，安装时不需要额外做转接件，能直接固定在X轴运动滑台上，不会因为转接产生的装配公差导致送料齿轮与丝材的啮合间隙出现偏差。

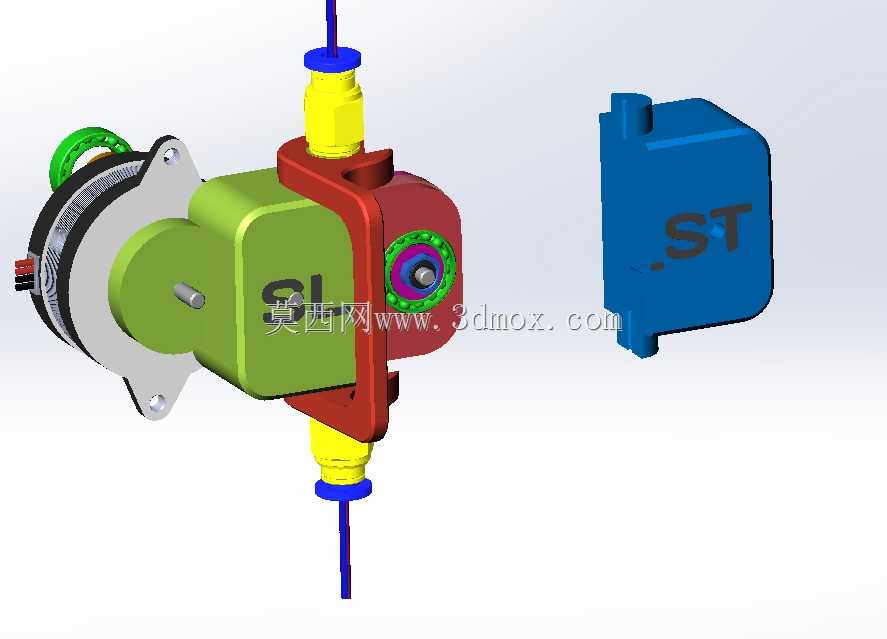

　　主体壳体采用左右分块的拼合结构，分模面沿着送料通道的轴线方向设置，两块壳体通过侧边的螺丝锁紧，拼合后内部形成封闭的送料齿轮容纳腔、丝材导向通道以及介质导流腔，这种分块设计的好处是后期维护时不需要完全拆解整个安装结构，只需要拆开侧盖就能清理送料齿轮上卡滞的丝材碎屑、残留固化浆料，也能快速更换磨损的送料齿轮，大幅降低日常维护的拆装工作量。送料通道采用上下同轴的直通式布局，上下两端都预留了标准快插接头的安装位，快插接头直接通过螺纹旋入壳体的进出料口，上端接头用于接入进料端的丝材导程管或者流体进料管路，下端接头用于连接加热块或者点胶针头，接头与壳体的结合面做了平面密封处理，输送半流体介质时不会出现渗漏问题。

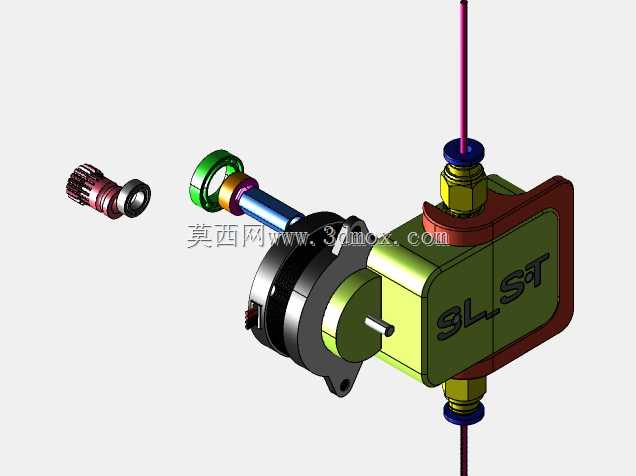

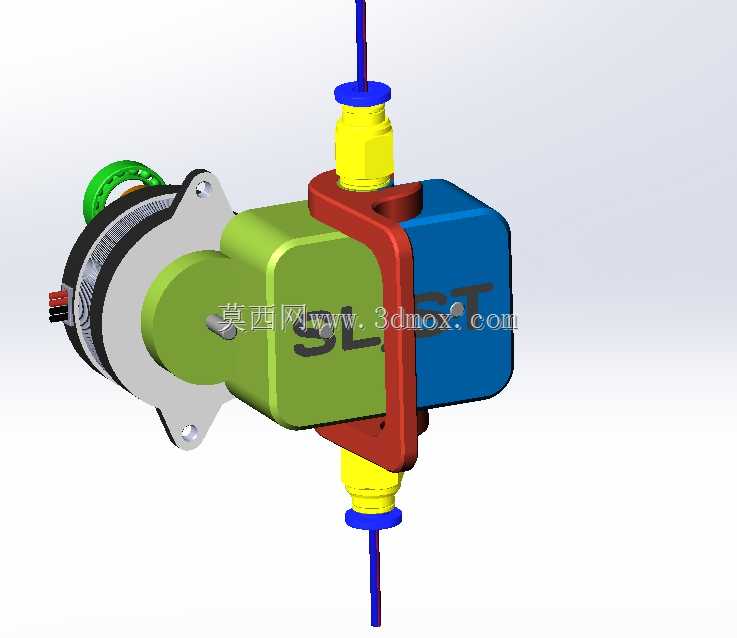

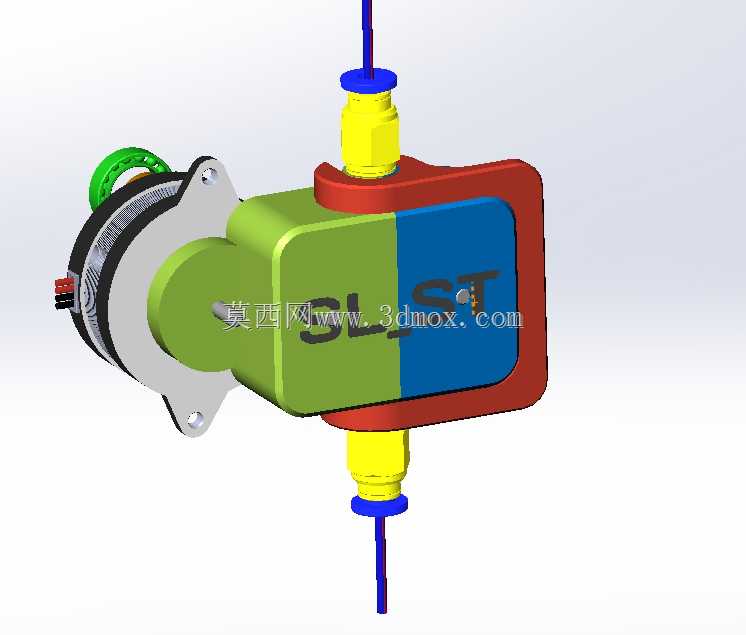

　　驱动端的送料齿轮直接压装在电机输出轴上，齿轮采用带滚花的硬质合金材质，齿形做了圆弧过渡处理，啮合丝材时不会刮伤丝材表面导致碎屑产生，也不会因为齿尖过于锋利切断丝材造成断料；对应齿轮啮合的位置，壳体内部设置了可调压力的压料组件，压块采用耐磨POM材质，通过侧面的调节螺丝可以调整压块对丝材的压紧力，针对不同硬度的丝材比如PLA、ABS、柔性TPU都能调整到合适的啮合间隙，既不会因为压力过大导致丝材被压变形卡在通道内，也不会因为压力过小出现送料打滑、出料量不足的问题。从安装边界来看，整个机构不含上下接头的主体部分长度约72mm，宽度约48mm，厚度约36mm，驱动电机突出主体部分的长度约32mm，整体重量控制在180g以内，安装在运动滑台上时不会给X轴运动系统带来过大的负载惯量，能保证高速运动过程中的定位精度，不会因为机构过重导致运动过冲、层间错位的问题。壳体外侧的红绿蓝分色区域是不同功能腔的标识区分，绿色区域对应送料齿轮的安装腔，蓝色区域对应介质缓冲腔，红色边框是壳体拼合的密封压边，实际生产时可以采用不同颜色的工程塑料注塑成型，组装时能快速识别零件的安装位置，降低装配出错的概率。机构顶部预留的走线槽可以将电机线、温度传感器线沿着壳体侧边规整布置，不会出现线缆拖拽影响运动的问题，侧边的绿色旋钮是手动送料的操作件，调试设备时不需要给电机通电，手动旋转旋钮就能带动送料齿轮转动，完成穿丝、退丝、测试出料通畅度的操作，

　　比传统需要拆壳操作的挤出结构调试效率高很多。在实际应用中，该结构的送料精度可以控制在0.01mm的进给分辨率，适配1.75mm直径的标准3D打印丝材时，送料阻力小于5N，长时间连续工作时送料齿轮的磨损量小于0.02mm/1000工作小时，输送粘度在1000-5000cps的流体介质时，出料压力可以稳定维持在0.8MPa，不会出现压力波动导致的出料忽快忽慢问题。针对近程挤出的安装场景，该结构的出料端到安装面的距离做了严格控制，下端接头突出主体的长度只有10mm，连接加热块后喷嘴的突出量可以控制在合理范围内，不会因为出料端过长导致加热块温度传导到壳体部分，造成壳体内部的丝材提前软化膨胀卡料的问题，壳体与加热块的连接位置还预留了隔热片的安装槽，可以加装0.5mm厚的聚四氟乙烯隔热片，进一步阻断热量传导，保证送料段的丝材始终处于固态，避免出现热 creep 导致的堵头故障。
