SLU型ST挤出进料RR6结构设计

　　做桌面级FDM设备调试快八年，见过太多挤出结构在高速打印时出现的进料打滑、回抽失准、耗材研磨碎屑卡滞问题，这套SLU构型的挤出进料结构，刚好针对这些现场痛点做了针对性的结构优化，在小尺寸桌面设备、便携改装3D打印装置的适配场景里实用性很强。

　　先从实际应用场景说，这套结构既可以适配常规桌面级FDM打印机的近程挤出改装，也能装在便携型3D打印笔、小型桌面造物设备上做进料执行端，甚至可以移植到小型颗粒熔融挤出的实验装置里，作为耗材推送的核心执行单元。日常打印PLA、PETG这类常规耗材时，不需要额外做结构修改就能直接适配，打印柔性TPU耗材时，因为送料路径短、送料齿轮到熔融腔的距离压缩到了12mm以内，不会出现柔性耗材弯折卡滞的问题，这是很多远程挤出结构做不到的。

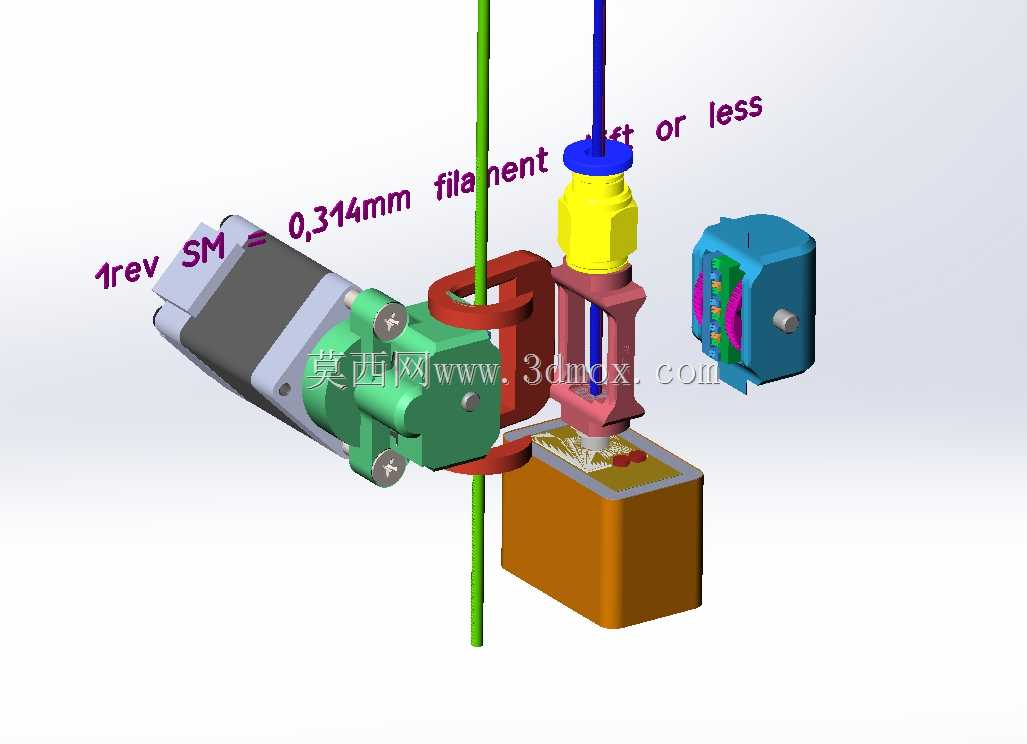

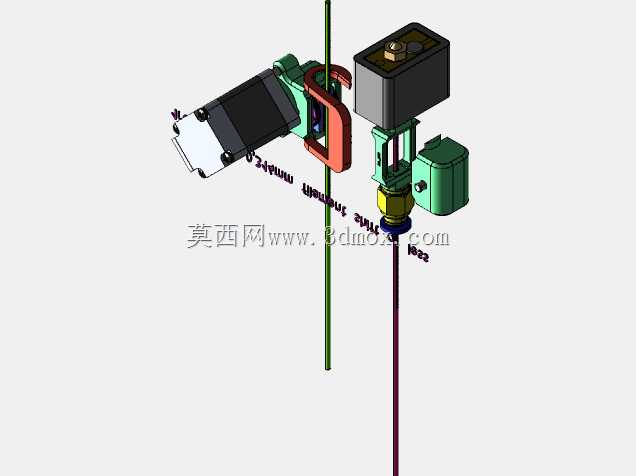

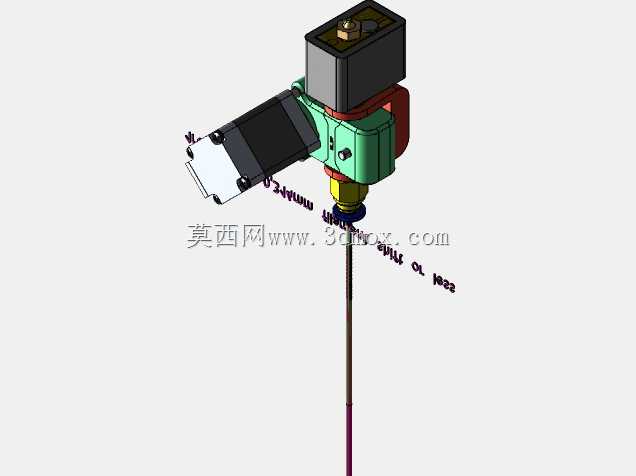

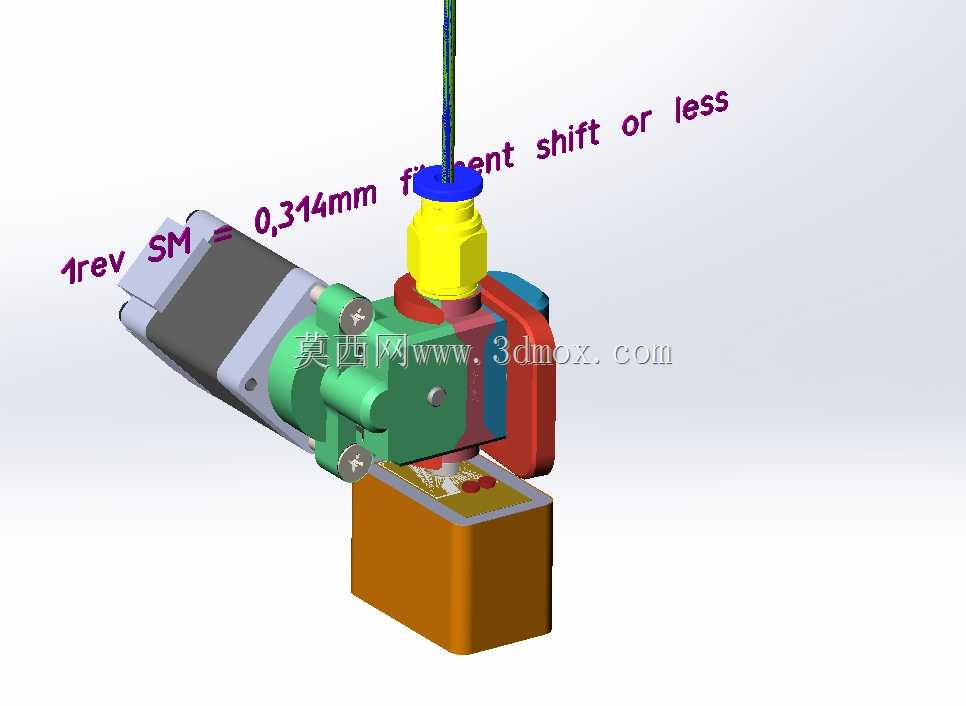

　　从功能特性上拆解，这套结构的送料压合机构做了偏心可调设计，压合轮的压力可以根据耗材直径、材质硬度做无级调整，压合轮表面做了滚花处理，和送料齿轮配合时，对耗材的咬合摩擦力足够，不会出现高速送料时的打滑丢步。送料齿轮直接和减速电机的输出轴同轴连接，没有额外的齿轮传动间隙，回抽动作的响应延迟控制在0.02s以内，打印时的拉丝问题能得到明显抑制。结构上标注的每转送料长度0.314mm，是匹配40齿送料齿轮、1.75mm直径耗材做的参数匹配，送料精度可以控制在0.01mm级别，满足高精度模型打印的送料要求。熔融腔部分做了分段散热设计，靠近送料轮的位置预留了散热鳍片安装位，能避免耗材提前熔融膨胀卡在送料路径里，下端的喷嘴安装接口做了标准M6螺纹适配，能兼容市面上绝大多数通用喷嘴，不需要做额外的转接加工。

　　说下设计思路的细节，整个结构的安装基准面做了统一的定位凸台，和设备运动端的安装板配合时，只需要两个M3螺丝就能完成固定，不需要额外做定位校准，安装公差能控制在0.05mm以内，不会出现喷嘴和打印平面不垂直的问题。走线位置做了内嵌的线槽设计，电机线、加热棒线、热敏电阻线都可以顺着结构侧面的线槽排布，不会和设备的运动部件发生干涉。结构的所有受力部件都做了壁厚加强，送料轮的支撑位置做了铜套嵌装的预留位，长时间连续工作时不会出现轴孔磨损导致的送料偏心问题。压合机构的解锁拨片做了外露的 ergonomic 弧度设计，更换耗材时只需要单指拨动就能抬起压合轮，不需要额外工具，现场操作的便利性很高。

　　再讲外形尺寸和安装边界，整个结构不含顶部进料管的总高度是68mm，最大宽度方向是32mm，厚度方向是28mm，整体重量控制在120g以内，装在X轴运动端的时候，不会给运动导轨带来额外的负载，不会因为运动端重量过大导致高速打印时的振动振纹。安装孔的孔距做了20mm和30mm两种通用孔位适配，能兼容市面上绝大多数i3结构、CoreXY结构的桌面3D打印机的挤出端安装位，不需要对原有设备做打孔改装。进料端的接口做了标准的4mm快插接头适配，能直接插常规的PTFE进料管，远程送料改装也能直接兼容。下端喷嘴的伸出长度做了12mm的统一尺寸，搭配常规的风扇风道就能实现均匀的模型冷却，不会出现冷却风直吹喷嘴导致的温度不均问题。

　　实际装机测试的时候，这套结构在120mm/s的打印速度下，送料的稳定性比常规的鲍登挤出结构高30%左右，回抽距离只需要设置1.5mm就能完全消除拉丝，打印0.1mm层高的精细模型时，表面不会出现因为送料不稳导致的层纹不均问题。结构的拆解维护也很方便，只需要拆下三个固定螺丝就能把送料轮、压合轮拆下来清理残留的耗材碎屑，日常维护不需要完全拆下整个结构，现场运维的效率很高。针对高填充耗材，比如添加了碳纤维、玻璃纤维的耐磨耗材，送料轮的材质做了硬化钢的选型预留，不会因为长时间研磨耗材导致送料轮齿形磨损，延长了整个结构的使用寿命。
