SLU ST型3D打印耗材挤出送料机构

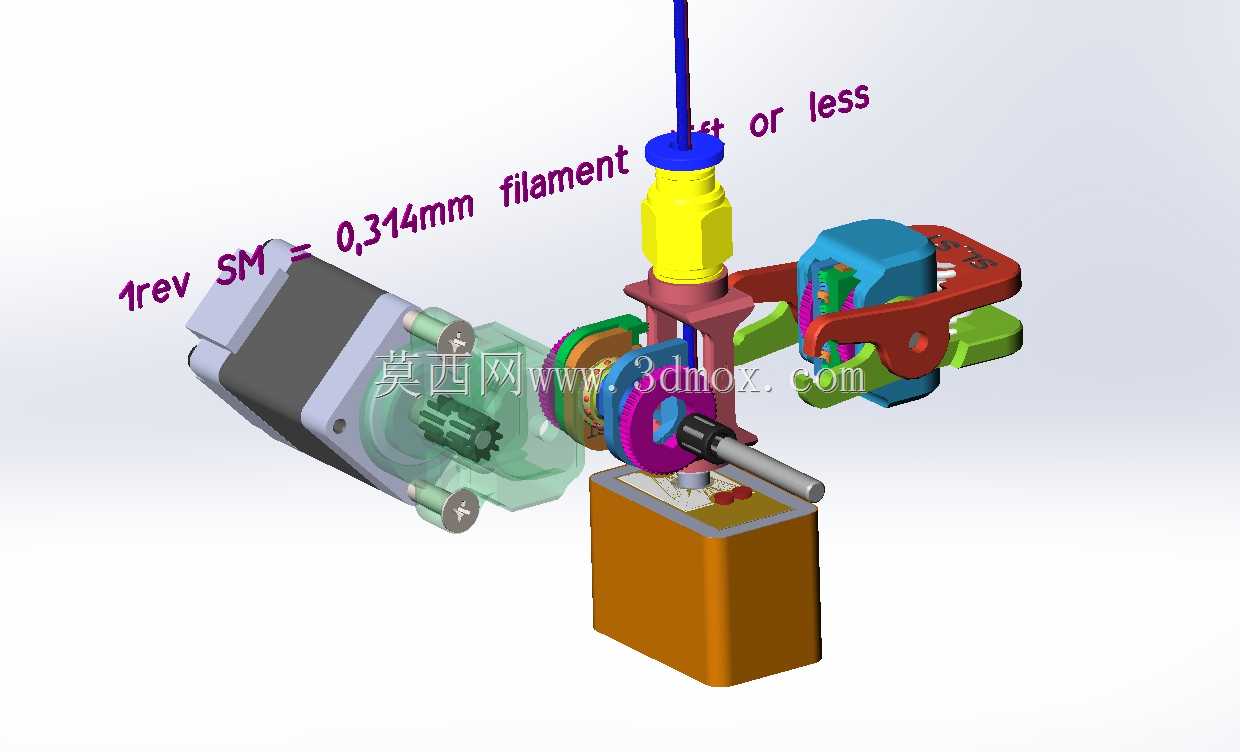

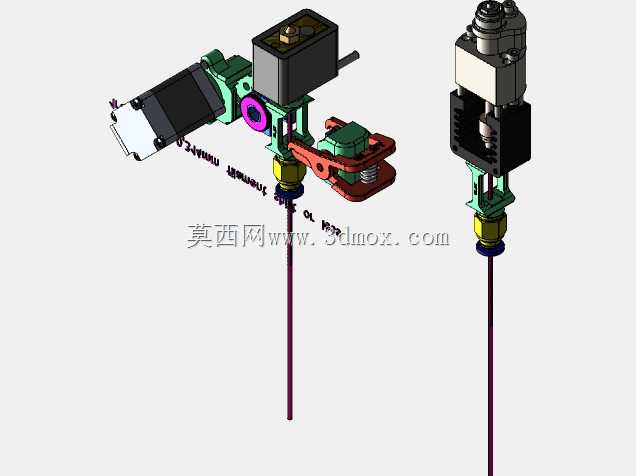

　　桌面级FDM 3D打印设备的送料挤出环节，直接决定了耗材输送的稳定性与成型精度，这套SLU ST挤出送料结构，针对小尺寸桌面设备的紧凑安装需求做了定向优化，适配0.314mm线径的常规打印耗材，单圈送料行程匹配常规步进电机的步距角参数，无需额外做复杂的减速比换算就能实现精准的送料量控制。从实际应用场景来看，这类挤出机构既可以适配近端挤出的小型桌面打印机，也能通过调整安装支架的固定位置，改装为远端送料结构，适配不同成型幅面的设备改造需求，尤其适合DIY玩家做设备升级、小型3D打印机厂商做原型机结构验证时参考。整套结构的功能模块划分非常清晰，左侧的动力输入段直接对接标准42型步进电机的输出轴，通过内置的减速齿轮组放大输出扭矩，

　　避免打印过程中出现耗材打滑、送料不足的问题；中间的送料轮组件做了可拆卸的快换设计，不需要完全拆解整个挤出主体，就能快速更换不同齿形的送料轮，适配PLA、ABS、TPU等不同硬度的打印耗材，针对柔性耗材的输送需求，送料路径做了全约束的导向设计，从耗材进入挤出机构到抵达加热喉管的整个路径内，没有多余的旷量间隙，避免柔性耗材在送料过程中出现弯折、堵料的问题。设计阶段优先考虑了安装边界的兼容性，整个挤出主体的安装孔位匹配市面上主流的E3D型热端安装标准，不需要额外做转接件加工就能直接替换原有设备的挤出组件，整体外形的最大外轮廓尺寸控制在85mm60mm45mm范围内，不会在打印过程中与设备的X轴运动组件、打印平台调平结构产生运动干涉。

　　耗材入口端做了快插式的气动接头适配结构，可以直接对接4mm外径的铁氟龙送料管，不管是近端还是远端送料方案，都能快速完成管路连接。挤出压力调节结构采用了偏心压杆的设计，通过红色的扳动拨杆就能快速调整送料轮对耗材的压紧力，更换耗材时只需要扳起压杆就能直接穿入耗材，不需要额外拧动调节螺丝，日常换料操作的效率提升非常明显。结构中的导向轮组件采用了低摩擦的POM材质加工，转动过程中的阻力极小，不会因为额外的摩擦阻力导致送料步进电机丢步，同时所有的转动配合位置都预留了标准轴承的安装位，长期运行的磨损量控制在极低水平，不需要频繁做维护更换。从结构建模的细节来看，所有零件的配合公差都按照3D打印加工的精度做了适配，

　　大部分结构件都可以直接采用FDM工艺打印制作，只有传动齿轮、送料轮、固定轴类零件需要采用金属或者机加工件制作，整套方案的加工成本控制在极低水平，非常适合小批量制作或者个人DIY使用。送料路径的同轴度做了严格的约束，耗材从进入送料轮到进入热端喉管的整个路径同轴度误差控制在0.1mm以内，避免因为路径错位导致的耗材阻力增大、送料不畅问题。加热块与散热段的连接位置做了隔热槽设计，减少热量向挤出机构上部传导，避免耗材提前软化造成的堵料问题。整个结构的走线位置也做了预留，步进电机的接线可以顺着结构侧面的走线槽布置，不会在运动过程中剐蹭到其他设备部件。针对日常维护的需求，整个挤出机构的拆解只需要拧下3颗固定螺丝，就能完成内部齿轮、送料轮的清洁与更换，不需要将整个机构从设备上完全拆下，后期维护的操作门槛极低。
