SLU ST型RR6挤出机构三维结构设计

　　该挤出机构属于熔融沉积成型3D打印设备的核心送料执行部件，主要应用于桌面级FDM 3D打印场景，承担热塑性打印耗材的精准输送、压力建立与进给调控功能，是决定打印成型精度、耗材适配范围与长时间运行稳定性的关键结构单元。从实际工况适配角度出发，该结构针对常规挤出机构易出现的耗材打滑、送料偏移、挤出压力不足等常见问题做了针对性结构优化，可适配常规1.75mm直径PLA、ABS、PETG等多种热塑性打印耗材，在高速打印、小流量精细打印场景下都能保持稳定的送料精度。

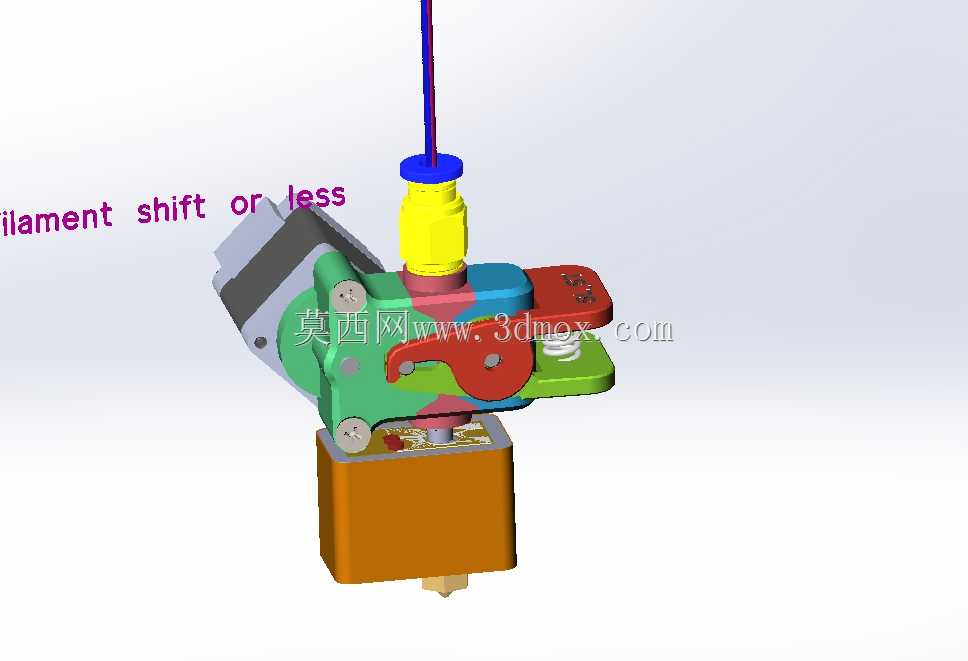

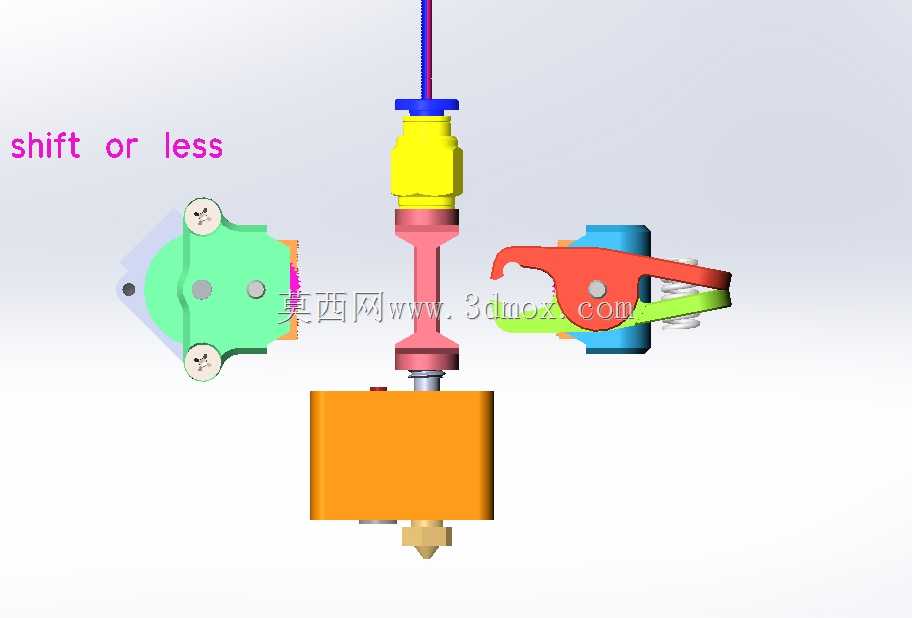

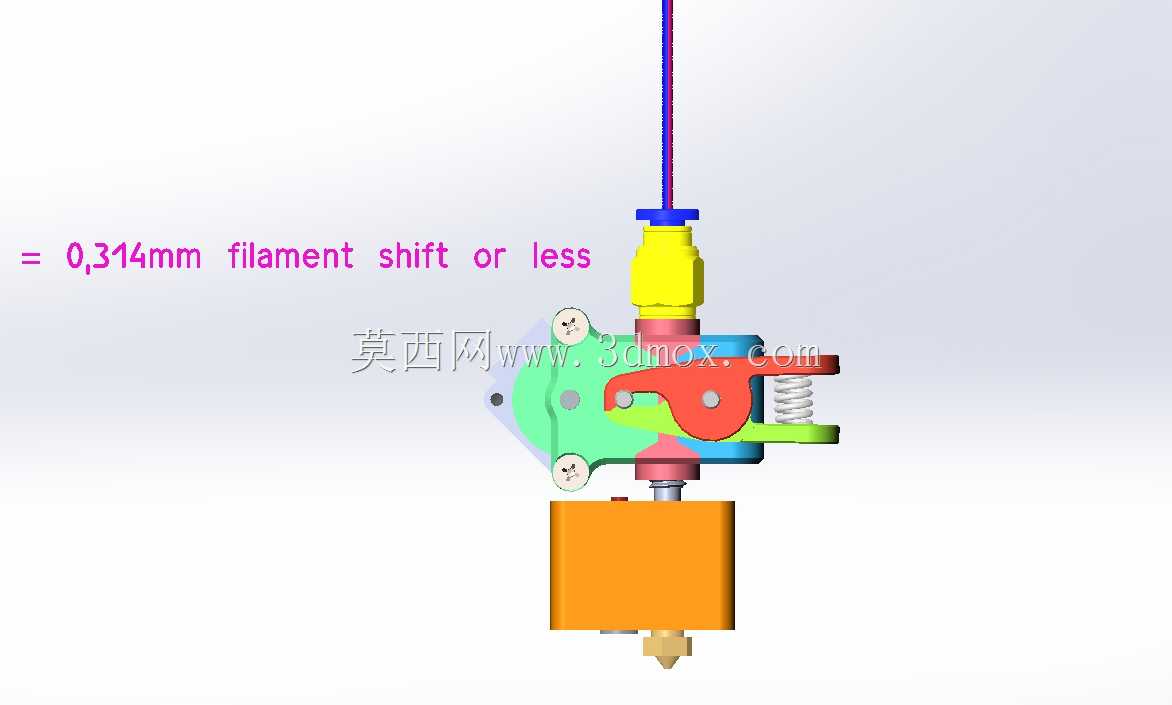

　　结构设计上，该机构采用近端挤出的布局形式，将送料驱动组件与加热块安装位做了紧凑化集成，缩短了耗材从送料齿轮到喷嘴的熔融段路径，有效减少了耗材在输送过程中的弯折阻力与回抽响应滞后，回抽动作的响应延迟可控制在极低范围，能有效减少打印过程中的拉丝、溢料缺陷。送料压紧机构采用快拆式弹性压合结构，压臂通过枢轴与主体基座连接，配合弹性压紧组件提供稳定的压合力，操作人员无需额外工具即可快速扳动压臂完成耗材穿丝、退料操作，压合面做了防滑纹理处理，可增大与耗材表面的接触摩擦力，避免送料过程中出现齿轮啃削耗材、打滑失步的问题。送料驱动轮采用齿形啮合结构，轮齿的切入深度经过匹配设计，既能保证足够的啮合力传递扭矩，又不会过度切入耗材造成耗材碎屑堆积，碎屑可通过基座上预留的排屑间隙自然排出，减少碎屑卡滞齿轮的故障概率。

　　基座主体采用多安装位的一体化结构设计，预留了与3D打印机X轴滑台连接的标准安装孔位，安装孔的孔距符合主流桌面级3D打印机的安装接口规范，可直接替换同规格的常规挤出机构，无需对原有设备的滑台结构做二次改装。加热块安装位设置在基座下方，采用定位槽加锁紧螺丝的固定形式，可保证加热块、喉管与送料通道的同轴度，避免因同轴度偏差造成的耗材输送阻力增大、喉管堵塞问题。顶部预留了气动快插接头的安装接口，可直接对接标准规格的PTFE送料管，即使在部分远端送料的改装场景下，也能通过更换快插接头实现快速适配。散热部分的安装位做了贴合式平面设计，可直接安装标准尺寸的挤出散热铝块与散热风扇，保证喉管散热段的温度处于合理区间，避免耗材提前熔融膨胀造成的堵头故障。

　　从安装边界尺寸来看，该机构整体做了轻量化紧凑设计，横向、纵向的外轮廓尺寸控制在较小范围，安装后不会与打印机的X轴两端限位、打印平台框架产生运动干涉，在打印大尺寸模型时，挤出机构的运动行程可覆盖设备设计的最大打印幅面，不会因为机构体积过大造成打印幅面损失。机构的受力路径做了优化设计，驱动步进电机的安装面与基座主体做了加强筋连接，可承受电机高速正反转时的振动载荷，长时间运行不会出现安装位松动、送料精度偏移的问题。送料通道的内壁做了光滑过渡处理，从耗材入口到喉管对接处没有台阶与锐角，可减少耗材输送过程中的行进阻力，即使是韧性较差的脆性耗材，也能顺畅输送不会出现断丝问题。压紧力的调节可通过压臂上的调节件实现，针对不同硬度、不同表面摩擦系数的耗材，可灵活调整压合力大小，适配多材质打印的使用需求。在实际打印过程中，该结构的送料步进精度可匹配常规0.1mm层厚的精细打印要求，在50-150mm/s的常规打印速度区间内，挤出量的控制误差可保持在极低水平，能有效保证模型外壁的成型质量与填充结构的结合强度。
