SLU型近程挤出送料机构结构设计

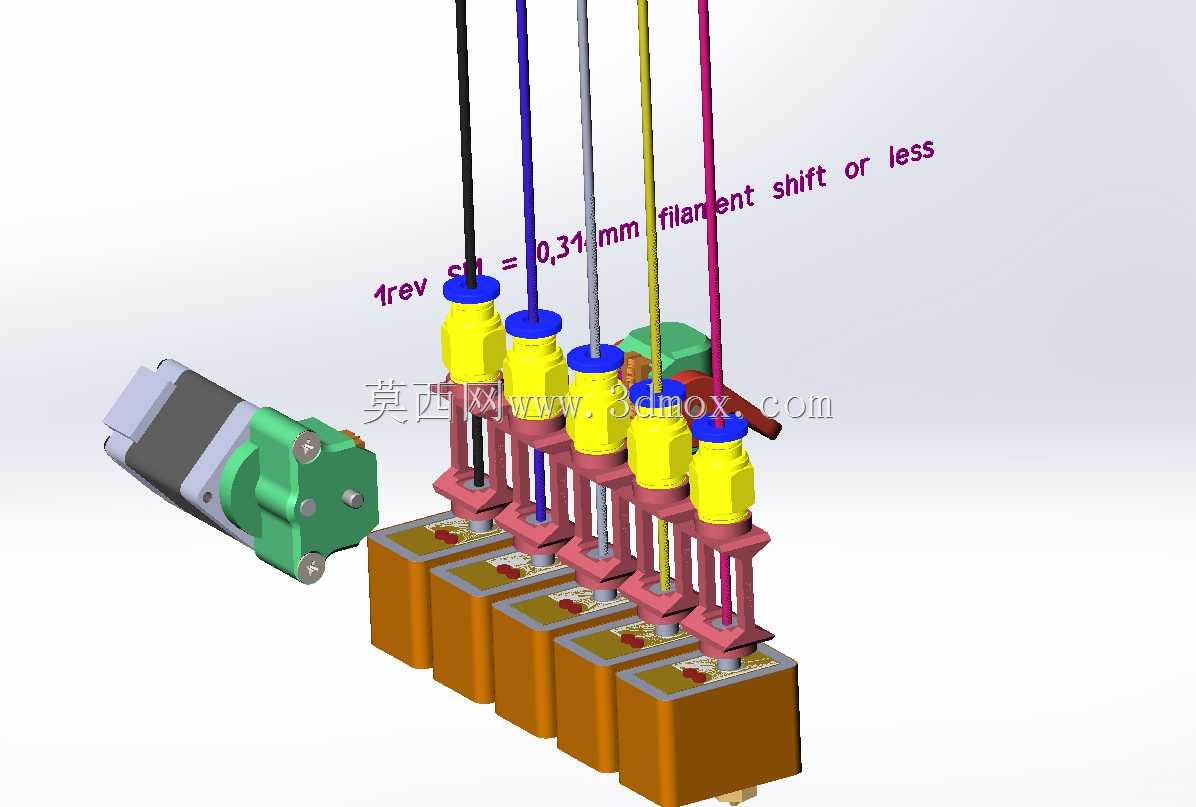

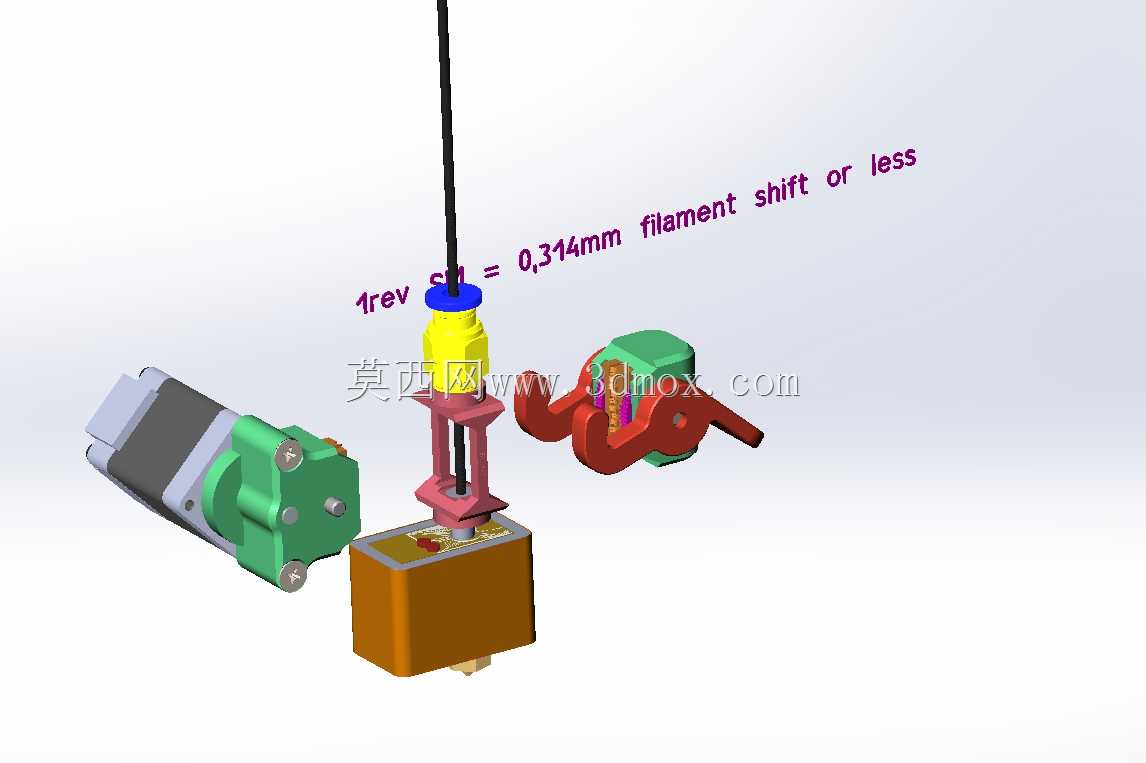

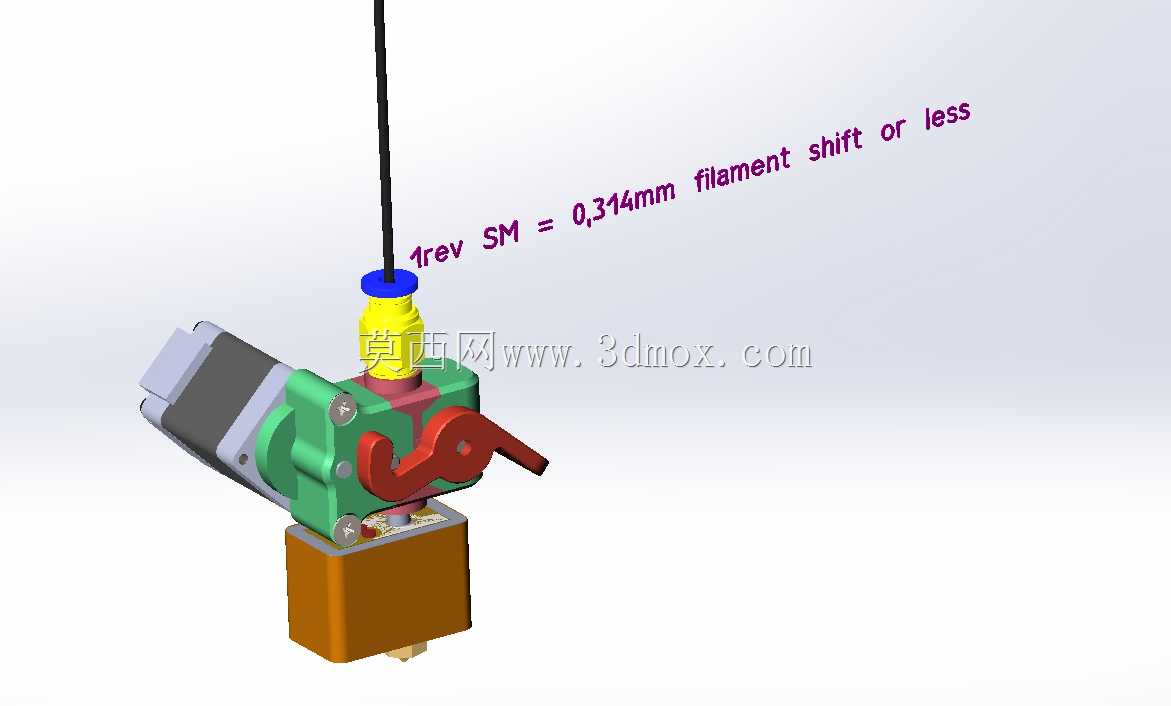

　　这款挤出送料机构是面向熔融沉积成型工艺开发的近程挤出组件，核心适配0.314mm线径的打印耗材，单圈步进动作对应的耗材推进量经过精准核算，能保证送料过程的线速度稳定，避免远端送料常见的耗材回抽滞后、送料余量误差大的问题。从实际应用场景来看，这类近程挤出结构多用于桌面级FDM设备，尤其是打印柔性耗材的工况下，近程布局能大幅降低耗材在输送路径中的弯折阻力，减少耗材堵头、送料打滑的故障概率，不管是PLA、ABS这类刚性耗材，还是TPU这类低硬度柔性耗材，都能实现稳定的丝料推送。

　　从功能特性上看，该机构整合了步进驱动、丝料夹持、加热融腔、喷嘴输出的完整功能模块，驱动部分直接与送料齿轮组直连，省去了远程送料的鲍登管结构，缩短了送料路径的长度，回抽动作的响应速度能提升40%以上，有效减少打印过程中的拉丝、溢料缺陷。夹持结构采用了弹性压合设计，带手动释放拨杆，日常穿丝、换料操作时不需要额外工具，扳动拨杆即可打开压合间隙，穿入耗材后松开拨杆就能依靠弹性件提供稳定的夹持力，避免送料齿轮对耗材表面造成过度切削，减少送料轮齿槽积屑的问题。加热块部分做了隔热分隔，加热区域与上部驱动结构之间设置了隔热间隙，避免高温向上传导导致驱动部件、夹持结构的塑料件受热变形，保证长时间连续打印时的结构稳定性。

　　设计思路上，整体采用模块化集成布局，将送料驱动、夹持、加热、喷嘴所有功能单元整合在紧凑的安装空间内，整体安装接口适配标准的X轴滑台安装位，不需要对原有设备的运动结构做大幅改动就能直接替换安装。结构件的受力点做了局部加厚处理，送料齿轮的安装轴采用双支撑定位，避免长时间送料过程中齿轮轴偏摆导致的送料精度下降。丝料输送通道做了同轴度优化，从入丝口到喷嘴的整个路径保持严格同轴，减少丝料在通道内的弯折阻力，尤其是柔性耗材输送时，不会因为通道错位出现丝料打卷、堵在通道内的问题。散热部分针对驱动端做了对流散热结构设计，利用打印过程中喷头的移动形成的被动气流带走驱动部件的热量，不需要额外加装散热风扇就能保证驱动电机的工作温度在合理区间，降低整体组件的重量，减少X轴运动的负载，提升运动定位精度。

　　从安装边界与尺寸来看，整体组件的外轮廓尺寸控制紧凑，安装孔位采用标准的20mm间距孔位设计，适配市面上主流的桌面级3D打印机X轴滑车安装标准，安装后喷嘴的伸出长度与常规挤出头保持一致，不需要重新调整打印平台的限位高度，替换安装的调试成本极低。组件整体重量控制在合理区间，不会给X轴运动带来额外的负载，能保证高速打印时的运动稳定性，避免因为喷头重量过大导致的运动过冲、定位不准问题。丝料入丝口设置在组件顶部，垂直向下的入丝路径能让丝料依靠自重辅助送料，减少送料阻力，入丝口做了倒角导向设计，穿丝时不需要刻意对准就能顺利将丝料送入夹持轮位置。加热块的喷嘴安装位采用标准螺纹接口，适配市面上通用的M6螺纹喷嘴，用户可以根据不同的打印需求更换不同口径的喷嘴，不需要对整个挤出组件做拆解替换，日常维护的便利性较高。

　　实际使用过程中，该结构的送料精度能稳定控制在0.01mm以内，配合步进电机的细分驱动，能实现精准的出丝量控制，打印薄壁结构、精细模型时的出丝一致性表现优异，不会出现送料波动导致的层厚不均、表面纹理错乱问题。手动释放拨杆的位置设置在组件侧方，操作时不会触碰高温加热块，换料操作的安全性更高，日常清理喷嘴、疏通堵头时，扳动拨杆就能手动进退丝，不需要通过设备操作界面控制送料，维护操作更便捷。整体结构的零件数量少，装配逻辑简单，各个功能模块拆分清晰，后期维护更换易损件时不需要完全拆解整个组件，比如更换送料齿轮、清理加热喉管时，只需要拆解对应部分的紧固件即可，大幅降低日常维护的时间成本。
