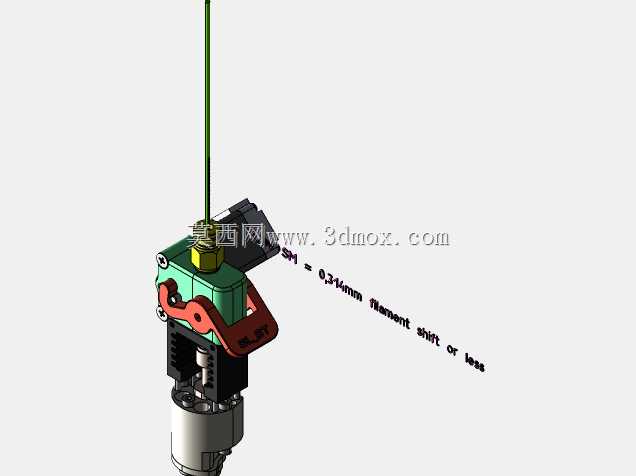

SLU ST型RR6挤出送料执行机构

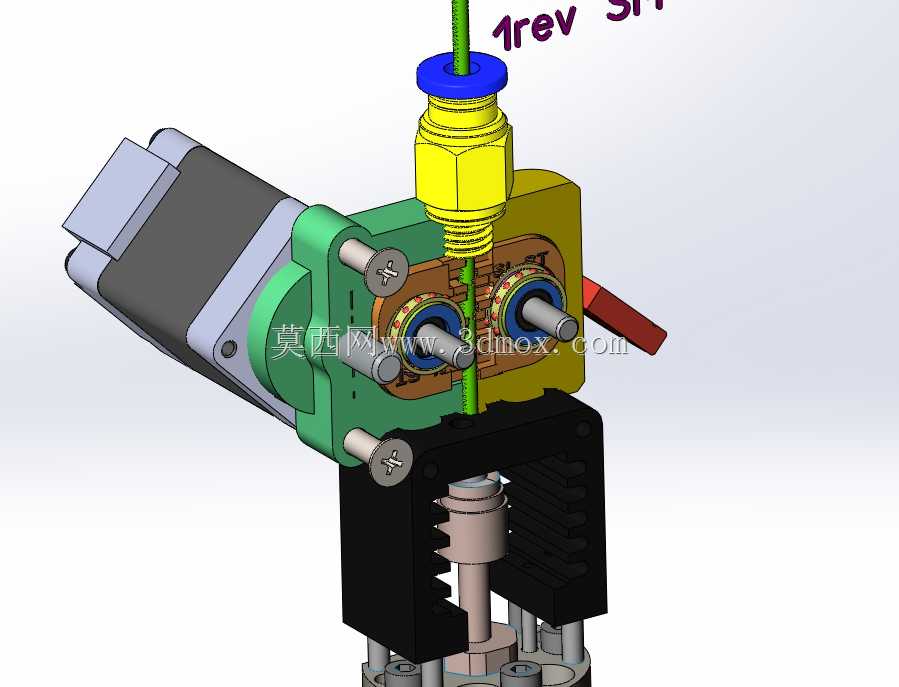

　　该挤出送料执行机构是熔融沉积成型设备的核心进料执行部件，主要承担丝状成型耗材的稳定输送、精准进给与挤出压力维持功能，适配桌面级及小型工业级FDM成型设备的近程挤出安装场景，可直接安装在X轴运动滑台的安装位上，随打印喷头做同步平面运动，减少耗材输送路径的弯折阻力，提升软质耗材、柔性耗材的进料稳定性。从结构组成来看，整套机构集成了驱动动力单元、双轮送料啮合单元、耗材导向通路、喉管散热连接段、喷嘴安装位以及快插式进料接头几个核心部分，驱动侧采用标准微型减速直流电机作为动力源，电机输出轴直接驱动主动送料齿轮，齿轮轮齿做了滚花销齿处理，可增大与耗材表面的接触摩擦力，避免进料过程中出现打滑、丢步的问题；对侧设置带预紧压力的从动压轮，

　　压轮通过偏心调节轴实现压紧力的无级调整，可适配1.75mm直径范围内不同硬度、不同表面摩擦系数的成型耗材，从常规PLA、ABS硬质耗材到TPU、TPE软质弹性耗材都能通过调整压轮预紧力获得稳定的进料推力。耗材通路采用同轴度逐级定位的设计思路，顶部快插接头采用标准气动快插结构，可直接对接4mm外径的铁氟龙送料管，接头下方设置黄铜材质的导向内孔，内孔直径2mm，刚好约束耗材的径向摆动范围，避免耗材在送料轮啮合位置出现偏斜、卡滞；送料轮啮合位置的上下两端都设置了聚四氟乙烯导向衬套，衬套内孔与耗材直径保持0.1mm的间隙配合，既可以给耗材提供顺畅的滑动导向，又能避免耗材受侧向压力出现弯折、堵料。喉管连接段采用隔热钛合金材质，

　　外壁设置散热鳍片安装位，可直接卡入标准尺寸的铝制散热块，阻断喷嘴端的热量向上传递到送料轮区域，避免耗材提前熔融软化造成的送料轮粘料、堵管故障；喉管下端采用标准M6螺纹接口，可适配市面上绝大多数通用规格的黄铜喷嘴、硬化钢喷嘴，满足不同材质耗材、不同打印温度的使用需求。安装边界方面，整套机构的主体安装座采用铝合金一体加工成型，安装孔位完全兼容主流近程挤出滑台的20mm孔距安装标准，整体横向安装尺寸控制在65mm以内，纵向高度从快插接头顶端到喷嘴安装面的总高度为72mm，安装后不会与打印机的成型平台、Z轴导轨产生运动干涉，电机侧的出线位置预留了标准航插安装位，可直接对接设备的驱动控制线束，不需要额外做走线固定。在实际应用场景中，

　　该机构可替换同规格的老旧单轮挤出机构，解决原有结构送料推力不足、软料进料打滑、高速打印时进料响应滞后的问题，双轮啮合的送料结构可提供最大80N的持续进料推力，在0.4mm喷嘴、0.2mm层厚的打印参数下，可支持最高150mm/s的稳定打印进给速度，进料精度控制在0.01mm以内，可满足高精度模型打印、大流量快速打印的不同工况需求。结构设计上充分考虑了日常维护的便捷性，压轮的偏心调节轴不需要完全拆卸即可完成压轮的更换、清洁，送料齿轮的固定螺丝采用外露式设计，磨损后可快速拆卸更换，耗材通路的所有导向衬套都采用过盈压装的固定方式，出现耗材碎屑堵塞时可直接用通针从顶部或底部贯通清理，不需要完全拆解整个机构。机构的外露运动部件都做了倒角处理，没有尖锐的凸起结构，安装调试过程中不会划伤操作人员或设备线束，送料轮外侧的壳体预留了耗材观察窗，可直接观察耗材的啮合状态、进料进度，出现进料异常时可第一时间发现并处理，不需要拆开壳体检查。
