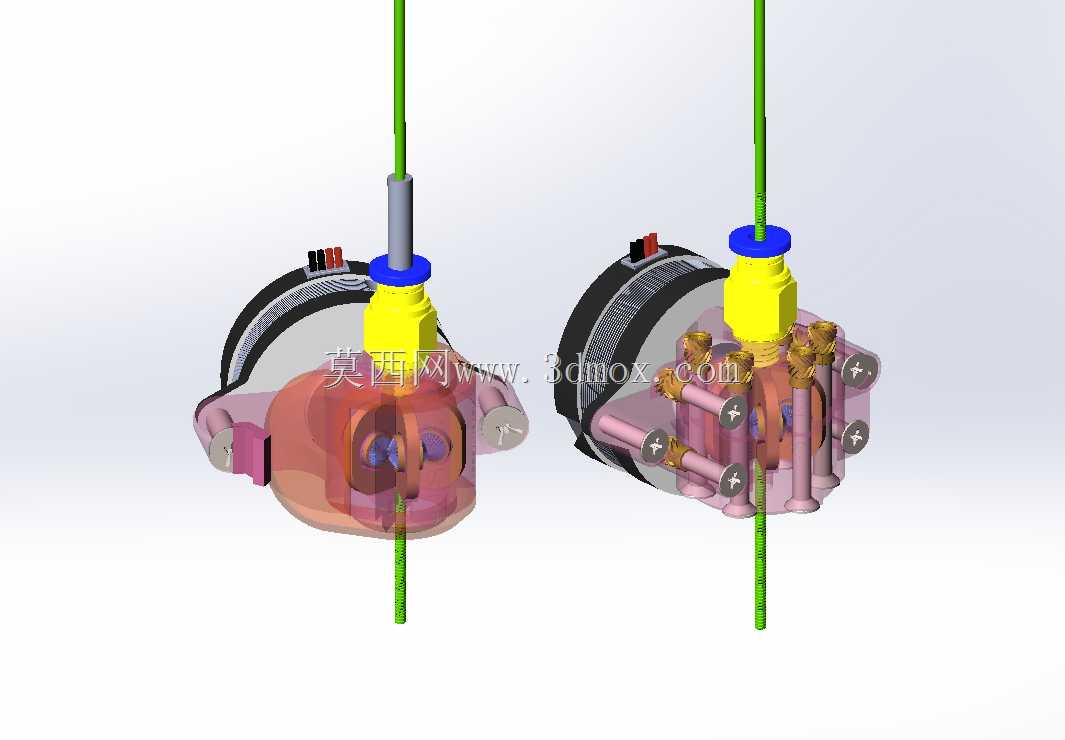

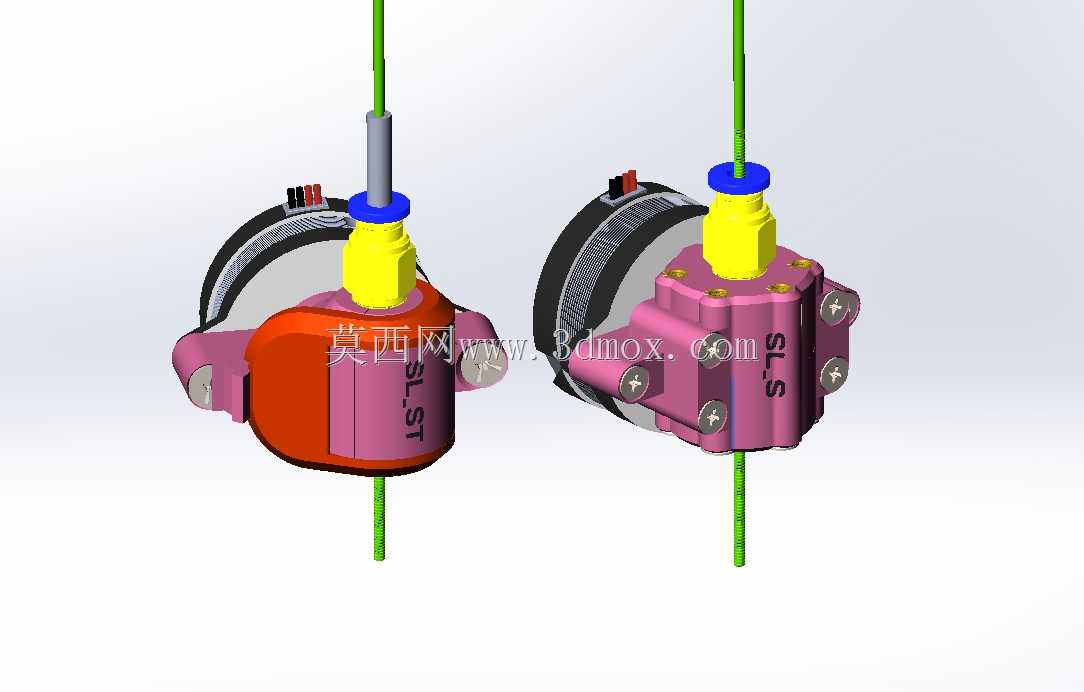

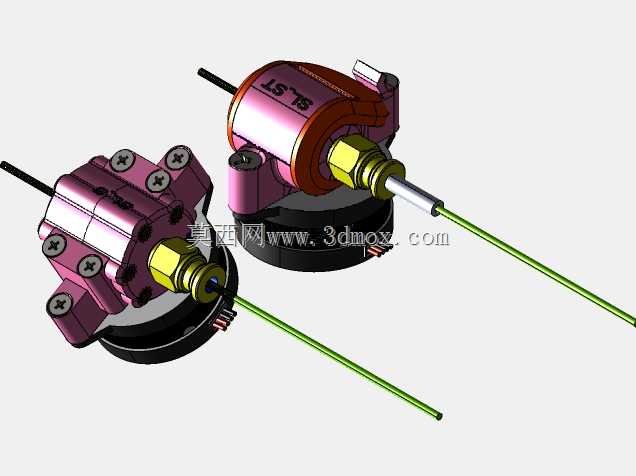

SLU ST型挤出机RR进料输送结构

　　桌面级FDM成型作业场景中，耗材进给的稳定性直接决定成型件的层间结合强度与表面成型质量，这款挤出结构针对近程挤出的安装需求做了定向优化，区别于传统远程送料的长距离丝材路径设计，该结构将送料驱动、丝材导向、熔融衔接模块做了高度集成，可直接固定在X轴运动滑台上，随打印头做同步高速往复运动，大幅降低长距离送料带来的丝材回弹、送料滞后问题，尤其适配柔性耗材的连续进给作业，避免软质耗材在送料管内弯折堵料的常见故障。从结构布局来看，该组件采用双侧对称的壳体锁紧设计，主体基座预留了标准的驱动轮安装位，可适配常见的42型步进电机直连驱动，送料齿轮的压合间隙通过侧边的偏心调节结构实现快速调整，无需拆解主体壳体即可完成不同直径耗材的压合力适配，

　　压合臂采用转轴式快开结构，穿丝、换料操作时只需扳动侧边压杆即可抬起压轮，将丝材沿导向通道穿入后松开压杆即可自动压紧，日常维护换料的操作效率远高于螺丝锁紧式的传统送料结构。丝材的导向通道做了分段式同轴设计，上端的进料导向嘴采用锥面收口结构，可自动引导丝材对准送料齿轮的啮合齿槽，避免穿丝时丝材顶偏到齿轮侧边造成卡滞，导向通道内壁做了低摩擦光滑处理，减少丝材进给过程中的运行阻力，下端的出料衔接端直接对接加热块的进料喉管，衔接处做了端面贴合的密封设计，避免熔融态耗材的反流溢出，同时在喉管衔接位置预留了散热鳍片的安装位，可通过风冷将热量阻隔在加热块区域，防止喉管上部温度过高造成丝材提前软化膨胀，引发堵料故障。安装边界方面，

　　该结构的主体安装面预留了符合标准3D打印机运动滑台的孔位布局，安装孔距适配常见的2020铝型材滑台、线性导轨滑座的安装尺寸，整体径向轮廓做了收窄设计，最大外圆直径控制在合理范围内，避免打印过程中与成型件、设备框架发生运动干涉，上下贯穿的丝材通道与安装基准面保持严格同轴，安装后无需额外调整丝材进给的同轴度，即可保证送料路径的直线度。从实际使用的工况适配来看，该结构可兼容1.75mm、3mm两种主流直径的打印耗材，通过更换对应规格的送料齿轮与导向嘴即可快速切换，送料驱动力矩经过结构优化，可稳定输送PLA、ABS、TPU、PETG等不同硬度的耗材，在高速打印工况下，近程安装的结构可大幅缩短送料响应时间，实现精准的回抽控制，

　　减少打印过程中的拉丝、漏料缺陷，提升成型件的细节表现。结构的壳体部分采用分体式组装设计，左右半壳通过内六角螺丝锁紧固定，内部的送料齿轮、压轮、转轴等易损件均可单独拆卸更换，长期使用出现齿轮磨损、压轮老化时，无需更换整个组件即可完成维护，降低使用成本。侧边预留的走线槽可将驱动电机的线材沿壳体侧边规整固定，避免运动过程中线材拖拽影响打印头的运动精度，整体结构的重量经过轻量化优化，在保证结构强度的前提下尽可能降低运动部件的总重量，减少高速往复运动时的惯性冲击，提升运动系统的定位精度与使用寿命。
