SLU ST挤出机RR送料挤出结构设计

　　该结构为熔融沉积成型类设备的核心送料挤出组件，主要应用于桌面级及小型工业级线材成型设备的送料端，负责将固态丝状耗材稳定推送至加热熔融区域，保障耗材连续均匀挤出，直接决定成型过程中线材输送的稳定性与出丝精度。从实际使用场景来看，这类挤出结构既适配常规PLA、ABS等通用打印耗材的输送需求，也可兼容柔性TPU、PETG等不同硬度耗材的送料工况，在多耗材切换的成型作业中，能通过合理的结构间隙设计避免耗材卡滞、打滑等常见送料故障。

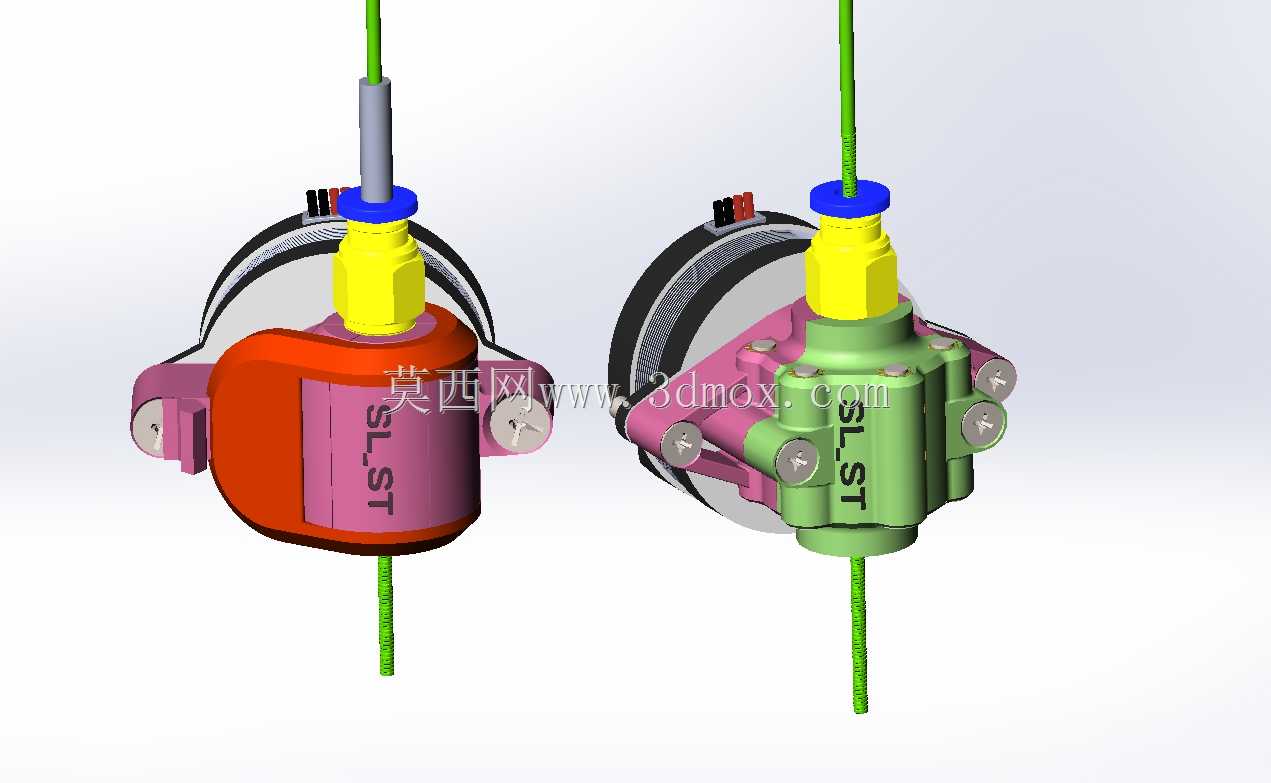

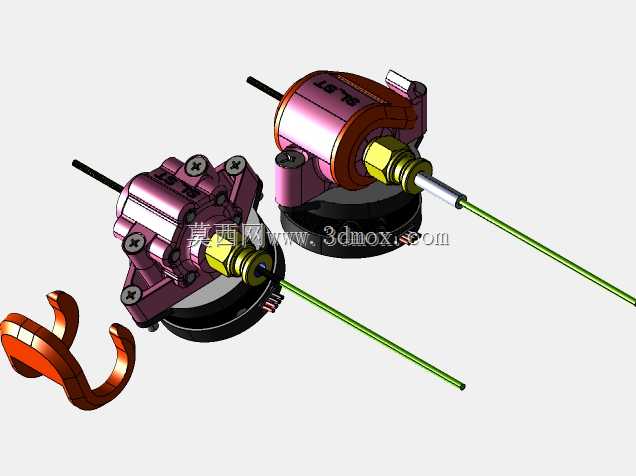

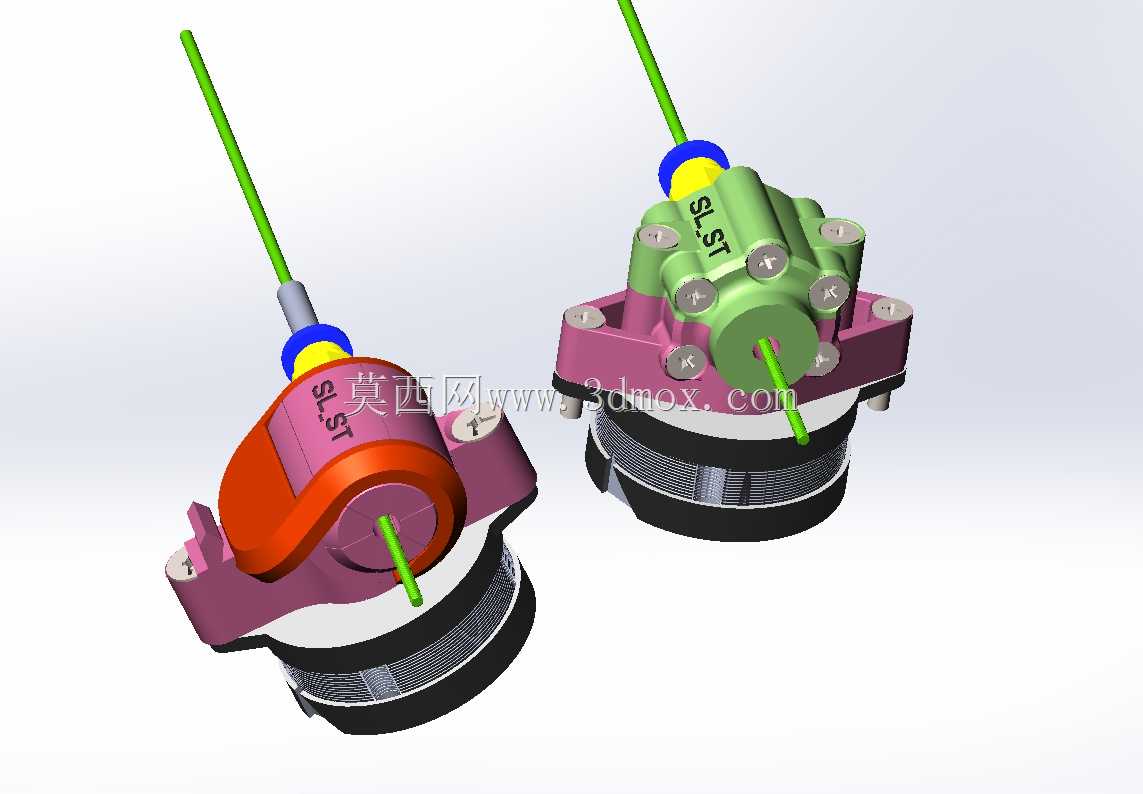

　　结构设计上采用对称式分瓣壳体布局，两种配色方案对应不同的安装适配场景，壳体主体通过多组内六角紧固件实现拼合，既保证内部送料齿轮、压合组件的安装定位精度，也方便后期维护时快速拆解清理耗材残留。顶部的快插式接头采用阶梯式密封结构，可直接适配标准外径的丝状耗材导入，接头处的蓝色限位环可锁定耗材导入路径，避免送料过程中耗材偏移导致的送料阻力骤增；顶部黄色的锁紧调节段可调整内部压轮对耗材的压紧力，针对不同硬度的耗材可灵活调整压合程度，硬料适配稍大的压紧间隙减少耗材形变，软料则适当缩小间隙提升送料握持力，避免软料在送料路径中发生弯折堵料。

　　组件中部的出线端直接对接加热喉管，送料路径全程做了顺滑过渡处理，无直角转折结构，可降低耗材输送过程中的摩擦阻力，减少送料步进电机的负载波动。两侧的安装耳位预留了标准安装孔位，可直接固定在设备的X轴移动滑台上，安装边界适配主流桌面级设备的安装孔距，无需额外加工转接件即可完成装配；整体结构的径向尺寸控制紧凑，不会在移动过程中与设备框架、成型平台发生运动干涉，出线端的中心位置与常规喷嘴安装位同轴度公差控制在合理范围内，可避免耗材熔融后出丝偏移导致的成型件尺寸误差。

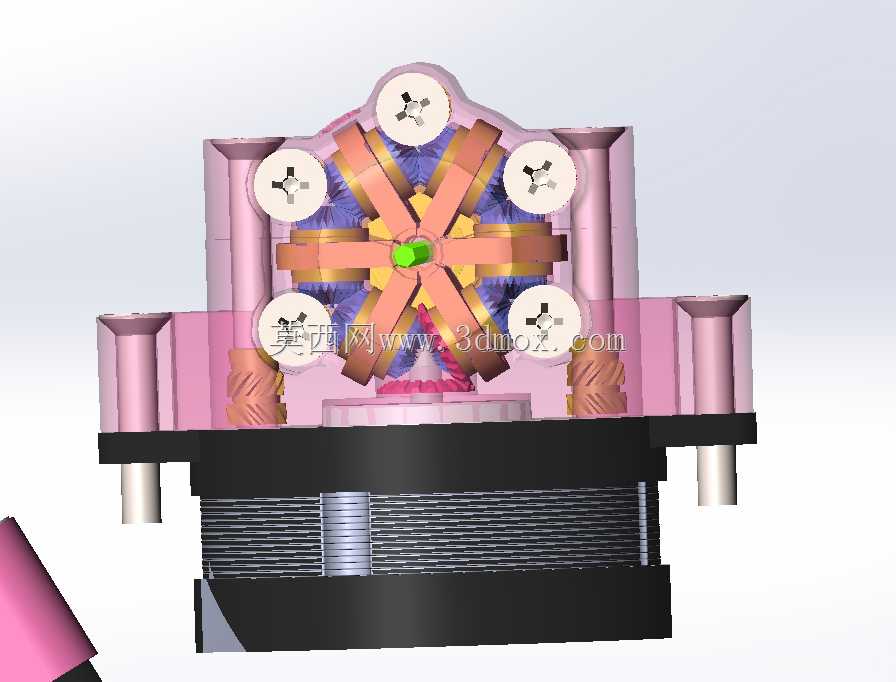

　　从功能实现逻辑来看，该结构的送料驱动轮隐藏在壳体内部，齿形设计采用细齿滚花结构，可增大与耗材表面的接触摩擦力，同时不会过度咬合耗材导致耗材碎屑残留；压合组件采用弹性压合结构，可在耗材直径存在小幅公差波动时自动调整压合间隙，始终保持稳定的送料握持力，避免因耗材直径不均导致的送料断料、出丝粗细不均问题。壳体外侧的标识区域清晰标注了组件型号，方便产线装配时快速识别选型，不同配色的壳体可用于区分不同送料规格的组件，比如红色款适配1.75mm直径耗材，绿色款适配2.85mm直径耗材，减少装配过程中的选型错误。

　　实际装配过程中，该结构的所有零部件均采用模块化设计，送料齿轮、压轮、快插接头均可单独更换，当出现零部件磨损时无需整体更换组件，可降低后期维护成本。结构的整体重量控制合理，安装在移动轴上不会增加过多运动负载，可保障移动轴的高速运动稳定性，减少高速打印过程中的结构振动，提升成型件的表面质量。送料路径的入口端做了倒角导向处理，穿入耗材时无需精准对位即可顺利导入组件内部，降低用户换料操作的难度。
