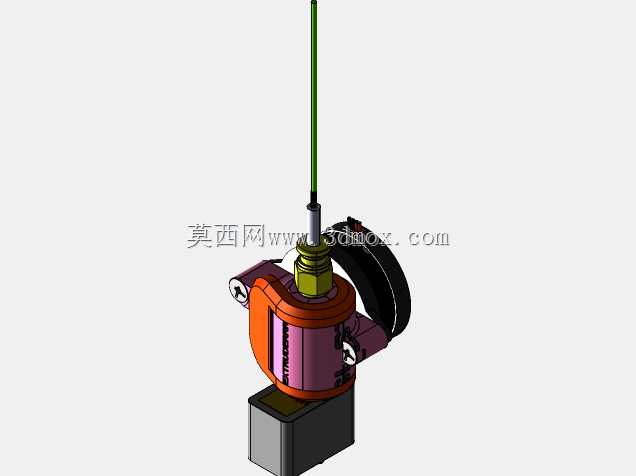

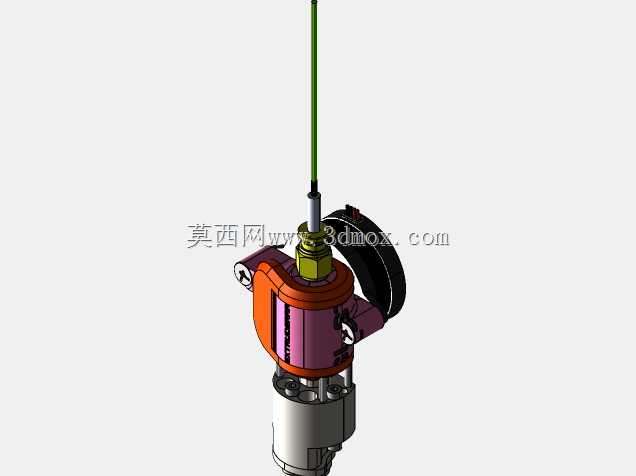

SLU型ST挤出RR结构三维设计

　　这套挤出结构的设计，核心针对桌面级熔融沉积成型设备的近端送料场景做适配，日常作业中主要承担热塑性线材的稳定输送、熔融塑化、精准出丝的核心功能，是FDM成型环节直接决定成型精度与出料稳定性的核心执行部件。从实际应用场景来看，这类结构既可以适配常规PLA、ABS等通用打印耗材的连续送料需求，也能通过调整加热块温度区间、送料齿轮咬合力参数，兼容柔性TPU、碳纤维填充耗材等特殊材料的挤出作业，覆盖创客打样、小批量功能件制作、教学实训等多类使用场景。

　　设计思路上，这套结构采用近端挤出的布局逻辑，将送料驱动组件与加热熔融端的距离压缩到最短，尽可能减少耗材在输送路径中的弯折余量，从根源上降低柔性耗材送料打滑、堵头的概率。送料部分采用双轴承压合的齿轮送料结构，压料间隙可以通过侧边的调节旋钮做微调，针对不同线径公差的耗材都能保持稳定的咬合力，避免送料过程中出现跳齿、耗材磨削过度产生碎屑的问题。加热块部分做了阶梯式的热隔离设计，喉管位置采用隔热材质衔接散热段与加热段，减少热量向上传导导致的耗材提前膨胀堵管问题，加热块内置的测温元件与加热棒采用侧向安装的方式，既缩小了加热端的整体径向尺寸，也方便后期维护时的元件更换，不需要完全拆解挤出头就能完成加热、测温元件的替换。

　　从外形尺寸与安装边界来看，整套结构的安装基准位于底部的安装座，安装座预留了标准的安装孔位，可以直接适配主流的X轴滑台安装界面，不需要额外做转接件设计。整体径向最大尺寸控制在较小范围内，在打印过程中可以减少与已成型结构的干涉概率，尤其是打印大倾角、内凹结构时，更小的挤出头外形能有效降低刮蹭成型面的风险。顶部的线材导入通道做了倒角导向设计，线材穿入时不需要精准对位就能顺利进入送料齿轮的咬合位置，日常更换耗材的操作门槛更低。出丝端的喷嘴采用标准螺纹接口，可以根据不同的打印精度需求更换不同口径的喷嘴，从0.2mm的精细打印喷嘴到0.8mm的大流量快速打印喷嘴都能兼容，不需要改动加热块的结构。

　　结构细节上，散热段采用多鳍片的散热结构，配合侧向安装的散热风扇，可以持续将喉管上部的温度控制在耗材玻璃化转变温度以下，避免耗材在上段软化导致送料阻力增大。送料驱动的舵机安装位做了定位凸台设计，装配时不需要反复调整齿轮啮合间隙，直接靠定位凸台就能保证送料齿轮与压料轮的中心距处于合理区间，减少装配调试的时间成本。走线位置预留了专用的走线槽，加热棒、测温线、散热风扇的线材都可以顺着走线槽整理固定，避免打印过程中线材晃动干扰运动精度，也能减少线材反复弯折导致的断路风险。

　　实际使用中，这套结构的送料推力足够支撑最高100mm/s的打印速度下的稳定出丝，回抽动作的响应速度快，因为送料端与喷嘴距离近，回抽时的耗材回退量可以控制在更小的范围，既能够有效减少拉丝问题，也不会因为回退量过大导致喷嘴处缺料断打。针对长时间连续打印的场景，结构的运动部件都做了耐磨设计，送料齿轮采用硬质金属材质，长时间咬合耗材不会出现齿形磨损导致的送料力下降问题，压料轴承采用密封式轴承，打印过程中产生的少量耗材碎屑不会进入轴承内部导致卡滞，整体维护周期更长，适合长时间连续作业的使用需求。
