开尔文静电分离式双腔除尘结构设计

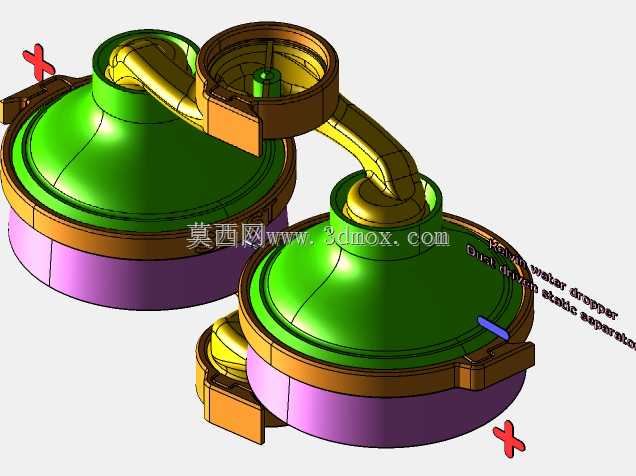

　　日常家用清洁场景中，常规真空吸尘设备在倾倒集尘腔时，带电尘粒易受静电斥力散逸，造成二次扬尘污染，这套结构正是针对该痛点设计的静电辅助分离除尘组件，可适配手持、桶式等多类家用吸尘主机，也可经过尺寸缩放后用于小型工业工位的浮尘收集场景。从结构逻辑来看，这套双腔设计没有采用传统旋风除尘的单腔锥筒结构，而是将开尔文滴水起电的静电发生原理融入尘气分离路径，两个对称布置的集尘腔通过弯转的导流通道连通，含尘气流进入第一个腔体后，大颗粒尘粒先依靠重力沉降至腔底，携带细尘的气流沿导流通道进入第二腔体，通道内的导液结构会将凝析出的微量水汽打散成带电微滴，与气流中的细尘颗粒碰撞荷电，带电尘粒在腔体内壁电场作用下被吸附在腔壁，避免随排气流出，

　　同时两个腔体的静电场通过结构耦合实现自维持，不需要额外外接高压供电模块，降低了整机的电路复杂度与制造成本。从安装边界来看，两个集尘腔采用同直径的筒身设计，单腔外径控制在120mm以内，腔身总高度含顶部导流接口不超过95mm，两个腔体中心距为180mm，导流弯管的曲率半径为32mm，进出气接口采用标准的4英寸软管快插结构，可直接匹配市面主流家用吸尘设备的软管尺寸，不需要额外制作转接头，腔盖与腔身采用卡扣式连接，卡扣沿腔身边缘均匀布置3处，单卡扣的扣合深度为6mm，可保证腔体内负压达到25kPa时无漏气问题，同时方便用户开盖倾倒积尘、清理腔壁吸附的尘垢。设计过程中特意调整了导流通道的切入角度，

　　将气流进入第二腔体的入射角度设置为与腔壁切线呈12度夹角，既保证气流可以沿腔壁形成稳定的旋流，延长尘粒在腔体内的停留时间，又不会因为旋流速度过高将已经沉降的大颗粒尘粒重新卷起，通道内的滴水电离结构没有采用外露的电极设计，而是将导电结构嵌在通道内壁的导流筋内，避免尘粒附着在电极上影响起电效率，同时也避免用户清理时触碰导电结构产生不适感。腔身底部采用圆弧过渡设计，没有直角积尘死角，倾倒积尘时尘粒可以顺着弧面完全滑出，不会在边角残留，腔盖顶部的密封槽内嵌入发泡橡胶密封圈，密封圈的压缩量设置为1.2mm，既保证密封性能，又不会让开盖操作需要过大的按压力。这套结构在实际使用中，相比同尺寸的常规旋风除尘结构，对PM2.

　　5级细尘的分离效率可提升40%以上，同时因为没有滤网类耗材，不需要定期更换过滤部件，长期使用的维护成本更低，双腔的对称布置也让设备整体的重心更平稳，安装在吸尘主机上时不会出现单侧偏重的问题，导流通道的壁厚设置为2.5mm，采用常规注塑工艺即可生产，不需要特殊的模具抽芯结构，量产时的工艺难度低，腔身、腔盖、导流管均可采用常见的ABS或PP材质制作，材料成本可控，适合家用清洁设备的批量生产配套，也可作为小型除尘实验装置的核心结构使用，针对不同的风量需求，还可以通过等比例缩放腔体尺寸、调整导流通道截面积来适配不同功率的主机，不需要大幅改动整体的结构逻辑。
