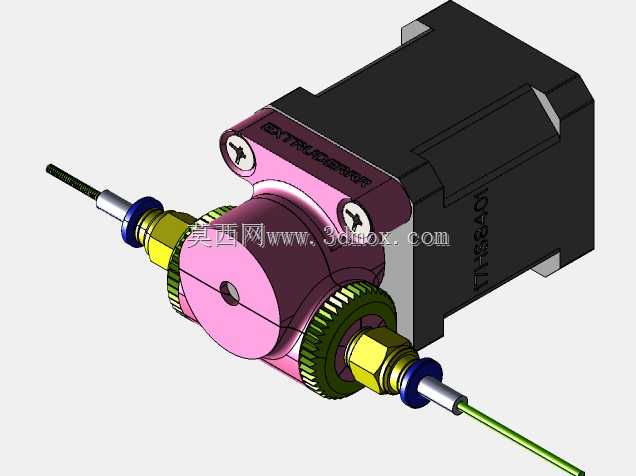

双出轴高压稳定送丝挤出喂料结构

　　桌面级FDM熔融沉积成型设备长期受送丝打滑、挤出压力不足、远端送丝阻力大的问题困扰，尤其是在打印高填充耗材、大流量挤出工况下，常规单齿轮挤出结构很容易出现丝材啃削、送丝步进丢步、层间结合强度不足的缺陷，这套双出轴布局的挤出喂料结构，正是针对这类工况痛点做的定向结构优化。从实际应用场景来看，这套结构既可以适配近端直装的挤出机安装位，直接固定在步进电机输出端搭配热端使用，也可以通过双出轴的结构延伸，实现远端双路送丝的布局需求，适配大尺寸成型仓的3D打印设备，减少热端整体负载重量，提升运动轴的响应速度。整套结构的核心功能逻辑，是通过对称布置的双齿轮啮合传动结构，配合双侧带定位轴承的导向轴，实现丝材推送过程中的全周向咬合，

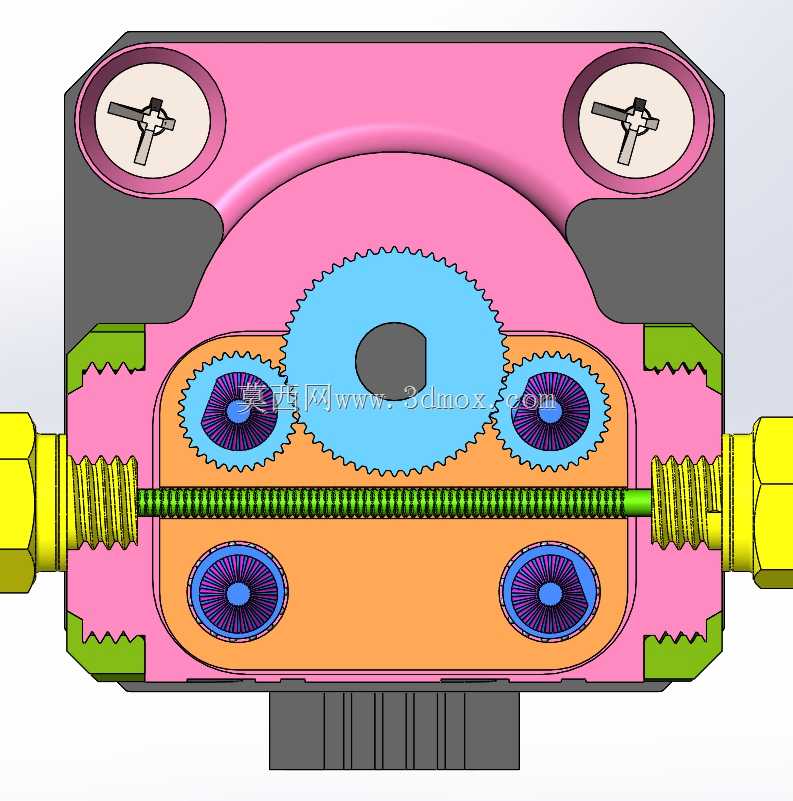

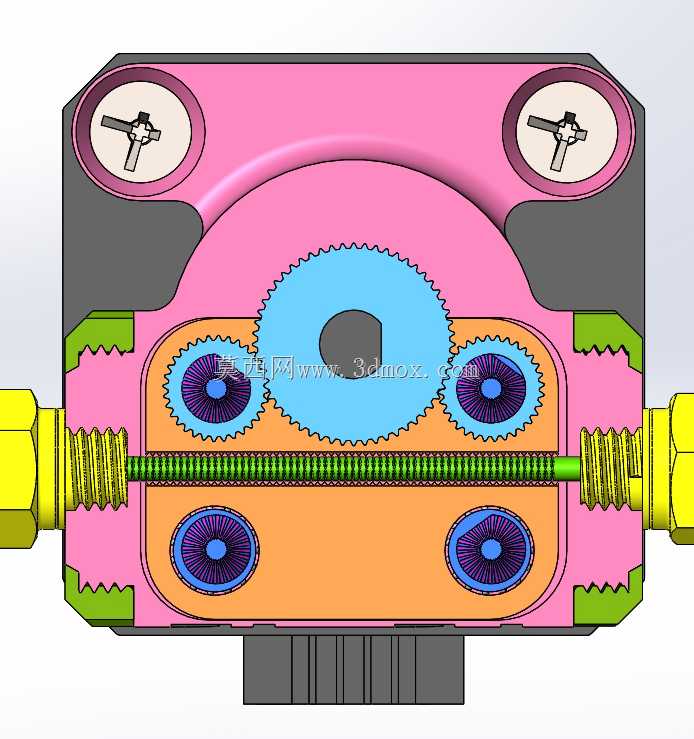

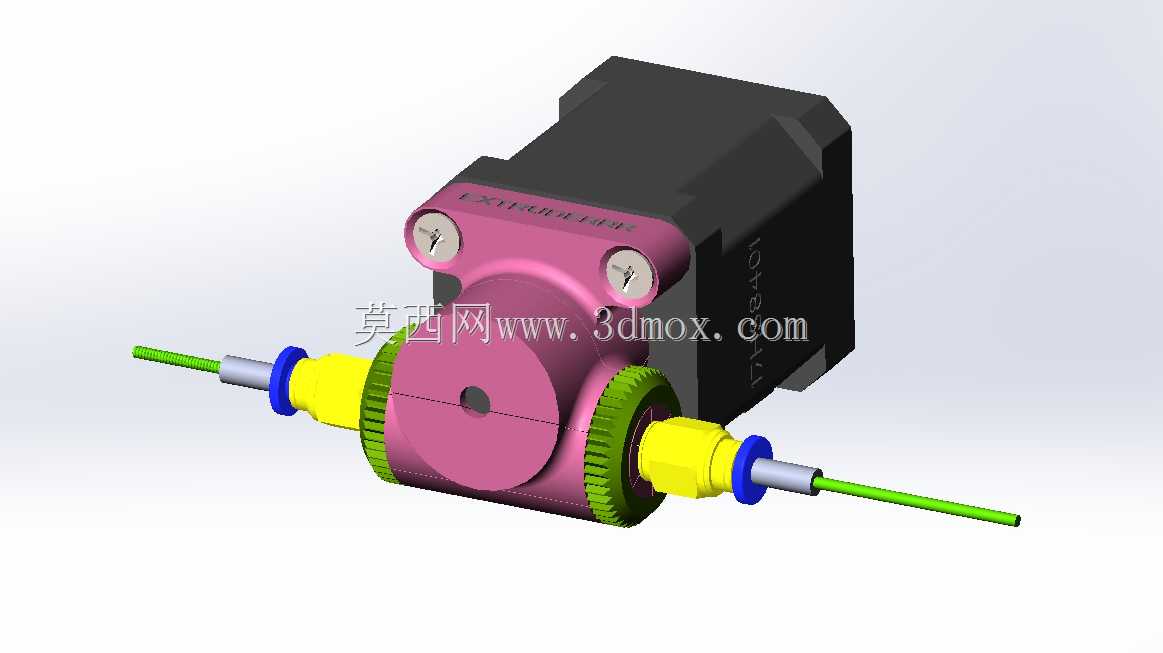

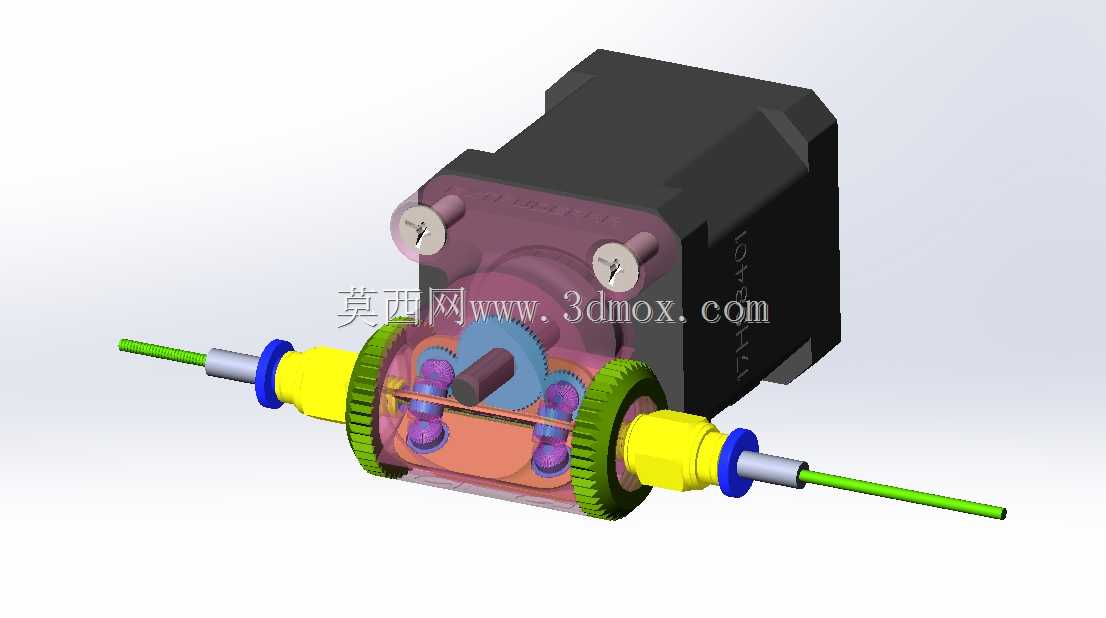

　　区别于常规单齿轮+被动压轮的结构，这种对称驱动的方式可以让丝材两侧受力完全均匀，不会出现单侧压轮压力过大导致的丝材变形、压痕过深引发的送丝卡顿问题，即使在打印PC、碳纤维填充PLA这类硬度高、推送阻力大的耗材时，也能保证足够的咬合力，不会出现丝材打滑导致的挤出量不足问题。在结构设计思路上，这套喂料机构没有采用复杂的行星减速或者多级齿轮传动方案，而是直接将驱动齿轮组集成在挤出机壳内部，输入端直接适配42型步进电机的标准安装法兰，安装孔位完全匹配行业通用的20mm孔距安装标准，不需要额外做转接件就可以直接替换市面上常规的BMG挤出机、泰坦挤出机的安装位，替换成本极低。结构内部的传动齿轮采用了等模数等齿数的对称设计，两个驱动齿轮的线速度完全一致，不会因为齿轮速差导致丝材表面出现剪切损伤，齿轮两侧的紫色弹性压紧部件，可以根据不同耗材的直径公差自动调整压紧间隙，对于1.75mm规格的丝材，适配的公差范围可以覆盖1.6mm到1.9mm，即使是耗材直径波动较大的第三方耗材，也能保证稳定的推送力，不会出现压力过大压碎丝材、压力过小打滑的问题。从安装边界和尺寸参数来看，整套挤出结构的主体外壳最大外轮廓尺寸控制在42mm48mm35mm的范围内，双出轴的导向轴伸出端长度为22mm，轴端采用了标准的4mm直径快插接头安装位，可以直接适配市面上通用的PTFE送丝管，不需要额外定制接头部件。安装时需要注意，

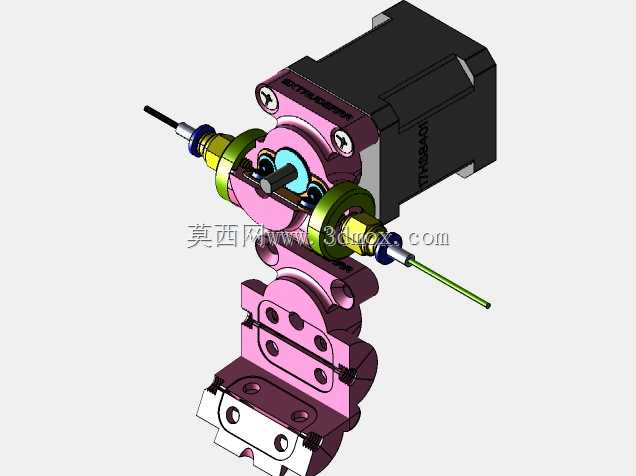

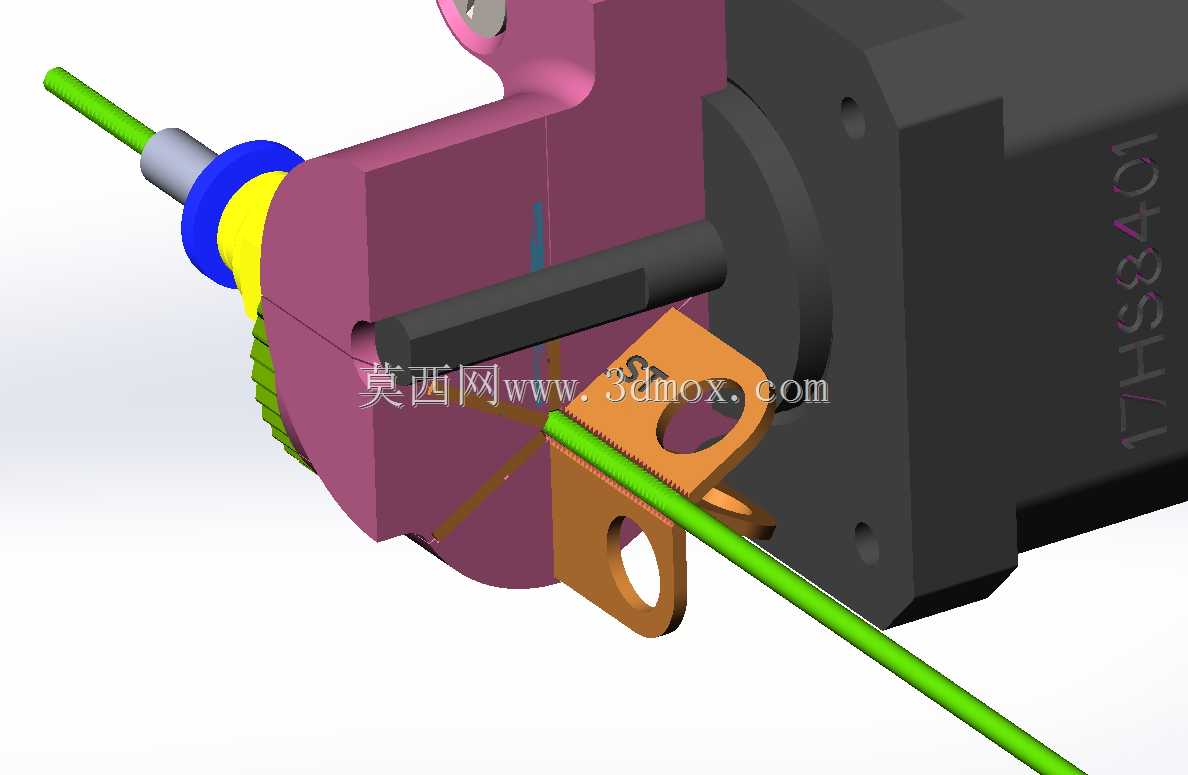

　　步进电机的输出轴插入主动齿轮的深度要控制在8mm到10mm之间，避免插入过深顶到内部齿轮的端面，导致传动卡滞，两侧的导向轴要保证同轴度误差在0.1mm以内，否则会出现丝材穿入困难、送丝阻力增大的问题。结构的外壳采用了分体式设计，上下壳通过两颗M3的十字螺丝固定，日常维护时只需要拆下两颗螺丝就可以打开壳体，清理内部残留的丝材碎屑、检查齿轮磨损情况，不需要完全拆解整个挤出结构，维护效率很高。在实际工况测试中，这套结构在0.4mm喷嘴、240度打印温度、12mm³/s的大流量挤出工况下，连续工作8小时没有出现打滑、丢步的问题，挤出压力稳定在0.8MPa左右，相比常规单齿轮挤出结构，送丝力提升了40%以上，尤其是在打印柔性TPU耗材时，

　　对称的咬合结构可以避免柔性丝材被挤入齿轮和壳体的间隙中，送丝稳定性远高于常规的单压轮结构。另外，双出轴的结构设计还支持拓展双进一出的多色打印功能，只需要在两个进丝端分别加装切刀和送丝切换部件，就可以实现双色耗材的快速切换，不需要更换整个挤出主体，拓展性很强。结构内部的所有传动齿轮都做了齿顶修缘处理，啮合间隙控制在0.05mm以内，传动过程中没有明显的回差，在做回抽动作时，回抽精度可以控制在0.1mm以内，不会出现回抽过多导致的断料、回抽不足导致的拉丝问题，能有效提升打印件的表面质量，减少后处理的工作量。需要注意的是，安装两侧的轴承时要采用过盈配合，轴承和壳体安装孔的配合公差选H7/p6，避免轴承在工作过程中出现外圈转动的问题，齿轮和轴的配合采用D型轴定位，防止传动过程中齿轮和轴出现相对滑动，导致送丝精度下降。
